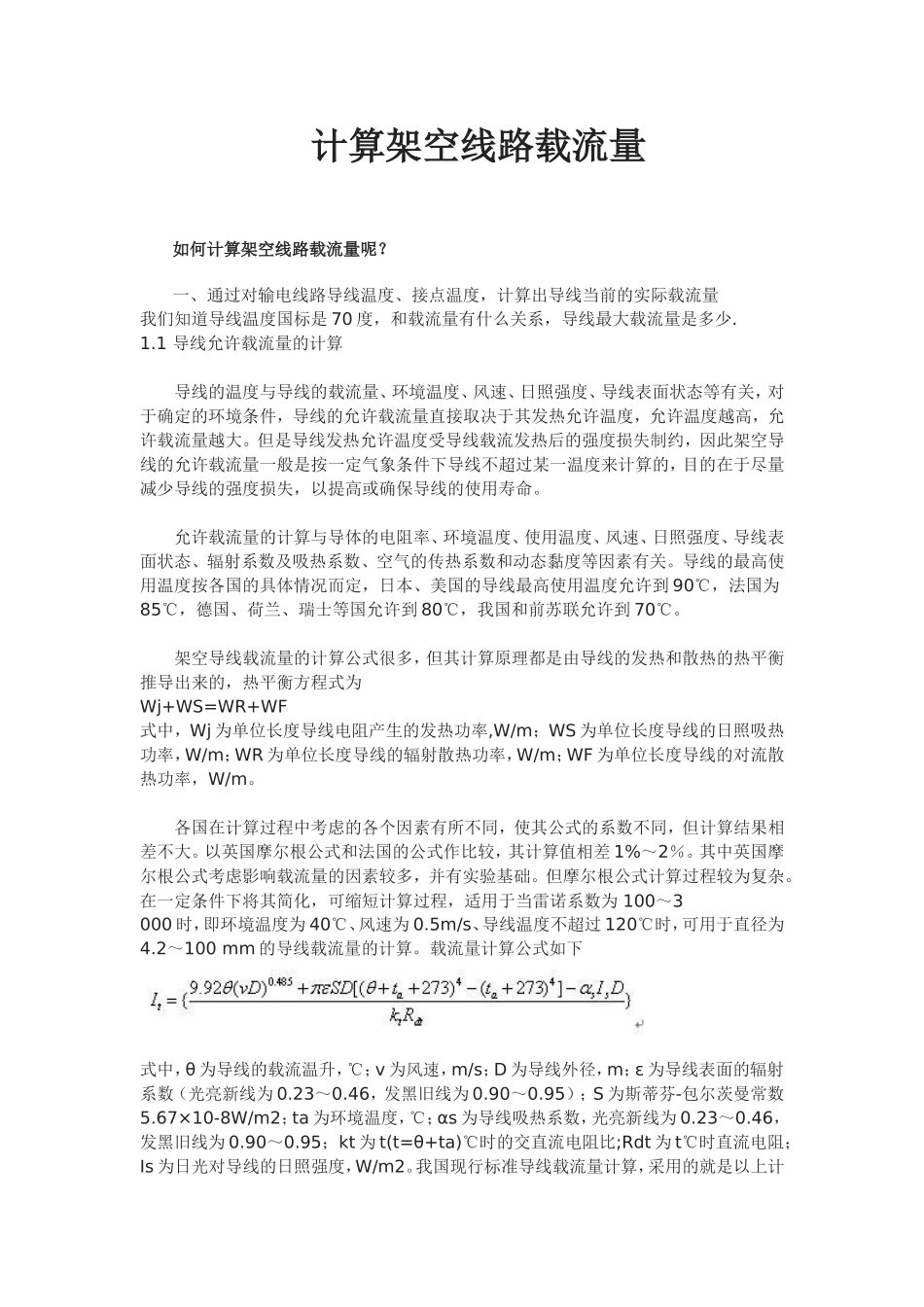

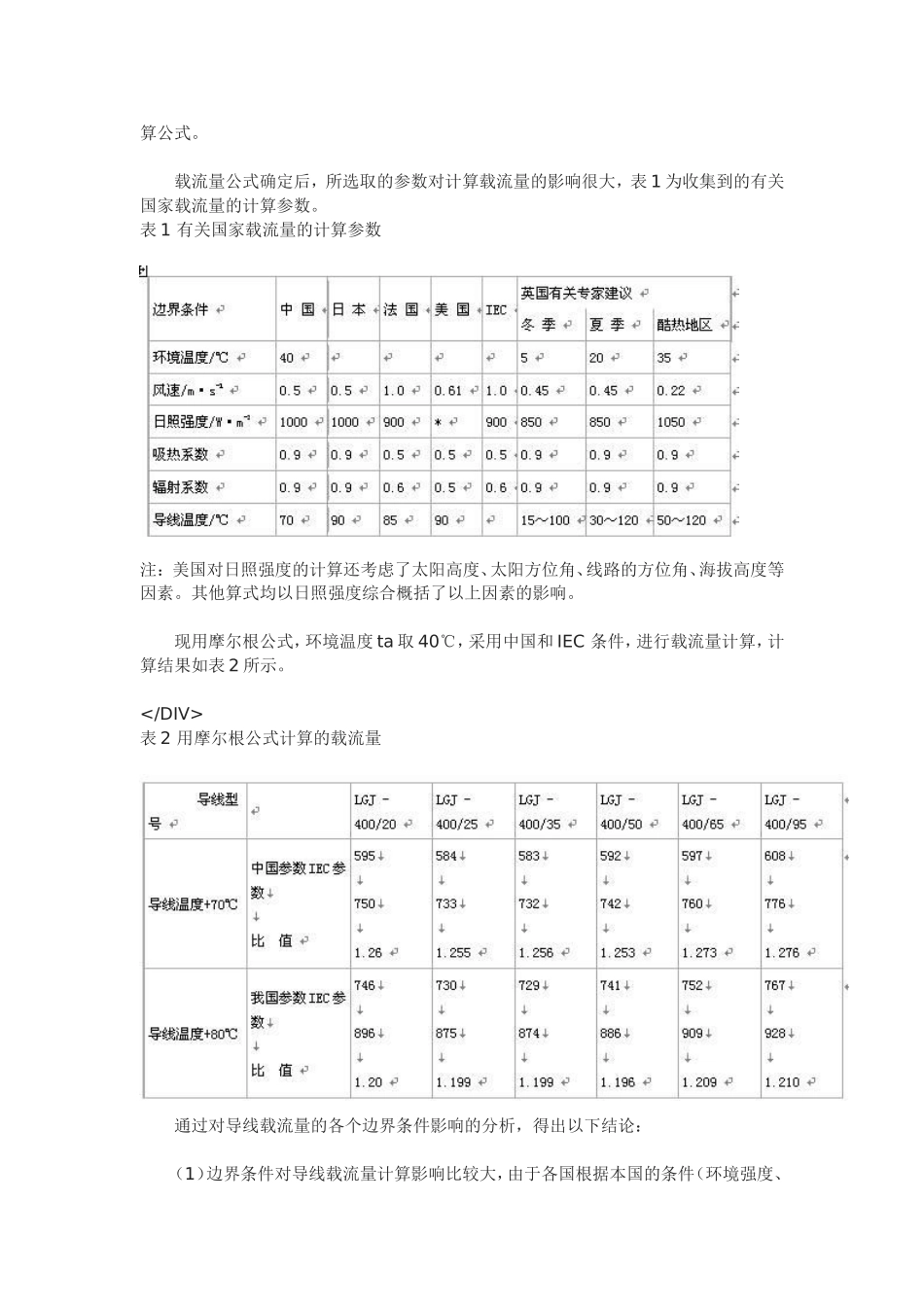

计算架空线路载流量如何计算架空线路载流量呢？一、通过对输电线路导线温度、接点温度，计算出导线当前的实际载流量我们知道导线温度国标是70度，和载流量有什么关系，导线最大载流量是多少.1.1导线允许载流量的计算导线的温度与导线的载流量、环境温度、风速、日照强度、导线表面状态等有关，对于确定的环境条件，导线的允许载流量直接取决于其发热允许温度，允许温度越高，允许载流量越大。但是导线发热允许温度受导线载流发热后的强度损失制约，因此架空导线的允许载流量一般是按一定气象条件下导线不超过某一温度来计算的，目的在于尽量减少导线的强度损失，以提高或确保导线的使用寿命。允许载流量的计算与导体的电阻率、环境温度、使用温度、风速、日照强度、导线表面状态、辐射系数及吸热系数、空气的传热系数和动态黏度等因素有关。导线的最高使用温度按各国的具体情况而定，日本、美国的导线最高使用温度允许到90℃，法国为85℃，德国、荷兰、瑞士等国允许到80℃，我国和前苏联允许到70℃。架空导线载流量的计算公式很多，但其计算原理都是由导线的发热和散热的热平衡推导出来的，热平衡方程式为Wj+WS=WR+WF式中，Wj为单位长度导线电阻产生的发热功率,W/m；WS为单位长度导线的日照吸热功率，W/m；WR为单位长度导线的辐射散热功率，W/m；WF为单位长度导线的对流散热功率，W/m。各国在计算过程中考虑的各个因素有所不同，使其公式的系数不同，但计算结果相差不大。以英国摩尔根公式和法国的公式作比较，其计算值相差1%～2％。其中英国摩尔根公式考虑影响载流量的因素较多，并有实验基础。但摩尔根公式计算过程较为复杂。在一定条件下将其简化，可缩短计算过程，适用于当雷诺系数为100～3000时，即环境温度为40℃、风速为0.5m/s、导线温度不超过120℃时，可用于直径为4.2～100mm的导线载流量的计算。载流量计算公式如下式中，θ为导线的载流温升，℃；v为风速，m/s；D为导线外径，m；ε为导线表面的辐射系数（光亮新线为0.23～0.46，发黑旧线为0.90～0.95）；S为斯蒂芬-包尔茨曼常数5.67×10-8W/m2；ta为环境温度，℃；αs为导线吸热系数，光亮新线为0.23～0.46，发黑旧线为0.90～0.95；kt为t(t=θ+ta)℃时的交直流电阻比;Rdt为t℃时直流电阻；Is为日光对导线的日照强度，W/m2。我国现行标准导线载流量计算，采用的就是以上计算公式。载流量公式确定后，所选取的参数对计算载流量的影响很大，表1为收集到的有关国家载流量的计算参数。表1有关国家载流量的计算参数注：美国对日照强度的计算还考虑了太阳高度、太阳方位角、线路的方位角、海拔高度等因素。其他算式均以日照强度综合概括了以上因素的影响。现用摩尔根公式，环境温度ta取40℃，采用中国和IEC条件，进行载流量计算，计算结果如表2所示。
