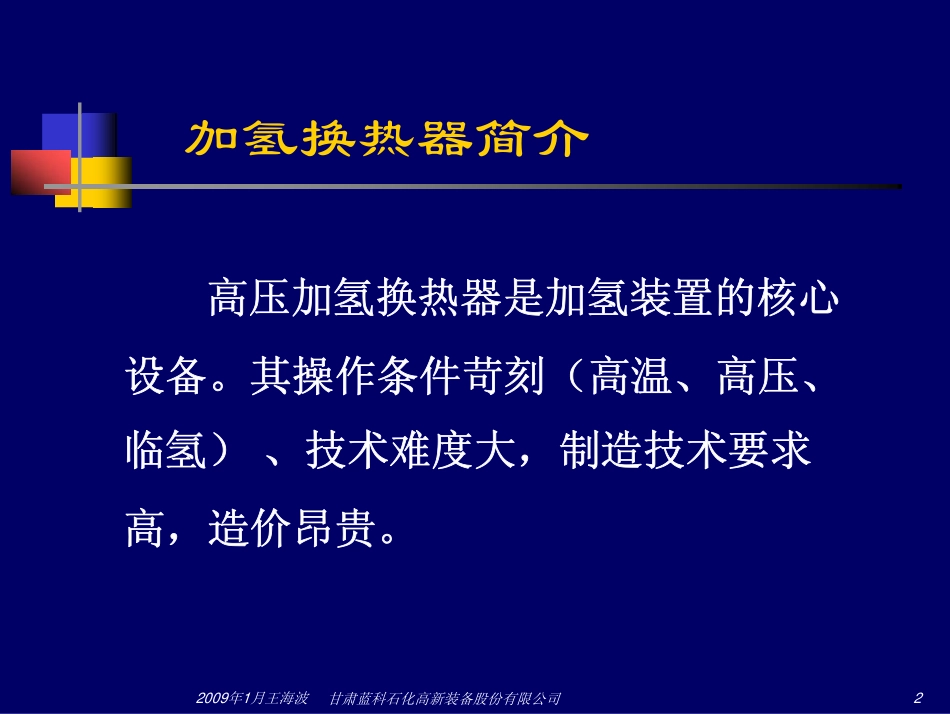

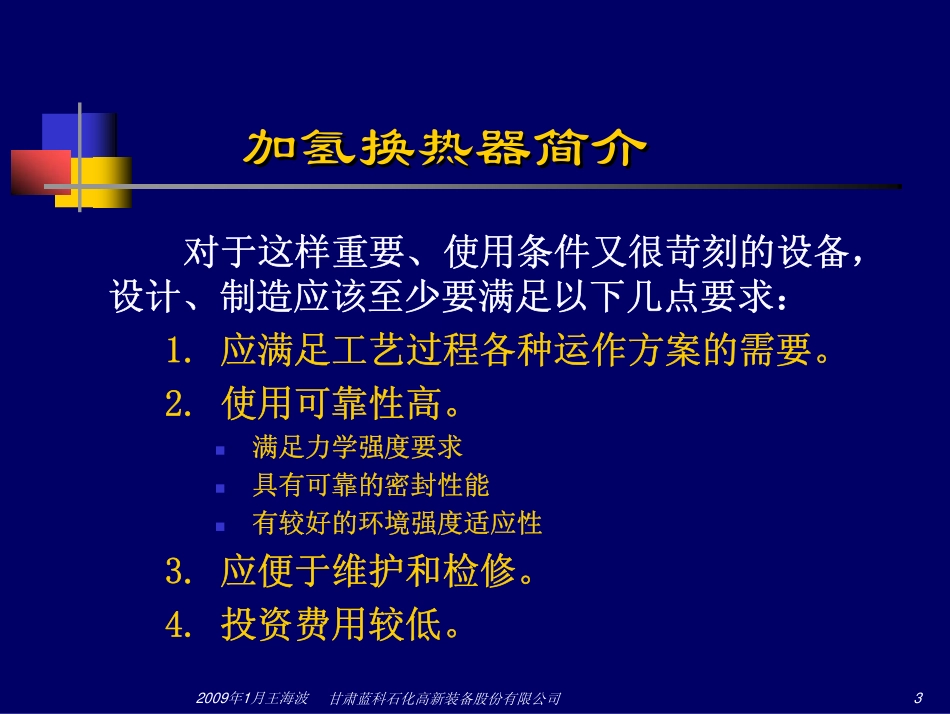

高压加氢换热器兰州石油机械研究所甘肃蓝科石化高新装备股份有限公司2009年1月王海波甘肃蓝科石化高新装备股份有限公司2加氢换热器简介高压加氢换热器是加氢装置的核心设备。其操作条件苛刻（高温、高压、临氢）、技术难度大，制造技术要求高，造价昂贵。2009年1月王海波甘肃蓝科石化高新装备股份有限公司3对于这样重要、使用条件又很苛刻的设备，设计、制造应该至少要满足以下几点要求：1.应满足工艺过程各种运作方案的需要。2.使用可靠性高。�满足力学强度要求�具有可靠的密封性能�有较好的环境强度适应性3.应便于维护和检修。4.投资费用较低。加氢换热器简介加氢换热器简介2009年1月王海波甘肃蓝科石化高新装备股份有限公司41.工艺计算与设备选型；2.材料选择；3.高压密封结构。加氢换热器设计的重点加氢换热器设计的重点2009年1月王海波甘肃蓝科石化高新装备股份有限公司5加氢换热器工艺计算与设备选型�物性与热负荷计算采用国际上通用流程模拟软件HYSYS、HTFS等。�采用U形管换热器。2009年1月王海波甘肃蓝科石化高新装备股份有限公司6加氢换热器的主要腐蚀形式：1.氢脆2.高温氢腐蚀3.高温硫化氢＋氢腐蚀4.铬-钼钢的回火脆性损伤加氢换热器腐蚀2009年1月王海波甘肃蓝科石化高新装备股份有限公司7加氢换热器材料选择-纳尔逊曲线2009年1月王海波甘肃蓝科石化高新装备股份有限公司8结构设计加氢换热器的操作介质属易燃、易爆，且操作温度、压力均很高，因此不允许有任何的泄漏，这使得密封结构成为加氢换热器结构设计中最为重要的环节。2009年1月王海波甘肃蓝科石化高新装备股份有限公司9结构设计在保证安全的条件下尽量减少设备重量：减小设备主螺栓尺寸，降低设备法兰尺寸、重量�预紧状态下最小螺栓载荷Wa=3.14DGby�操作状态下最小螺栓载荷Wp=0.785DG2pc+6.28DGbmpc2009年1月王海波甘肃蓝科石化高新装备股份有限公司101.金属环垫（八角垫、椭圆垫）密封；2.螺纹锁紧环；3.隔膜密封（盖板式密封）；4.Ω环密封。常用密封结构2009年1月王海波甘肃蓝科石化高新装备股份有限公司11金属环垫密封结构2009年1月王海波甘肃蓝科石化高新装备股份有限公司12金属环垫密封结构优点1.结构简单；2.拆卸简单；3.密封垫更换容易。2009年1月王海波甘肃蓝科石化高新装备股份有限公司13金属环垫密封结构缺点1.密封环容易因拆装而产生变形错位，导致泄漏；2.垫片系数m和比压y都很大，设备法兰和管板厚度很厚，设备质量大，造价高，经济性较差；3.压力、温度波动或停工时，法兰密封处易泄漏；4.设备直径不可过大。2009年1月王海波甘肃蓝科石化高新装备股份有限公司14螺纹锁紧环密封结构2009年1月王海波甘肃蓝科石化高新装备股份有限公司15螺纹锁紧环密封结构2009年1月王海波甘肃蓝科石化高新装备股份有限公司16螺纹锁紧环密封结构优点1.密封性能可靠；2.管束可拆卸、清洗。2009年1月王海波甘肃蓝科石化高新装备股份有限公司17螺纹锁紧环密封结构缺点1.结构复杂，密封要求高；2.机械加工零部件多，制造繁琐，制造成本高；3.锻件所占比重大，造价高，经济性差；4.检修、维修需采用特殊工装；5.主螺纹在高温下变形咬死；6.内漏不易发现。2009年1月王海波甘肃蓝科石化高新装备股份有限公司18隔膜密封结构2009年1月王海波甘肃蓝科石化高新装备股份有限公司19隔膜密封结构2009年1月王海波甘肃蓝科石化高新装备股份有限公司201.管箱采用焊接密封，密封性能可靠；2.结构较简单；3.检维修不需特殊工装，拆卸、清洗管束容易。隔膜密封结构优点2009年1月王海波甘肃蓝科石化高新装备股份有限公司211.平盖直径较大；2.筒体端部锻件尺寸较大；3.内漏问题也存在。隔膜密封结构缺点2009年1月王海波甘肃蓝科石化高新装备股份有限公司22隔膜密封与螺纹锁紧环结构比较同螺纹锁紧环密封结构相比，隔膜密封结构具有：拆卸检修方便、组装简单的优势。2009年1月王海波甘肃蓝科石化高新装备股份有限公司23Ω环密封结构2009年1月王海波甘肃蓝科石化高新装备股份有限公司24Ω环密封结构结构：Ω环密封结构是由一对半Ω环组焊而成。Ω环材质：321、347、NO6625、N08825等。2009年1月王海波甘肃蓝科石化高新装备股份有限公...
