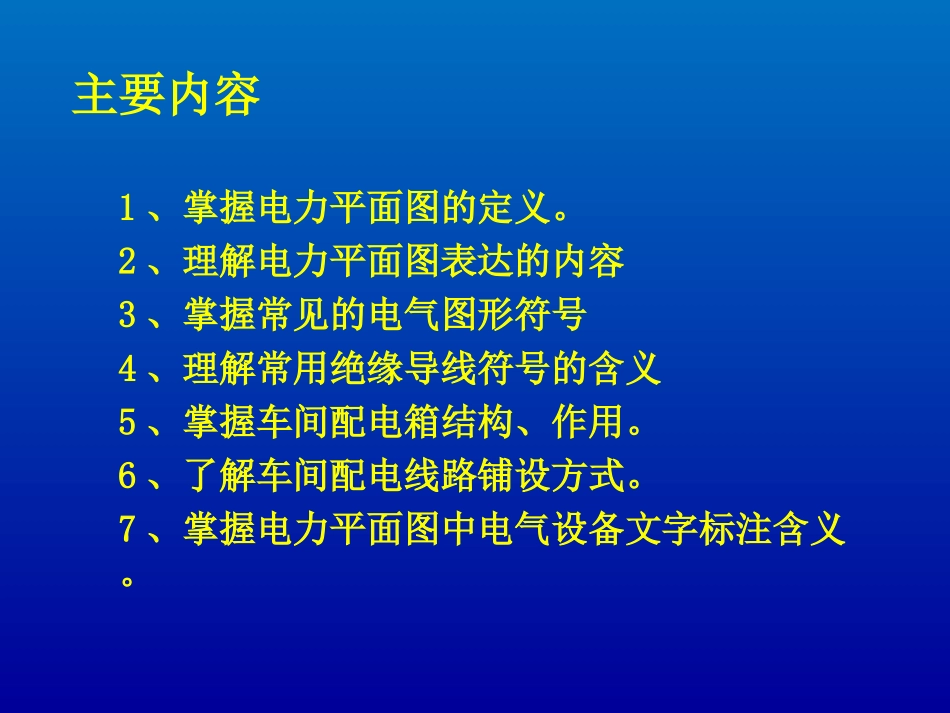

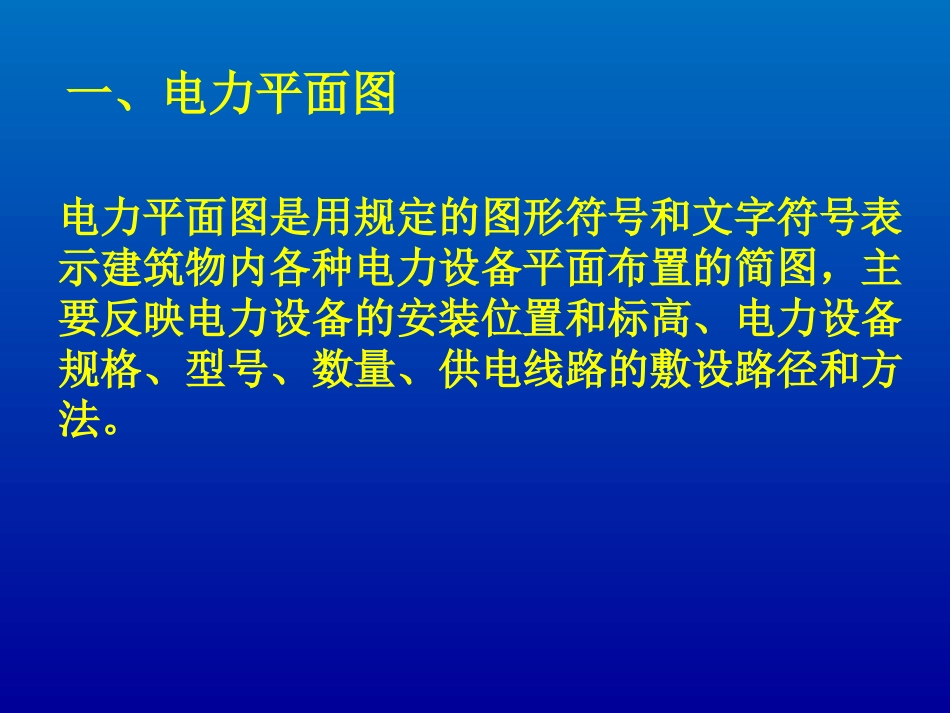

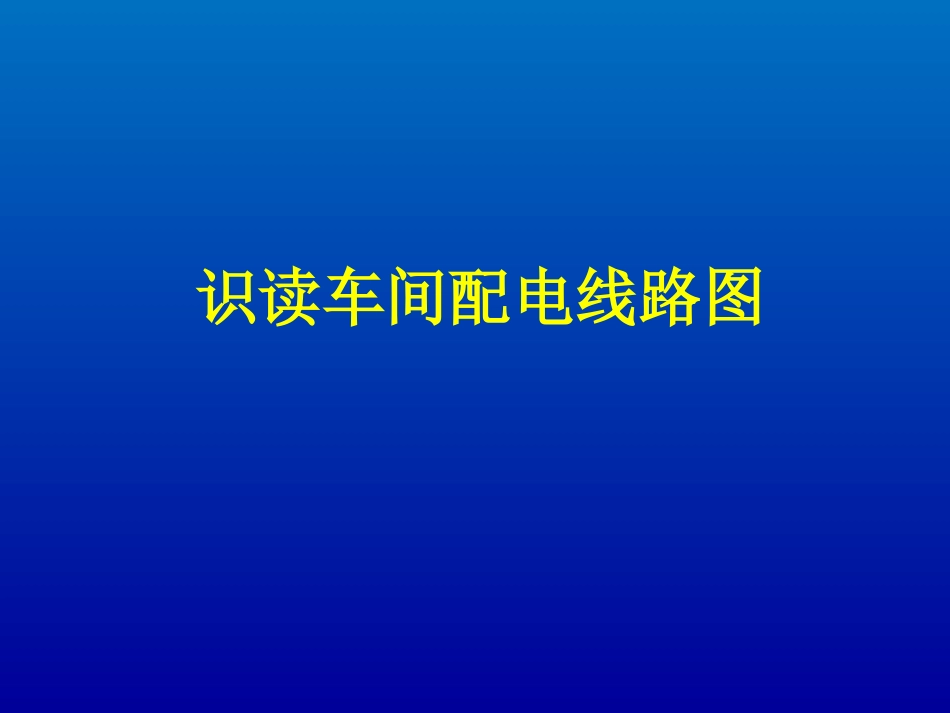

识读车间配电线路图主要内容1、掌握电力平面图的定义。2、理解电力平面图表达的内容3、掌握常见的电气图形符号4、理解常用绝缘导线符号的含义5、掌握车间配电箱结构、作用。6、了解车间配电线路铺设方式。7、掌握电力平面图中电气设备文字标注含义。一、电力平面图电力平面图是用规定的图形符号和文字符号表示建筑物内各种电力设备平面布置的简图，主要反映电力设备的安装位置和标高、电力设备规格、型号、数量、供电线路的敷设路径和方法。021BLV-3X25-G32-FC0-BLX-500-3X185+1X70-G321-BLX-3X70+1X35-G323-BLX-3X120+1X60-K-WE4-BLX-3X35+1X16-K-WE5-BLX-3X35+1X16-K-WE2-BLX-3X16+1X10-G32BLV-3X25-G32-FC车间电力配电箱一般分为两级：总电力配电箱和分电路配电箱。总电力配电箱和分电路配电箱。车间线路组成：总电力配电箱、分路配电箱、配电线路总电力配电箱、分路配电箱、配电线路及用电设备组成及用电设备组成配电箱作用：电能的分配与控制，可分为动力电配电电能的分配与控制，可分为动力电配电箱和照明电配电箱。箱和照明电配电箱。配电线路敷设方式：明敷和暗敷明敷和暗敷分析电力平面图方法：按电流方向阅读，电源按电流方向阅读，电源——配电箱配电箱——支路支路——设备。设备。
