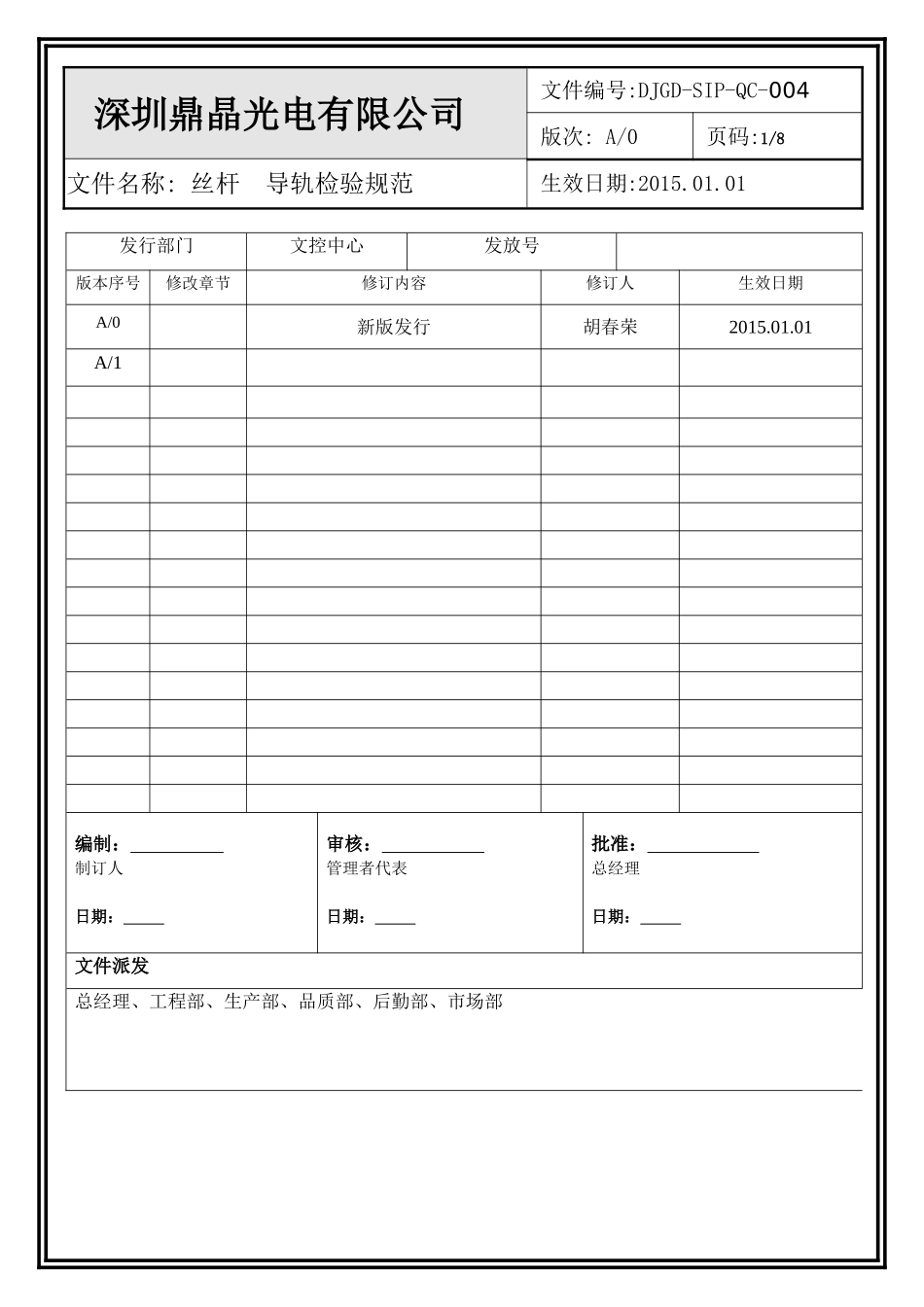

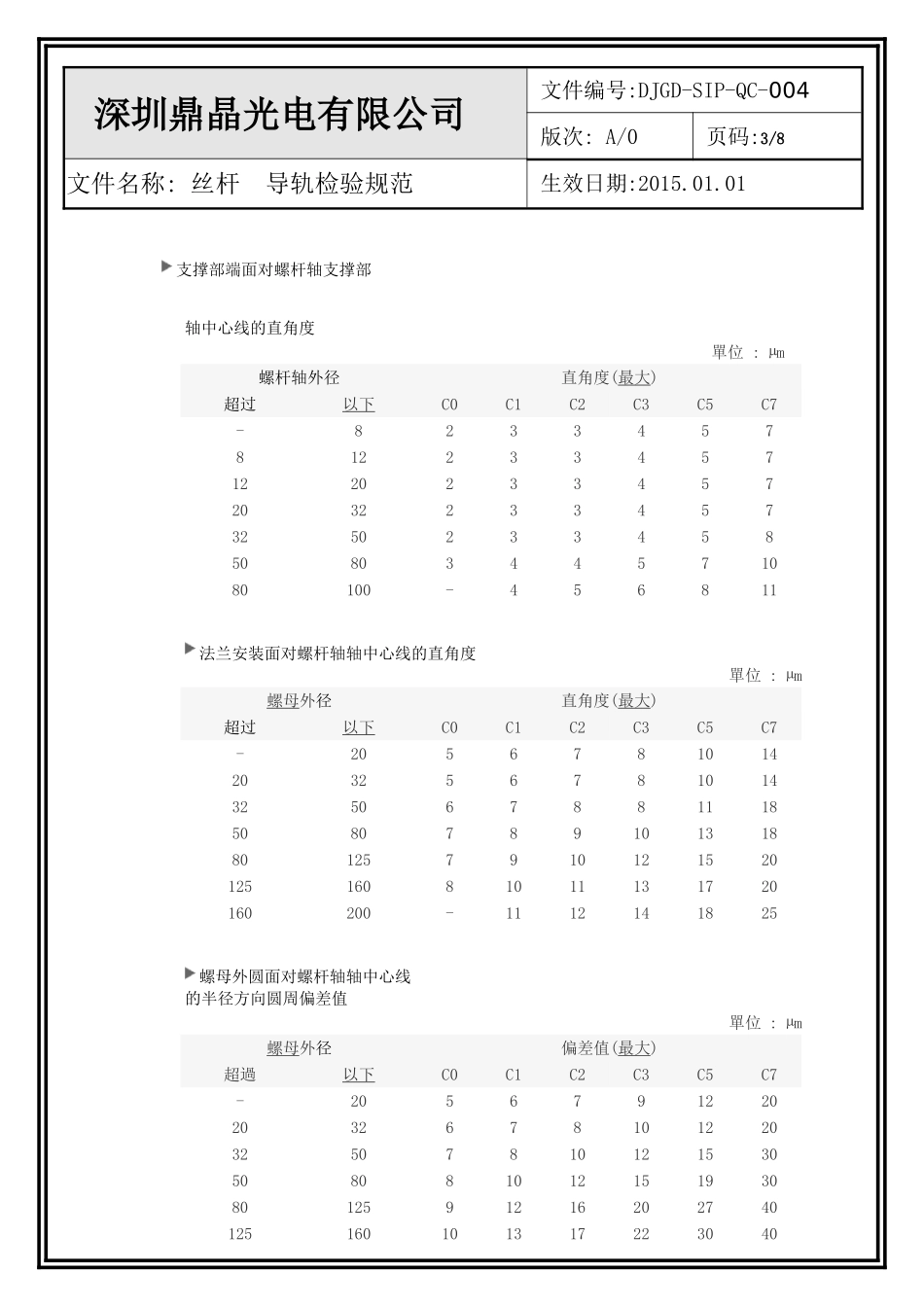

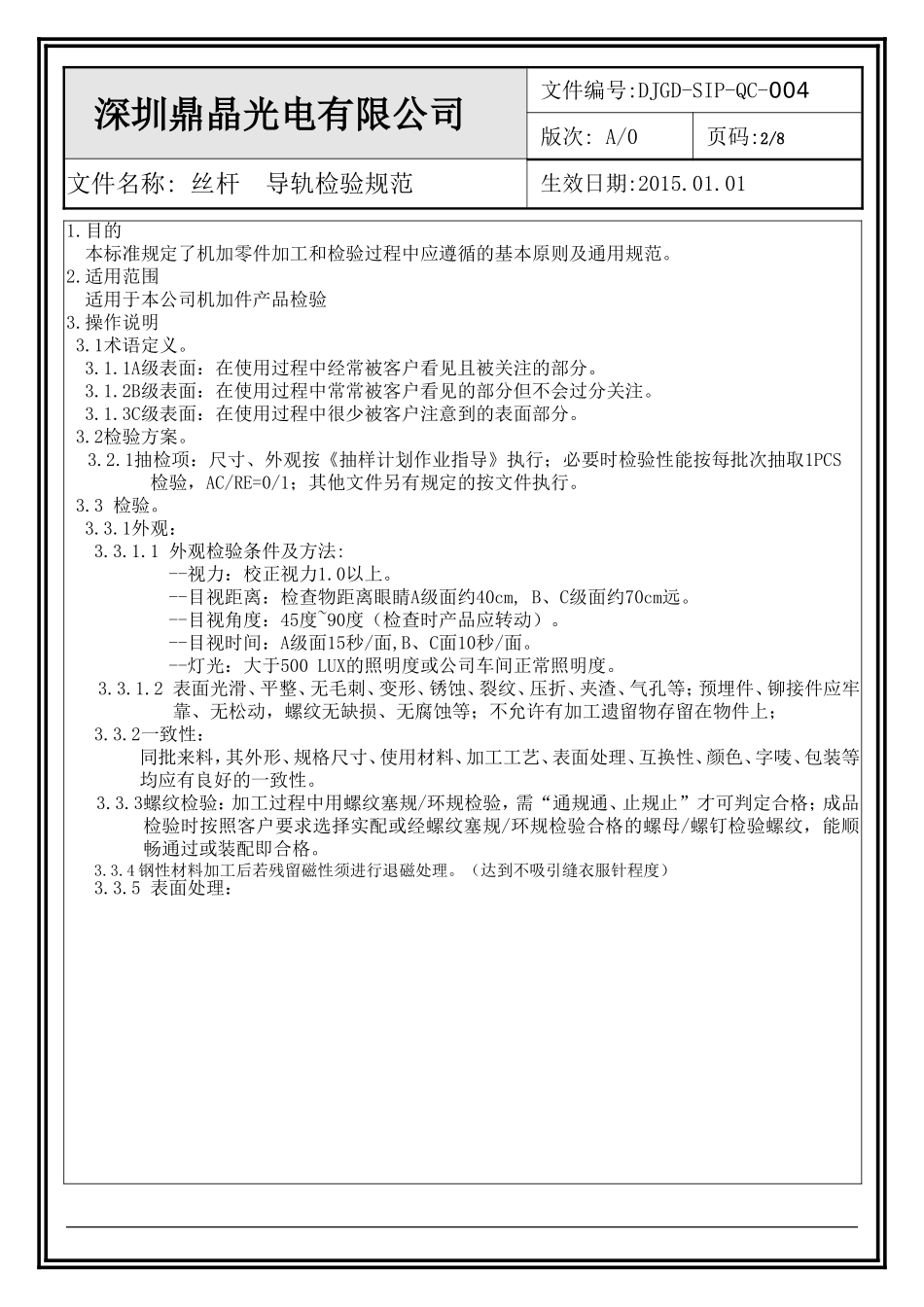

深圳鼎晶光电有限公司文件编号:DJGD-SIP-QC-004版次:A/0页码:1/8文件名称:丝杆导轨检验规范生效日期:2015.01.01发行部门文控中心发放号版本序号修改章节修订内容修订人生效日期A/0新版发行胡春荣2015.01.01A/1编制:制订人日期:审核:管理者代表日期:批准:总经理日期:文件派发总经理、工程部、生产部、品质部、后勤部、市场部深圳鼎晶光电有限公司文件编号:DJGD-SIP-QC-004版次:A/0页码:2/8文件名称:丝杆导轨检验规范生效日期:2015.01.011.目的本标准规定了机加零件加工和检验过程中应遵循的基本原则及通用规范。2.适用范围适用于本公司机加件产品检验3.操作说明3.1术语定义。3.1.1A级表面:在使用过程中经常被客户看见且被关注的部分。3.1.2B级表面:在使用过程中常常被客户看见的部分但不会过分关注。3.1.3C级表面:在使用过程中很少被客户注意到的表面部分。3.2检验方案。3.2.1抽检项:尺寸、外观按《抽样计划作业指导》执行;必要时检验性能按每批次抽取1PCS检验,AC/RE=0/1;其他文件另有规定的按文件执行。3.3检验。3.3.1外观:3.3.1.1外观检验条件及方法:--视力:校正视力1.0以上。--目视距离:检查物距离眼睛A级面约40cm,B、C级面约70cm远。--目视角度:45度~90度(检查时产品应转动)。--目视时间:A级面15秒/面,B、C面10秒/面。--灯光:大于500LUX的照明度或公司车间正常照明度。3.3.1.2表面光滑、平整、无毛刺、变形、锈蚀、裂纹、压折、夹渣、气孔等;预埋件、铆接件应牢靠、无松动,螺纹无缺损、无腐蚀等;不允许有加工遗留物存留在物件上;3.3.2一致性:同批来料,其外形、规格尺寸、使用材料、加工工艺、表面处理、互换性、颜色、字唛、包装等均应有良好的一致性。3.3.3螺纹检验:加工过程中用螺纹塞规/环规检验,需“通规通、止规止”才可判定合格;成品检验时按照客户要求选择实配或经螺纹塞规/环规检验合格的螺母/螺钉检验螺纹,能顺畅通过或装配即合格。3.3.4钢性材料加工后若残留磁性须进行退磁处理。(达到不吸引缝衣服针程度)3.3.5表面处理:深圳鼎晶光电有限公司文件编号:DJGD-SIP-QC-004版次:A/0页码:3/8文件名称:丝杆导轨检验规范生效日期:2015.01.01支撑部端面对螺杆轴支撑部轴中心线的直角度單位:µm螺杆轴外径直角度(最大)超过以下C0C1C2C3C5C7-82334578122334571220233457203223345732502334585080344571080100-456811法兰安装面对螺杆轴轴中心线的直角度單位:µm螺母外径直角度(最大)超过以下C0C1C2C3C5C7-2056781014203256781014325067881118508078910131880125791012152012516081011131720160200-1112141825螺母外圆面对螺杆轴轴中心线的半径方向圆周偏差值單位:µm螺母外径偏差值(最大)超過以下C0C1C2C3C5C7-20567912202032678101220325078101215305080810121519308012591216202740125160101317223040深圳鼎晶光电有限公司文件编号:DJGD-SIP-QC-004版次:A/0页码:4/8文件名称:丝杆导轨检验规范生效日期:2015.01.01160200-1620253450螺母外圆面(平面型安装面)对螺杆轴轴中心线的平行度單位:µm安装基准面长度mm平行度(最大)超过以下C0C1C2C3C5C7-505678101750100789101317100200-1011131730滚珠螺杆安装部精度测试方法(1)零部件安装部对螺杆轴支撑部轴中心线的半径方向圆周偏差用V型支架支撑螺杆轴的支撑部。让测头接触安装部的外径,使螺杆旋转1周时,用千分表测其摆动的最大差值。(2)螺纹沟槽面对螺杆轴支撑部轴中心线的半径方向圆周偏差用V型支架支撑螺杆轴的支撑部。让测头接触螺母的外径,在不让螺母转动,而让螺杆轴旋转1周时,用千分表测具摆动的最大差值。深圳鼎晶光电有限公司文件编号:DJGD-SIP-QC-004版次:A/0页码:5/8文件名称:丝杆导轨检验规范生效日期:2015.01.01(3)支撑部端面对螺杆轴支撑部轴中心线的直角度用V型支架支撑螺杆轴的支撑部。让测头接触螺杆轴支撑部的瑞面,让螺杆轴旋转1周时,用千分表测其摆动的最大差值。(4)法兰安垂扣面对螺杆轴轴中心线的直角度在螺母旁边用V型支架支撑螺杆轴螺纹部外径,让测头接触螺母法兰的端面,让螺杆轴和螺母同时旋转一周时.用千方表测其摆动的最大差值(5)螺母外圆面对螺杆轴轴中心线...
