通信工程塔桅结构检测与维护VIP专享VIP免费

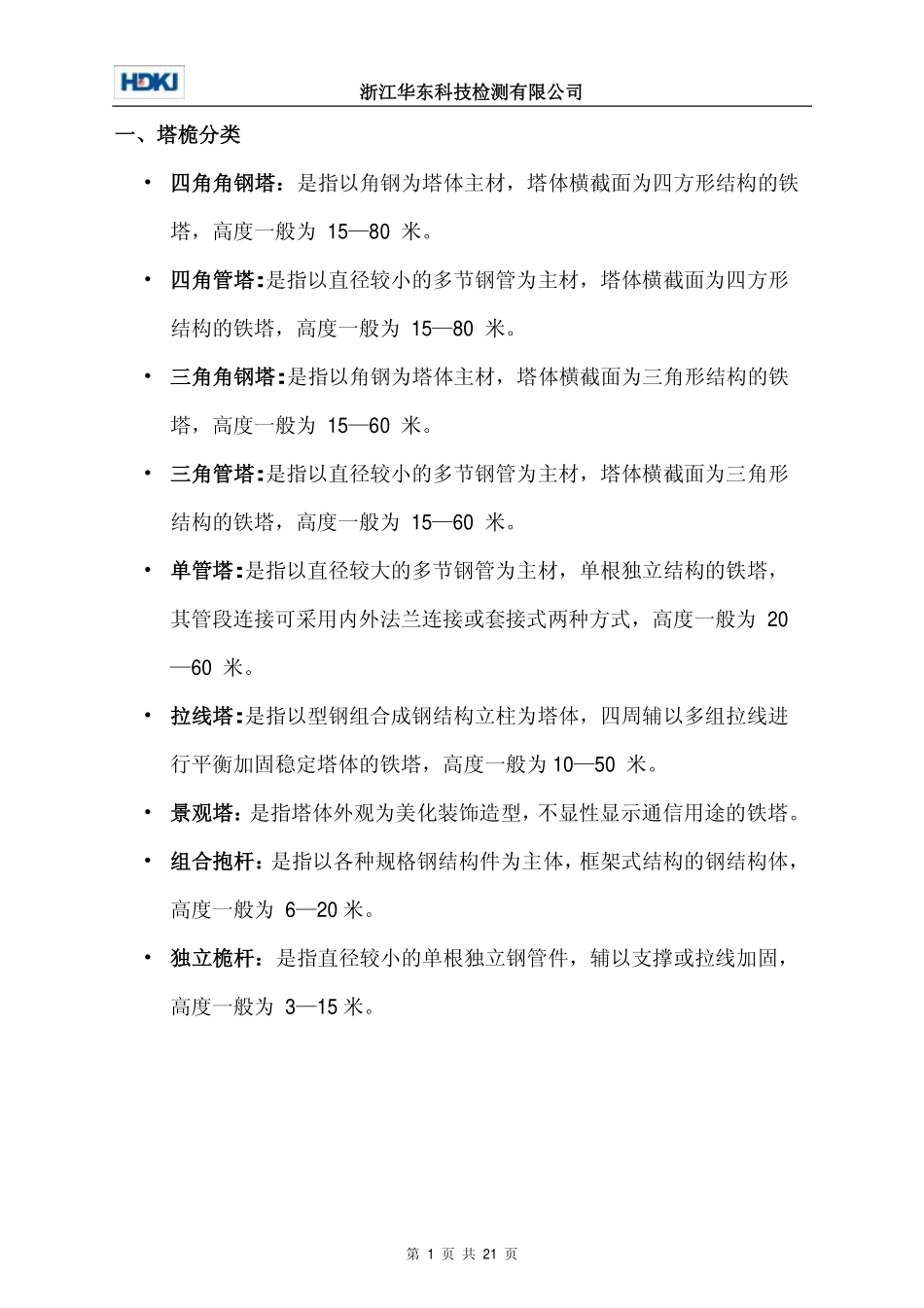

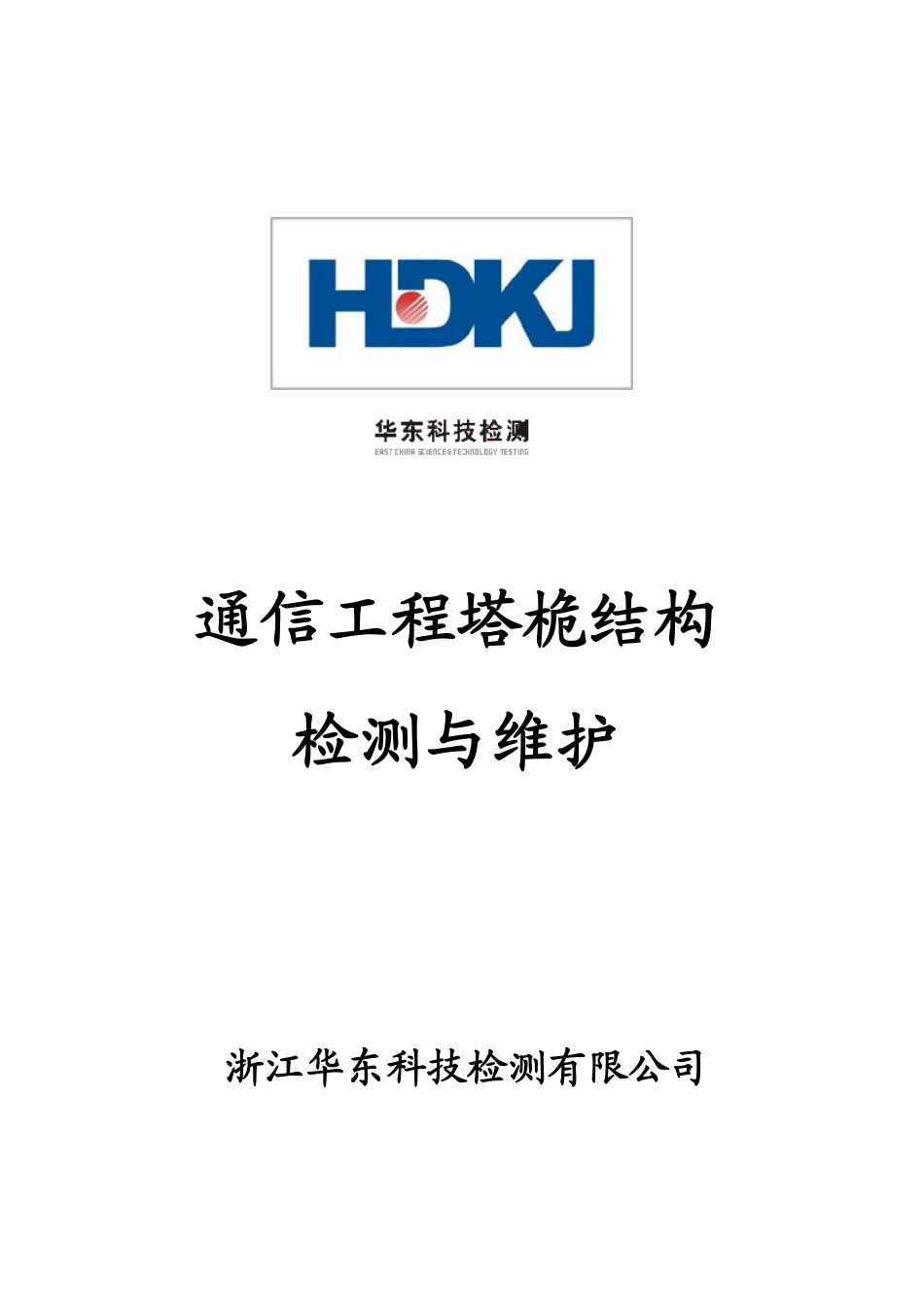

通信工程塔桅结构检测与维护浙江华东科技检测有限公司浙江华东科技检测有限公司第1页共21页一、塔桅分类•四角角钢塔：是指以角钢为塔体主材，塔体横截面为四方形结构的铁塔，高度一般为15—80米。•四角管塔:是指以直径较小的多节钢管为主材，塔体横截面为四方形结构的铁塔，高度一般为15—80米。•三角角钢塔:是指以角钢为塔体主材，塔体横截面为三角形结构的铁塔，高度一般为15—60米。•三角管塔:是指以直径较小的多节钢管为主材，塔体横截面为三角形结构的铁塔，高度一般为15—60米。•单管塔:是指以直径较大的多节钢管为主材，单根独立结构的铁塔，其管段连接可采用内外法兰连接或套接式两种方式，高度一般为20—60米。•拉线塔:是指以型钢组合成钢结构立柱为塔体，四周辅以多组拉线进行平衡加固稳定塔体的铁塔，高度一般为10—50米。•景观塔：是指塔体外观为美化装饰造型，不显性显示通信用途的铁塔。•组合抱杆：是指以各种规格钢结构件为主体，框架式结构的钢结构体，高度一般为6—20米。•独立桅杆：是指直径较小的单根独立钢管件，辅以支撑或拉线加固，高度一般为3—15米。浙江华东科技检测有限公司第2页共21页塔型比较：名称优点缺点用途自立塔结构稳固，承载力强，制造简单，加工安装方便，质量容易控制用钢量大，角钢挡风系数大，占地面积大，工程量大。可挂各类天线拉线塔结构简单，安装方便稳定性较差，占地面积大用于移动和广播天线塔微波塔慎用单管塔占地面积小，安装方便，美观承载力小，质量不易控制，适合于挂GSM、TD天线二、塔桅检测的重要性目前，全国在用通信铁塔约220万基，由于环境、气候、工程、维保等方面的原因，近几年铁塔安全事故频发，造成了重大的人员伤亡与财产损失，以及极为恶劣的社会影响。及时消除各种隐患问题，避免安全事故的发生，已经势在必行！•设计标准更新•原有设计执行的主要技术标准不能满足现行规范要求，且设计标准并不健全。•铁塔的结构安全性应按现行规范加以评定。•制造安装的遗留问题•勘察、制造、施工等方面存在缺陷，导致质量缺陷、隐患等。•安装质量的缺陷。•使用中产生的问题•环境因素影响：材料老化，焊缝开裂、钢材锈蚀和破损、基础混凝土结构损伤等表观现象。•风荷载：疲劳破坏、连接螺栓破坏。浙江华东科技检测有限公司第3页共21页•塔桅使用后设备增加，载荷增大，载荷不均衡•塔体安全储备评价•通过安全评估，对每基塔划定可靠等级，进而对不同健康状况的通信塔采取不同的处理方案。•评估结构耐久性•通过各种技术手段对铁塔进行安全性检测评估是确定铁塔结构耐久性，确保铁塔结构安全的有效途径。•抗击自然灾害做准备•为避免台风等灾害对通信塔造成损失，根据塔体检测结果，针对性的对每基塔作出相应的预防措施，减小灾害影响。•提供维护依据•在安全隐患或损坏的构件进行检测分析，而不是盲目的对铁塔各个部分进行修复，从而会更加经济、有效。•完善塔桅资料信息•通过检测可为资料缺失的塔维完善资料，便于维护。三、标准依据•《移动通信工程钢塔桅结构设计规范》YD/T5131-2005；•《移动通信工程钢塔桅结构验收规范》YD/T5132-2005；•《通信局（站）防雷与接地工程设计规范》YD5098-2005；•《钢结构设计规范》GB50017-2003；•《钢结构工程施工质量验收规范》GB50205-2001；•《混凝土结构工程施工质量验收规范》GB50204-2002；浙江华东科技检测有限公司第4页共21页•《钢结构单管通信塔技术规程》CECS236-2008；•《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2001；•《高耸结构设计规范》GB50135-2006；•《无损检测接触式超声脉冲回波法测厚方法》GB/T11344－2008；•《涂层检验方法涂层厚度检验方法》QJ990.3－1986。四、人员要求•了解通信基本知识，具有塔维经验，熟悉塔桅结构；•具有塔桅维护上岗证；•需具有登高作业证。五、设备要求•使用经技术检验部门鉴定校准，且在校准有效期内的仪器、设备；•设备应有使用维护记录。常用设备混凝土钢筋检测仪混凝土回弹仪碳化深度测量仪经纬仪自动安平水准仪超声波测厚仪接地电阻测量仪钢卷尺涂层测厚仪水平尺测绳游标卡尺扭矩扳手坡度...
