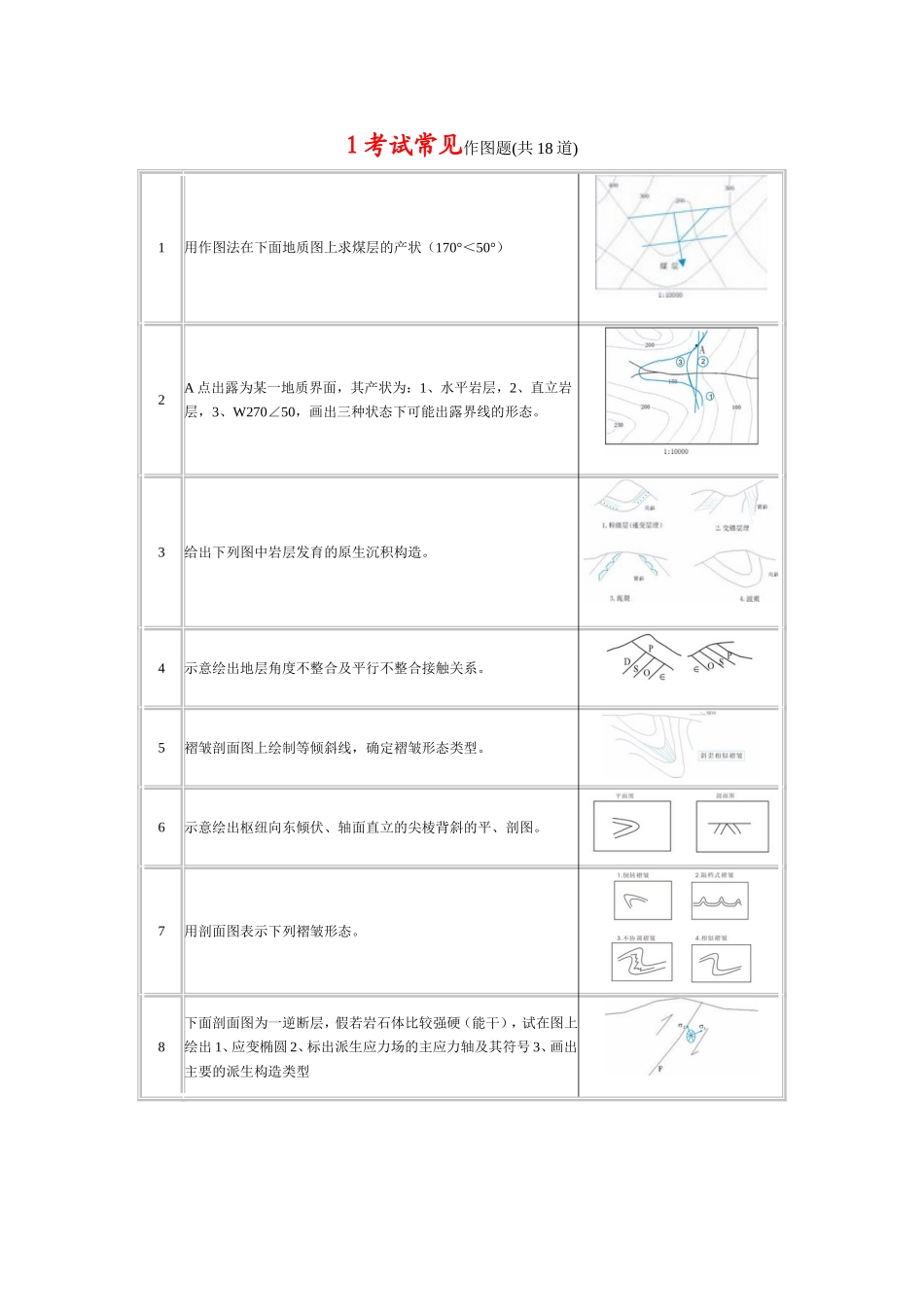

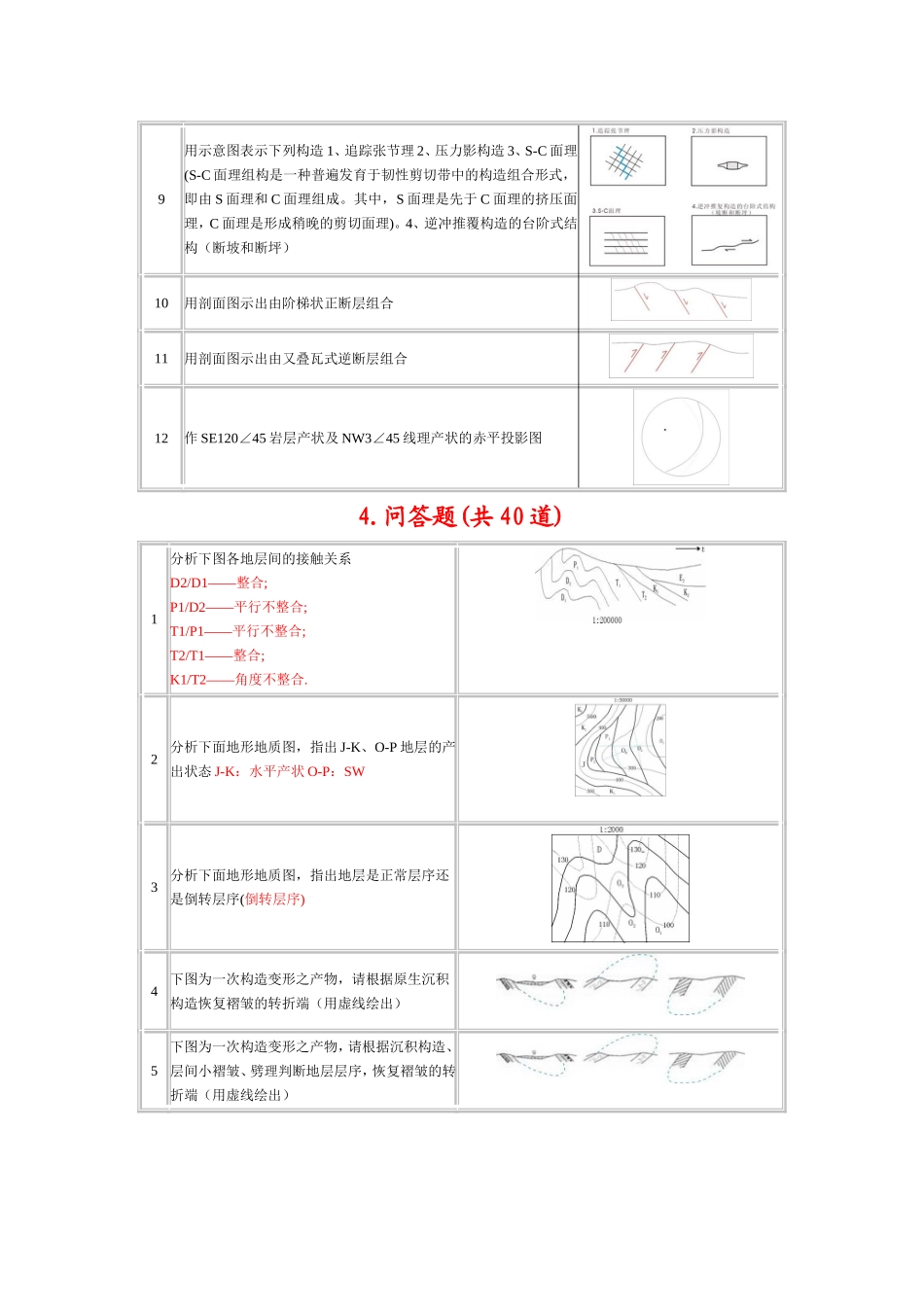

1考试常见作图题(共18道)1用作图法在下面地质图上求煤层的产状（170°＜50°）2A点出露为某一地质界面，其产状为：1、水平岩层，2、直立岩层，3、W270∠50，画出三种状态下可能出露界线的形态。3给出下列图中岩层发育的原生沉积构造。4示意绘出地层角度不整合及平行不整合接触关系。5褶皱剖面图上绘制等倾斜线，确定褶皱形态类型。6示意绘出枢纽向东倾伏、轴面直立的尖棱背斜的平、剖图。7用剖面图表示下列褶皱形态。8下面剖面图为一逆断层，假若岩石体比较强硬（能干），试在图上绘出1、应变椭圆2、标出派生应力场的主应力轴及其符号3、画出主要的派生构造类型9用示意图表示下列构造1、追踪张节理2、压力影构造3、S-C面理(S-C面理组构是一种普遍发育于韧性剪切带中的构造组合形式，即由S面理和C面理组成。其中，S面理是先于C面理的挤压面理，C面理是形成稍晚的剪切面理)。4、逆冲推覆构造的台阶式结构（断坡和断坪）10用剖面图示出由阶梯状正断层组合11用剖面图示出由又叠瓦式逆断层组合12作SE120∠45岩层产状及NW3∠45线理产状的赤平投影图4.问答题(共40道)1分析下图各地层间的接触关系D2/D1——整合;P1/D2——平行不整合;T1/P1——平行不整合;T2/T1——整合;K1/T2——角度不整合.2分析下面地形地质图，指出J-K、O-P地层的产出状态J-K：水平产状O-P：SW3分析下面地形地质图，指出地层是正常层序还是倒转层序(倒转层序)4下图为一次构造变形之产物，请根据原生沉积构造恢复褶皱的转折端（用虚线绘出）5下图为一次构造变形之产物，请根据沉积构造、层间小褶皱、劈理判断地层层序，恢复褶皱的转折端（用虚线绘出）6根据劈理与层理关系判断下列剖面图中的同一岩层的正常、倒转，恢复褶皱转折端（条件：图中只发生了一次构造变形）7下面剖面图中，两种岩层（1、2--14层）中都发育有劈理，试根据劈理发育特征判断哪种岩性韧性小（较强硬）1大，2小？背形转折端发育在哪一侧东侧？8指出图中线理的名称类型A——皱纹B——拉伸9下图AB为一线性构造，请指出其产状要素名称10写出下图褶皱各部分名称1）转折端2）翼3）核4）轴面5）枢纽6）背斜最高点7）脊8）拐点11根据小褶皱、劈理特征，分析判断岩层层序并恢复背、向斜形态。12下图为S形雁列脉，请用箭头标出形成时剪切力偶作用方向。13分析判断下列两个平面地质图上走向断层的运动学类型？14根据断层的伴生构造分析判断下图中断层两盘相对运动方向，并确定断层运动学类型。15根据伴生构造，判断断层两盘相对运动方向，并指出断层运动学类型。16指出断层两盘相对运动方向及其断层运动学类型？17指出断层两盘相对运动方向及其断层运动学类型？18根据断层效应，指出断层两盘相对运动方向及断层运动学类型19根据断层效应分析下列各图，指出断层两盘相对运动方向及断层运动学类型20分析下列平面示意图，指出哪些是不整合接触，哪些是断层接触？21分析断层（F）的运动学类型及其判定依据逆断层；依据断层效应判断。22分析图中构造变形时代及其构造特征1）时代——J/T1之间2）特征——水平岩层覆盖向东倾斜的岩层。23下图A、B为共轭剪节理，MN为主剪裂面，求ɑ、β角ɑ——雁列角β——共轭剪裂角24指出下列图中S-C组构所示的韧性剪切带的剪切方向25分析下列剖面图，判断断层两盘相对运动方向，断层性质及其断层组合类型26指出下图中指示剪切方向标志的名称，并判断总体剪切运动型式。27分析并恢复其构造，试问在那个山顶布置钻孔可以打到煤层D?28分析下列剖面，排定层序并恢复构造29在赤平投影圆上（下半球投影）示意表示出(1)、岩层产状E90∠40，(2)、该层面上有一直线侧伏向45NE30在赤平投影圆上（下半球投影）为一褶皱一翼的产状，A点为该层面上的擦痕，求(1)、岩层产状，(2)、擦痕的侧伏向与侧伏角（1）产状（2）侧伏角NE，侧伏角31在下面赤平投影图中，F表示断层面产状，S为断层面上擦痕，求S的倾伏向，侧伏角，F断层面产状倾伏向：NE25倾伏角：350断层产状：90∠6032在下面下半球赤平投影图中，两大弧为褶皱两翼产状，A为轴面产状，回答下列问题：(1)、褶皱两翼倾向(2)、褶皱的轴面产状(3)、枢纽的倾伏向(4)、褶皱的位态命名1）东翼—NE；西...
