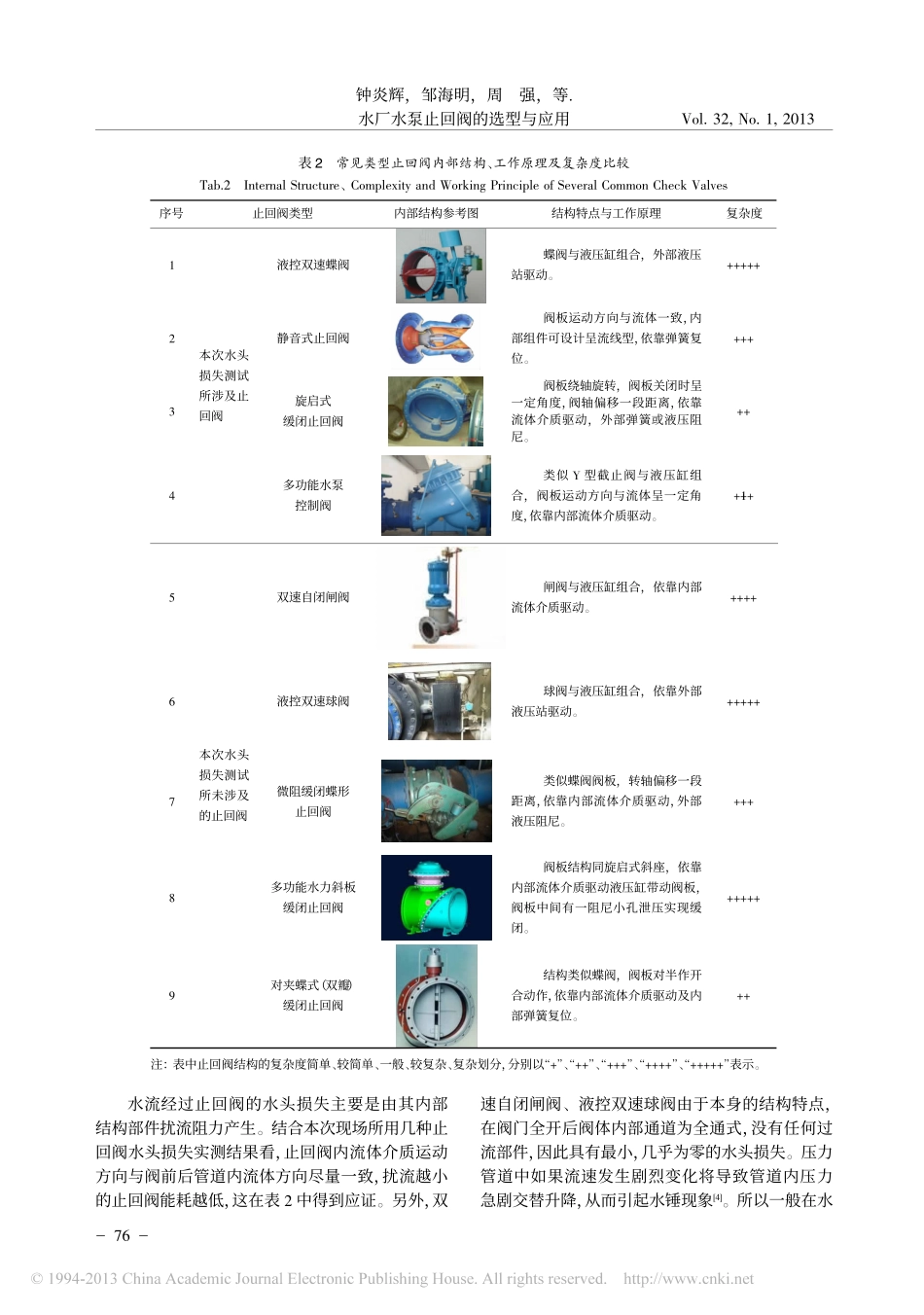

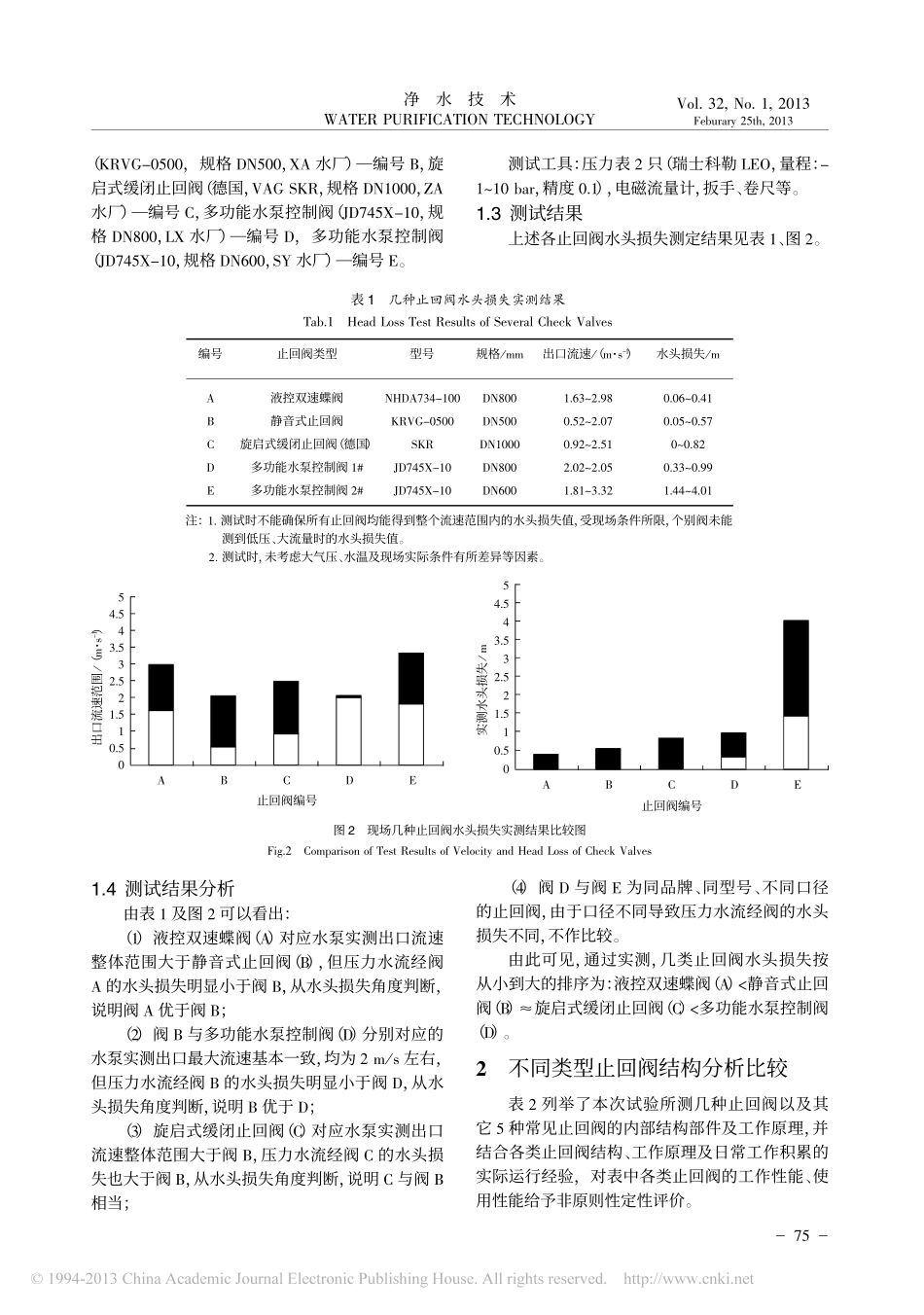

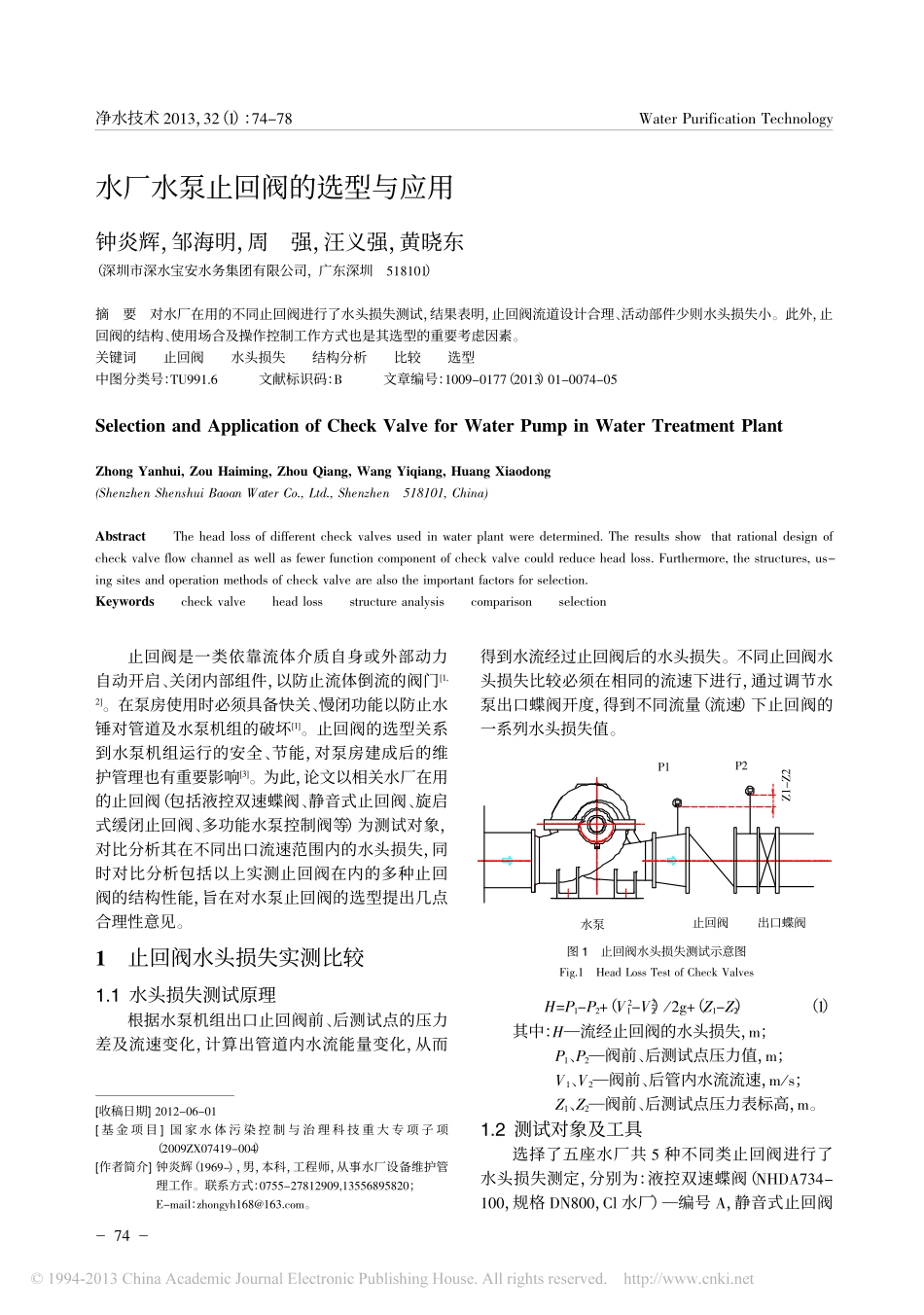

Vol.32,No.1,2013净水技术2013，32（1）：74-78WaterPurificationTechnology[收稿日期]2012-06-01[基金项目]国家水体污染控制与治理科技重大专项子项（2009ZX07419-004）[作者简介]钟炎辉（1969-），男，本科，工程师，从事水厂设备维护管理工作。联系方式：0755-27812909,13556895820；E-mail：zhongyh168@163.com。止回阀是一类依靠流体介质自身或外部动力自动开启、关闭内部组件，以防止流体倒流的阀门[1,2]。在泵房使用时必须具备快关、慢闭功能以防止水锤对管道及水泵机组的破坏[1]。止回阀的选型关系到水泵机组运行的安全、节能，对泵房建成后的维护管理也有重要影响[3]。为此，论文以相关水厂在用的止回阀（包括液控双速蝶阀、静音式止回阀、旋启式缓闭止回阀、多功能水泵控制阀等）为测试对象，对比分析其在不同出口流速范围内的水头损失，同时对比分析包括以上实测止回阀在内的多种止回阀的结构性能，旨在对水泵止回阀的选型提出几点合理性意见。1止回阀水头损失实测比较1.1水头损失测试原理根据水泵机组出口止回阀前、后测试点的压力差及流速变化，计算出管道内水流能量变化，从而得到水流经过止回阀后的水头损失。不同止回阀水头损失比较必须在相同的流速下进行，通过调节水泵出口蝶阀开度，得到不同流量（流速）下止回阀的一系列水头损失值。H=P1-P2+（V12-V22）／2g+（Z1-Z2）（1）其中：H—流经止回阀的水头损失，m；P1、P2—阀前、后测试点压力值，m；V1、V2—阀前、后管内水流流速，m／s；Z1、Z2—阀前、后测试点压力表标高，m。1.2测试对象及工具选择了五座水厂共5种不同类止回阀进行了水头损失测定，分别为：液控双速蝶阀（NHDA734-100，规格DN800，Cl水厂）—编号A，静音式止回阀水厂水泵止回阀的选型与应用钟炎辉，邹海明，周强，汪义强，黄晓东（深圳市深水宝安水务集团有限公司，广东深圳518101）摘要对水厂在用的不同止回阀进行了水头损失测试，结果表明，止回阀流道设计合理、活动部件少则水头损失小。此外，止回阀的结构、使用场合及操作控制工作方式也是其选型的重要考虑因素。关键词止回阀水头损失结构分析比较选型中图分类号：TU991.6文献标识码：B文章编号：1009-0177（2013）01-0074-05SelectionandApplicationofCheckValveforWaterPumpinWaterTreatmentPlantZhongYanhui,ZouHaiming,ZhouQiang,WangYiqiang,HuangXiaodong(ShenzhenShenshuiBaoanWaterCo.,Ltd.,Shenzhen518101,China)AbstractTheheadlossofdifferentcheckvalvesusedinwaterplantweredetermined.Theresultsshowthatrationaldesignofcheckvalveflowchannelaswellasfewerfunctioncomponentofcheckvalvecouldreduceheadloss.Furthermore,thestructures,us－ingsitesandoperationmethodsofcheckvalvearealsotheimportantfactorsforselection.Keywordscheckvalveheadlossstructureanalysiscomparisonselection���������Z1-Z2P1P2水泵止回阀出口蝶阀图1止回阀水头损失测试示意图Fig.1HeadLossTestofCheckValves74--净水技术WATERPURIFICATIONTECHNOLOGYVol.32,No.1,2013Feburary25th,201354.543.532.521.510.50出口流速范围／（m·s-1）ABCDE止回阀编号54.543.532.521.510.50实测水头损失／mABCDE止回阀编号图2现场几种止回阀水头损失实测结果比较图Fig.2ComparisonofTestResultsofVelocityandHeadLossofCheckValves表1几种止回阀水头损失实测结果Tab.1HeadLossTestResultsofSeveralCheckValvesABCDE液控双速蝶阀静音式止回阀旋启式缓闭止回阀（德国）多功能水泵控制阀1#多功能水泵控制阀2#NHDA734-100KRVG-0500SKRJD745X-10JD745X-10DN800DN500DN1000DN800DN6001.63～2.980.52～2.070.92～2.512.02～2.051.81～3.320.06～0.410.05～0.570～0.820.33～0.991.44～4.01编号止回阀类型型号规格／mm出口流速／（m·s-1）水头损失／m注：1.测试时不能确保所有止回阀均能得到整个流速范围内的水头损失值，受现场条件所限，个别阀未能测到低压、大流量时的水头损失值。2.测试时，未考虑大气压、水温及现场实际条件有所差异等因素。（KRVG-0500，规格DN500，XA水厂）—编号B，旋启式缓闭止...
