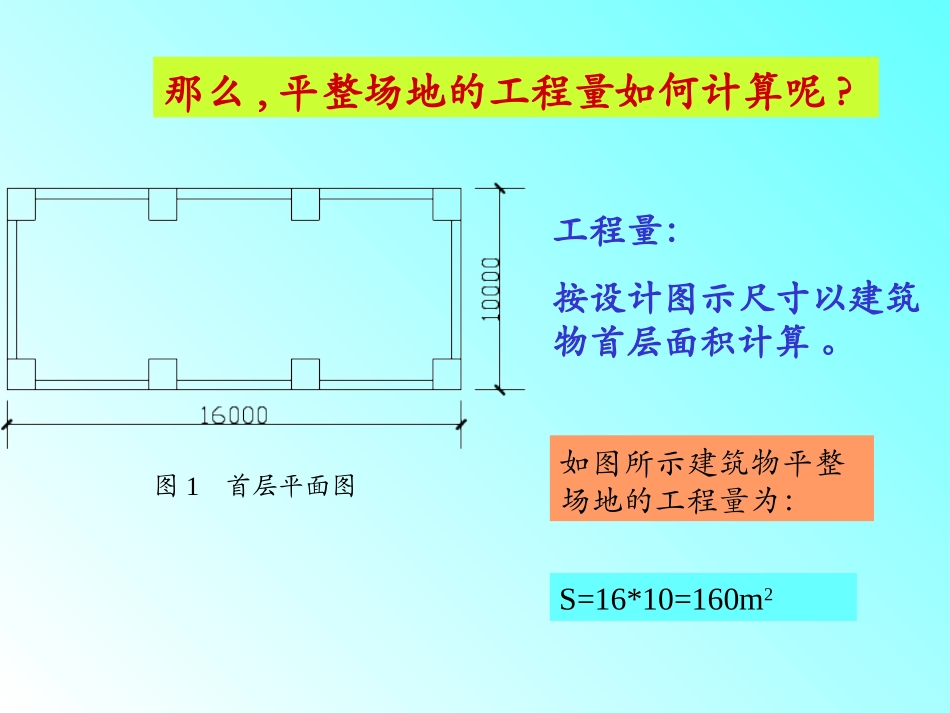

土石方工程主要内容：1、平整场地2、挖基础土方3、回填土一、平整场地指建筑场地厚度在±30CM以内挖、填土方及找平。挖填土方厚度超过±30CM以外时,按人工挖土方可回填土计算。指什么？注意那么,平整场地的工程量如何计算呢?工程量：按设计图示尺寸以建筑物首层面积计算。S=16*10=160m2如图所示建筑物平整场地的工程量为：图1首层平面图想一想：如下图所示的平整场地工程量如何计算？答案：平整场地面积S=31.7*13.8+4.2*2.1=446.28m2图2首层平面图挖地槽：凡沟槽底宽在3m以内，且槽长大于槽宽三倍以上的为沟槽。指什么？挖土方：凡图示沟槽底宽3m以外，基坑底面积在20m2以外，平整场地挖土厚度在±30cm以外，均按挖土方计。挖地坑：凡图示基坑底面积在20m2以内的为基坑。挖地槽、挖地坑、挖土方二、挖基础土方那么，其工程量如何计算呢？工程量分为清单工程量和定额工程量清单工程量：指投标报价时的工程量,也就是甲方招标书所给出的工程量清单的数量。定额工程量：按定额项目计算工程造价时的实际工程量，也就是乙方实际施工时需完成的工程量。大多情况下，清单工程量和定额工程量相同，但少数情况下清单工程量和定额工程量不同。如土方工程量分清单工程量和定额工程量不同。注意（一）清单工程量：按设计图示尺寸以基础垫层底面积乘以挖土深度计算。挖土深度h=室外地坪标高-基础垫层底面标高挖基础土方体积V=基础垫层底面积S*挖土深度h图4基础地坑立体图柱基础垫层底面积S=2.5*2.5=6.25m2挖土深度h=-0.30-(-1.40)=1.10m则挖土体积V0=6.25*1.10=6.88m3图3基础立体图如图所示的柱基础ZJ1的挖土方体积如何计算？图4柱基地坑立体图图3基础立体图柱基础垫层底面积S=2.7*2.7=7.29m2挖土深度h=-0.30-(-1.50)=1.20m则挖土体积V=7.29*1.20=8.75m3想一想，算一算试计算如图所示的柱基础ZJ2的挖土方体积？如图所示的基础梁的挖土方体积如何计算？则基础梁槽长度如图所示:槽长L=4.5-0.2-1.25-1.35=1.7m挖土深度h=-0.3-(-0.6)=0.3m则沟槽挖土体积V=1.7*0.2*0.3=0.10m3槽宽b=0.2m（二）定额工程量：按设计图示尺寸,考虑实际施工所需放坡及预留工作面后实际挖土体积计算.图5不放坡,有工作面图6放坡,有工作面图7不放坡,支挡土板，有工作面其中，c——基础施工所需工作面可参考定额P799，砼垫层工作面c=300mm其中，基础施工达到一定的深度需放坡，放坡起点可参考定额P799，一、二类土放坡起点为1.2m,三类土放坡起点为1.5m,四类土放坡起点为2m,想一想，算一算试计算如图所示的柱基础ZJ1的定额挖土方体积？图81-1断面图1、柱基础坑底面积S1=(2.5+0.3*2)*（2.5+0.3*2）=9.61m22、挖土深度h=1.1m3、定额挖土体积V=9.61*1.1=10.57m3想一想，算一算试计算如图所示的柱基础ZJ2的定额挖土方体积？图81-1断面图1、柱基础坑底面积S1=(2.7+0.3*2)*（2.7+0.3*2）=10.89m22、挖土深度h=1.2m3、定额挖土体积V=10.89*1.2=13.07m3想一想，算一算试计算如图所示的基础梁JL的定额挖土方体积？图8地槽平面图1、JL1的沟槽长度L=1.7m3、挖土宽度h=0.2+0.3*2=0.8m4、定额挖土体积V=1.7*0.3*0.8=0.41m32、挖土深度h=0.3m三、回填土如何计？1、场地回填：指超过±30CM的场地的回填,按回填土计算。其工程量计算不作要求。2、室内回填：室内地台需填土垫高的部分。工程量按主墙间净面积乘以回填厚度。室内回填的计算只需简单掌握。想一想，算一算以下是活动室的首层平面图和地坪断面图，试计算室内回填土体积？室内地坪回填土的体积V3=（22.5-0.18*2）*(7.5-0.18*2)*0.1=15.81m3教学重点内容：基础回填3、基础回填：挖方体积减去设计室外地坪以下埋设的基础体积（包括基础垫层及其他构筑物）。基础回填也分清单工程量和定额工程量（1）清单工程量回填土体积V3=挖土方体积（清单）V0-设计室外地坪以下埋设的基础体积V2想一想，算一算试计算如图所示的柱基础ZJ1的回填土体积(清单)？从前面计算结果已知：ZJ1挖土体积（清单工程量）V0=6.88m3V1=0.4*0.5*0.3=0.06m3室外地坪以下柱基础的体积V=V1+V2+V3+V4V2=1/3*0.3*（0.72+2.32+0.7*2.3）=0.739m3V3=2.3*2.3*0.4=2.116m3小计V=0.06+0.739+2.116+0.625=3.54m3V4=2.5*2.5*0.1=0.62...
