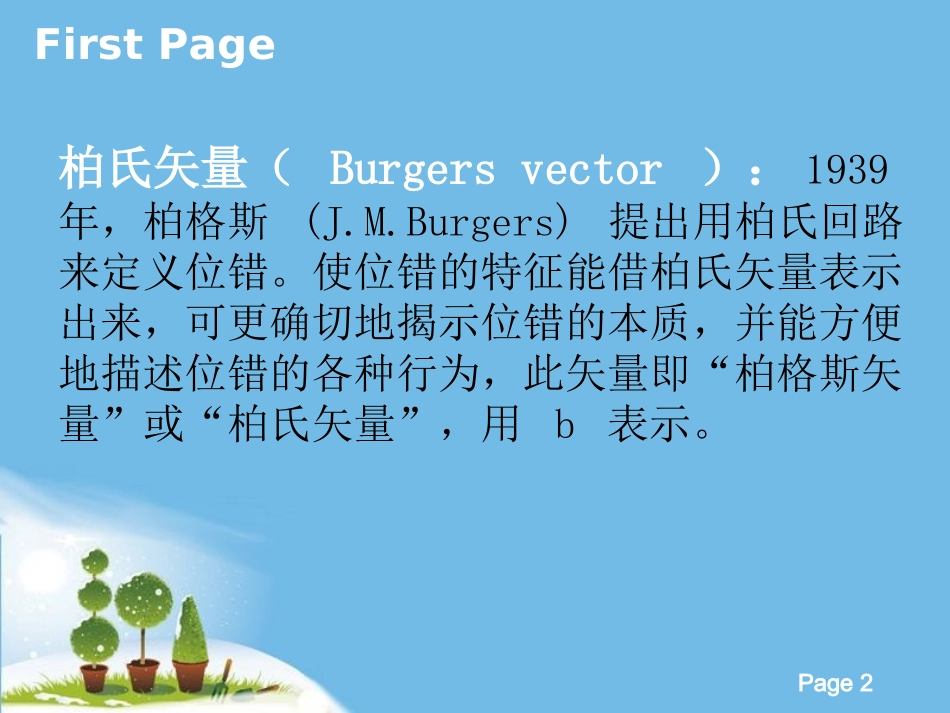

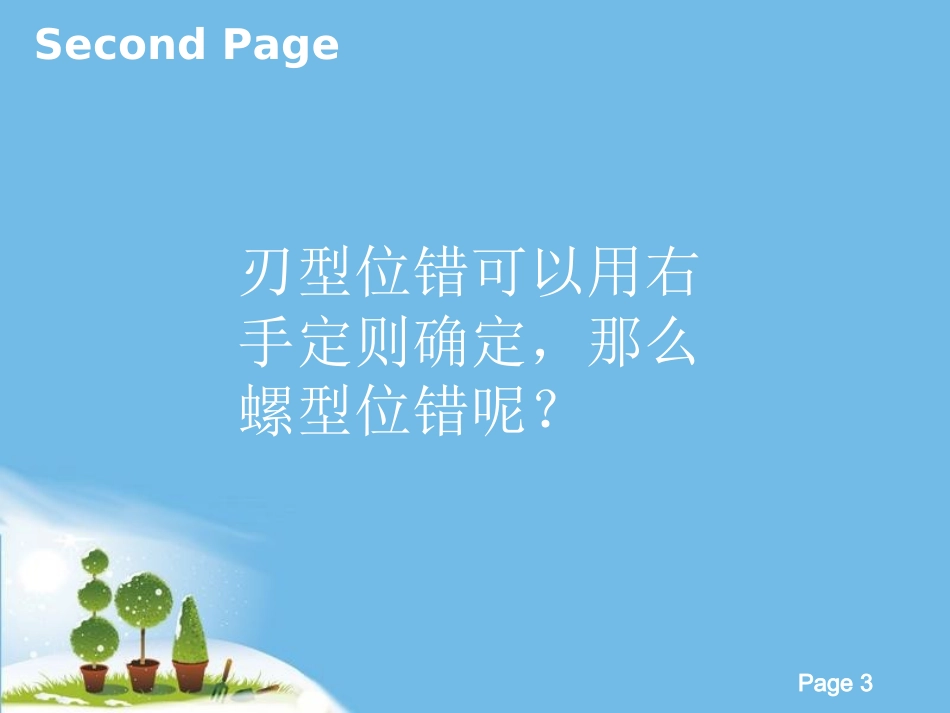

PowerpointTemplatesPage1PowerpointTemplates左右螺型位错的确定PowerpointTemplatesPage2FirstPage柏氏矢量（Burgersvector）：1939年，柏格斯(J.M.Burgers)提出用柏氏回路来定义位错。使位错的特征能借柏氏矢量表示出来，可更确切地揭示位错的本质，并能方便地描述位错的各种行为，此矢量即“柏格斯矢量”或“柏氏矢量”，用b表示。PowerpointTemplatesPage3SecondPage刃型位错可以用右手定则确定，那么螺型位错呢？PowerpointTemplatesPage4ThirdPage虽然螺型位错的柏氏矢量b与位错线是平行的，但是还是可以用与刃型位错相同的方法来确定，具体如下：1）先确定位错线方向，一般是从纸背向纸面为位错线正向；2）按右手法则做柏氏回路，右手大拇指指向位错线正向，回路方向按右手螺旋方向确定；3）从实际晶体中任一原子A出发，避开位错附近的严重畸变区作一闭合回路ABCDE，回路每一步连接相邻原子。PowerpointTemplatesPage5FourthPagea)DBACb)EDCBAb完整晶体的柏氏回路实际晶体的柏氏回路PowerpointTemplatesPage6FifthPageThen，Ifweget位错线正方向bSowesketchitbWecallitPowerpointTemplatesPage7SixthPage位错线正方向bIfwegetSowesketchitbbWecallitPowerpointTemplatesPage8SeventhPageConclusion1.螺型位错也可以用类似于表示刃型位错的方法表示，结果如下2.螺型位错确定位错线的正方向朝外还是朝内，与最终左右螺型位错的确定无关。3.一根不分叉的任何形状的位错只有一个柏氏矢量。所以柏氏矢量可以来确定螺型位错的左右旋。PowerpointTemplatesPage9EighthPageThankyou！
