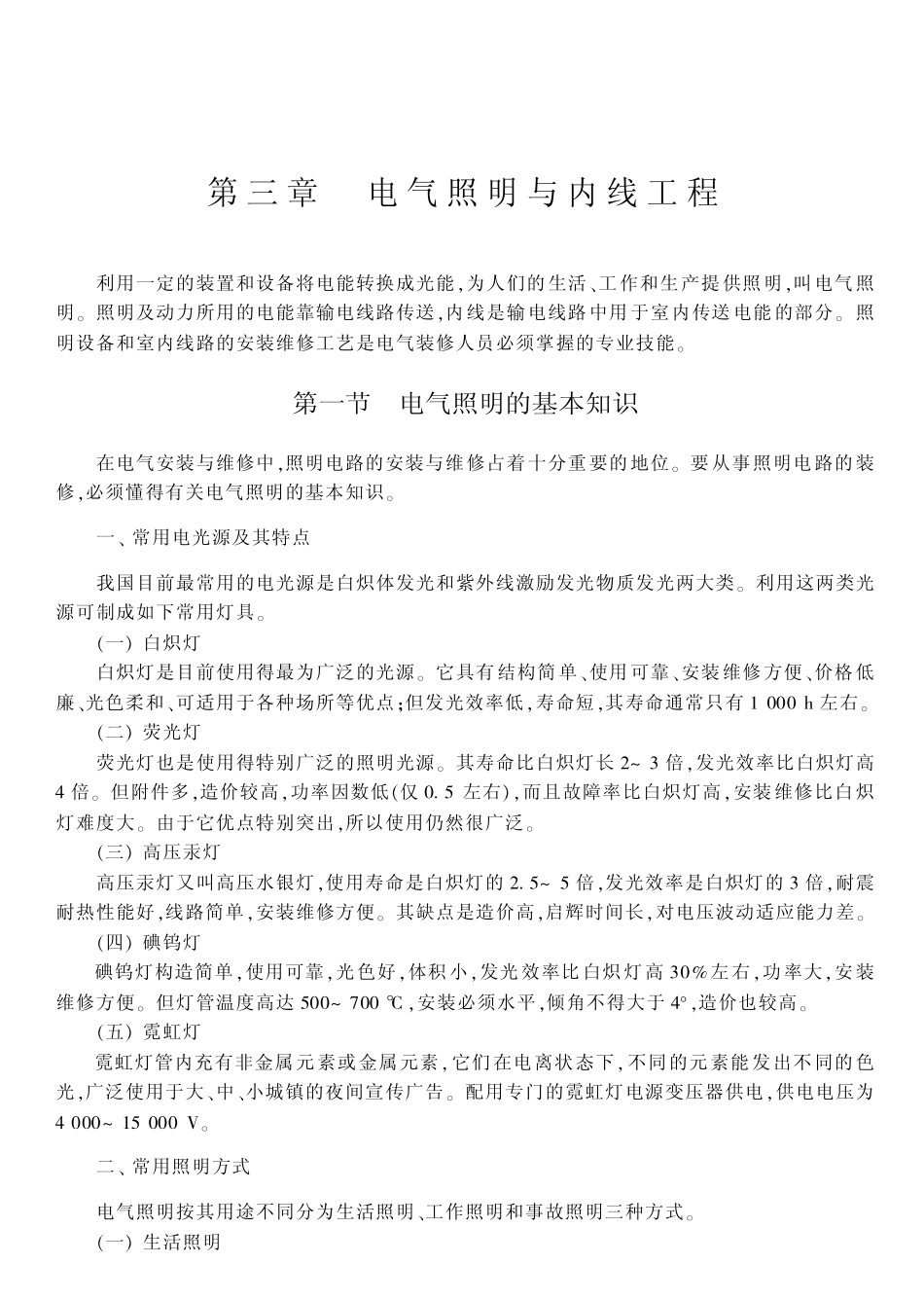

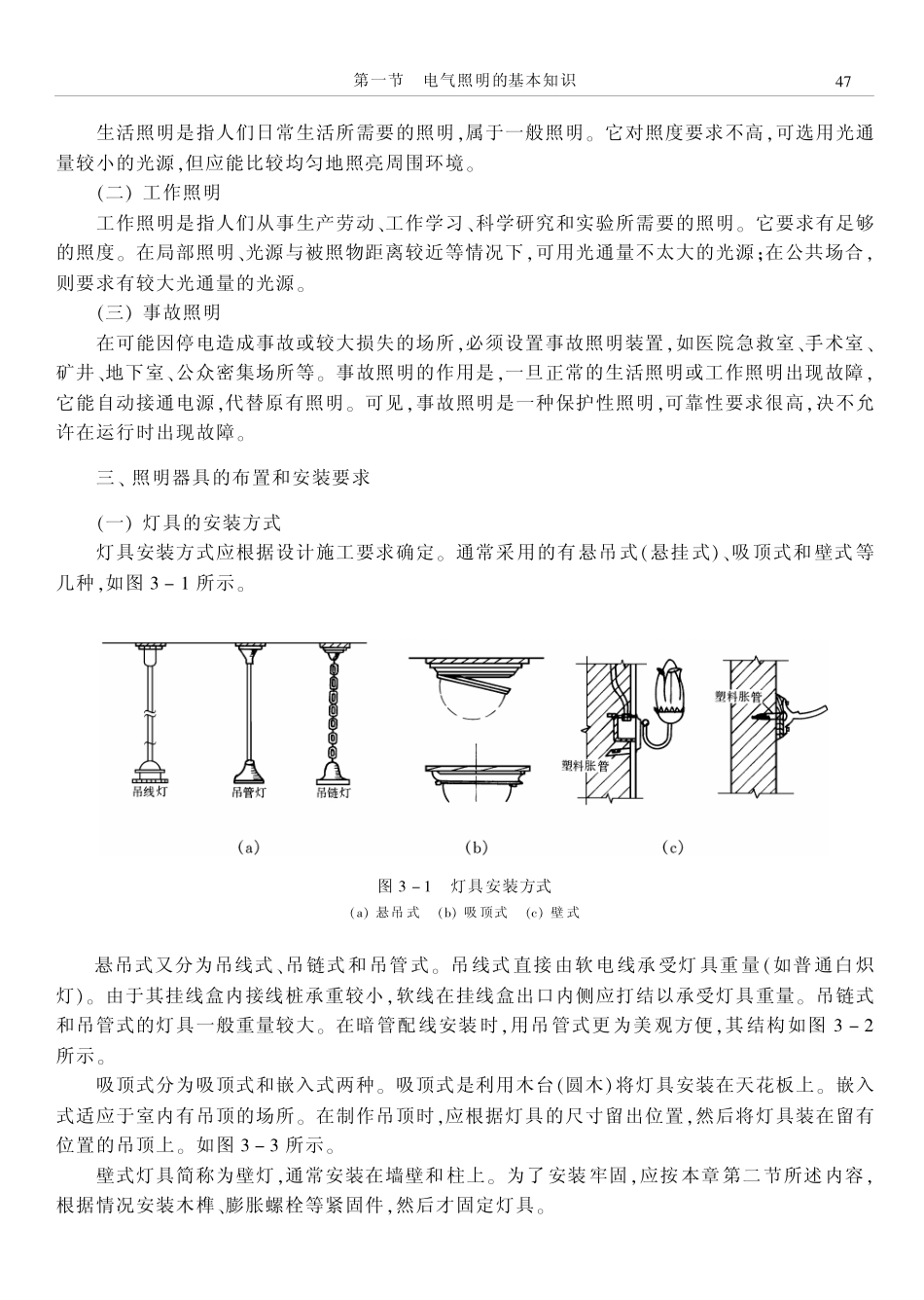

第三章电气照明与内线工程利用一定的装置和设备将电能转换成光能,为人们的生活、工作和生产提供照明,叫电气照明。照明及动力所用的电能靠输电线路传送,内线是输电线路中用于室内传送电能的部分。照明设备和室内线路的安装维修工艺是电气装修人员必须掌握的专业技能。第一节电气照明的基本知识在电气安装与维修中,照明电路的安装与维修占着十分重要的地位。要从事照明电路的装修,必须懂得有关电气照明的基本知识。一、常用电光源及其特点我国目前最常用的电光源是白炽体发光和紫外线激励发光物质发光两大类。利用这两类光源可制成如下常用灯具。(一)白炽灯白炽灯是目前使用得最为广泛的光源。它具有结构简单、使用可靠、安装维修方便、价格低廉、光色柔和、可适用于各种场所等优点;但发光效率低,寿命短,其寿命通常只有1000h左右。(二)荧光灯荧光灯也是使用得特别广泛的照明光源。其寿命比白炽灯长2～3倍,发光效率比白炽灯高4倍。但附件多,造价较高,功率因数低(仅0.5左右),而且故障率比白炽灯高,安装维修比白炽灯难度大。由于它优点特别突出,所以使用仍然很广泛。(三)高压汞灯高压汞灯又叫高压水银灯,使用寿命是白炽灯的2.5～5倍,发光效率是白炽灯的3倍,耐震耐热性能好,线路简单,安装维修方便。其缺点是造价高,启辉时间长,对电压波动适应能力差。(四)碘钨灯碘钨灯构造简单,使用可靠,光色好,体积小,发光效率比白炽灯高30%左右,功率大,安装维修方便。但灯管温度高达500～700℃,安装必须水平,倾角不得大于4°,造价也较高。(五)霓虹灯霓虹灯管内充有非金属元素或金属元素,它们在电离状态下,不同的元素能发出不同的色光,广泛使用于大、中、小城镇的夜间宣传广告。配用专门的霓虹灯电源变压器供电,供电电压为4000～15000V。二、常用照明方式电气照明按其用途不同分为生活照明、工作照明和事故照明三种方式。(一)生活照明生活照明是指人们日常生活所需要的照明,属于一般照明。它对照度要求不高,可选用光通量较小的光源,但应能比较均匀地照亮周围环境。(二)工作照明工作照明是指人们从事生产劳动、工作学习、科学研究和实验所需要的照明。它要求有足够的照度。在局部照明、光源与被照物距离较近等情况下,可用光通量不太大的光源;在公共场合,则要求有较大光通量的光源。(三)事故照明在可能因停电造成事故或较大损失的场所,必须设置事故照明装置,如医院急救室、手术室、矿井、地下室、公众密集场所等。事故照明的作用是,一旦正常的生活照明或工作照明出现故障,它能自动接通电源,代替原有照明。可见,事故照明是一种保护性照明,可靠性要求很高,决不允许在运行时出现故障。三、照明器具的布置和安装要求(一)灯具的安装方式灯具安装方式应根据设计施工要求确定。通常采用的有悬吊式(悬挂式)、吸顶式和壁式等几种,如图3-1所示。图3-1灯具安装方式(a)悬吊式(b)吸顶式(c)壁式悬吊式又分为吊线式、吊链式和吊管式。吊线式直接由软电线承受灯具重量(如普通白炽灯)。由于其挂线盒内接线桩承重较小,软线在挂线盒出口内侧应打结以承受灯具重量。吊链式和吊管式的灯具一般重量较大。在暗管配线安装时,用吊管式更为美观方便,其结构如图3-2所示。吸顶式分为吸顶式和嵌入式两种。吸顶式是利用木台(圆木)将灯具安装在天花板上。嵌入式适应于室内有吊顶的场所。在制作吊顶时,应根据灯具的尺寸留出位置,然后将灯具装在留有位置的吊顶上。如图3-3所示。壁式灯具简称为壁灯,通常安装在墙壁和柱上。为了安装牢固,应按本章第二节所述内容,根据情况安装木榫、膨胀螺栓等紧固件,然后才固定灯具。74第一节电气照明的基本知识图3-2吊管式灯具图3-3灯具的嵌入安装(二)灯具的悬挂高度室内照明灯具的最低悬挂高度一般不低于2.5m。(三)开关和插座距地面的高度普通灯开关和普通插座距地面的高度不应低于1.3m,如因特殊需要,欲将插座降低时,其高度不能低于150mm,并换用安全插座。第二节白炽灯的安装与维修白炽灯是利用电流通过灯丝电阻的热效应将电能转换成热能和光能。白炽灯泡有插口和螺口两种形式,其构造如图3-4所示。图3-4白炽灯泡的构造1—插口灯头2—螺口灯头3—玻璃支架4—引线5—灯丝6—玻璃壳一、白炽灯和插座的安装(一)...
