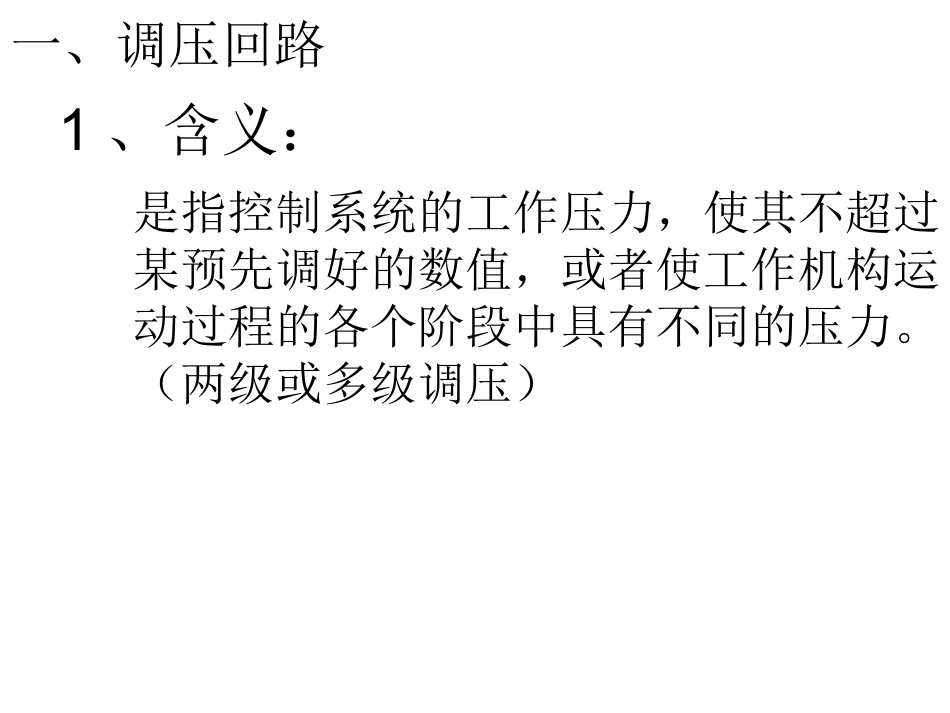

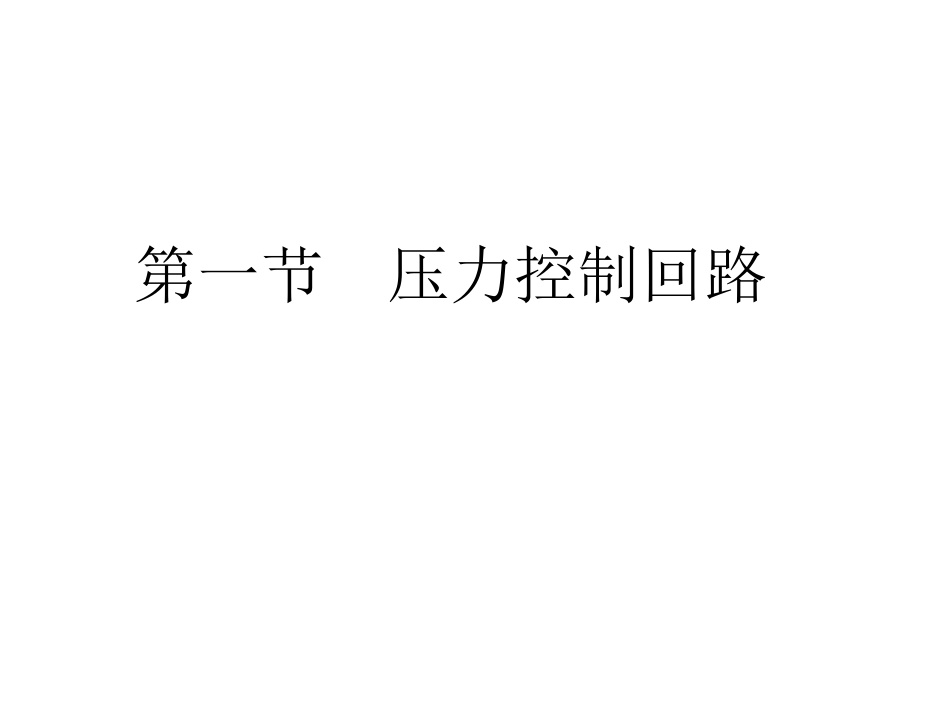

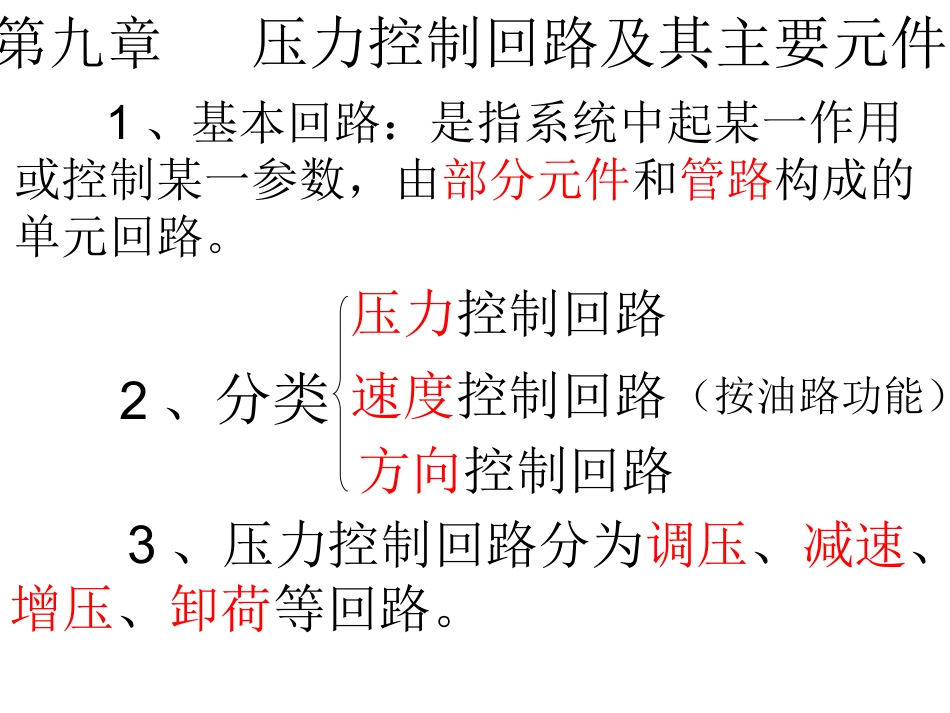

第九章压力控制回路及其主要元件1、基本回路：是指系统中起某一作用或控制某一参数，由部分元件和管路构成的单元回路。2、分类压力控制回路速度控制回路方向控制回路（按油路功能）3、压力控制回路分为调压、减速、增压、卸荷等回路。第一节压力控制回路一、调压回路1、含义：是指控制系统的工作压力，使其不超过某预先调好的数值，或者使工作机构运动过程的各个阶段中具有不同的压力。（两级或多级调压）单级调压回路系统中有节流阀。当执行元件工作时溢流阀始终开启，使系统压力稳定在调定压力附近，溢流阀作定压阀用。多级调压回路二、减压回路第一节压力控制回路•调压回路减压回路•卸荷回路增压回路平衡回路压力控制回路是利用压力控制阀来控制整个系统或局部支路的压力，以满足执行元件对力和转矩的要求。包括：调压回路调定和限制液压系统的最高工作压力，或者使执行机构在工作过程不同阶段实现多级压力变换。一般用溢流阀来实现这一功能。单级调压回路系统中有节流阀。当执行元件工作时溢流阀始终开启，使系统压力稳定在调定压力附近，溢流阀作定压阀用。利用先导型溢流阀遥控口远程调压时，主溢流阀的调定压力必须大于远程调压阀的调定压力。远程调压回路多级调压回路由先导型溢流阀、远程调压阀和电磁换向阀组成。无级调压回路通过电液比例溢流阀来实现。单级减压回路减压回路减小系统压力到需要的稳定值，以满足机床的夹紧、定位、润滑及控制油路的要求。•注意要减压阀稳定工作，最低调整压力≥0.5MPa，最高调整压力至少比系统压力低0.5MPa。二级减压回路在需要低压的支路上串联定值减压阀。单向阀用来防止缸5的压力受主油路的干扰。二级减压回路在先导型减压阀遥控口接入远程调压阀和二位二通电磁阀。三位换向阀中位卸荷卸荷回路在液压系统执行元件短时间不工作时，不频繁启动原动机而使泵在很小的输出功率下运转。•卸载方式：压力卸载；流量卸载（仅适用于变量泵）泵可借助M型、H型或K型换向阀中位机能来实现降压卸载。电液换向阀换向阀中位卸荷二位二通阀卸荷先导式溢流阀和二位二通阀卸荷利用二位二通电磁换向阀断电实现泵出口压力卸荷采用二位二通电磁阀控制先导型溢流阀的遥控口来实现卸载。用蓄能器保压卸荷当回路压力到达卸载溢流阀调定压力时，泵通过该阀卸载，蓄能器保持系统压力。单向增压器增压回路增压回路使系统的局部支路获得比系统压力高且流量不大的油液供应。实现压力放大的元件主要是增压器，其增压比为增压器大小活塞的面积比。注意：压力放大是在降低有效流量的前提下得到的。适用于单向作用力大、行程小、作业时间短的场合。调压回路调压回路单级调压单级调压溢流阀先导式主溢流阀远程调压阀调压回路调压回路多级调压多级调压二级调压二级调压三级调压三级调压减压回路减压回路采用减压阀的减压回路在液压系统中，当某个执行元件或某一支路所需要的工在液压系统中，当某个执行元件或某一支路所需要的工作压力低于系统的工作压力时，可采用减压回路作压力低于系统的工作压力时，可采用减压回路减压回路减压回路溢流阀：溢流阀：调定主系统工作压力调定主系统工作压力减压阀：减压阀：调定夹紧工件所需夹紧力，调定夹紧工件所需夹紧力，减压阀调定压力低于主系统压力，且保减压阀调定压力低于主系统压力，且保持出口压力稳定。持出口压力稳定。单向阀：单向阀：防止油液倒流，短时保压。防止油液倒流，短时保压。电磁阀：电磁阀：失电夹紧，确保安全。失电夹紧，确保安全。应用举例：应用举例：溢流阀减压阀单向阀增压回路增压回路增压回路是用来使局部油路或个别执行元件得到比主系统油压高得多的压力abpaAa=pbAb，且Aa＞Ab,则pb＞pa，起到增压作用。压力控制回路•卸荷回路卸荷回路11．卸荷．卸荷：：液压系统的执行元件短时间停液压系统的执行元件短时间停止运动止运动((如测量、装卸工件如测量、装卸工件))时，应使泵作空载运转，即液时，应使泵作空载运转，即液压泵卸荷。压泵卸荷。22．目的．目的：：节省功率损耗、减少油液发热、节省功率损耗、减少油液发热、延长泵的寿命。延长泵的寿命。33．类型．类型：：11）用三位换向阀的卸荷回）...
