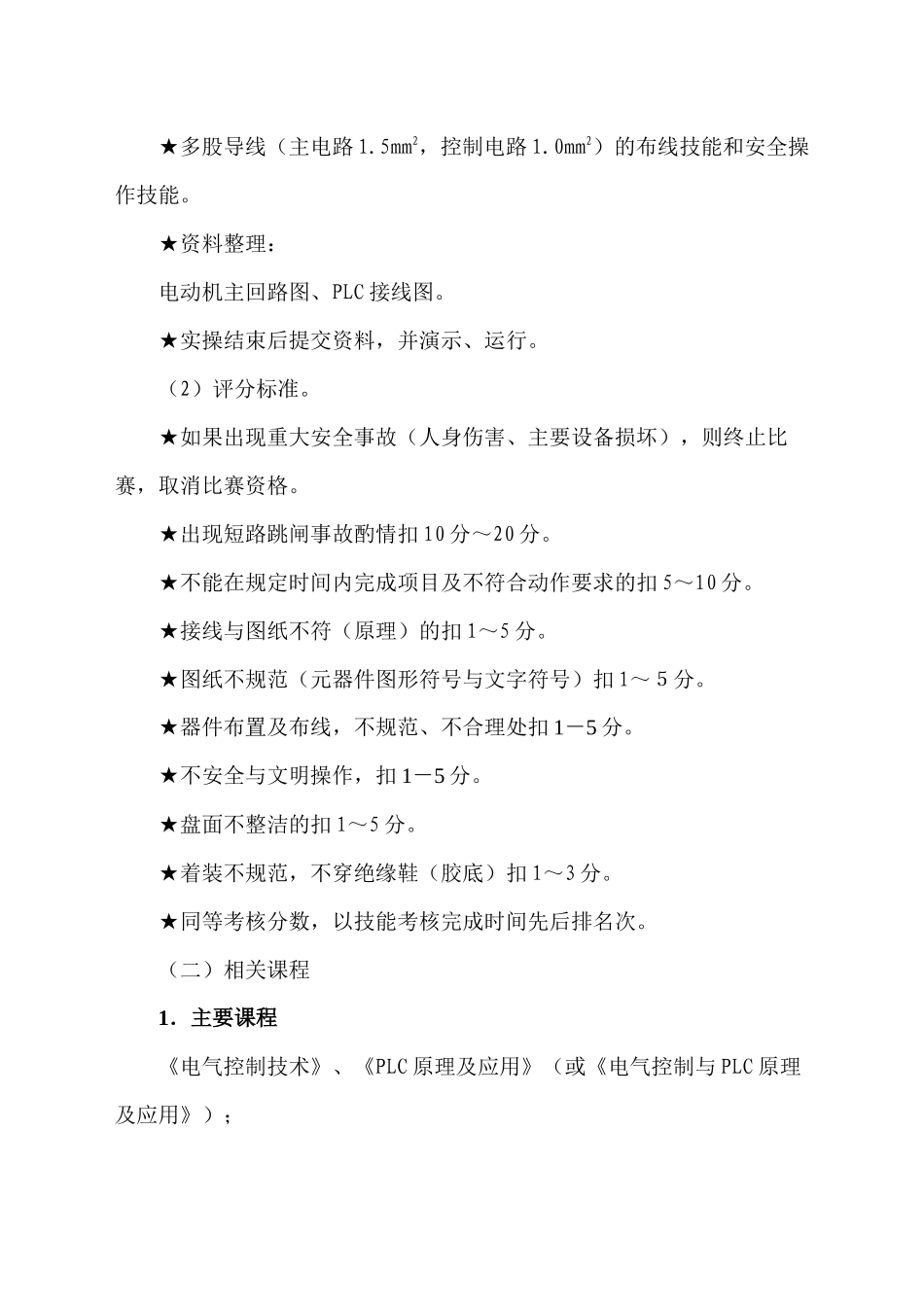

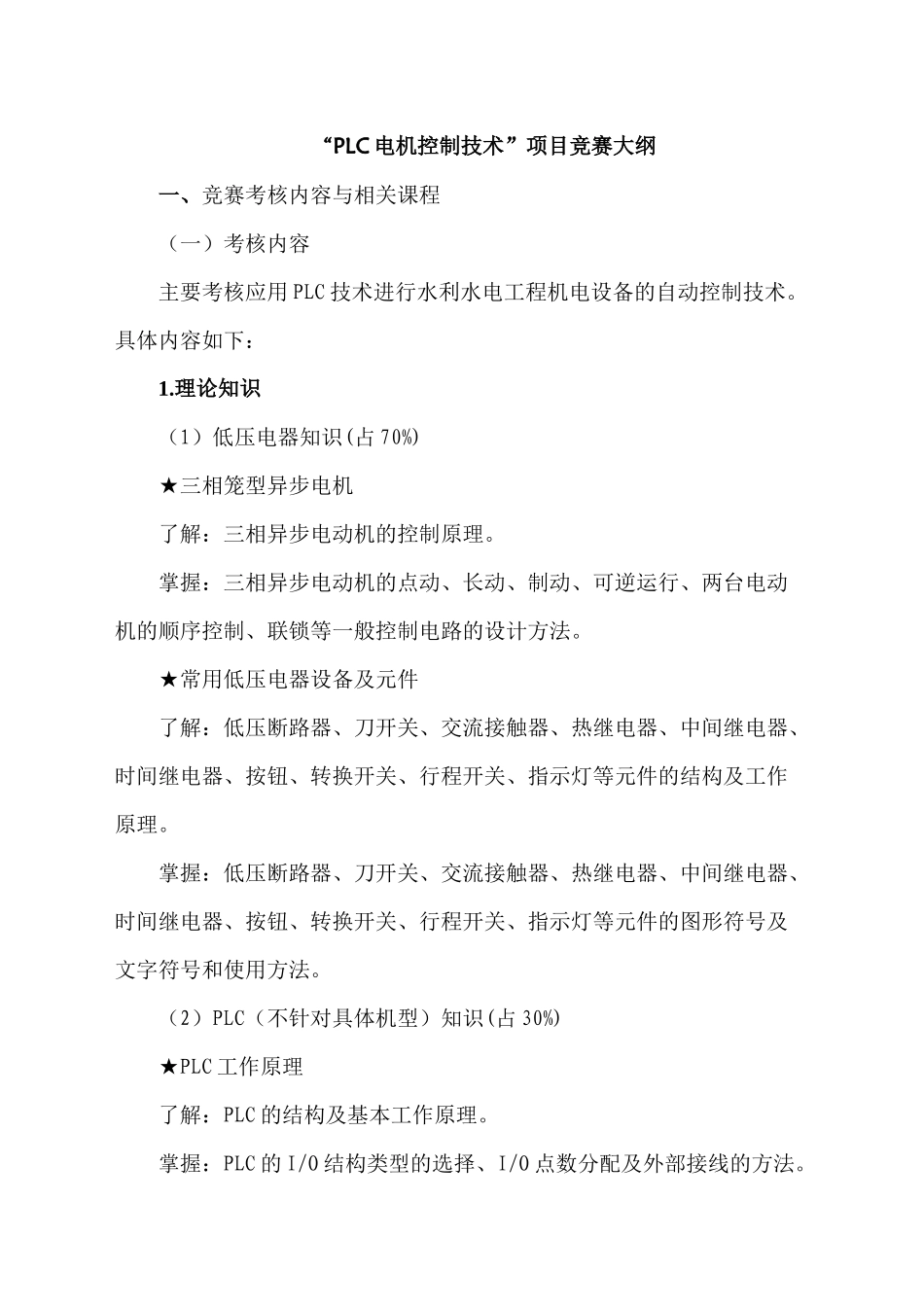

“PLC 电机控制技术”项目竞赛大纲一、竞赛考核内容与相关课程（一）考核内容主要考核应用 PLC 技术进行水利水电工程机电设备的自动控制技术。具体内容如下：1.理论知识（1）低压电器知识(占 70%)★三相笼型异步电机了解：三相异步电动机的控制原理。掌握：三相异步电动机的点动、长动、制动、可逆运行、两台电动机的顺序控制、联锁等一般控制电路的设计方法。★常用低压电器设备及元件了解：低压断路器、刀开关、交流接触器、热继电器、中间继电器、时间继电器、按钮、转换开关、行程开关、指示灯等元件的结构及工作原理。掌握：低压断路器、刀开关、交流接触器、热继电器、中间继电器、时间继电器、按钮、转换开关、行程开关、指示灯等元件的图形符号及文字符号和使用方法。（2）PLC（不针对具体机型）知识(占 30%)★PLC 工作原理了解：PLC 的结构及基本工作原理。掌握：PLC 的 I/O 结构类型的选择、I/O 点数分配及外部接线的方法。★PLC 常用指令的应用理解：PLC 指令的功能。掌握：常用的 PLC 基本指令及部分功能指令的使用。★PLC 程序设计掌握：熟练使用时序控制、逻辑控制、步进控制等程序设计方法，进行 PLC 用户程序设计；绘制梯形图的方法。2.实践技能（1）技能点★小型 PLC（24 点以内）的应用技能。★电机正反转控制。★电机手动/自动（PLC）控制切换。★PLC 的两级变频器控制，变频器容量 0.75KW。★液位控制（单台电机）供水模式：上限停止、下限起动。排水模式：上限起动、下限停止。★顺序控制两台电动机顺序起动和顺序停止。★时间控制例：交通灯、发光器件的循环显示。★电动机的过载、短路等保护措施。★各种元器件的安装、调试技能（一、二次的分区布置及安装工艺）。★多股导线（主电路 1.5mm2，控制电路 1.0mm2）的布线技能和安全操作技能。★资料整理：电动机主回路图、PLC 接线图。★实操结束后提交资料，并演示、运行。（2）评分标准。★如果出现重大安全事故（人身伤害、主要设备损坏），则终止比赛，取消比赛资格。★出现短路跳闸事故酌情扣 10 分～20 分。★不能在规定时间内完成项目及不符合动作要求的扣 5～10 分。★接线与图纸不符（原理）的扣 1～5 分。★图纸不规范（元器件图形符号与文字符号）扣 1～５分。★器件布置及布线，不规范、不合理处扣 1－5 分。★不安全与文明操作，扣 1－5 分。★盘面不整洁的扣 1～5 分。★着装不规范，不穿绝缘鞋（胶底）扣 1～3 分。...
