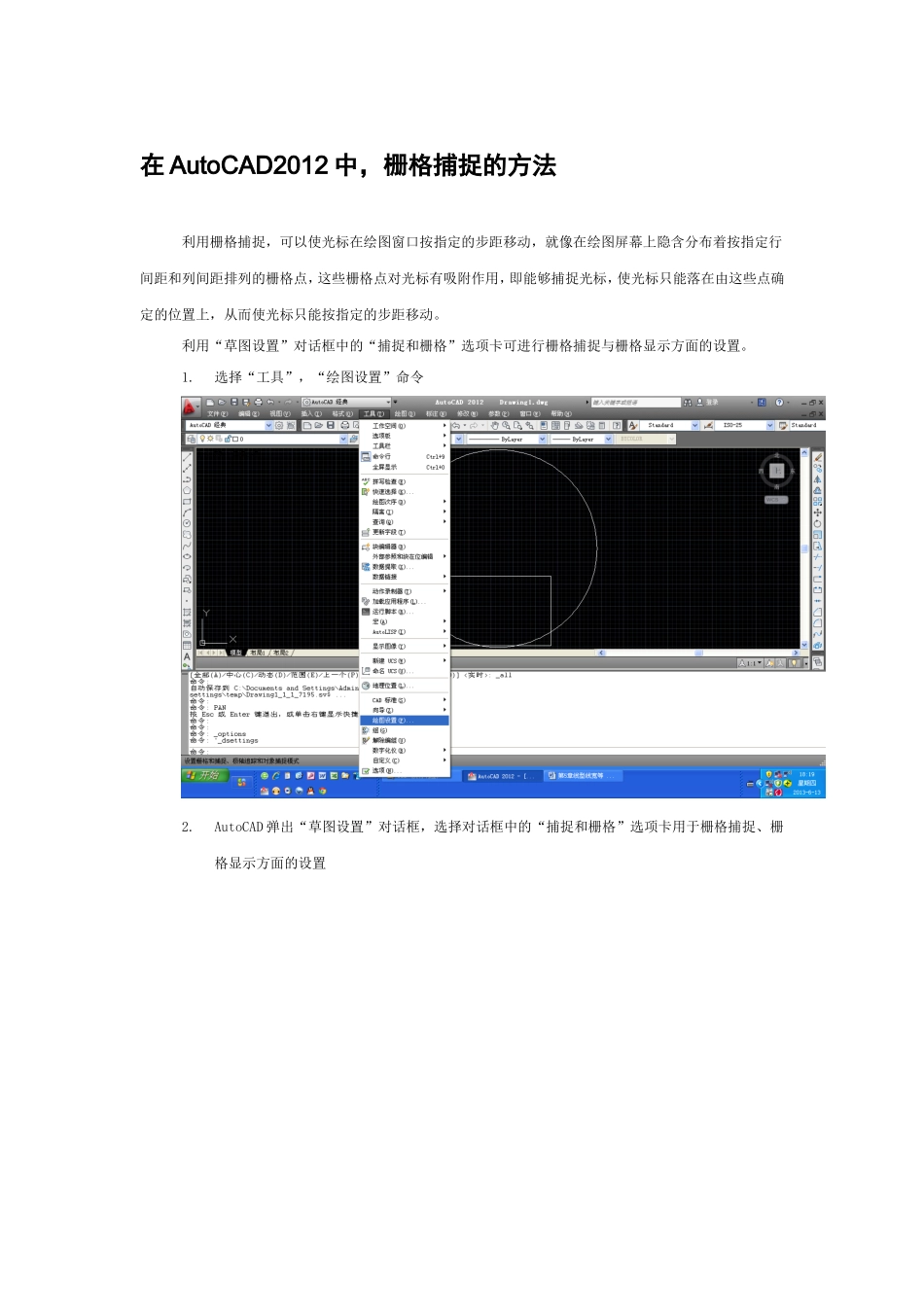

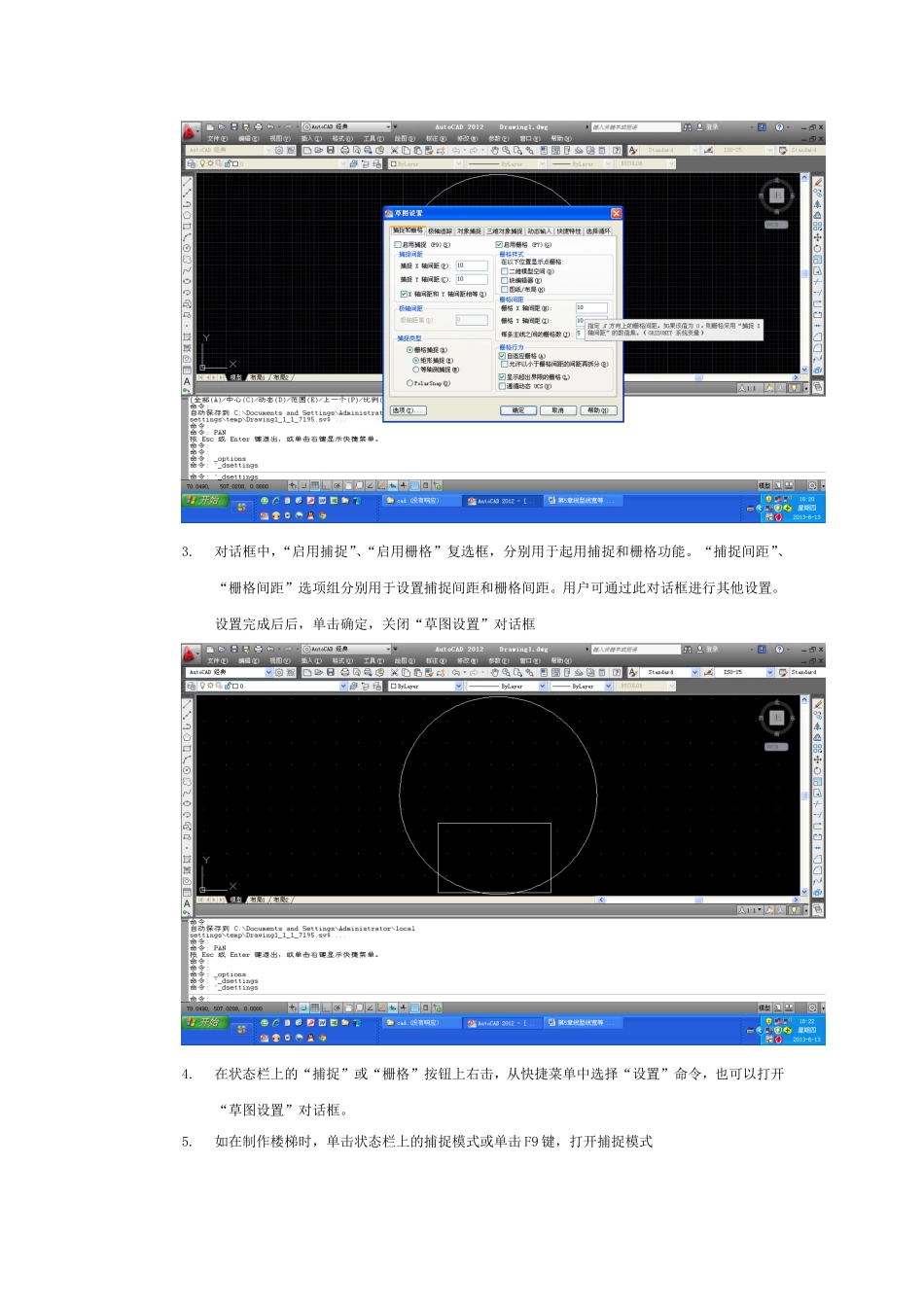

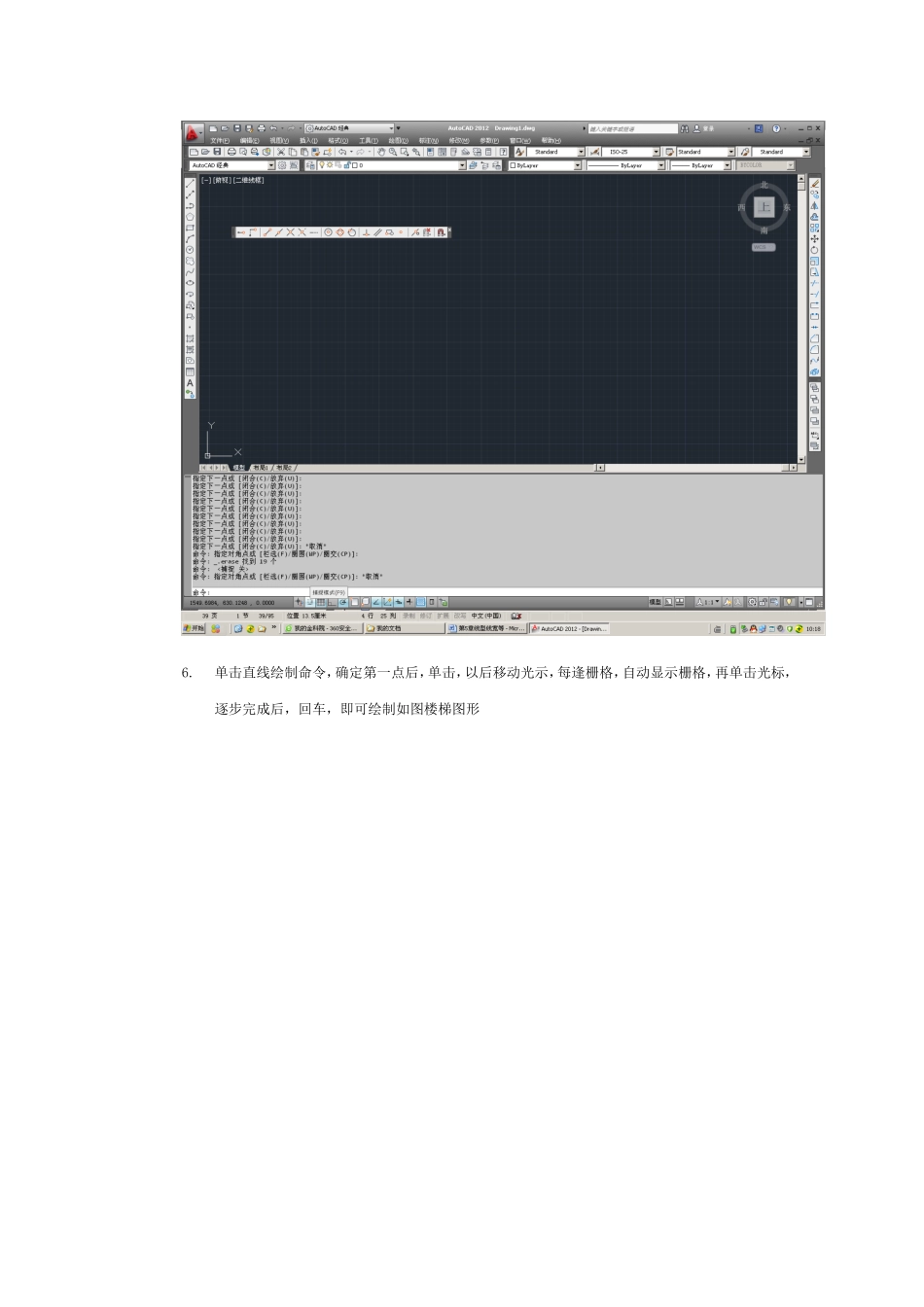

在AutoCAD2012中，栅格捕捉的方法利用栅格捕捉，可以使光标在绘图窗口按指定的步距移动，就像在绘图屏幕上隐含分布着按指定行间距和列间距排列的栅格点，这些栅格点对光标有吸附作用，即能够捕捉光标，使光标只能落在由这些点确定的位置上，从而使光标只能按指定的步距移动。利用“草图设置”对话框中的“捕捉和栅格”选项卡可进行栅格捕捉与栅格显示方面的设置。1.选择“工具”，“绘图设置”命令2.AutoCAD弹出“草图设置”对话框，选择对话框中的“捕捉和栅格”选项卡用于栅格捕捉、栅格显示方面的设置3.对话框中，“启用捕捉”、“启用栅格”复选框，分别用于起用捕捉和栅格功能。“捕捉间距”、“栅格间距”选项组分别用于设置捕捉间距和栅格间距。用户可通过此对话框进行其他设置。设置完成后后，单击确定，关闭“草图设置”对话框4.在状态栏上的“捕捉”或“栅格”按钮上右击，从快捷菜单中选择“设置”命令，也可以打开“草图设置”对话框。5.如在制作楼梯时，单击状态栏上的捕捉模式或单击F9键，打开捕捉模式6.单击直线绘制命令，确定第一点后，单击，以后移动光示，每逢栅格，自动显示栅格，再单击光标，逐步完成后，回车，即可绘制如图楼梯图形
