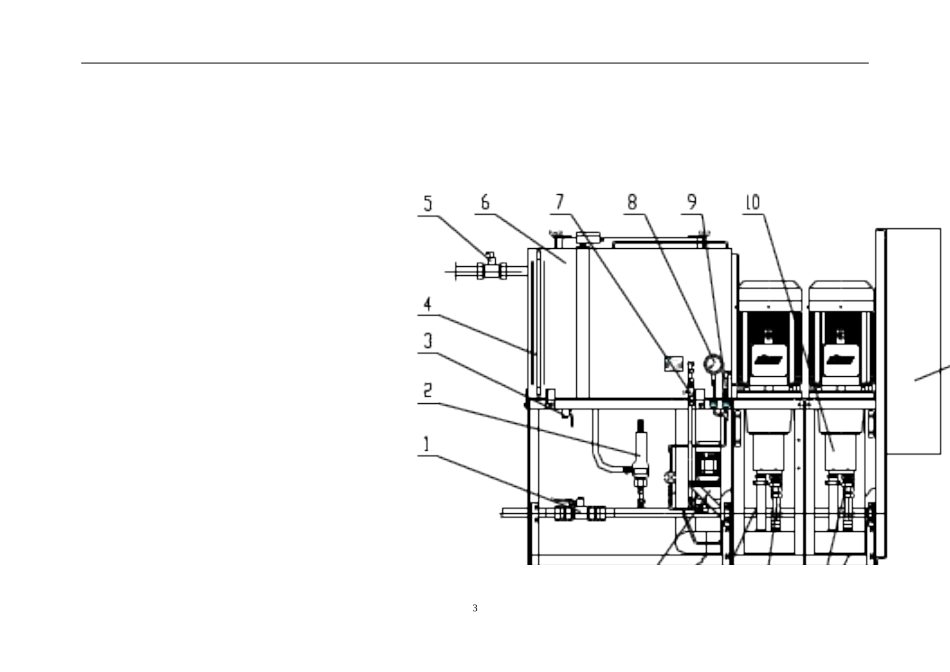

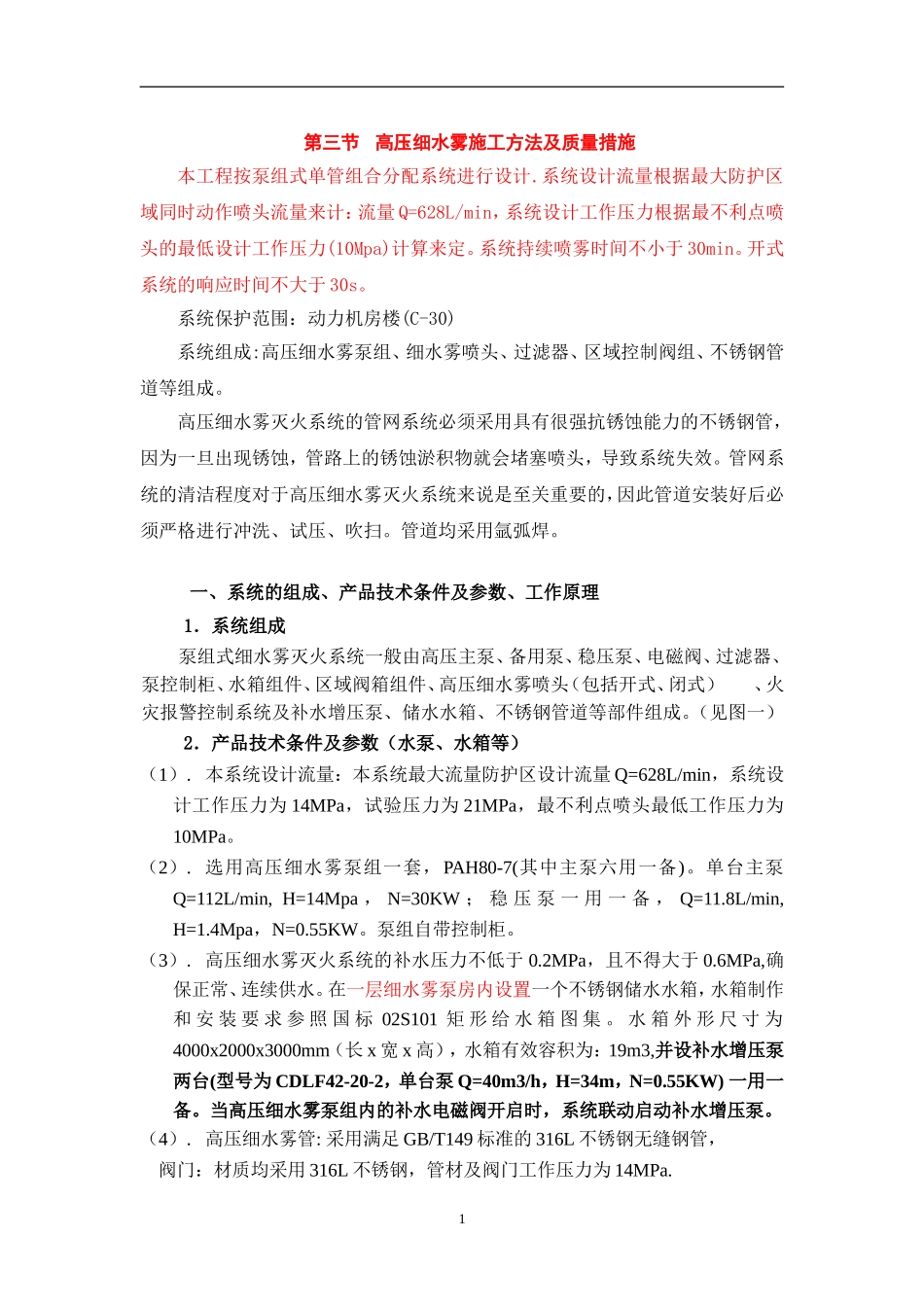

1第三节高压细水雾施工方法及质量措施本工程按泵组式单管组合分配系统进行设计.系统设计流量根据最大防护区域同时动作喷头流量来计：流量Q=628L/min，系统设计工作压力根据最不利点喷头的最低设计工作压力(10Mpa)计算来定。系统持续喷雾时间不小于30min。开式系统的响应时间不大于30s。系统保护范围：动力机房楼(C-30)系统组成:高压细水雾泵组、细水雾喷头、过滤器、区域控制阀组、不锈钢管道等组成。高压细水雾灭火系统的管网系统必须采用具有很强抗锈蚀能力的不锈钢管，因为一旦出现锈蚀，管路上的锈蚀淤积物就会堵塞喷头，导致系统失效。管网系统的清洁程度对于高压细水雾灭火系统来说是至关重要的，因此管道安装好后必须严格进行冲洗、试压、吹扫。管道均采用氩弧焊。一、系统的组成、产品技术条件及参数、工作原理1．系统组成泵组式细水雾灭火系统一般由高压主泵、备用泵、稳压泵、电磁阀、过滤器、泵控制柜、水箱组件、区域阀箱组件、高压细水雾喷头（包括开式、闭式）、火灾报警控制系统及补水增压泵、储水水箱、不锈钢管道等部件组成。（见图一）2．产品技术条件及参数（水泵、水箱等）（1）.本系统设计流量：本系统最大流量防护区设计流量Q=628L/min，系统设计工作压力为14MPa，试验压力为21MPa，最不利点喷头最低工作压力为10MPa。（2）.选用高压细水雾泵组一套，PAH80-7(其中主泵六用一备)。单台主泵Q=112L/min,H=14Mpa，N=30KW；稳压泵一用一备，Q=11.8L/min,H=1.4Mpa，N=0.55KW。泵组自带控制柜。（3）.高压细水雾灭火系统的补水压力不低于0.2MPa，且不得大于0.6MPa,确保正常、连续供水。在一层细水雾泵房内设置一个不锈钢储水水箱，水箱制作和安装要求参照国标02S101矩形给水箱图集。水箱外形尺寸为4000x2000x3000mm（长x宽x高），水箱有效容积为：19m3,并设补水增压泵两台(型号为CDLF42-20-2，单台泵Q=40m3/h，H=34m，N=0.55KW)一用一备。当高压细水雾泵组内的补水电磁阀开启时，系统联动启动补水增压泵。（4）.高压细水雾管:采用满足GB/T149标准的316L不锈钢无缝钢管，阀门：材质均采用316L不锈钢，管材及阀门工作压力为14MPa.2（5）.开式喷头K＝1.19（6）.闭式喷头K＝1.2534图1高压细水雾泵组组成图5系统工作原理1．开式系统工作原理工作原理：在准工作状况下，细水雾系统从泵组出口至区域阀前的管网内，维持一定压力，当压力低于稳压泵的设定启动压力1Mpa时，稳压泵启动，使系统管网维持稳定压力（1-1.2）MPa，稳压泵运行超过10s后压力仍达不到1.2MPa时，主泵启动，稳压泵停止。设备调节水箱进水口处设有补水电磁阀，水源经过过滤器和补水电磁阀后进入水箱；水箱配有液位控制器，实现对水箱水位的自动控制。补水电磁阀在水箱低水位时打开，高水位时关闭。2．闭式湿式系统工作原理在准工作状况下，细水雾系统从泵组出口至喷头前的管网内，维持一定压力，当闭式喷头玻璃泡的温度达到动作温度时，玻璃泡破碎，管道压力下降压力低于稳压泵的设定启动压力1Mpa时，稳压泵启动，使系统管网维持稳定压力（1-1.2）MPa，稳压泵运行超过10s后压力仍达不到1.2MPa时，主泵启动，稳压泵停止。流量开关反馈系统喷放信号，主机接收到该反馈信号后联动开启喷雾指示灯。6图3高压细水雾灭火系统运行流程图7图2高压细水雾灭火系统工作原理图8系统的操作细水雾系统具有自动启动，手动电动启动（远程或就地）、机械应急启动三种启动方式。1．系统自动启动当保护区内发生火灾时，火灾探测器探测到火灾，发出信号至火灾报警控制器。火灾报警控制器根据火灾探测器的地址确认发生火灾的区域，然后发出联动启动灭火系统的控制信号，打开相应的区域阀。区域阀打开后管道压力下降，稳压泵自动启动运行超过10秒钟后因为压力仍达不到12bar，高压主泵自动启动，系统管道内水迅速达到工作压力，并通过高压细水雾喷头喷射而出，产生细水雾扑灭火灾。2．系统手动电气启动远程启动：当人发现火灾发生时，在火灾探测器尚未动作的情况下，可以通过远程消防控制中心启动相应区域的电动阀（或电磁阀）按钮，达到启动区域阀的目的，水泵能自动启动进行供水灭火。就地启动：在人发现火灾时，也可就地打开区...
