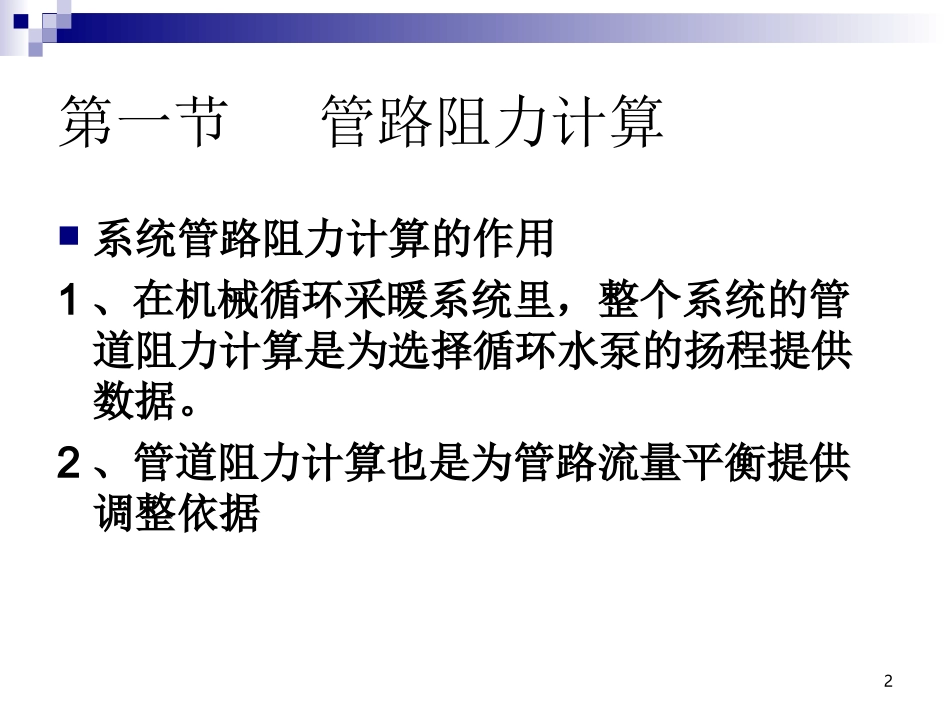

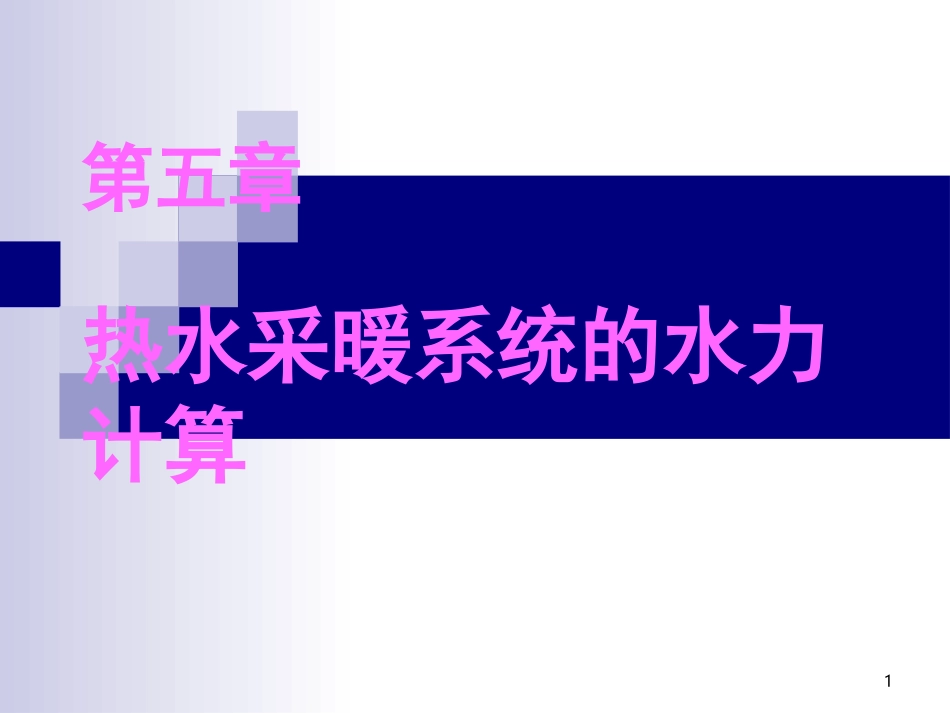

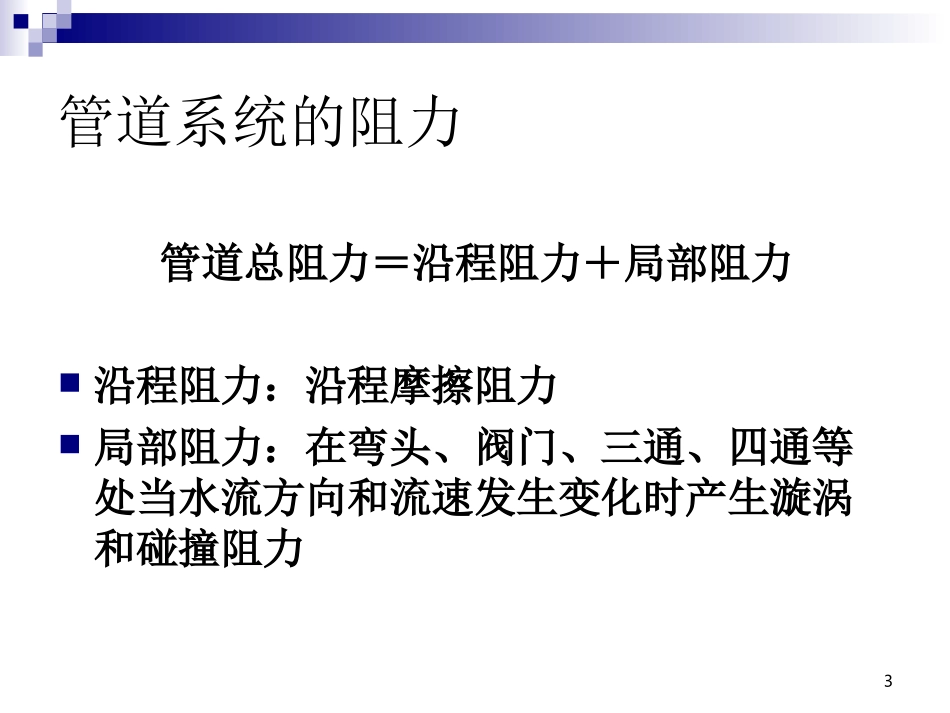

1第五章热水采暖系统的水力计算2第一节管路阻力计算系统管路阻力计算的作用1、在机械循环采暖系统里，整个系统的管道阻力计算是为选择循环水泵的扬程提供数据。2、管道阻力计算也是为管路流量平衡提供调整依据3管道系统的阻力管道总阻力＝沿程阻力＋局部阻力沿程阻力：沿程摩擦阻力局部阻力：在弯头、阀门、三通、四通等处当水流方向和流速发生变化时产生漩涡和碰撞阻力4沿程阻力：局部阻力)(22PaLvdRL)(22PavZ5沿程阻力：局部阻力)(22PaLvdRL)(22PavZPav22动压mPavdR/22比摩阻6比摩阻可以查表格动压可以查表局部阻力系数查表在计算中，热负荷、流量、流速的关系要分析清楚，单位要注意统一7查表附录表5－1为热水采暖系统管道水力计算表附录表5－2为热水及蒸汽采暖系统局部阻力系数表附录表5－3为热水采暖动压头ρv2/2表（95－70℃系统）附录表5－6为热水采暖局部阻力值Z8管路计算计算出最不利环路阻力阻力最大环路目的：确定管路总阻力流程最长的环路流量最大的环路计算出阻力最小环路与最大环路的阻力进行比较按照规定的允许范围进行管路调整■分清并联环路9G1G3G2G＝泵的流量＝G1+G2+G3PBPCBCB点和C点之间的压力差是一个恒定的数。AD10第二节热水采暖管路设计方法11管路设计基本原则1、管网干管管径，不应小于DN50，通往单体建筑（热用户）的管径，一般不宜小于下列尺寸：蒸汽管道：DN25热水管道：DN32室内采暖系统供回水干管不应小于DN20122、热水采暖系统的各并联环路之间的计算压力损失相差额系统形式允许差值（％）系统形式允许差值（％）双管同程式15单管同程式10双管异程式25单管异程式15133、确定热水主干线管径时，宜采用经济比摩阻。室内系统主干线设计比摩阻一般可取80～160Pa/m室外管网的主干线比摩阻一般可取40～80Pa/m4、蒸汽热力网的凝结水管道设计比摩阻可采用80~100Pa/m。14管道内热媒的最大允许流速（m/s）管径（DN）热水高压蒸汽有特殊安静要求的室内管道一般室内管道生产厂房汽水同向汽水逆向150.50.81.02511200.651.01.34016250.81.21.55020321.01.41.85522401.01.82.06024501.02.02.57028＞501.02.03.0803215热水采暖管道的推荐流速管径（DN）流速（m/s）管径（DN）流速（m/s）150.26400.64200.35500.78250.41700.91320.52≥801.116并联管路阻力计算例题：有一供水温度为95℃，回水温度为70℃的热水采暖系统，见平面及系统图，计算该系统的阻力损失。17采暖平面图181231管段长8.5m2管段长10m3管段长7.2m1‘管段长10m2’管段长7.2m3‘管段长8.5m19管路阻力计算当量法一、当量阻力法P72将沿程阻力折合成局部阻力计算二、当量长度法P73将局部阻力折合成沿程阻力计算2021课程设计单元设计系统参考22第三节热水采暖系统设计步骤23热水采暖系统设计步骤：1、计算建筑物热负荷－－按房间计算建筑物维护结构基本耗热量（温差修正、朝向修正）维护结构的附加耗热量（高度附加、外门附加、风力附加）冷风渗透耗热量（缝隙法、换气次数法、百分比法）242、确定采暖系统形式－－与散热器的连接方式（单管或双管系统）－－主干管同程或异程（主要根据建筑构造决定）253、选择并布置散热器－－根据房间热负荷计算散热器大小－－单管系统散热器的平均水温应根据负荷进行计算；双管系统散热器的平均水温是供水温度与回水温度的平均值。－－一般布置在窗台下，也可以布置在侧墙上264、布置立管位置及供回水主干管路走向－－立管一般都布置在墙角，可以单侧连接散热器，也可以双侧连接散热器。－－注意立管和散热器连接的水平支管长度一般要>400mm。－－注意布置散热器时的空间位置275、进行水力计算－－根据推荐流速和系统流量（负荷）确定系统管径。－－水力计算的目的是确定系统阻力（需要的供水压力）－－水力计算还要确定系统的最大阻力回路和最小阻力回路之差是否满足规范要求。不能满足的要对管径进行调整。286、统计工程量管材（米）散热器（片、根、米）阀门（个）－－截止阀、过滤阀、平衡阀仪表（个）－－温度计、压力表保温材料（立方米）...
