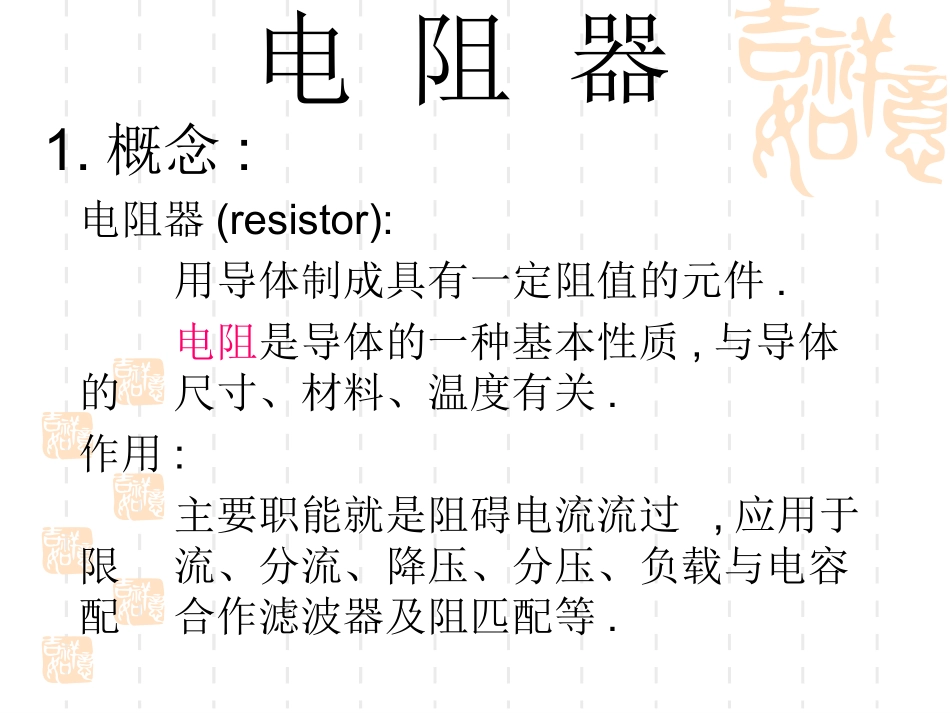

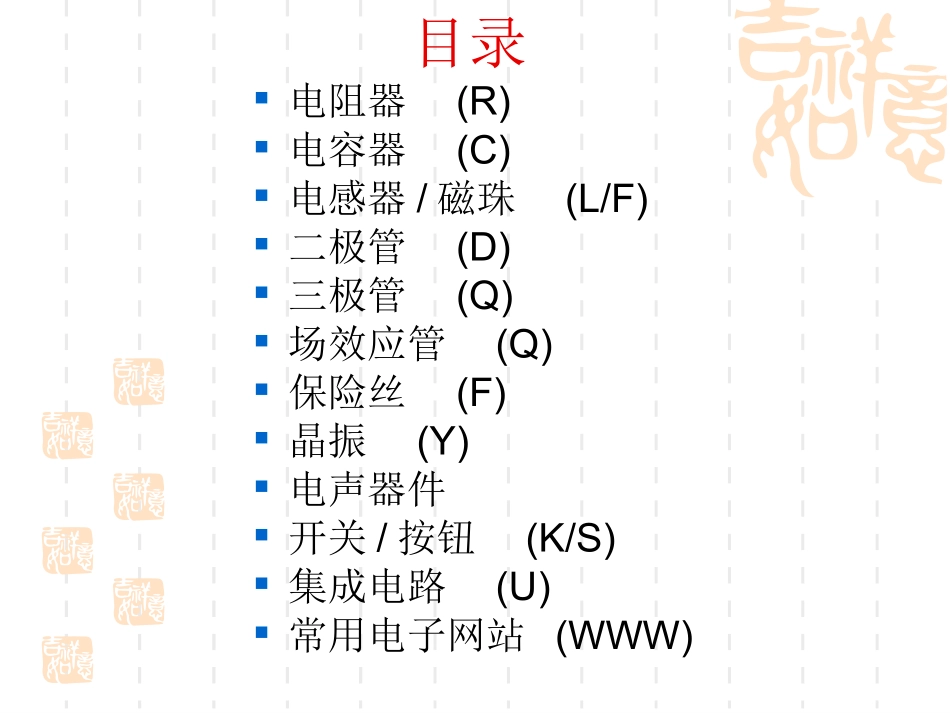

常用电子元器件选型与应用目录电阻器(R)电容器(C)电感器/磁珠(L/F)二极管(D)三极管(Q)场效应管(Q)保险丝(F)晶振(Y)电声器件开关/按钮(K/S)集成电路(U)常用电子网站(WWW)1.概念:电阻器(resistor):用导体制成具有一定阻值的元件.电阻是导体的一种基本性质,与导体的尺寸、材料、温度有关.作用:主要职能就是阻碍电流流过,应用于限流、分流、降压、分压、负载与电容配合作滤波器及阻匹配等.电阻器2.电阻的分类:a.按阻值特性:固定电阻、可调电阻、特种电阻(敏感电阻).不能调节的,我们称之为固定电阻,而可以调节的,我们称之为可调电阻.常见的例如收音机音量调节的,主要应用于电压分配的,我们称之为电位器.b.按制造材料:碳膜电阻、金属膜电阻、线绕电阻等.C.按安装方式:插件电阻、贴片电阻.3.常见电阻图示:4.电阻的主要参数:a.标称阻值:标称在电阻器上的电阻值称为标称值.单位:Ω,kΩ,MΩ.标称值是根据国家制定的标准系列标注的,不是生产者任意标定的.不是所有阻值的电阻器都存在.b.允许误差:电阻器的实际阻值对于标称值的最大允许偏差范围称为允许误差.误差代码:F、G、J、K…c.额定功率:指在规定的环境温度下,假设周围空气不流通,在长期连续工作而不损坏或基本不改变电阻器性能的情况下,电阻器上允许的消耗功率.常见的有1/16W、1/8W、1/4W、1/2W、1W、2W、5W、10W5.阻值和误差的标注方法:a.直标法—将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上.eg:5.1kΩ5%5.1kΩJb.文字符号法—将文字、数字两者有规律组合起来表示电阻器的主要参数.eg:0.1Ω=Ω1=0R1,3.3Ω=3Ω3=3R3,3K3=3.3KΩc.色标法—用不同颜色的色环来表示电阻器的阻值及误差等级.普通电阻一般有4环表示,精密电阻用5环.d.贴片电阻标注方法:前两位表示有效数,第三位表示有效值后加零的个数.0-10欧带小数点电阻值表示为XRX,RXX.eg:471=470Ω105=1M2R2=2.2Ω6.色环电阻第一环如何确定:a.四环电阻:因表示误差的色环只有金色或银色,色环中的金色或银色环一定是第四环.b.五环电阻:(1)从阻值范围判断:因为一般电阻范围是0-10M,如果我们读出的阻值超过这个范围,可能是第一环选错了.(2)从误差环的颜色判断:表示误差的色环颜色有银、金、紫、蓝、绿、红、棕.如里靠近电阻器端头的色环不是误差颜色,则可确定为第一环.7.普通电阻的选用常识:a.正确选有电阻器的阻值和误差:阻值选用:原则是所用电阻器的标称阻值与所需电阻器阻值差值越小越好.误差选用:时间常数RC电路所需电阻器的误差尽量小.一般可选5%以内.对退耦电路,反馈电路滤波电路负载电路对误差要求不太高.可选10%-20%的电阻器.b.注意电阻器的极限参数:额定电压:当实际电压超过额定电压时,即便满足功率要求,电阻器也会被击穿损坏.额定功率:所选电阻器的额定功率应大于实际承受功率的两倍以上,保证电阻器在电路中长期工作的可靠性.C.要首选通用型电阻器:通用型电阻器种类较多、规格齐全、生产批量大,且阻值范围、外观形状、体积大小都有挑选的余的,便于采购、维修.d.根据电路特点选用:高频电路:分布参数越小越好,应选用金属膜电阻、金属氧化膜电阻等高频电阻.低频电路:绕线电阻、碳膜电阻都适用.功率放大电路、偏置电路、取样电路:电路对稳定性要求比较高,应选温度系数小的电阻器.退耦电路、滤波电路:对阻值变化没有严格要求,任何类电阻器都适用.e.根据电路板大小选用电阻:8.敏感电阻器常识:a.热敏电阻:是一种对温度极为敏感的电阻器.分为正温度系数和负温度系数电阻器.选用时不仅要注意其额定功率、最大工作电压、标称阻值,更要注意最高工作温度和电阻温度系数等参数,并注意阻值变化方向.b.光敏电阻:阻值随着光线的强弱而发生变化的电阻器.分为可见光光敏电阻、红外光光敏电阻、紫外光光敏电阻.选用时先确定电路的光谱特性.c.压敏电阻:是对电压变化很敏感的非线性电阻器.当电阻器上的电压在标称值内时,电阻器上的阻值呈无穷大状态,当电压略高于标称电压时,其阻值很快下降,使电阻器处于导通状态,当电压减小到标称电压以下时,其阻值又开始增加.压敏电阻分为无极性(对称型)和有极性(非对称型)压敏电阻.选用时,压敏电阻器的标称电压值应是加在压敏电...
