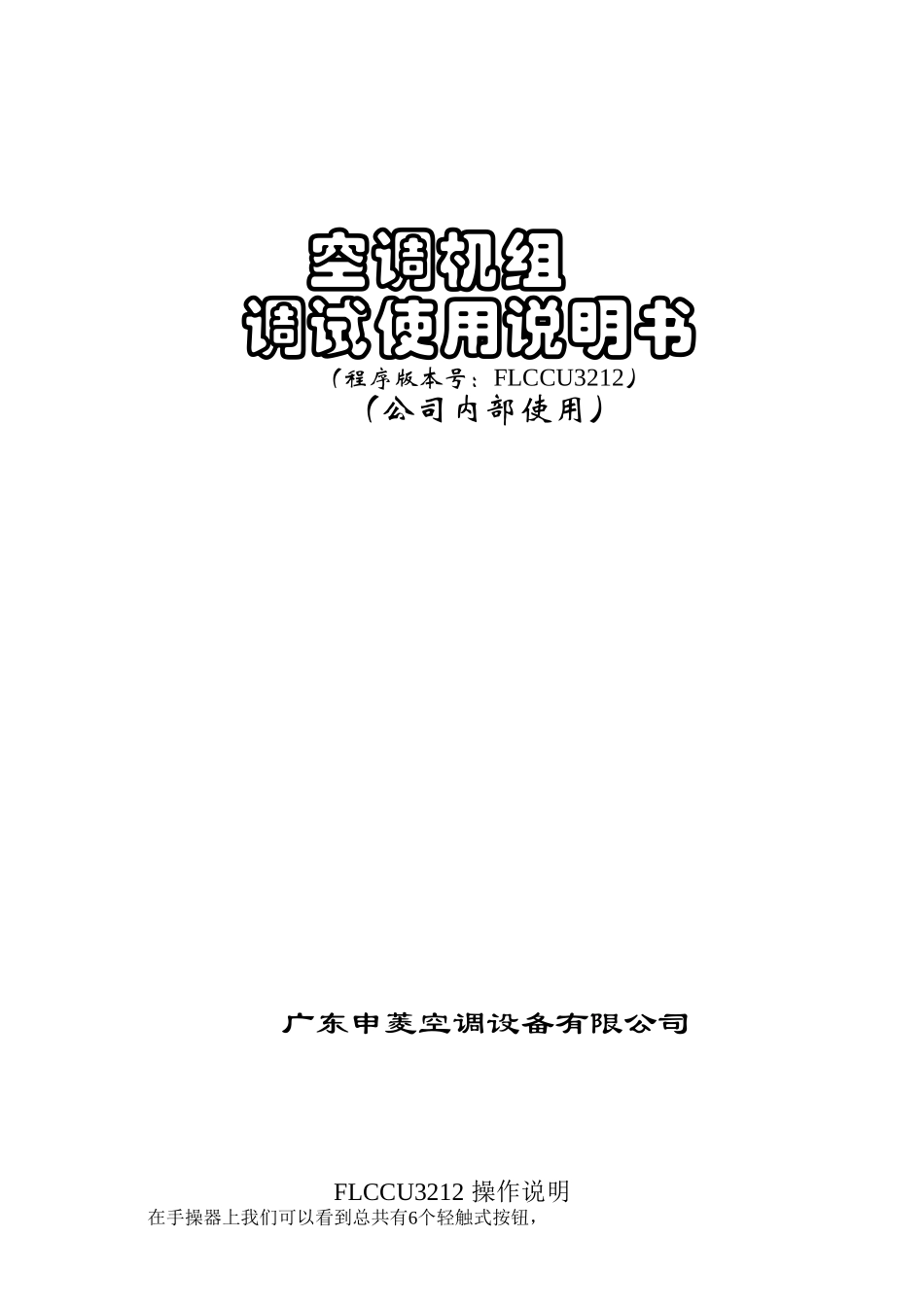

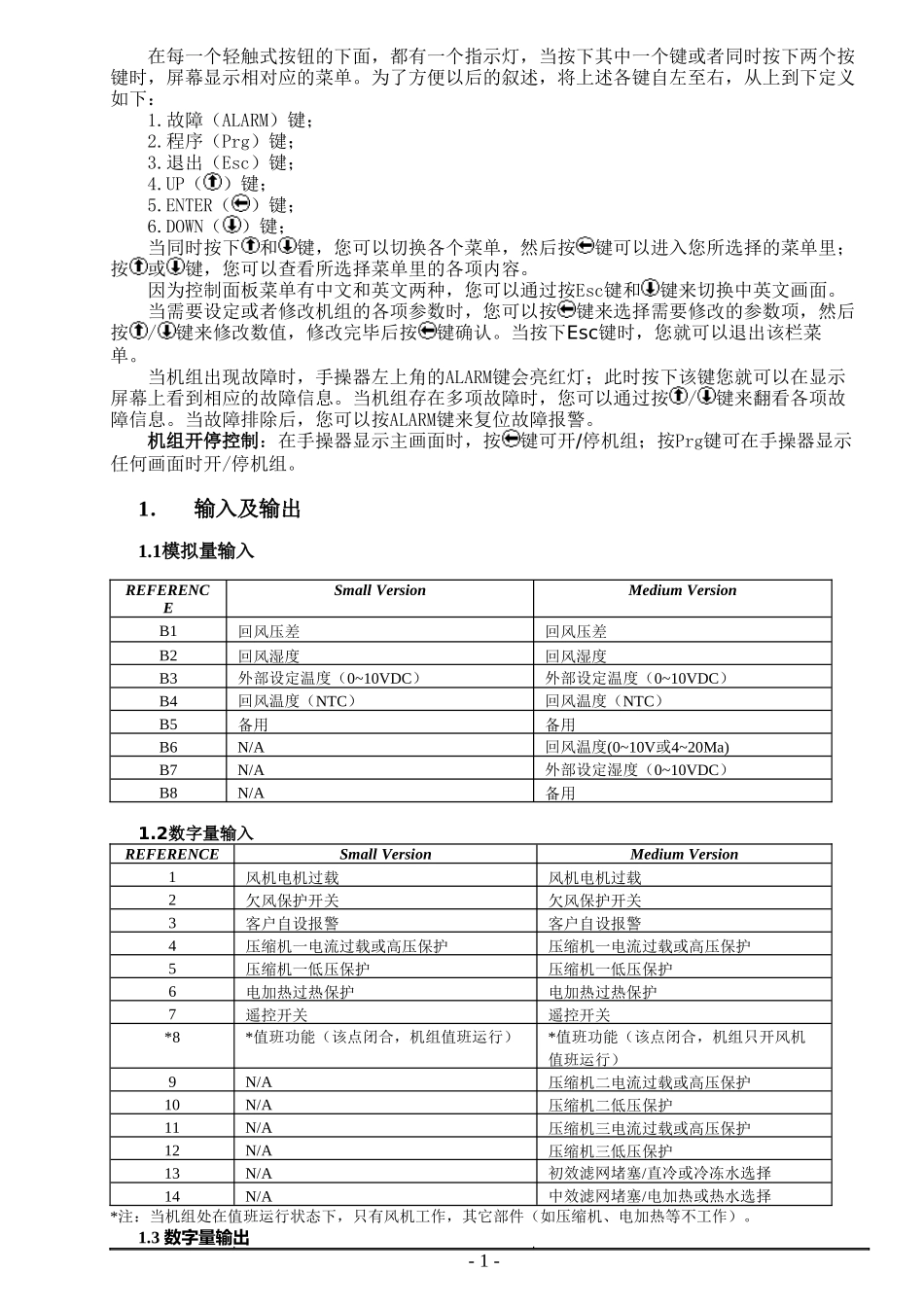

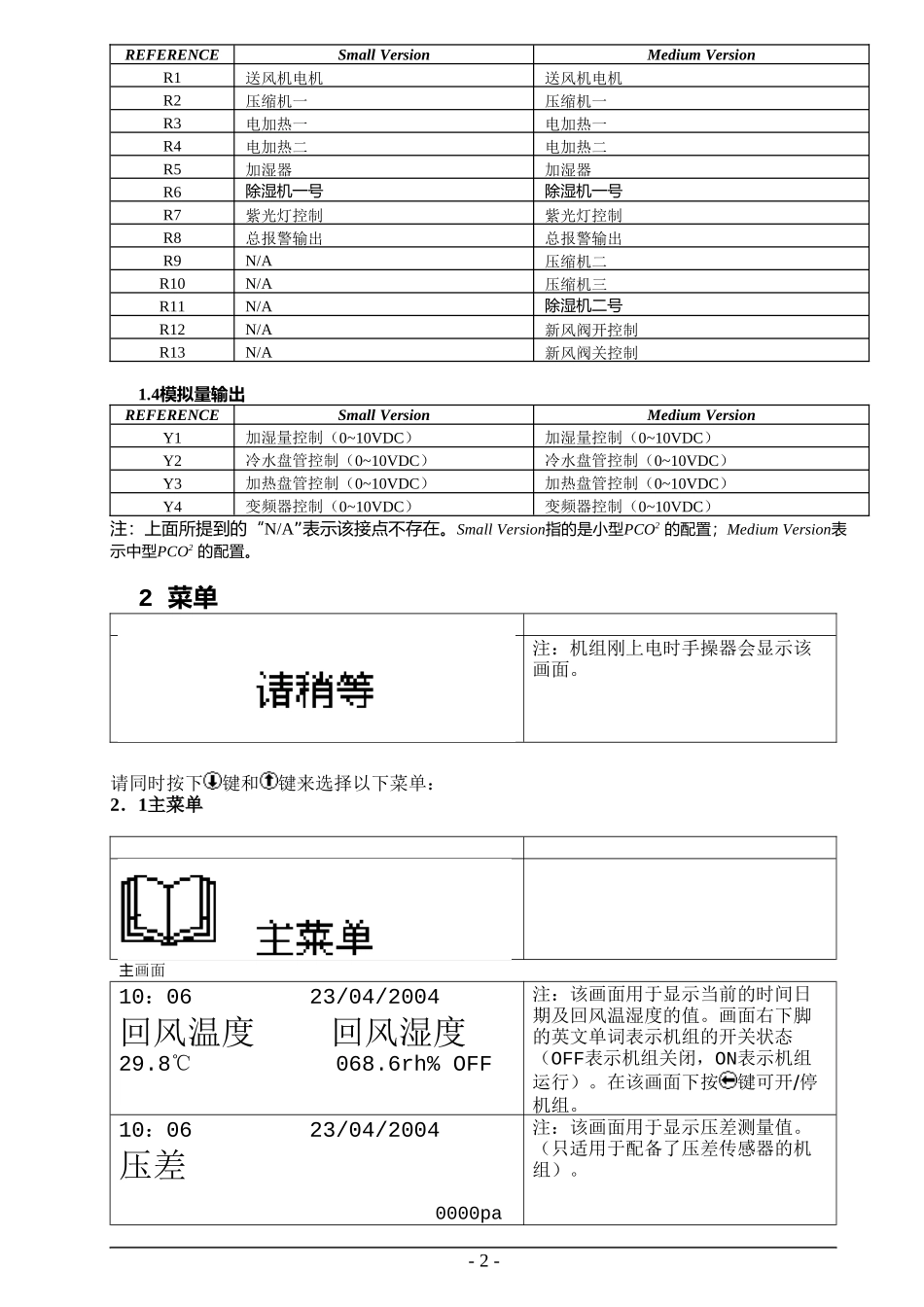

空调机组调试使用说明书（程序版本号：FLCCU3212）（公司内部使用）广东申菱空调设备有限公司FLCCU3212操作说明在手操器上我们可以看到总共有6个轻触式按钮，在每一个轻触式按钮的下面，都有一个指示灯，当按下其中一个键或者同时按下两个按键时，屏幕显示相对应的菜单。为了方便以后的叙述，将上述各键自左至右，从上到下定义如下：1.故障（ALARM）键；2.程序（Prg）键；3.退出（Esc）键；4.UP（）键；5.ENTER（）键；6.DOWN（）键；当同时按下和键，您可以切换各个菜单，然后按键可以进入您所选择的菜单里；按或键，您可以查看所选择菜单里的各项内容。因为控制面板菜单有中文和英文两种，您可以通过按Esc键和键来切换中英文画面。当需要设定或者修改机组的各项参数时，您可以按键来选择需要修改的参数项，然后按/键来修改数值，修改完毕后按键确认。当按下Esc键时，您就可以退出该栏菜单。当机组出现故障时，手操器左上角的ALARM键会亮红灯；此时按下该键您就可以在显示屏幕上看到相应的故障信息。当机组存在多项故障时，您可以通过按/键来翻看各项故障信息。当故障排除后，您可以按ALARM键来复位故障报警。机组开停控制：在手操器显示主画面时，按键可开/停机组；按Prg键可在手操器显示任何画面时开/停机组。1．输入及输出1.1模拟量输入REFERENCESmallVersionMediumVersionB1回风压差回风压差B2回风湿度回风湿度B3外部设定温度（0~10VDC）外部设定温度（0~10VDC）B4回风温度（NTC）回风温度（NTC）B5备用备用B6N/A回风温度(0~10V或4~20Ma)B7N/A外部设定湿度（0~10VDC）B8N/A备用1.2数字量输入REFERENCESmallVersionMediumVersion1风机电机过载风机电机过载2欠风保护开关欠风保护开关3客户自设报警客户自设报警4压缩机一电流过载或高压保护压缩机一电流过载或高压保护5压缩机一低压保护压缩机一低压保护6电加热过热保护电加热过热保护7遥控开关遥控开关*8*值班功能（该点闭合，机组值班运行）*值班功能（该点闭合，机组只开风机值班运行）9N/A压缩机二电流过载或高压保护10N/A压缩机二低压保护11N/A压缩机三电流过载或高压保护12N/A压缩机三低压保护13N/A初效滤网堵塞/直冷或冷冻水选择14N/A中效滤网堵塞/电加热或热水选择*注：当机组处在值班运行状态下，只有风机工作，其它部件（如压缩机、电加热等不工作）。1.3数字量输出-1-REFERENCESmallVersionMediumVersionR1送风机电机送风机电机R2压缩机一压缩机一R3电加热一电加热一R4电加热二电加热二R5加湿器加湿器R6除湿机一号除湿机一号R7紫光灯控制紫光灯控制R8总报警输出总报警输出R9N/A压缩机二R10N/A压缩机三R11N/A除湿机二号R12N/A新风阀开控制R13N/A新风阀关控制1.4模拟量输出REFERENCESmallVersionMediumVersionY1加湿量控制（0~10VDC）加湿量控制（0~10VDC）Y2冷水盘管控制（0~10VDC）冷水盘管控制（0~10VDC）Y3加热盘管控制（0~10VDC）加热盘管控制（0~10VDC）Y4变频器控制（0~10VDC）变频器控制（0~10VDC）注：上面所提到的“N/A”表示该接点不存在。SmallVersion指的是小型PCO2的配置；MediumVersion表示中型PCO2的配置。2菜单注：机组刚上电时手操器会显示该画面。请同时按下键和键来选择以下菜单：2．1主菜单主画面10：0623/04/2004回风温度回风湿度29.8℃068.6rh%OFF注：该画面用于显示当前的时间日期及回风温湿度的值。画面右下脚的英文单词表示机组的开关状态（OFF表示机组关闭，ON表示机组运行）。在该画面下按键可开/停机组。10：0623/04/2004压差0000pa注：该画面用于显示压差测量值。（只适用于配备了压差传感器的机组）。-2-机组状况：机组关闭温度设点25℃注：该画面用于机组开关状况的显示及温度设定值的显示。湿度设点55.0rh%注：该画面用于机组开关状况的显示及温度设定值的显示。加湿器(Y1)注：该画面用于加湿量控制输出的显示。冷水阀(Y2)注：该画面用于冷水阀开度控制输出的显示。（当机组配有冷水盘管时才会显示此画面）。热水阀(Y3)注：该画面用于热水/蒸汽阀开度控制输出的显示。（当机组配有热水/蒸汽盘管时才会显示此画面）。变频器(Y4)注：该画面用于变频器频率控制输出的显示。（当机组风机...
