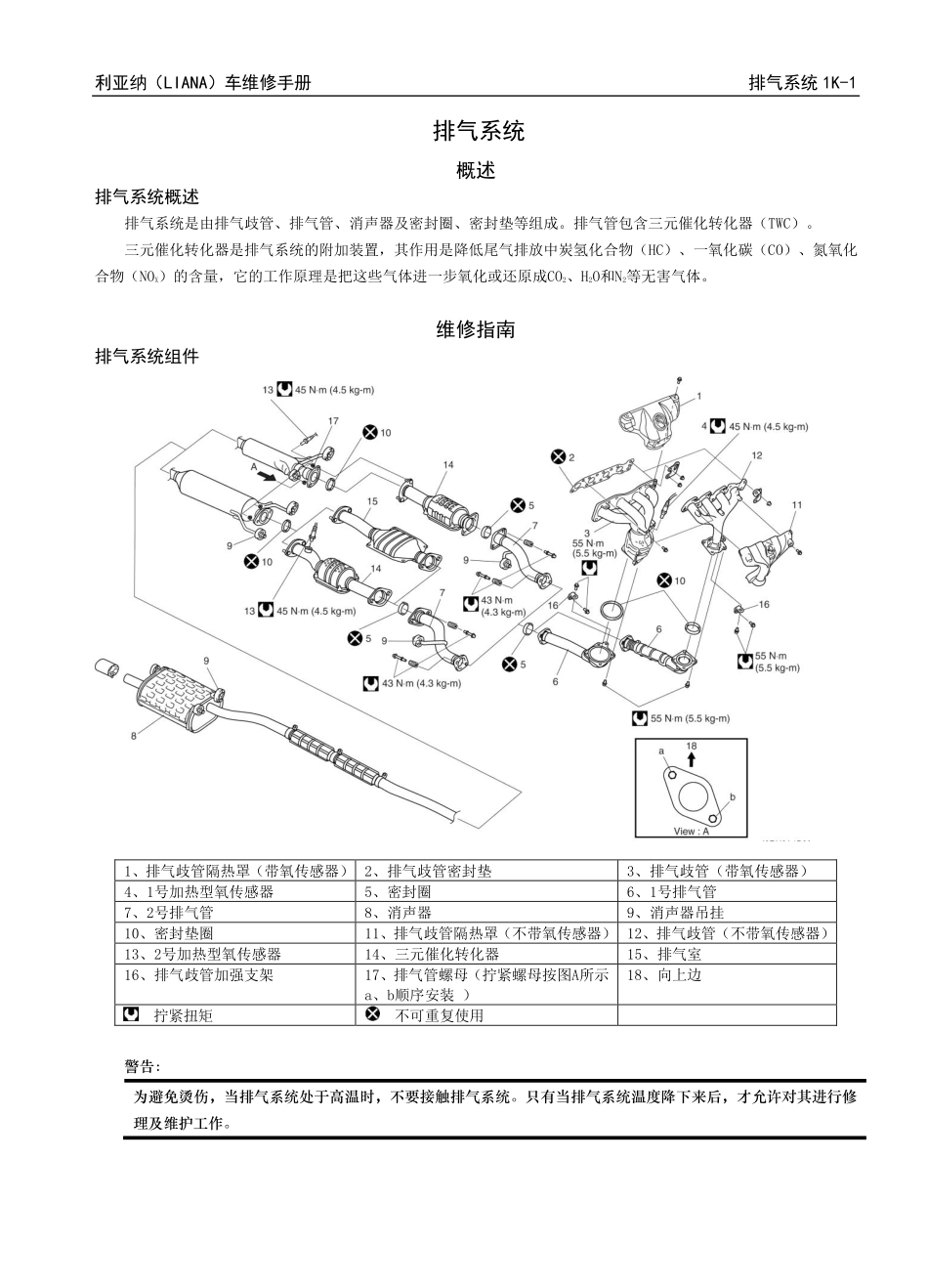

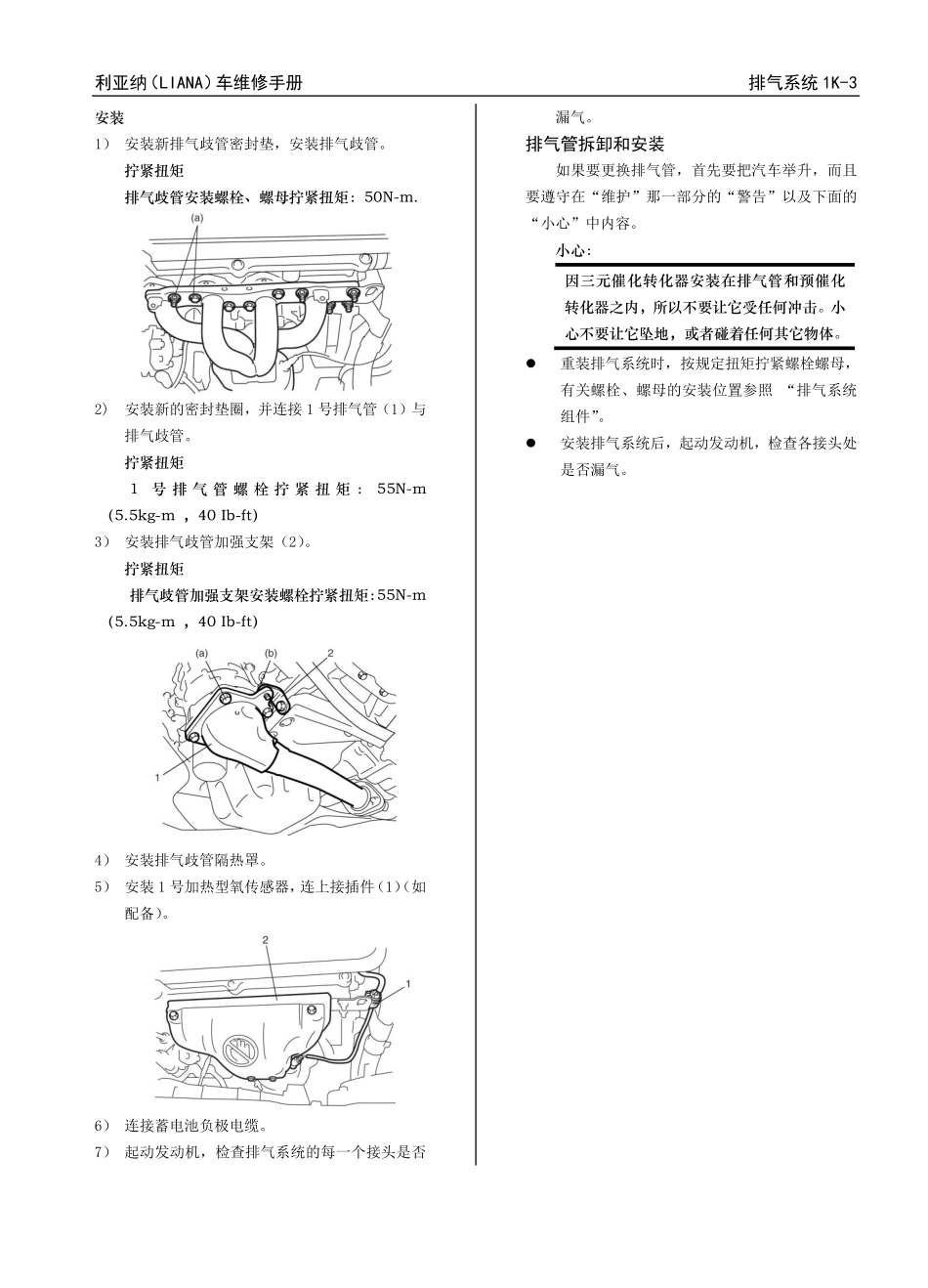

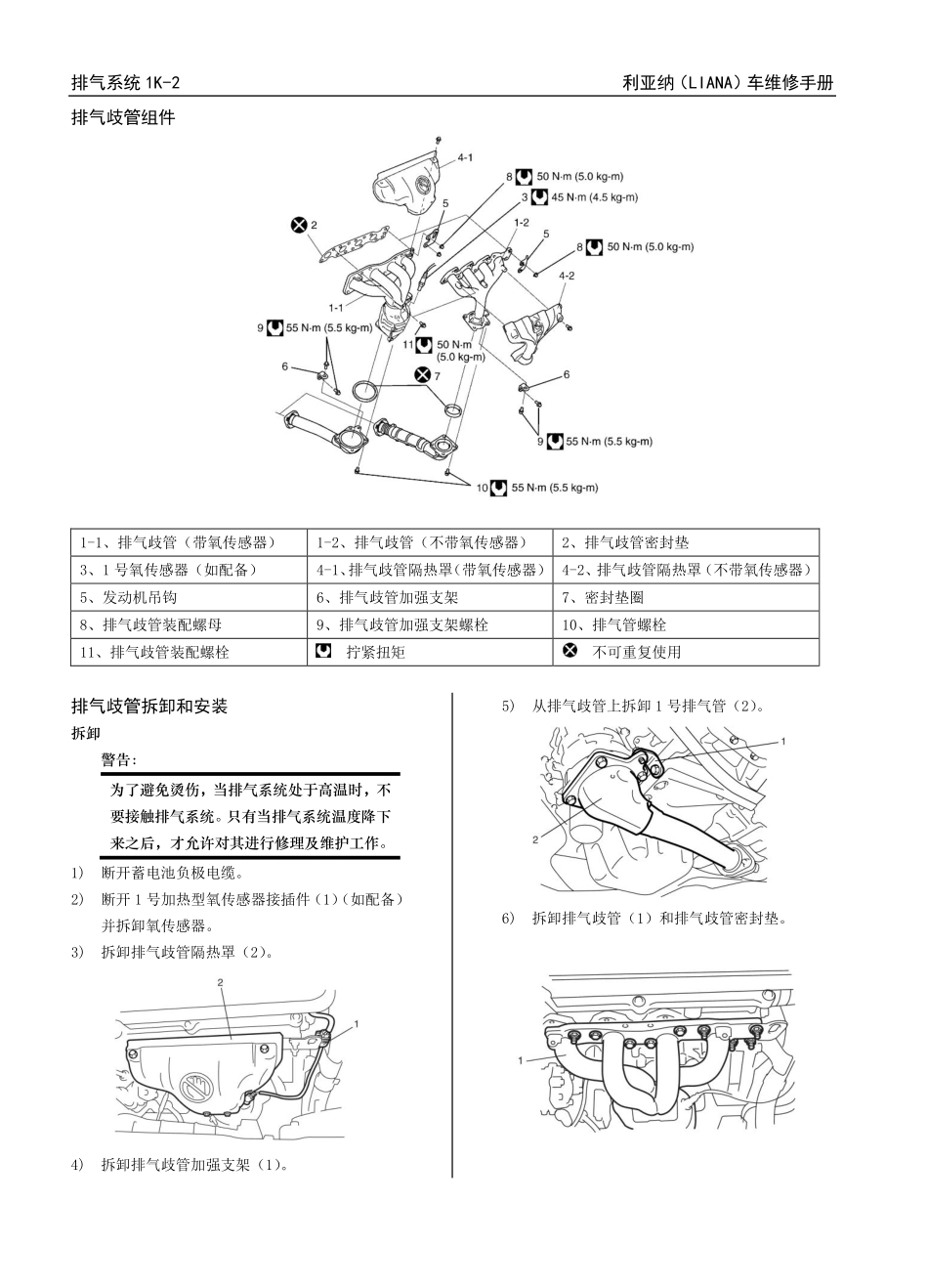

利亚纳（LIANA）车维修手册排气系统1K-1排气系统概述排气系统概述排气系统是由排气歧管、排气管、消声器及密封圈、密封垫等组成。排气管包含三元催化转化器（TWC）。三元催化转化器是排气系统的附加装置，其作用是降低尾气排放中炭氢化合物（HC）、一氧化碳（CO）、氮氧化合物（NOX）的含量，它的工作原理是把这些气体进一步氧化或还原成CO2、H2O和N2等无害气体。维修指南排气系统组件警告：为避免烫伤，当排气系统处于高温时，不要接触排气系统。只有当排气系统温度降下来后，才允许对其进行修理及维护工作。1、排气歧管隔热罩（带氧传感器）2、排气歧管密封垫3、排气歧管（带氧传感器）4、1号加热型氧传感器5、密封圈6、1号排气管7、2号排气管8、消声器9、消声器吊挂10、密封垫圈11、排气歧管隔热罩（不带氧传感器）12、排气歧管（不带氧传感器）13、2号加热型氧传感器14、三元催化转化器15、排气室16、排气歧管加强支架17、排气管螺母（拧紧螺母按图A所示a、b顺序安装）18、向上边拧紧扭矩不可重复使用排气系统1K-2利亚纳（LIANA）车维修手册排气歧管组件1-1、排气歧管（带氧传感器）1-2、排气歧管（不带氧传感器）2、排气歧管密封垫3、1号氧传感器（如配备）4-1、排气歧管隔热罩（带氧传感器）4-2、排气歧管隔热罩（不带氧传感器）5、发动机吊钩6、排气歧管加强支架7、密封垫圈8、排气歧管装配螺母9、排气歧管加强支架螺栓10、排气管螺栓11、排气歧管装配螺栓拧紧扭矩不可重复使用排气歧管拆卸和安装拆卸警告：为了避免烫伤，当排气系统处于高温时，不要接触排气系统。只有当排气系统温度降下来之后，才允许对其进行修理及维护工作。1)断开蓄电池负极电缆。2)断开1号加热型氧传感器接插件（1）（如配备）并拆卸氧传感器。3)拆卸排气歧管隔热罩（2）。4)拆卸排气歧管加强支架（1）。5)从排气歧管上拆卸1号排气管（2）。6)拆卸排气歧管（1）和排气歧管密封垫。利亚纳（LIANA）车维修手册排气系统1K-3安装1）安装新排气歧管密封垫，安装排气歧管。拧紧扭矩排气歧管安装螺栓、螺母拧紧扭矩：50N-m.2)安装新的密封垫圈，并连接1号排气管（1）与排气歧管。拧紧扭矩1号排气管螺栓拧紧扭矩：55N-m（5.5kg-m，40Ib-ft）3）安装排气歧管加强支架（2）。拧紧扭矩排气歧管加强支架安装螺栓拧紧扭矩：55N-m（5.5kg-m，40Ib-ft）4）安装排气歧管隔热罩。5）安装1号加热型氧传感器，连上接插件（1）（如配备）。6）连接蓄电池负极电缆。7）起动发动机，检查排气系统的每一个接头是否漏气。排气管拆卸和安装如果要更换排气管，首先要把汽车举升，而且要遵守在“维护”那一部分的“警告”以及下面的“小心”中内容。小心：因三元催化转化器安装在排气管和预催化转化器之内，所以不要让它受任何冲击。小心不要让它坠地，或者碰着任何其它物体。重装排气系统时，按规定扭矩拧紧螺栓螺母，有关螺栓、螺母的安装位置参照“排气系统组件”。安装排气系统后，起动发动机，检查各接头处是否漏气。排气系统1K-4利亚纳（LIANA）车维修手册规范拧紧扭矩规范紧固件拧紧扭矩N－mkg-mIb-ft排气歧管螺栓螺母505.036.51号排气管螺栓555.540.0排气歧管加强支架螺栓555.540.0注意：拧紧扭矩规范在下列部分也有描述。“排气系统组件”“排气歧管组件”参考：表中未列入的拧紧扭矩，可参照第0A部分“紧固件标准信息”。
