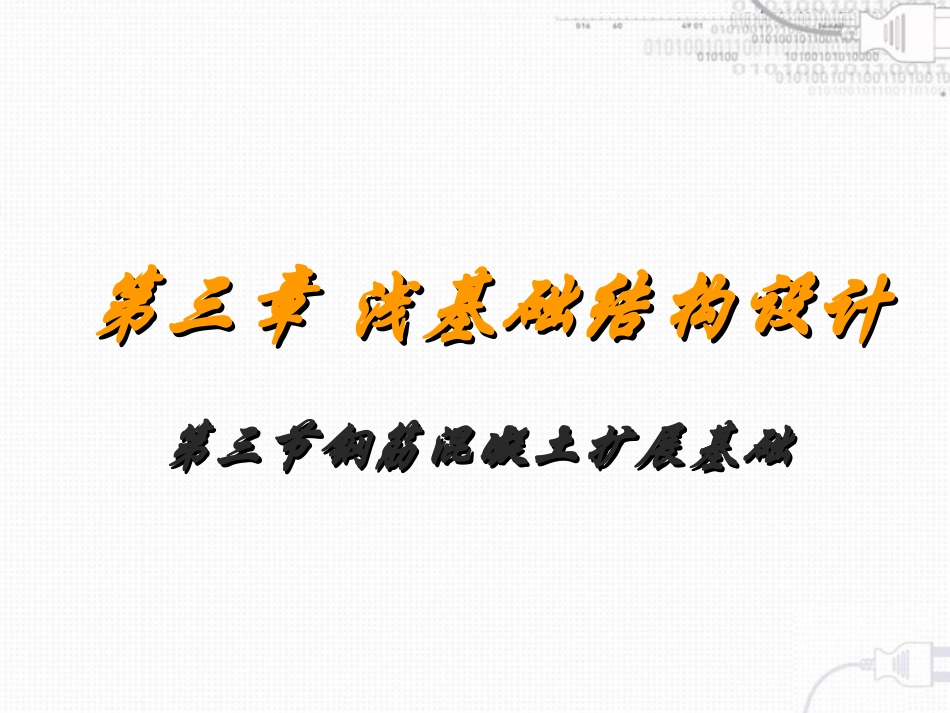

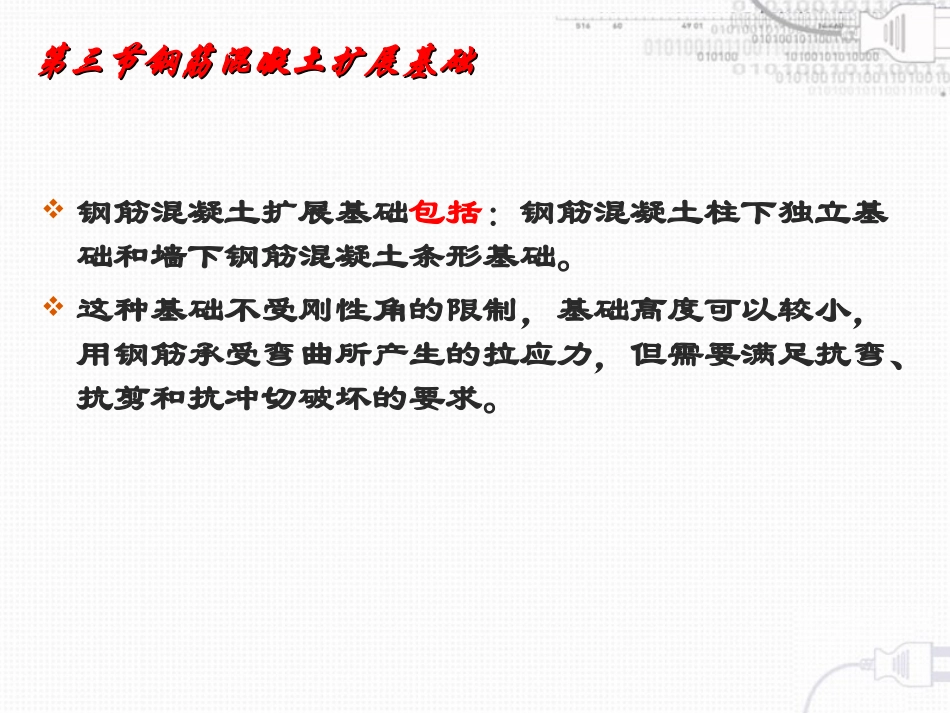

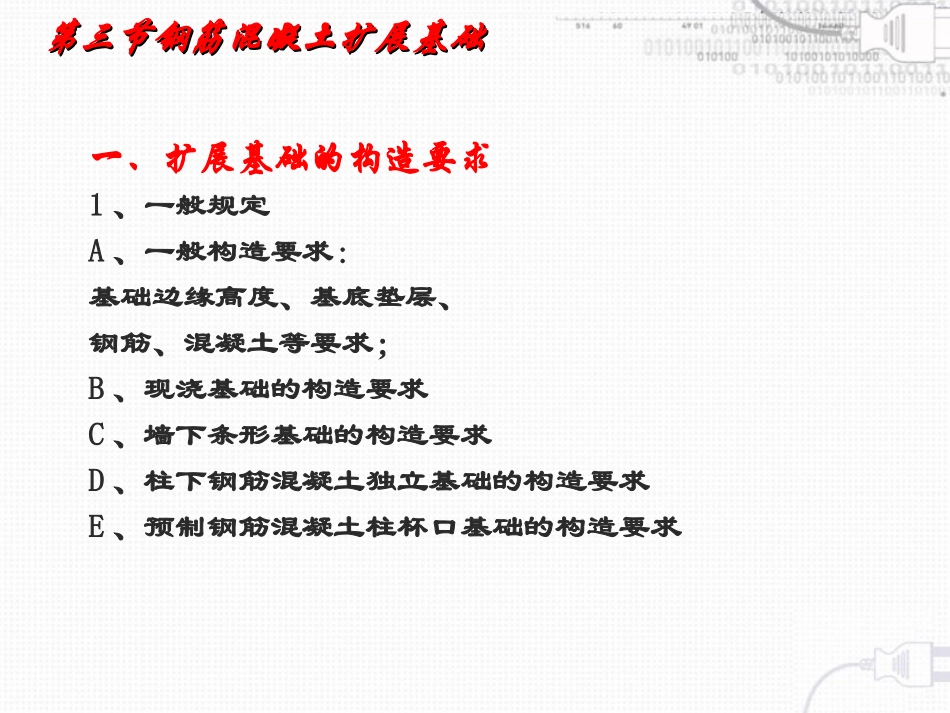

第三章浅基础结构设计第三章浅基础结构设计第三节钢筋混凝土扩展基础第三节钢筋混凝土扩展基础第三节钢筋混凝土扩展基础第三节钢筋混凝土扩展基础钢筋混凝土扩展基础包括：钢筋混凝土柱下独立基础和墙下钢筋混凝土条形基础。这种基础不受刚性角的限制，基础高度可以较小，用钢筋承受弯曲所产生的拉应力，但需要满足抗弯、抗剪和抗冲切破坏的要求。一、扩展基础的构造要求1、一般规定A、一般构造要求：基础边缘高度、基底垫层、钢筋、混凝土等要求；B、现浇基础的构造要求C、墙下条形基础的构造要求D、柱下钢筋混凝土独立基础的构造要求E、预制钢筋混凝土柱杯口基础的构造要求第三节钢筋混凝土扩展基础第三节钢筋混凝土扩展基础第三节钢筋混凝土扩展基础第三节钢筋混凝土扩展基础扩展基础底板受力钢筋布置示意图第三节钢筋混凝土扩展基础第三节钢筋混凝土扩展基础2.钢筋混凝土现浇柱基础与柱的连接（1）钢筋混凝土柱和剪力墙纵向受力钢筋在基础内的锚固长度la应根据钢筋在基础内的最小保护层厚度按现行《混凝土结构设计规范》有关规定确定。（2）现浇柱的基础，其插筋的数量、直径以及钢筋种类应与柱内纵向受力钢筋相同。插筋的锚固长度应满足第（1）条的要求，插筋与柱的纵向受力钢筋的连接方法，应符合现行《混凝土结构设计规范》的规定。插筋的下端宜作成直钩放在基础底板钢筋网上。第三节钢筋混凝土扩展基础第三节钢筋混凝土扩展基础现浇柱的基础中插筋构造示意第三节钢筋混凝土扩展基础第三节钢筋混凝土扩展基础3.预制钢筋混凝土柱杯口基础的构造要求（1）柱的插入深度，可按表3-2选用，并应满足钢筋锚固长度的要求及吊装时柱的稳定性。（2）基础的杯底厚度和杯壁厚度，可按表3-3选用。（3）柱为轴心受压或小偏心受压且t/h2≥0.65时，或大偏心受压且t/h2≥0.75时，杯壁可不配筋；当柱为轴心受压或小偏心受压且0.5≤t/h2<0.65时，杯壁可按(表3-4)构造配筋；其他情况下，应按计算配筋。第三节钢筋混凝土扩展基础第三节钢筋混凝土扩展基础预制钢筋混凝土柱独立基础示意预制钢筋混凝土柱独立基础示意5050α1hh212焊接网焊接网h75t第三节钢筋混凝土扩展基础第三节钢筋混凝土扩展基础矩形或工字形柱双肢柱h<500500≤h<800800≤h≤1000h>1000h~1.2hh0.9h≥且8000.8h≥且1000(1/3~2/3)ha(1.5~1.8)hb柱的插入深度(mm)第三节钢筋混凝土扩展基础第三节钢筋混凝土扩展基础柱截面长边尺寸h(mm)杯底厚度a1(mm)杯壁厚度t(mm)h<500500≤h<800800≤h<10001000≤h<15001500≤h<2000≥150≥200≥200≥250≥300150~200≥200≥300≥350≥400基础的杯底厚度和杯壁厚度第三节钢筋混凝土扩展基础第三节钢筋混凝土扩展基础柱截面长边尺寸(mm)h<10001000≤h<15001500≤h≤2000钢筋直径(mm)8~1010~1212~16杯壁构造配筋第三节钢筋混凝土扩展基础（4）预制钢筋混凝土柱与高杯口基础的连接及构造要求参见《建筑地基基础设计规范》GB50007-2002中的8.2.6条的有关规定。地基净反力：仅有基础顶面的荷载设计值所产生的地基反力，用符号pn表示。注：条形基础沿墙长度方向取1m作为计算单元。地基净反力计算：式中：F----上部结构传至基础顶面的竖向力设计值，KN/m；b----基础底面宽度(m)。pn=Fbpn=p－Gb第三节钢筋混凝土扩展基础二、墙下钢筋混凝土条形基础的地板厚度和配筋在pn作用下，在基础底板内将产生弯矩M和剪力V，其值在图7-17种I-I界面处最大：a)-Pn(b21V2a)Pn(b81M第三节钢筋混凝土扩展基础aa、、底板厚度和配筋计算：底板厚度和配筋计算：h0—基础底板有效厚度。设垫层时，h0=h-35-0.5φ，不设垫层时，h0=h-70-0.5φ1、底板厚度：按剪压破坏考虑。V≤0.07fch0,即h0≥v/0.07fcfc—混凝土轴心抗压强度设计值。2、底板配筋：As=M/(0.9fyh0)第三节钢筋混凝土扩展基础第三节钢筋混凝土扩展基础配筋示意图)b6e1(bFP)b6e1bFPnominnomax（偏心受压：偏心受压：净反力偏心距：en0=M/F（≤b/6）支座1-1处：求解M，V时，可令Pn=0.5(Pnmax+Pn1))PP(2babPPminmaxminn1第三节钢筋混凝土扩展基础三、柱下钢筋混凝土单独基础底板厚度及配筋（a）基础底板厚度对于矩形基础其底...
