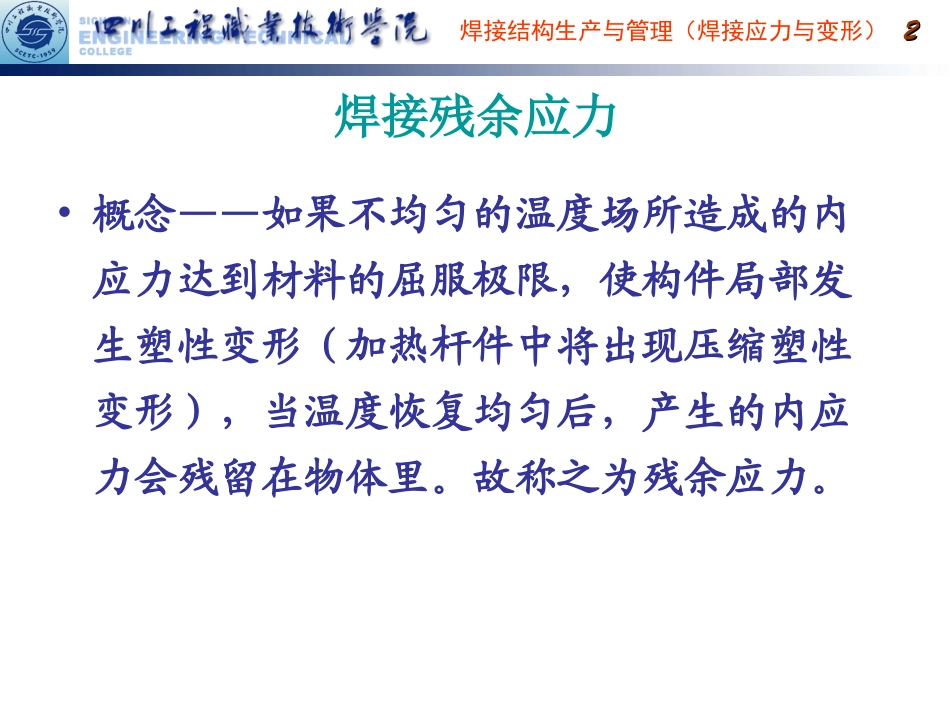

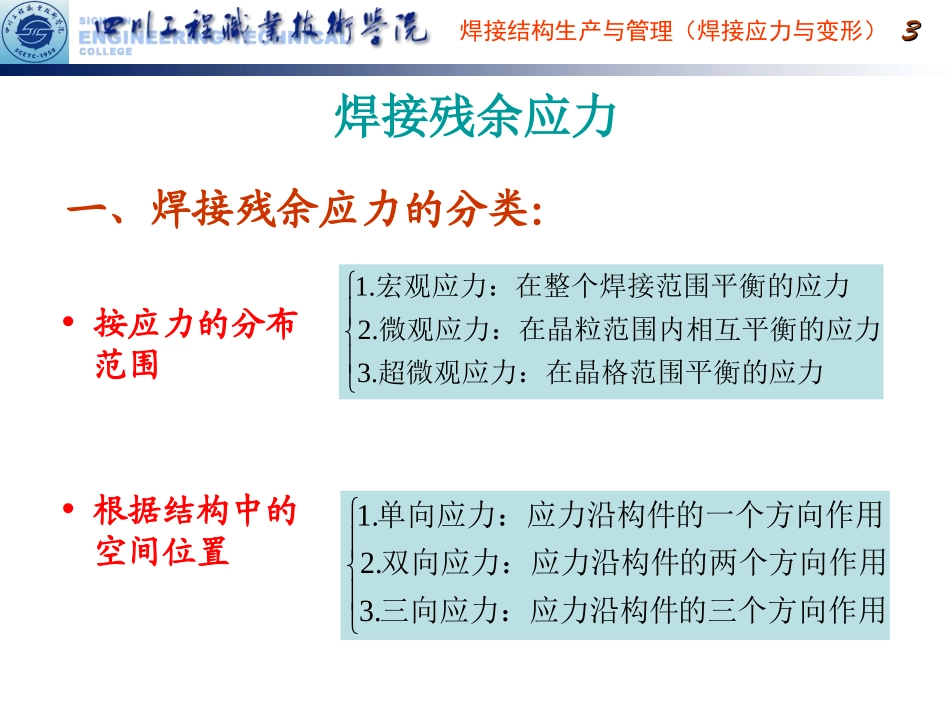

焊接结构生产与管理（焊接应力与变形）11焊接残余应力•本节主要内容：•一、焊接残余应力的分类；•二、焊接残余应力的分布；•三、焊接残余应力对焊接接头的影响；•四、减小焊接残余应力的措施；•五、消除残余应力的措施；•六、焊接残余应力的测定方法。焊接结构生产与管理（焊接应力与变形）22•概念——如果不均匀的温度场所造成的内应力达到材料的屈服极限，使构件局部发生塑性变形（加热杆件中将出现压缩塑性变形），当温度恢复均匀后，产生的内应力会残留在物体里。故称之为残余应力。焊接残余应力焊接结构生产与管理（焊接应力与变形）33一、焊接残余应力的分类：1.2.3.宏观应力：在整个焊接范围平衡的应力微观应力：在晶粒范围内相互平衡的应力超微观应力：在晶格范围平衡的应力•按应力的分布范围•根据结构中的空间位置的三个方向作用三向应力：应力沿构件的两个方向作用双向应力：应力沿构件的一个方向作用单向应力：应力沿构件.3.2.1焊接残余应力焊接结构生产与管理（焊接应力与变形）44根据应力与焊缝的相对位置根据应力产生作用的时间根据应力形成原因向与焊缝垂直横向应力：应力作用方向与焊缝平行纵向应力：应力作用方.2.1应力残余应力：焊后留下的现的应力瞬时应力：焊接过程出.2.1受阻属组织转变时体积变化组织应力：由于接头金力变形受到拘束引起的应拘束应力：由于焊件热均匀加热引起的应力温度应力：由于焊件不.3.2.1焊接残余应力焊接结构生产与管理（焊接应力与变形）55二、焊接残余应力的分布1.纵向残余应力的分布焊接残余应力x对接接头在焊缝横截面上的分布x焊接结构生产与管理（焊接应力与变形）662.横向残余应力分布由纵向焊接应力引起的横向应力分布不同焊接方向时横向应力分布焊接残余应力y（1）焊接及其附近塑性变形区的纵向收缩引起的横向应力'y（2）横向收缩年引起的机工向应力y焊接结构生产与管理（焊接应力与变形）773.厚板焊接接头中的残余应力分布•厚板（大于20mm）焊接接头中存在三微的残余应力。厚板焊接接头中的残余应力分布焊接残余应力焊接结构生产与管理（焊接应力与变形）884.在拘束状态下焊接的残余应力由于焊接时的焊缝收缩会受到拘束力的制约，产生相应的内应力，将和自由状态下焊接相似的横向（纵向）应力叠加。在拘束状态下焊接的残余应力焊接残余应力焊接结构生产与管理（焊接应力与变形）995.在封闭焊缝中残余应力的分布：焊接残余应力
