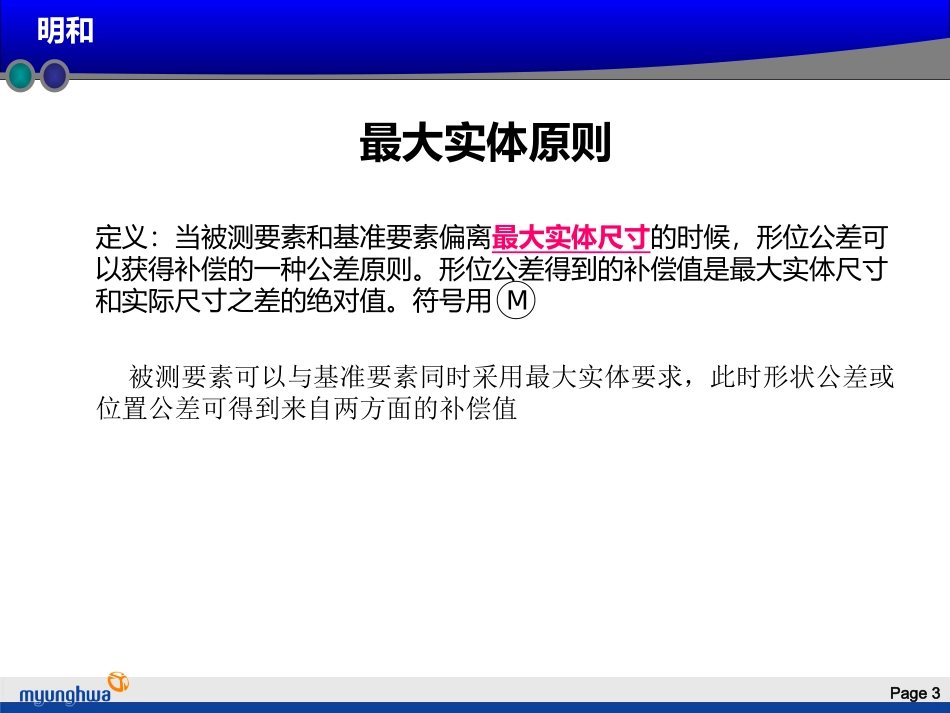

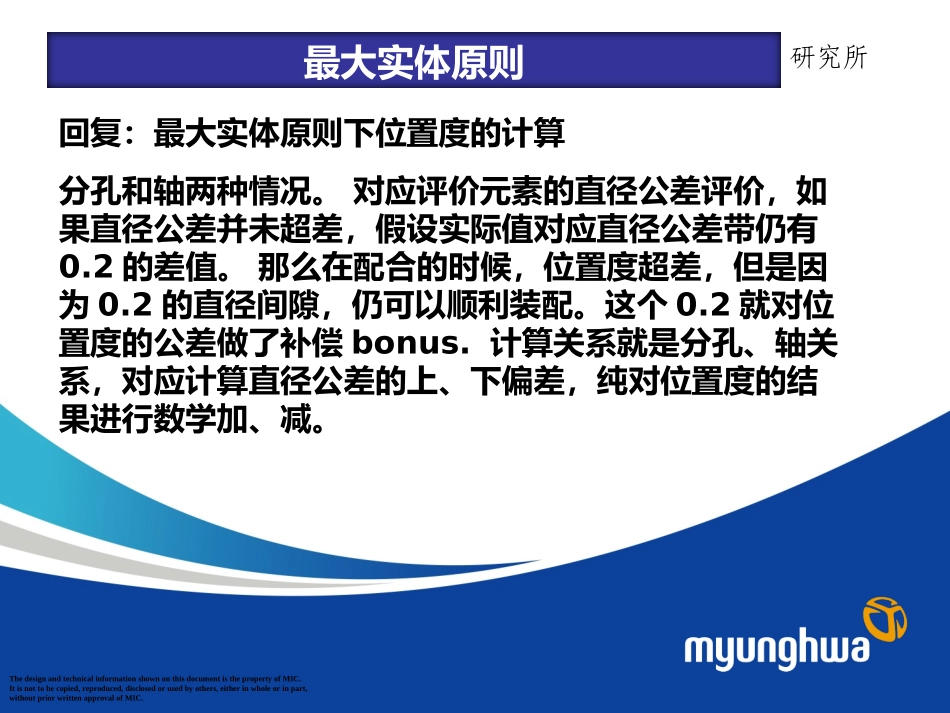

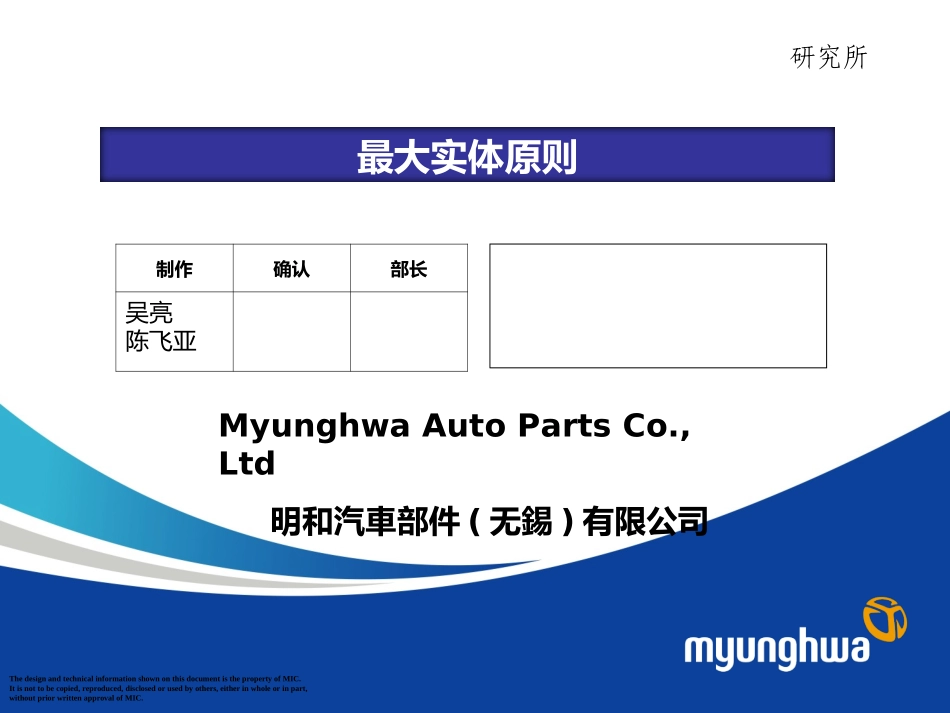

MyunghwaAutoPartsCo.,Ltd明和汽車部件(无錫)有限公司最大实体原则ThedesignandtechnicalinformationshownonthisdocumentisthepropertyofMIC.Itisnottobecopied,reproduced,disclosedorusedbyothers,eitherinwholeorinpart,withoutpriorwrittenapprovalofMIC.制作确认部长吴亮陈飞亚研究所回复:最大实体原则下位置度的计算分孔和轴两种情况。对应评价元素的直径公差评价,如果直径公差并未超差,假设实际值对应直径公差带仍有0.2的差值。那么在配合的时候,位置度超差,但是因为0.2的直径间隙,仍可以顺利装配。这个0.2就对位置度的公差做了补偿bonus.计算关系就是分孔、轴关系,对应计算直径公差的上、下偏差,纯对位置度的结果进行数学加、减。最大实体原则ThedesignandtechnicalinformationshownonthisdocumentisthepropertyofMIC.Itisnottobecopied,reproduced,disclosedorusedbyothers,eitherinwholeorinpart,withoutpriorwrittenapprovalofMIC.研究所Page3明和最大实体原则定义:当被测要素和基准要素偏离最大实体尺寸的时候,形位公差可以获得补偿的一种公差原则。形位公差得到的补偿值是最大实体尺寸和实际尺寸之差的绝对值。符号用M被测要素可以与基准要素同时采用最大实体要求,此时形状公差或位置公差可得到来自两方面的补偿值Page4明和最大实体状态(MMC)是孔或轴具有允许的材料为最多时的状态,在此状态下的极限尺寸称为最大实体尺寸,它是孔的最小极限尺寸和轴的最大极限尺寸的统称。因此,孔的最大实体尺寸一定小于它的实际尺寸,而轴的最大实体尺寸一定大于它的实际尺寸。最小实体状态(LMC)是孔或轴具有允许的材料为最少时的状态,在此状态下的极限尺寸称为最小实体尺寸,它是孔的最大极限尺寸和轴的最小极限尺寸的统称因此,孔的最小实体尺寸一定大于它的实际尺寸,而轴的最小实体尺寸一定小于于它的实际尺寸Page5明和例1:该零件的加工后应满足:1,轴的加工尺寸在Φ34.9---Φ35之间2.在轴尺寸处于最大实体要求下,轴线的直线度误差不应大于Φ0.1。M含义:表明此直线度公差是在最大实体要求下给出的公差。最大实体失效状态(MMVC):在给定长度上,实际要素处于最大实体状态,且中心要素的形状或位置误差等于给出公差值的综合极限状态。在此状态下的体外作用尺寸叫做最大实体失效尺寸(MMVS).对于本例说就是最大实体尺寸+直线度公差最大实体尺寸(MMS):确定要素最大实体状态的尺寸,即外尺寸要素的上极限尺寸,内尺寸要素的下极限尺寸。本例中的轴的最大极限尺寸Φ35.0Page7明和解释:轴线的直线度公差(Φ0.1mm)是该轴为最大实体状态(MMC)时给定的;若该轴为最小实体状态(LMC)时,其轴线直线度误差允许达到的最大值为给定轴线直线度公差Φ0.1mm该轴的尺寸公差Φ0.1mm之和Φ0.2mm。若该轴处于最大实体状态与最小实体状态,其轴线的直线度公差在Φ0.1mm-Φ0.2mm之间。Page8明和例2:零件加工后满足:1.轴的尺寸为Φ35.0-Φ34.9mm.2.在轴尺寸及基准要素A(大轴轴线)均处于最大实体要求下,轴线的同轴度误差不应大于Φ0.1。Page9明和若轴尺寸为最小实体状态(LMC),基准要素仍为其最大实体状态时,小轴的轴线的同轴度误差允许达到的最大值为同轴度公差(Φ0.1mm)和尺寸公差(0.1mm)只和Φ0.2mm。若小轴处于最大与最小实体状态之间,基准要素仍为最大实体状态,其轴线公差处于Φ0.1mm-Φ0.2mm之间。若基准要素偏离其最大实体状态时,若基准要素为最小实体状态,其轴线相对理论正确位置的最大浮动达到最大值为Φ0.1mm(70-69.9),在此情况下,若小轴也出在最小实体状态下,则其轴线与基准要素轴线的同轴度误差可能会达到Φ0.3mmPage10明和总结:最大实体要求主要用于保证装配的部位,应在成批生产的零件上使用,以便于用量规检验。最大实体要求必需用于中心要素,既可用于被测要素,也可用于基准要素,并可同时采用。当采用三基面体系时,其中的中心要素可采用最大实体要求。最大实体要求主要用于位置公差,常见用于同轴度、对称度、位置度等。对于形状公差只有轴线直线度才能采用。加拿大、美国等国也用于素线直线度、圆柱度等,这些会造成理解上的不一致,ISO及我国均不采用
