第11章 实例应用——绘制建筑总平面图VIP免费

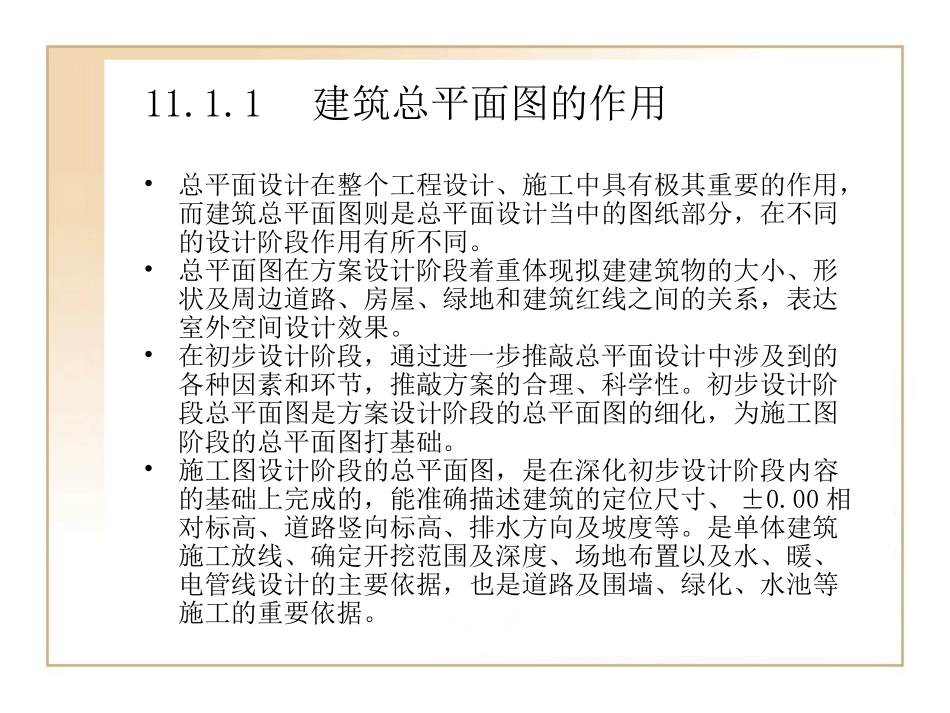

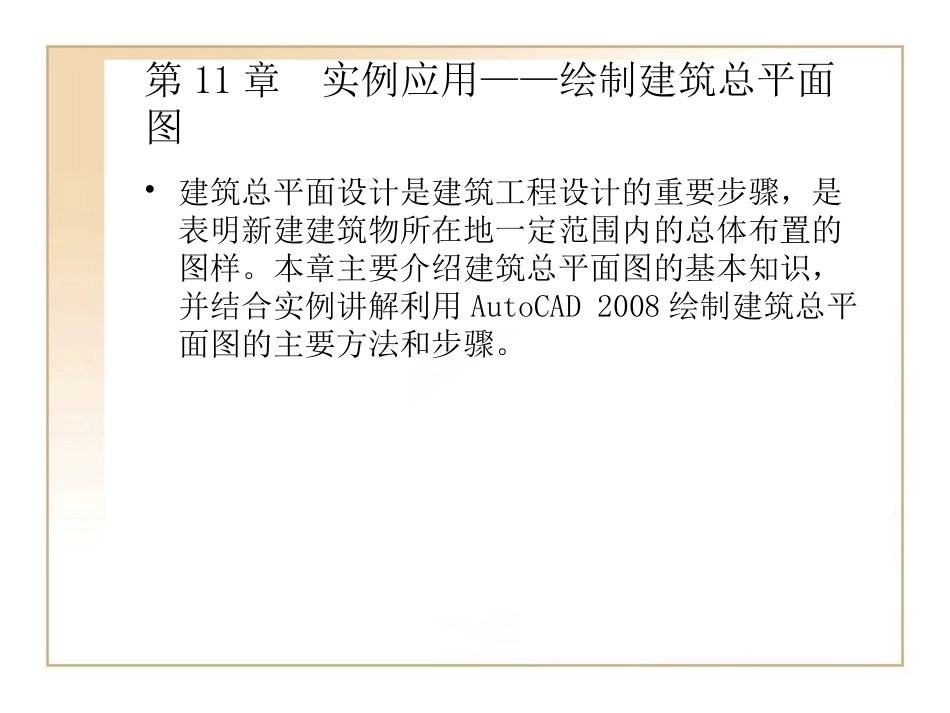

第11章实例应用——绘制建筑总平面图•建筑总平面设计是建筑工程设计的重要步骤，是表明新建建筑物所在地一定范围内的总体布置的图样。本章主要介绍建筑总平面图的基本知识，并结合实例讲解利用AutoCAD2008绘制建筑总平面图的主要方法和步骤。11.1建筑总平面图概述及常用图例•建筑总平面图是将拟建的、原有的、要拆除的建筑物或构筑物，以及新建、原有道路等内容用水平投影方法在地形图上绘制出来得到的。11.1.1建筑总平面图的作用•总平面设计在整个工程设计、施工中具有极其重要的作用，而建筑总平面图则是总平面设计当中的图纸部分，在不同的设计阶段作用有所不同。•总平面图在方案设计阶段着重体现拟建建筑物的大小、形状及周边道路、房屋、绿地和建筑红线之间的关系，表达室外空间设计效果。•在初步设计阶段，通过进一步推敲总平面设计中涉及到的各种因素和环节，推敲方案的合理、科学性。初步设计阶段总平面图是方案设计阶段的总平面图的细化，为施工图阶段的总平面图打基础。•施工图设计阶段的总平面图，是在深化初步设计阶段内容的基础上完成的，能准确描述建筑的定位尺寸、±0.00相对标高、道路竖向标高、排水方向及坡度等。是单体建筑施工放线、确定开挖范围及深度、场地布置以及水、暖、电管线设计的主要依据，也是道路及围墙、绿化、水池等施工的重要依据。11.1.2建筑总平面图的内容•建筑总平面图的绘制要遵守《总图制图标准》GB/T50103-2001的基本规定。建筑总平面图表达的内容如下：•（1）新建建筑的平面形状、外包尺寸、层数、主要出入口等。•（2）新建建筑与原有的建筑物、构筑物、道路或围墙等的距离。•（3）用地范围、室外场地、道路、绿化等的布置情况。•（4）首层室内地面、室外地坪、道路的绝对标高，土方的填挖与地面坡度、雨水排除方向等。•（5）用指北针表示建筑的朝向。•（6）标注图名、比例。按照《建筑制图标准》，绘制建筑总平面图时宜在1：500、1：1000、1：2000三种比例中选择。•（7）由于总平面图采用较小比例绘制，各建筑物和构筑物在图中所占面积较小，根据总平面图的作用，无需绘制得很详细，可以用相应的图例表示，《总图制图标准》中规定的几种常用图例，如下表11.1所示。11.2绘制建筑总平面图的实例目标和分析•建筑总平面图在整个建设项目中都起着很关键的作用。建筑总平面图用来表达整个建筑工程的总体布局，总平面图上要绘制新建建筑物、原有建筑、拟建建筑等内容，还要表示出这些建筑的相互关系以及与用地界限、道路的关系。本节学习建筑总平面图的绘制方法。11.2.1实例目标•本节以绘制“某工厂生产基地扩建附房”的建筑总平面图为例，学习绘制总平面图的方法、步骤和技巧。本例中新建建筑物为食堂、厨房、浴室、原有厂房北部的扩建附房，待建的建筑物有北侧接近大门的办公楼和南侧的附房，如图11.1所示。11.2.2实例分析•通过对绘制本例的作图过程讲解，熟悉建筑总平面图中的、用地界限、单体建筑、厂区道路及图中标注的绘制方法、技巧，绘制本图可按照以下步骤操作：•（1）设置绘图参数。使用“绘图界限”命令设置绘图界限，使用“图形单位”对话框设置绘图单位，利用图层LA命令设置和管理图层。•（2）绘制全厂的用地界限，利用偏移命令O和直线命令。•（3）绘制道路，利用偏移命令编辑绘制道路中心线和道路边线。用剪切命令和圆角命令整理道路。•（4）绘制原有建筑物，根据甲方提供的原厂区建筑总平面图，将原厂房及一些原有附房绘制到图上。利用直线和偏移命令O绘制原有建筑物。•（5）绘制新建建筑物。以原有建筑物做参照，确定新建建筑物位置，利用多段线和剪切等编辑命令绘制建筑物。•（6）绘制待建建筑物。利用直线和剪切等编辑命令绘制建筑物。•（7）布置植物、绿地等。利用插入命令插入植物图例。•（8）各种标注：文本标注、尺寸标注、标高和坐标标注。利用前面所学内容，按制图《标准》先进行样式的设定，然后进行总平面图的标注。•（9）利用插入命令，添加图框，整理全图。•（10）打印出图。11.3绘制建筑总平面图的过程•利用AutoCAD2008绘制建筑总平面图，首先执行“文件”|“新建”命令，创建新的图...
