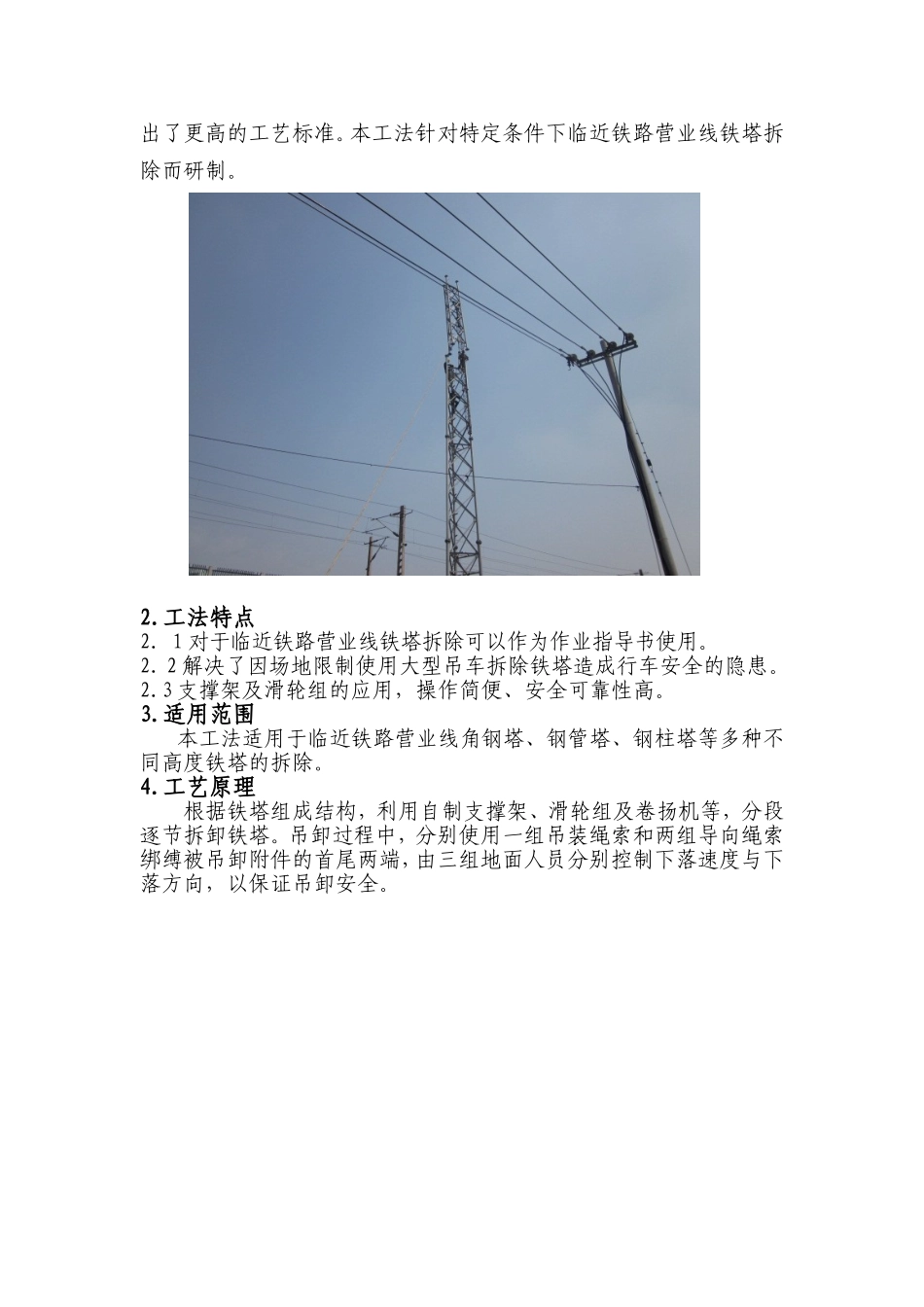

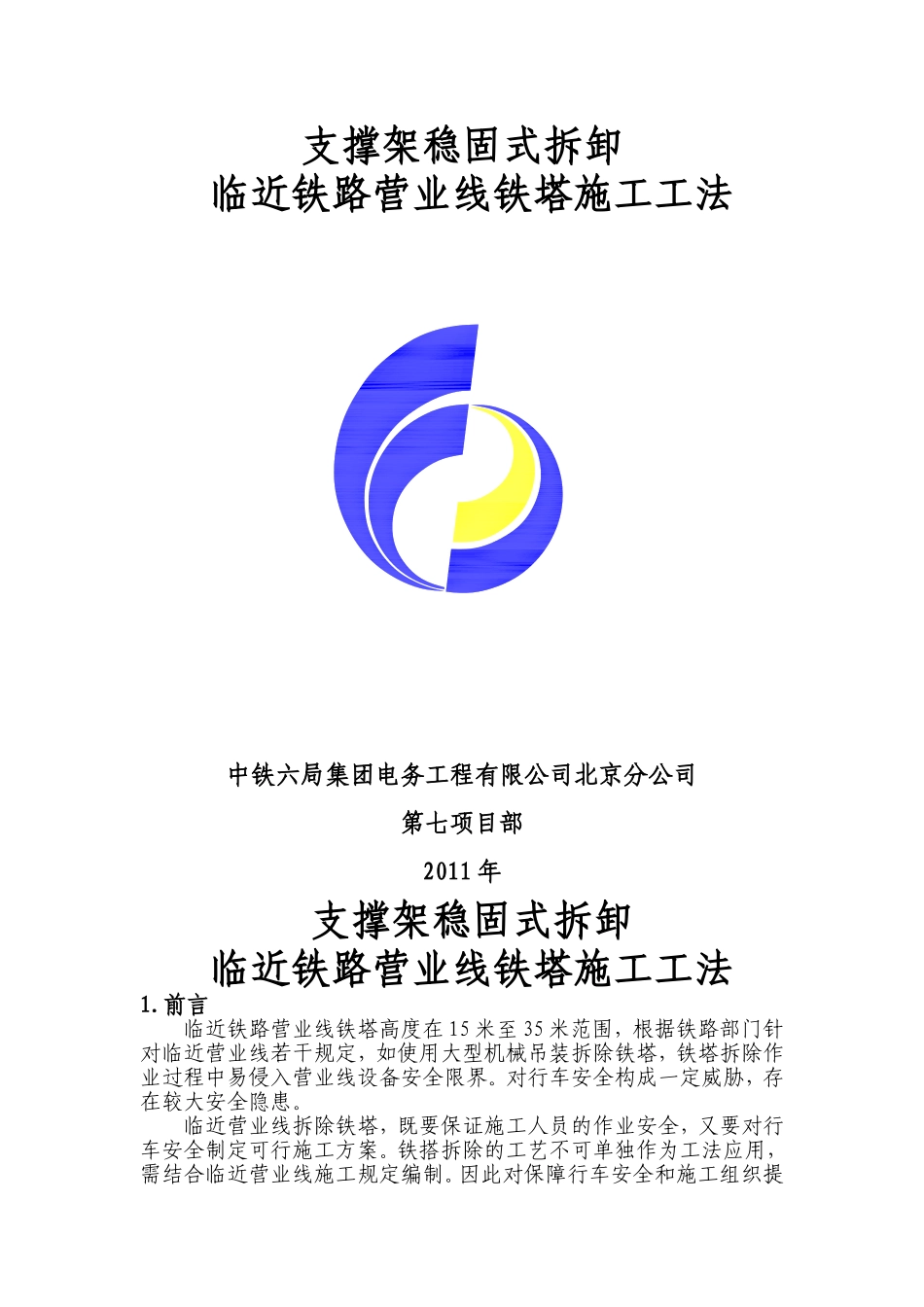

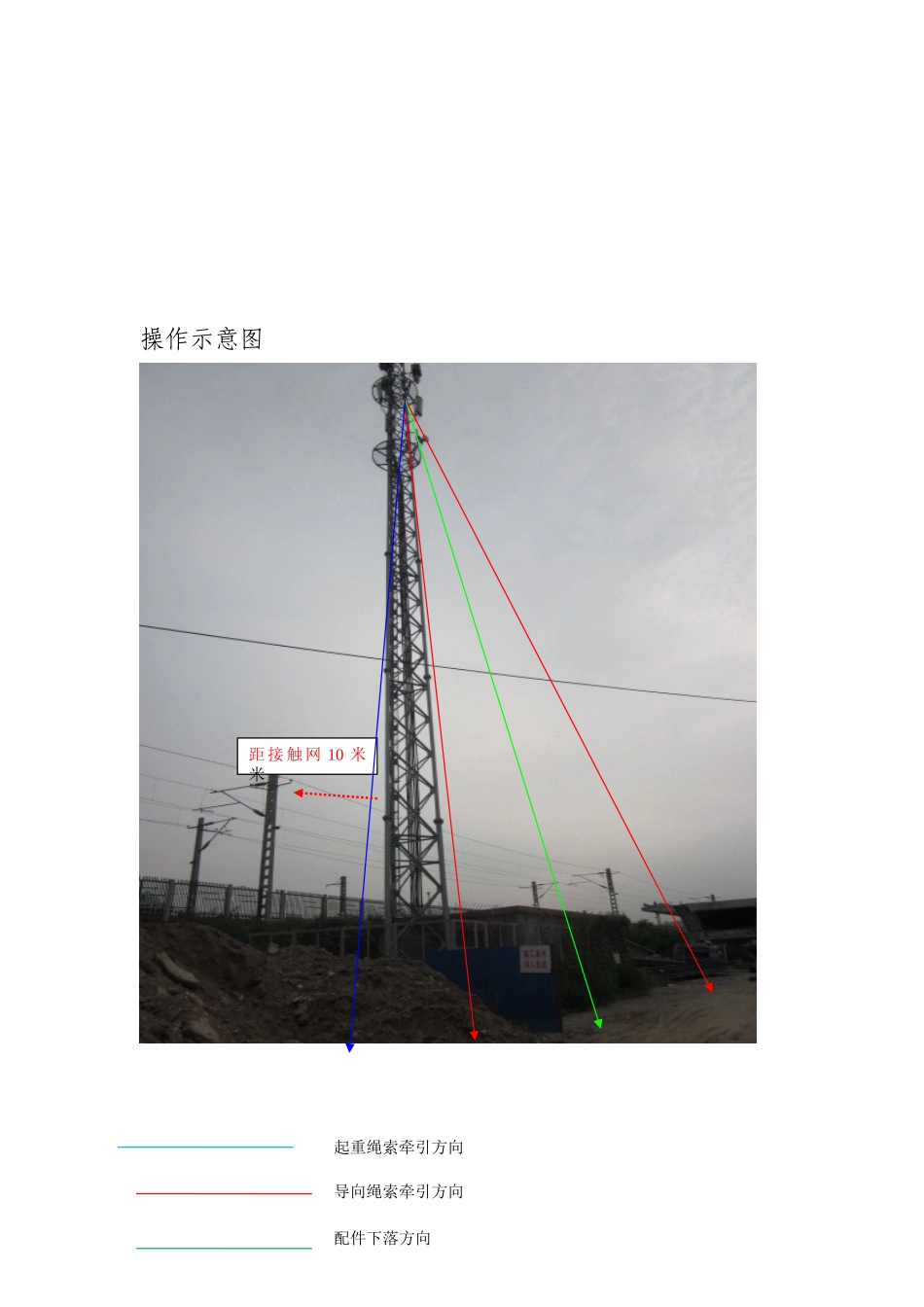

支撑架稳固式拆卸临近铁路营业线铁塔施工工法中铁六局集团电务工程有限公司北京分公司第七项目部2011年支撑架稳固式拆卸临近铁路营业线铁塔施工工法1.前言临近铁路营业线铁塔高度在15米至35米范围，根据铁路部门针对临近营业线若干规定，如使用大型机械吊装拆除铁塔，铁塔拆除作业过程中易侵入营业线设备安全限界。对行车安全构成一定威胁，存在较大安全隐患。临近营业线拆除铁塔，既要保证施工人员的作业安全，又要对行车安全制定可行施工方案。铁搭拆除的工艺不可单独作为工法应用，需结合临近营业线施工规定编制。因此对保障行车安全和施工组织提出了更高的工艺标准。本工法针对特定条件下临近铁路营业线铁塔拆除而研制。2.工法特点2．1对于临近铁路营业线铁塔拆除可以作为作业指导书使用。2．2解决了因场地限制使用大型吊车拆除铁塔造成行车安全的隐患。2.3支撑架及滑轮组的应用，操作简便、安全可靠性高。3.适用范围本工法适用于临近铁路营业线角钢塔、钢管塔、钢柱塔等多种不同高度铁塔的拆除。4.工艺原理根据铁塔组成结构，利用自制支撑架、滑轮组及卷扬机等，分段逐节拆卸铁塔。吊卸过程中，分别使用一组吊装绳索和两组导向绳索绑缚被吊卸附件的首尾两端，由三组地面人员分别控制下落速度与下落方向，以保证吊卸安全。操作示意图距接触网10米米起重绳索牵引方向导向绳索牵引方向配件下落方向5.施工工艺流程及操作要点5.1施工工艺流程图（图5.1）图5.1通信铁塔设备拆卸流程施工准备安装支撑架吊绳、导向绳并检查自上而下逐层拆除铁塔及滑轮逐层固定塔身支撑架及滑轮安装、固定塔身支撑架及滑轮及滑轮逐层吊卸铁塔构件及滑轮吊卸完毕5.2操作要点5.2.1施工准备（1）制定铁塔拆卸专项施工方案和施工组织，向铁路局相关管理部门提报施工计划，对铁塔拆除操作人员及防护人员进行安全技术培训，对参加施工人员进行施工安全技术交底，进行两次模拟拆除演练，施工相邻两车站设置车站驻站员，施工点两侧2公里处设置防护员，监督列车运行情况。（2）支撑架的制作：采用长度10m、直径40mm、壁厚为5mm的钢管3根，用螺纹钢焊接成桅杆式三角支架，顶部制作两孔可插接T型旋转支撑臂，两端安装滑轮组。（见示意图）（3）按照施工机具、材料、安全防护用品数量清单，检查数量齐全，规格、型号符合，检验安全性能状况。（4）确保操作人员身体健康状况良好。（5）施工场地检查：对铁塔基础四周25米范围内的场地进行清理，并设置警戒线与警示标志。5.2.2安装支撑架吊绳、导向绳并检查将吊绳、导向绳安装于支撑架两侧，吊绳采用卷扬机控制，可有效对吊装物进行稳定性控制和绳索荷载试验，保证施工过程中被吊装物的稳定性，避免被吊装物失控、坠落，危及施工人员人身及行车安全。5.2.3安装、固定塔身滑轮及支撑架根据铁路局批复的施工计划确定施工日期及时间，依据技术人员现场勘测调查的结果和两站驻站人员传递的列车运行信息，确定本道工序所需时间能够保障在批复时间内完成本道工序。现场指挥发出本道工序作业命令，同时回传至驻站防护员及现场防护员开始第一道工序作业。作业人员沿塔身攀爬至塔顶，做好防护后在塔顶安装临时滑轮开始吊装支撑架，用A、B两根导向绳绑缚于支撑架尾端，由两组地面人员分别牵引，以保证支撑架不与塔身发生碰撞。使用卷扬机利用临时滑轮将支撑架沿背离铁路远端一侧吊至铁塔顶层。起吊至铁塔第二节上方时，在塔上工作人员控制下缓慢靠近铁塔，调整方向并落至固定位置，支撑架的顶端高于（将拆除的）第一节塔身，采用U型卡滑轮组滑轮组T型旋转臂箍分两点固定在第二节塔身上。5.2.4自上而下逐层拆除铁搭将两条导向绳分别绑缚于被拆卸铁塔的第一节尾端两侧，由地面作业组试拉确认绑缚牢固。现场指挥根据第二道工序需用时间向相邻两站驻站员申请施工命令，接到施工命令后，操作人员拆卸铁塔第一节与第二节的连接螺栓。待螺栓完全拆除后，由地面吊装组利用卷扬机控制吊放速度、塔上与地面两导向组同步控制下落方向，使第一节塔身成25°夹角下落至地面，避免拆除部分与塔身发生碰撞。地面人员将拆除部分摆放至规定位置。5.2.5逐层固定塔身支撑架及滑轮现场指挥根据第三道工...
