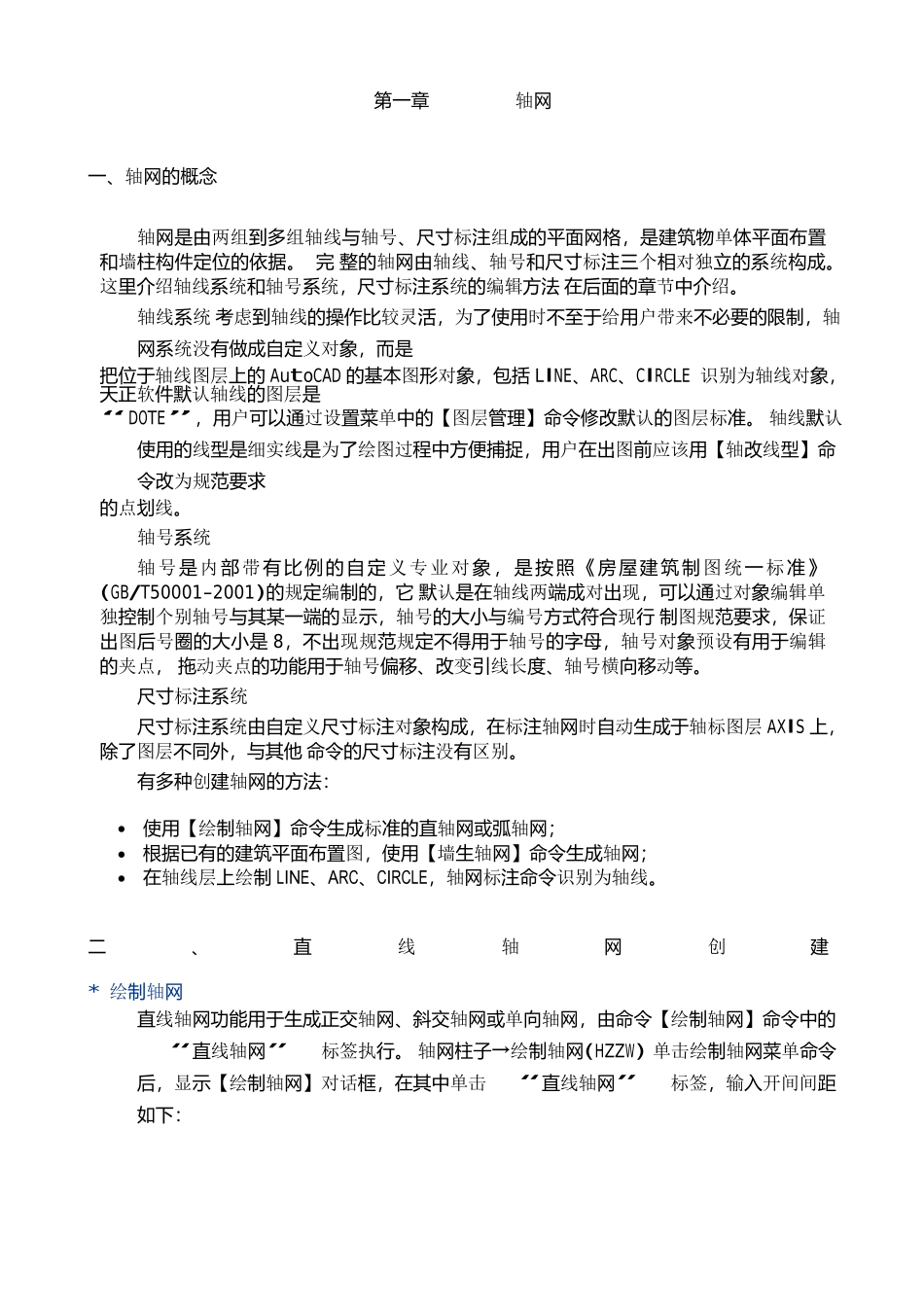

天正建筑8（一）第一章轴网一、轴网的概念轴网是由两组到多组轴线与轴号、尺寸标注组成的平面网格，是建筑物单体平面布置和墙柱构件定位的依据。完整的轴网由轴线、轴号和尺寸标注三个相对独立的系统构成。这里介绍轴线系统和轴号系统，尺寸标注系统的编辑方法在后面的章节中介绍。轴线系统考虑到轴线的操作比较灵活，为了使用时不至于给用户带来不必要的限制，轴网系统没有做成自定义对象，而是把位于轴线图层上的AutoCAD的基本图形对象，包括LINE、ARC、CIRCLE识别为轴线对象，天正软件默认轴线的图层是“DOTE”，用户可以通过设置菜单中的【图层管理】命令修改默认的图层标准。轴线默认使用的线型是细实线是为了绘图过程中方便捕捉，用户在出图前应该用【轴改线型】命令改为规范要求的点划线。轴号系统轴号是内部带有比例的自定义专业对象，是按照《房屋建筑制图统一标准》(GB/T50001-2001)的规定编制的，它默认是在轴线两端成对出现，可以通过对象编辑单独控制个别轴号与其某一端的显示，轴号的大小与编号方式符合现行制图规范要求，保证出图后号圈的大小是8，不出现规范规定不得用于轴号的字母，轴号对象预设有用于编辑的夹点，拖动夹点的功能用于轴号偏移、改变引线长度、轴号横向移动等。尺寸标注系统尺寸标注系统由自定义尺寸标注对象构成，在标注轴网时自动生成于轴标图层AXIS上，除了图层不同外，与其他命令的尺寸标注没有区别。有多种创建轴网的方法：使用【绘制轴网】命令生成标准的直轴网或弧轴网；根据已有的建筑平面布置图，使用【墙生轴网】命令生成轴网；在轴线层上绘制LINE、ARC、CIRCLE，轴网标注命令识别为轴线。二、直线轴网创建*绘制轴网直线轴网功能用于生成正交轴网、斜交轴网或单向轴网，由命令【绘制轴网】命令中的“直线轴网”标签执行。轴网柱子→绘制轴网(HZZW)单击绘制轴网菜单命令后，显示【绘制轴网】对话框，在其中单击“直线轴网”标签，输入开间间距如下：输入轴网数据方法：1.直接在[键入]栏内键入轴网数据，每个数据之间用空格或英文逗号隔开，输入完毕后回车生效。2.在电子表格中键入[轴间距］和[个数]，常用值可直接点取右方数据栏或下拉列表的预设数据。对话框控件的说明：[上开]在轴网上方进行轴网标注的房间开间尺寸。[下开]在轴网下方进行轴网标注的房间开间尺寸。[左进]在轴网左侧进行轴网标注的房间进深尺寸。[右进]在轴网右侧进行轴网标注的房间进深尺寸。[个数][尺寸]栏中数据的重复次数，点击右方数值栏或下拉列表获得，也可以键入。[轴间距]开间或进深的尺寸数据，点击右方数值栏或下拉列表获得，也可以键入。[键入]键入一组尺寸数据，用空格或英文逗点隔开，回车数据输入到电子表格中。[夹角]输入开间与进深轴线之间的夹角数据，默认为夹角90度的正交轴网。[清空]把某一组开间或者某一组进深数据栏清空，保留其他组的数据。[恢复上次]把上次绘制直线轴网的参数恢复到对话框中。[确定][取消]单击后开始绘制直线轴网并保存数据，取消绘制轴网并放弃输入数据。右击电子表格中行首按钮，可以执行新建、插入、删除与复制数据行的操作。直线轴网的命令交互：在对话框中输入所有尺寸数据后，点击[确定]按钮，命令行显示：点取位置或[转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)]<退出>:此时可拖动基点插入轴网，直接点取轴网目标位置或按选项提示回应。在对话框中仅仅输入单向尺寸数据后，点击[确定]按钮，命令行显示：单向轴线长度<16200>:此时给出指示该轴线的长度的两个点或者直接输入该轴线的长度，接着提示：点取位置或[转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)]<退出>:此时可拖动基点插入轴网，直接点取轴网目标位置或按选项提示回应。*如果第一开间(进深)与第二开间(进深)的数据相同，不必输入另一开间(进深)。*输入的尺寸定位以轴网的左下角轴线交点为基点，多层建筑各平面同号轴线交点位置应一致。直线轴网设计实例上开间键入：4*6000，7500，4500下开间键入：2400，3600，4*6000，3600，2400左进深键入：4200，3300，4200右进深与左进深同，不必输入正交直线轴网，夹角为90度：...
