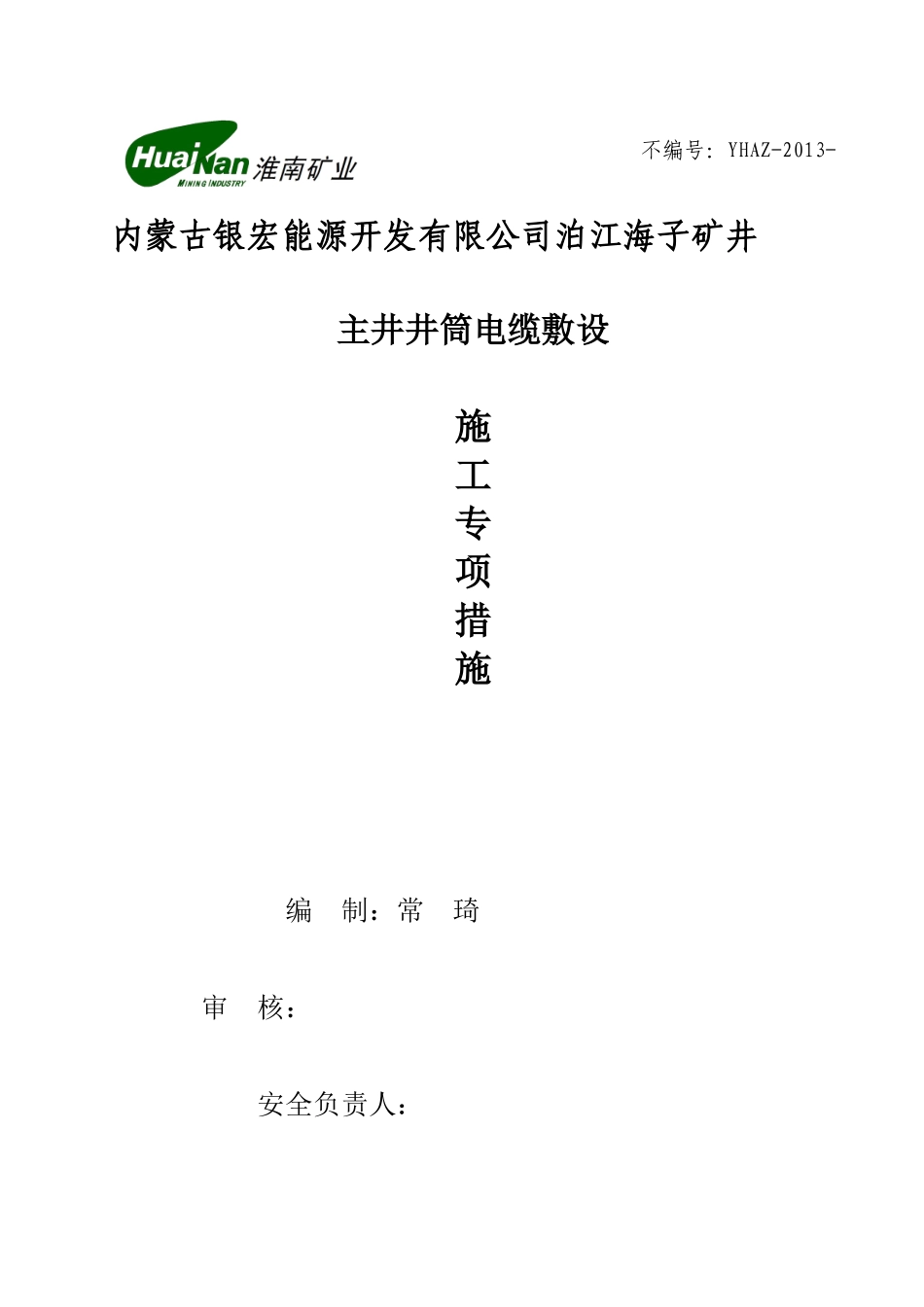

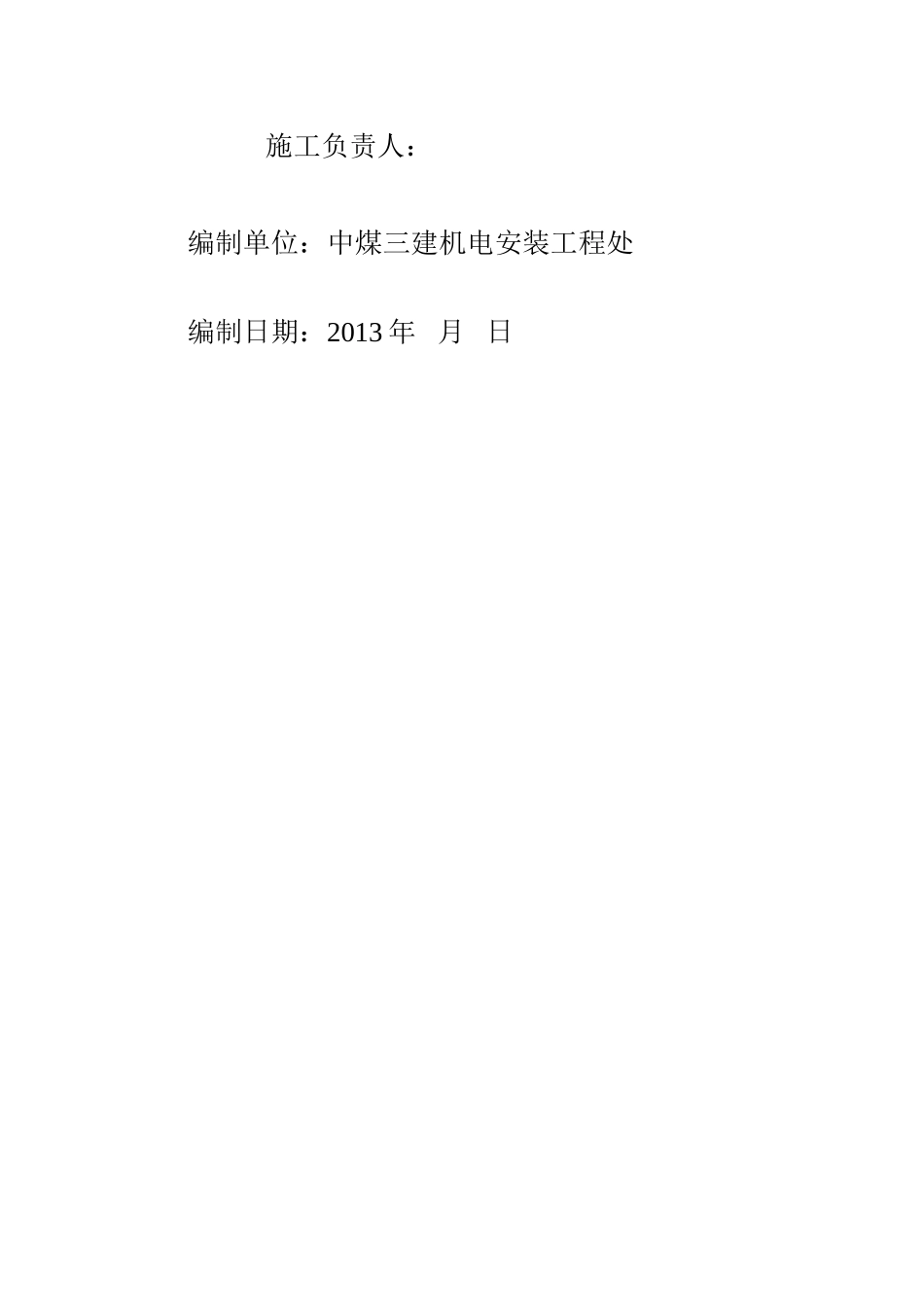

不编号：YHAZ-2013-内蒙古银宏能源开发有限公司泊江海子矿井主井井筒电缆敷设施工专项措施编制：常琦审核：安全负责人：施工负责人：编制单位：中煤三建机电安装工程处编制日期：2013年月日主井井筒电缆敷设专项措施会审签字记录措施名称：主井井筒电缆敷设专项措施会审时间：年月日会审地点：泊江海子矿行政楼二层5#会议室会（复）审意见参审单位或专业人员签字日期中煤三建安装处年月日华夏监理年月日机电工程管理部年月日绞车队年月日保供队年月日调度所年月日安监部年月日副总工程师年月日副总经理年月日目录一、工程概况二、施工现场条件分析三、施工前的装备四、电缆敷设方案的选择、确定五、电缆下放重量计算六、提升钢丝绳的选择及安全校验七、提升钢丝绳长度计算八、稳车、稳车基础的选择九、电缆的转运十、临时改绞十一、施工方法十二、工期计划十三、施工人员安排十四、安全文明施工措施十五、附图一、工程概况内蒙古银宏能源开发有限公司泊江海子矿井主井动力电缆敷设工程主要承担井下上仓皮带，电源均取自地面110KV变电所，从110KV变电所到主井井塔4层+33m配电室，再从井塔4层到井塔1层，并沿井口电缆沟垂直敷设到煤仓上口进风巷处；提升型号控制电缆及光缆工程主要承担井上下口操作室、信号箱、液压控制及车房控制，下口放至装载硐室操作室内；井筒垂直段电缆敷设卡固后，地面部分剩余电缆沿井口电缆沟分别敷设到井塔二层及四层内，井下部分按矿方要求预留长度，并挂至指定地点。主井井口±0平面为绝对标高＋1386.00m，煤仓上口进风巷绝对标高为+823m，装载硐室操作室绝对标高为+785m；敷设每盘电缆型号及敷设路线如下：1、主运皮带电机供电动力电缆：（共2趟）MYJV428.7/10KV3*95mm2850m/盘（井下预留150m）MYJV428.7/10KV3*95mm2850m/盘（井下预留160m）主井井口+1386m～煤仓上口进风巷处+823m（共计563m）；煤仓上口进风巷内预留150/160m；剩余127m电缆从井口电缆沟垂直敷设西北侧电缆桥架进井塔4层+33m高压柜内；（按照实际距离将多余电缆截断归还矿方）；2、上仓皮带控制光缆：（共1趟）MGTSV14B1.11500m/盘（井下预留200m）主井井口+1386m～煤仓上口进风巷处+823m（共计563m）；煤仓上口进风巷内预留200m；剩余737m电缆从井口电缆沟垂直敷设东北侧电缆桥架进井塔4层+33m操作台内；（按照实际距离将多余电缆截断归还矿方）；3、通讯电缆：（共1趟）MHYA32(100*21/0.8)1300m/盘（井下预留200m）主井井口+1386m～煤仓上口进风巷处+823m（共计563m）；煤仓上口进风巷内预留200m；剩余537m电缆从井口电缆沟～井塔北侧栈桥～西侧桥架～沿桥架至副井西侧空气加热室屋顶～联合建筑楼一楼；4、综合自动化信号光缆：（共1趟）MGTSV24B1.11300m/盘（井下预留200m）主井井口+1386m～煤仓上口进风巷处+823m（共计563m）；煤仓上口进风巷内预留200m；剩余537m电缆从井口电缆沟～井塔北侧栈桥～西侧桥架～沿桥架至副井西侧空气加热室屋顶～联合建筑楼一楼；5、提升信号控制光缆：（共3趟，2用1备）MGTSV8B1.1700m/盘1趟（井下预留60m）MGTSV6B1.1700m/盘2趟（井下预留60m）主井井口+1386m～胶带机机头硐室平台+803.5m处（共计582.5m）；胶带机头硐室平台+803.5m～装载硐室操作室+785m（共计18.5m）；从胶带机机头硐室平台之后预留50m到装载硐室操作室(这段距离从机头硐室平台东侧布置穿线管敷设到操作室内)；剩余67.5m电缆从井口电缆沟敷设到井塔2层+14m操作室内；6、提升信号控制电缆：（共3趟，2用1备）MKVV32-45032*1.0700m/盘3趟（井下预留60m）主井井口+1386m～胶带机机头硐室平台+803.5m处（共计582.5m）；胶带机头硐室平台+803.5m～装载硐室操作室+785m（共计18.5m）；从胶带机机头硐室平台之后预留50m到装载硐室操作室(这段距离从机头硐室平台东侧布置穿线管敷设到操作室内)；剩余67.5m电缆从井口电缆沟敷设到井塔2层+14m操作室内；二、施工现场条件分析1、副井井筒有效断面直径为9.5m，现阶段井筒内电缆托架已经安装齐全。2、待井筒标准段、非标段及管路安装完后进行电缆敷设。3、原先吊盘是2方2圆，现改为4个方吊盘。4、电缆敷设所用稳车利用原先布置的夺料车进行敷...
