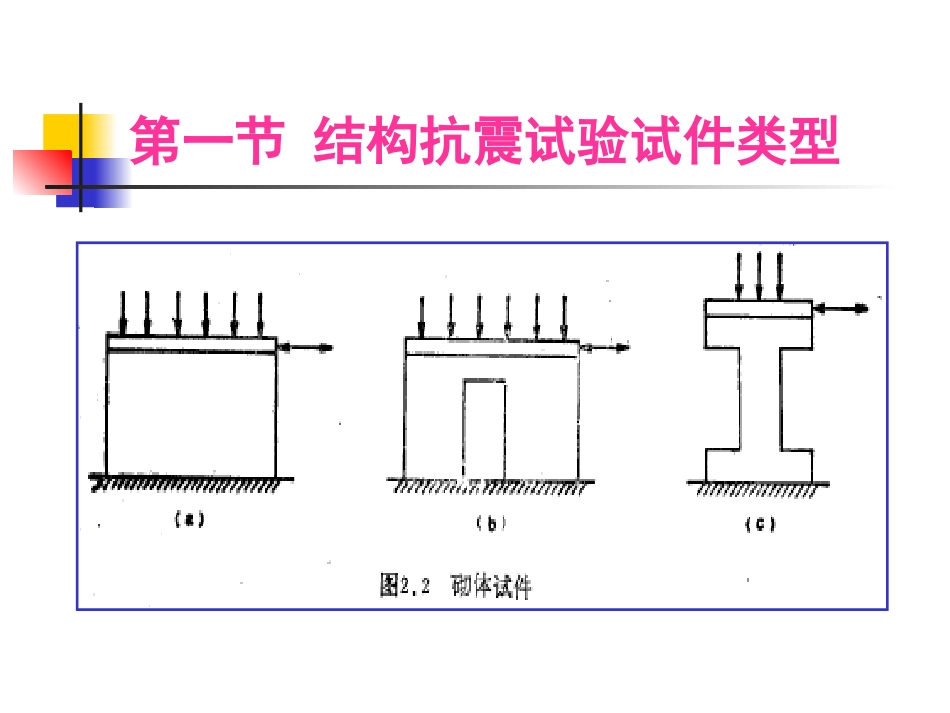

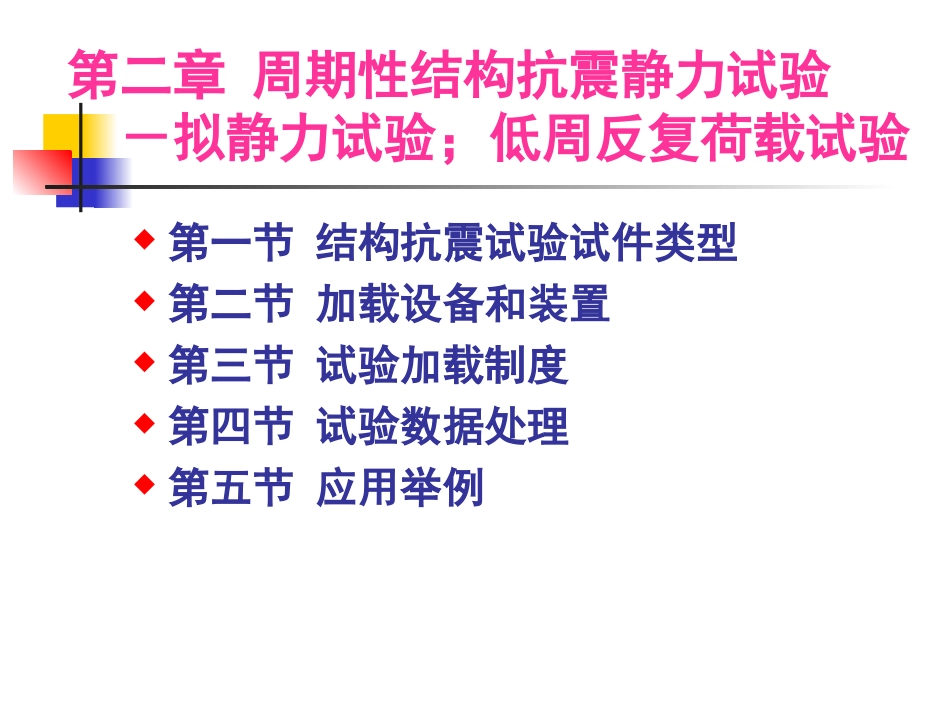

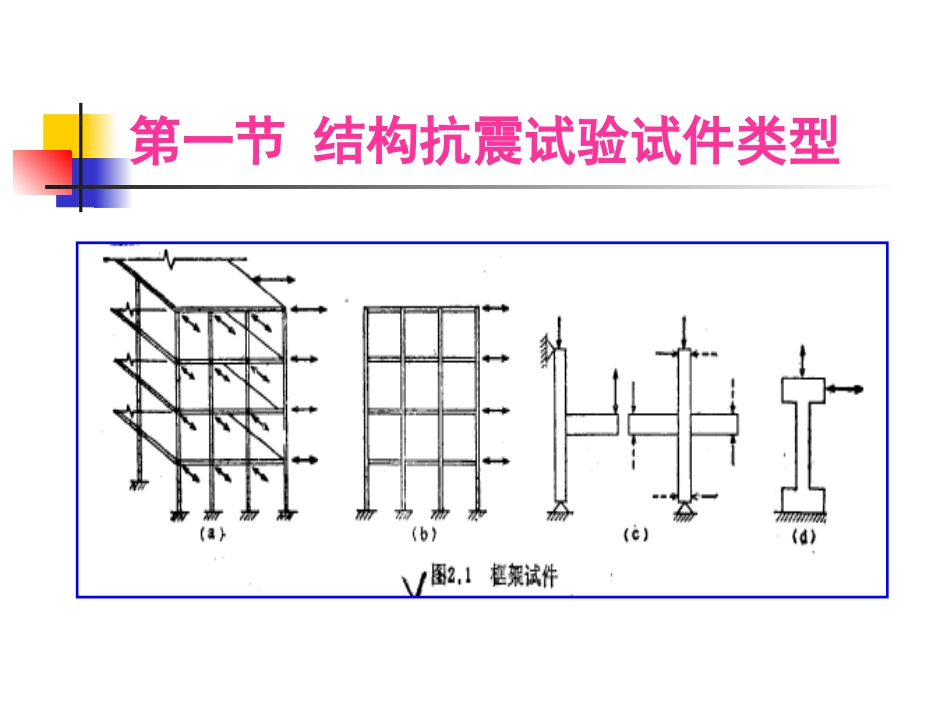

第二章周期性结构抗震静力试验－拟静力试验；低周反复荷载试验第一节结构抗震试验试件类型第二节加载设备和装置第三节试验加载制度第四节试验数据处理第五节应用举例第一节结构抗震试验试件类型第一节结构抗震试验试件类型第一节结构抗震试验试件类型一、梁式试件二、柱式试件三、节点及框架组合件试件四、框架试件五、剪力墙及墙体试件一、梁式试件二、柱式试件二、柱式试件三、节点及框架组合件试件三、节点及框架组合件试件四、框架试件四、框架试件五、剪力墙及墙体试件五、剪力墙及墙体试件第二节加载设备和装置一、加载设备二、加载的反力装置三、试验数据的量测与采集一、加载设备机械式千斤顶或液压式千斤顶电液伺服加载系统主要包括电液伺服作动器、模拟控制器、液压源、液压管路和测量仪器等电液伺服作动器电液伺服阀接到一个命令信号后立即将电压信号转换成活塞杆的运动，从而对试件进行推和拉的加载试验。模拟控制器液压源加载装置常用的反力装置主要有反力墙、反力台座、门式刚架、反力架和相应的各种组合类型加载反力装置应具有足够的刚度、承载力和整体稳定性，能够满足试件的受力状态和模拟试件的实际边界条件墙片试验装置梁式构件试验装置顶部无转动的抗剪试验装置梁柱节点试验装置测P－Δ效应的节点试验装置分配梁悬吊支撑加载试验装置力－位移的关系曲线电液伺服拟静力试验加载系统第三节试验加载制度一、加载制度的几种方案二、关于加载制度的讨论一、加载制度的几种方案1、主轴向单向受力的加载制度（1）变位移加载（2）变力加载（3）变力－变位移加载制度2、双向受力加载制度（1）同步加载（2）非同步加载变位移加载变幅加载等幅加载混合加载变幅加载等幅加载混合加载混合加载变力加载同步加载当用一个加载器在与截面主轴成一定角度作斜向加载时，两个主轴向的分量是同步的斜向加载的加载制度与单向受力加载相同非同步加载非同步加载要用两个加载器分别在截面两个主轴方向加力可以先后施加荷载双向受力远比单向受力复杂单向加载一向恒载、一向加载先后加载交替加载8字形加载方形加载二、关于加载制度的讨论1、研究目的与加载制度的关系（1）建立恢复力模型（2）建立强度计算公式及研究破坏机制（3）改进和发展抗震构造措施2、不同加载方案引起的耗能差异3、周期性加载制度的局限性建立恢复力模型采用的加载制度建立强度计算公式及研究破坏机制采用的加载制度改进和发展抗震构造措施－比较强度或变形能力时改进和发展抗震构造措施－比较强度和退化率时二、不同加载方案引起的耗能差异变幅加载时，假定骨架曲线不变，不同加载方案的的情况。第四节试验数据处理一、骨架曲线二、割线刚度三、延性系数四、荷载降低系数五、能量耗散系数骨架曲线与荷载－变形滞回曲线割线刚度iiiiiiiFFKXXFiXi式中－第次峰点荷载值；－第次峰点位移值。延性系数uyuyXXXX式中－试体的极限位移；－试体的屈服位移。荷载降低系数111ijiijijijFFFjiFji－式中－位移延性系数为时，第次循环峰点荷载值；－位移延性系数为时，第－次循环峰点荷载值。能量耗散系数(ABCCDA)(OBE+ODF)SES第五节应用举例确定钢筋混凝土柱和钢管混凝土柱的恢复力模型钢筋混凝土柱和钢管混凝土柱试件试验装置钢筋混凝土柱的滞回曲线和恢复力模型钢筋混凝土柱恢复力模型参数钢管混凝土柱的滞回曲线和恢复力模型钢管混凝土柱恢复力模型参数思考题何谓拟静力试验，它有什么特点？简述电液伺服加载系统的组成及各部分的作用。常用的试验加载反力装置有哪些，应满足什么要求？试验加载制度有哪几种方案，如何根据研究目的不同选用加载制度？拟静力试验数据处理主要内容有哪些（画图或用表达式说明）？
