钢才强度指标有哪些VIP专享VIP免费

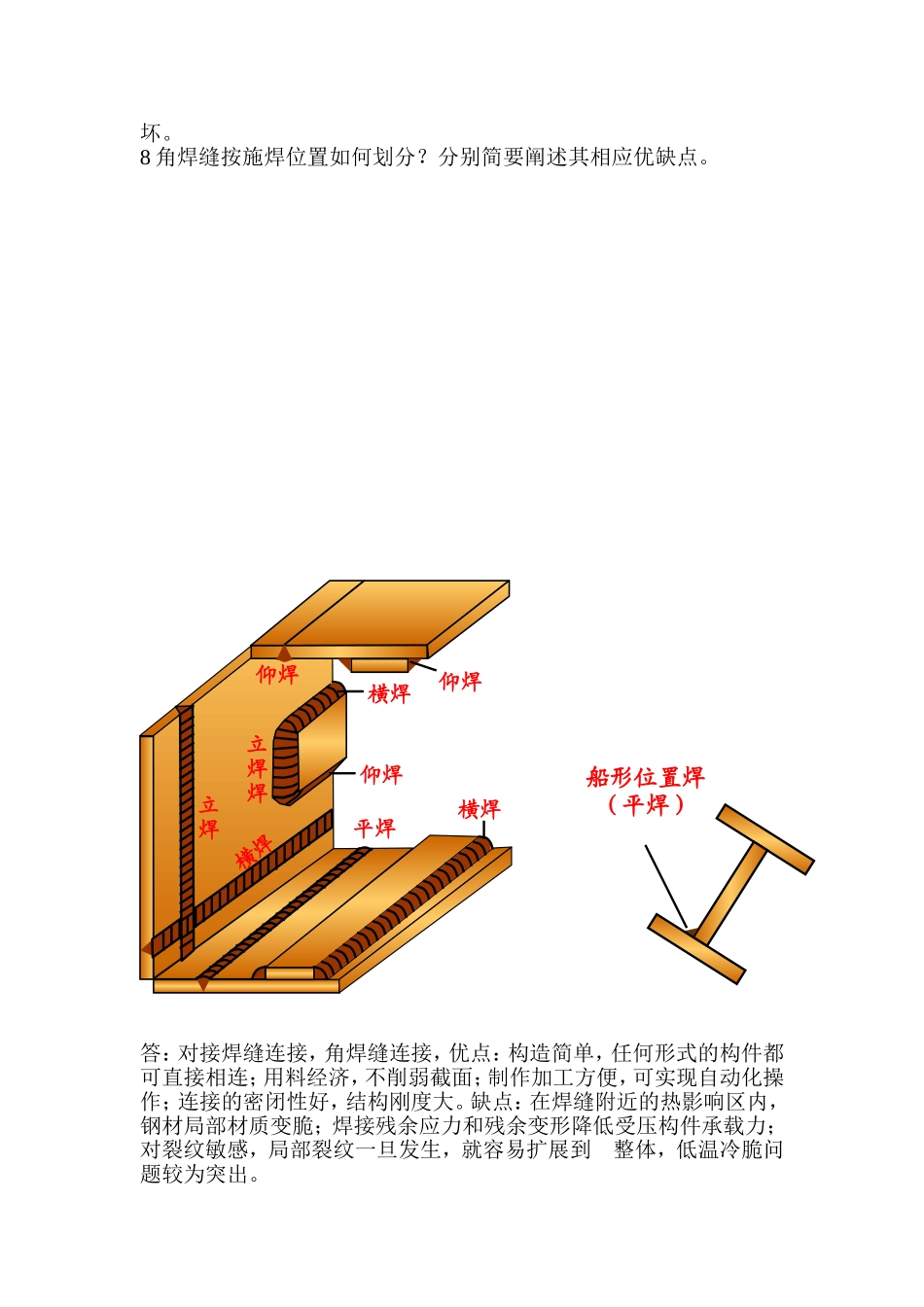

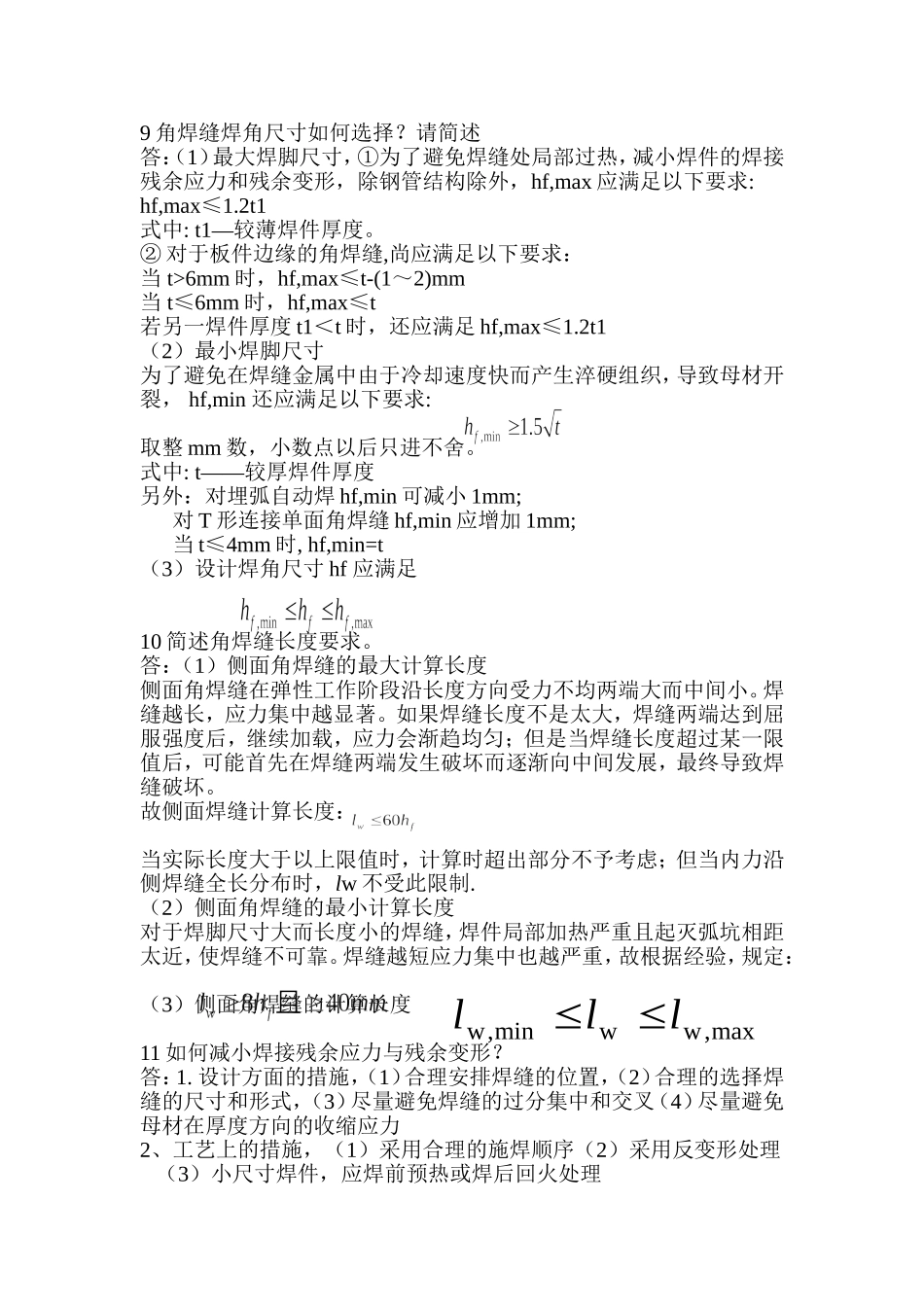

1钢才强度指标有哪些？简要阐述答：（1）.屈服强度fy—应力应变曲线开始产生塑性流动时对应的应力，它是衡量钢材的承载能力和确定钢材强度设计值的重要指标。（2）.抗拉强度fu—应力应变曲线最高点对应的应力,它是钢材最大的抗拉强度。（3）.伸长率试件断裂时的绝对变形值与原标距长度的百分比，用δ表示。（4）.断面收缩率是指试件拉断后，颈缩区的断面面积缩小值与原断面面积比值的百分比，用y表示。（5）.弹性模量E：反映材料的应力与变形量的大小的正切值2什么是钢才的韧性？影响因素有哪些？P11答：韧性是指钢材抵抗冲击或振动的能力，影响因素有：（1）冲击韧性与试件刻槽有关（2）冲击韧性还与试验的温度有关（3）3建筑钢材的的破坏形式有哪些？其对应特征是什么？答：（1）塑性破坏。特征，构件应力超过屈服点，并且达到抗拉极限强度后，构件产生明显的变形并断裂。（2）脆性破坏，特征，在破坏前无明显变形，平均应力也小（一般都小于屈服点），没有任何预兆。4什么是应力集中？产生原因与预防措施有哪些？答:在钢结构构件中不可避免的存在着孔洞、槽口、凹角、裂缝、厚度变化、形状变化和内部缺陷等，此时截面中的应力分布不再保持均匀，而是在一些区域产生局部高峰应力，形成所谓应力集中现象。1、产生原因：（1）外部原因：孔洞、槽口、凹角、裂缝、厚度变化、形状变化（2）内部原因：内部缺陷、内部应力2、预防措施：在进行钢结构设计时，应尽量使构件和连接节点的形状和构造合理，防止截面的突然改变，采取圆滑的过渡。在进行钢结构的焊接构造设计和施工时，应尽量减少焊接残余应力。5请解释蓝脆现象与低温冷脆现象。答：蓝脆现象：钢材受温度影响总的趋势是随温度升高，fy、fu、E下降，但温度达250°C左右时，钢材抗拉强度提高，塑性、韧性下降，表面氧化膜呈蓝色，即发生蓝脆现象。低温冷脆：在负温范围，即当温度从常温下降时，塑性、韧性降低，下降到某一温度时冲击韧性突然变得很降，发生脆性破坏，这就是低温冷脆现象。6如何划分刚才的质量等级？答：P167为什么承受动力荷载的结构要通过刨边、扩孔等方法清除其冷加工的边缘部分？答：钢结构冷加工时会引起钢材的局部冷作硬化，从而使材料强度提高，塑性、韧性下降，使钢材变脆。因此，对承受动力荷载的重要结构要通过刨边、扩孔等方法清除其冷加工的边缘部分，从而防止脆性破坏。8角焊缝按施焊位置如何划分？分别简要阐述其相应优缺点。答：对接焊缝连接，角焊缝连接，优点：构造简单，任何形式的构件都可直接相连；用料经济，不削弱截面；制作加工方便，可实现自动化操作；连接的密闭性好，结构刚度大。缺点：在焊缝附近的热影响区内，钢材局部材质变脆；焊接残余应力和残余变形降低受压构件承载力；对裂纹敏感，局部裂纹一旦发生，就容易扩展到整体，低温冷脆问题较为突出。船形位置焊（平焊）立焊立焊焊仰焊仰焊仰焊横焊横焊横焊平焊9角焊缝焊角尺寸如何选择？请简述答：（1）最大焊脚尺寸，①为了避免焊缝处局部过热，减小焊件的焊接残余应力和残余变形，除钢管结构除外，hf,max应满足以下要求:hf,max≤1.2t1式中:t1—较薄焊件厚度。②对于板件边缘的角焊缝,尚应满足以下要求：当t>6mm时，hf,max≤t-(1～2)mm当t≤6mm时，hf,max≤t若另一焊件厚度t1＜t时，还应满足hf,max≤1.2t1（2）最小焊脚尺寸为了避免在焊缝金属中由于冷却速度快而产生淬硬组织，导致母材开裂，hf,min还应满足以下要求:取整mm数，小数点以后只进不舍。式中:t——较厚焊件厚度另外：对埋弧自动焊hf,min可减小1mm;对T形连接单面角焊缝hf,min应增加1mm;当t≤4mm时,hf,min=t（3）设计焊角尺寸hf应满足10简述角焊缝长度要求。答：（1）侧面角焊缝的最大计算长度侧面角焊缝在弹性工作阶段沿长度方向受力不均两端大而中间小。焊缝越长，应力集中越显著。如果焊缝长度不是太大，焊缝两端达到屈服强度后，继续加载，应力会渐趋均匀；但是当焊缝长度超过某一限值后，可能首先在焊缝两端发生破坏而逐渐向中间发展，最终导致焊缝破坏。故侧面焊缝计算长度：当实际长度大于以上限值时，计算时超出部分不予考虑；但当内力沿侧焊缝全长分布时，lw不...
