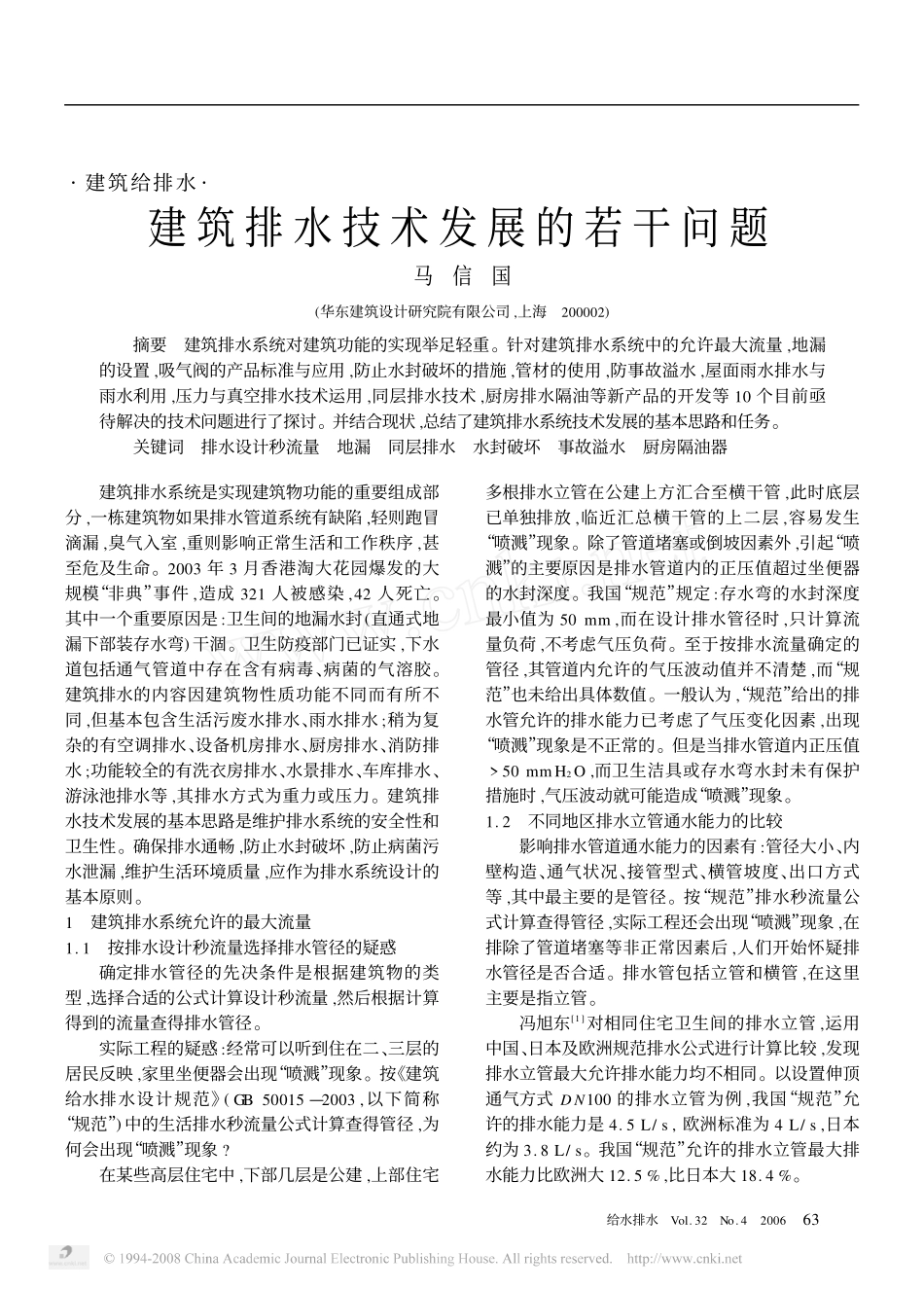

给水排水Vol.32No.4200663·建筑给排水·建筑排水技术发展的若干问题马信国(华东建筑设计研究院有限公司,上海200002)摘要建筑排水系统对建筑功能的实现举足轻重。针对建筑排水系统中的允许最大流量,地漏的设置,吸气阀的产品标准与应用,防止水封破坏的措施,管材的使用,防事故溢水,屋面雨水排水与雨水利用,压力与真空排水技术运用,同层排水技术,厨房排水隔油等新产品的开发等10个目前亟待解决的技术问题进行了探讨。并结合现状,总结了建筑排水系统技术发展的基本思路和任务。关键词排水设计秒流量地漏同层排水水封破坏事故溢水厨房隔油器建筑排水系统是实现建筑物功能的重要组成部分,一栋建筑物如果排水管道系统有缺陷,轻则跑冒滴漏,臭气入室,重则影响正常生活和工作秩序,甚至危及生命。2003年3月香港淘大花园爆发的大规模“非典”事件,造成321人被感染,42人死亡。其中一个重要原因是:卫生间的地漏水封(直通式地漏下部装存水弯)干涸。卫生防疫部门已证实,下水道包括通气管道中存在含有病毒、病菌的气溶胶。建筑排水的内容因建筑物性质功能不同而有所不同,但基本包含生活污废水排水、雨水排水;稍为复杂的有空调排水、设备机房排水、厨房排水、消防排水;功能较全的有洗衣房排水、水景排水、车库排水、游泳池排水等,其排水方式为重力或压力。建筑排水技术发展的基本思路是维护排水系统的安全性和卫生性。确保排水通畅,防止水封破坏,防止病菌污水泄漏,维护生活环境质量,应作为排水系统设计的基本原则。1建筑排水系统允许的最大流量1.1按排水设计秒流量选择排水管径的疑惑确定排水管径的先决条件是根据建筑物的类型,选择合适的公式计算设计秒流量,然后根据计算得到的流量查得排水管径。实际工程的疑惑:经常可以听到住在二、三层的居民反映,家里坐便器会出现“喷溅”现象。按《建筑给水排水设计规范》(GB50015—2003,以下简称“规范”)中的生活排水秒流量公式计算查得管径,为何会出现“喷溅”现象?在某些高层住宅中,下部几层是公建,上部住宅多根排水立管在公建上方汇合至横干管,此时底层已单独排放,临近汇总横干管的上二层,容易发生“喷溅”现象。除了管道堵塞或倒坡因素外,引起“喷溅”的主要原因是排水管道内的正压值超过坐便器的水封深度。我国“规范”规定:存水弯的水封深度最小值为50mm,而在设计排水管径时,只计算流量负荷,不考虑气压负荷。至于按排水流量确定的管径,其管道内允许的气压波动值并不清楚,而“规范”也未给出具体数值。一般认为,“规范”给出的排水管允许的排水能力已考虑了气压变化因素,出现“喷溅”现象是不正常的。但是当排水管道内正压值>50mmH2O,而卫生洁具或存水弯水封未有保护措施时,气压波动就可能造成“喷溅”现象。1.2不同地区排水立管通水能力的比较影响排水管道通水能力的因素有:管径大小、内壁构造、通气状况、接管型式、横管坡度、出口方式等,其中最主要的是管径。按“规范”排水秒流量公式计算查得管径,实际工程还会出现“喷溅”现象,在排除了管道堵塞等非正常因素后,人们开始怀疑排水管径是否合适。排水管包括立管和横管,在这里主要是指立管。冯旭东[1]对相同住宅卫生间的排水立管,运用中国、日本及欧洲规范排水公式进行计算比较,发现排水立管最大允许排水能力均不相同。以设置伸顶通气方式DN100的排水立管为例,我国“规范”允许的排水能力是4.5L/s,欧洲标准为4L/s,日本约为3.8L/s。我国“规范”允许的排水立管最大排水能力比欧洲大12.5%,比日本大18.4%。64给水排水Vol.32No.420061.3铸铁管与塑料管排水能力的确定铸铁管和塑料管的排水能力究竟谁大,目前国内有截然不同的两种观点:一种观点认为在同等条件下塑料管排水能力比铸铁管大20%;另一种观点认为,在同等条件下,塑料管排水能力只有铸铁管的77%。持前一种观点理由是,塑料管内壁光滑,其粗糙系数和粗糙度均比铸铁管小。持后一种观点理由是,塑料管内壁光滑,排水时流速大,引起的气压波动亦大。由于未有可靠的试验数据来证实这两种管材的通水能力,在《全国民用建筑工程设计技术措施给水排水》(2003年,以下简称“措施”)表4.4.81附注2中规定:“塑料排水立管的排水能力应按铸铁排水立管选用,最大不得超过本...
