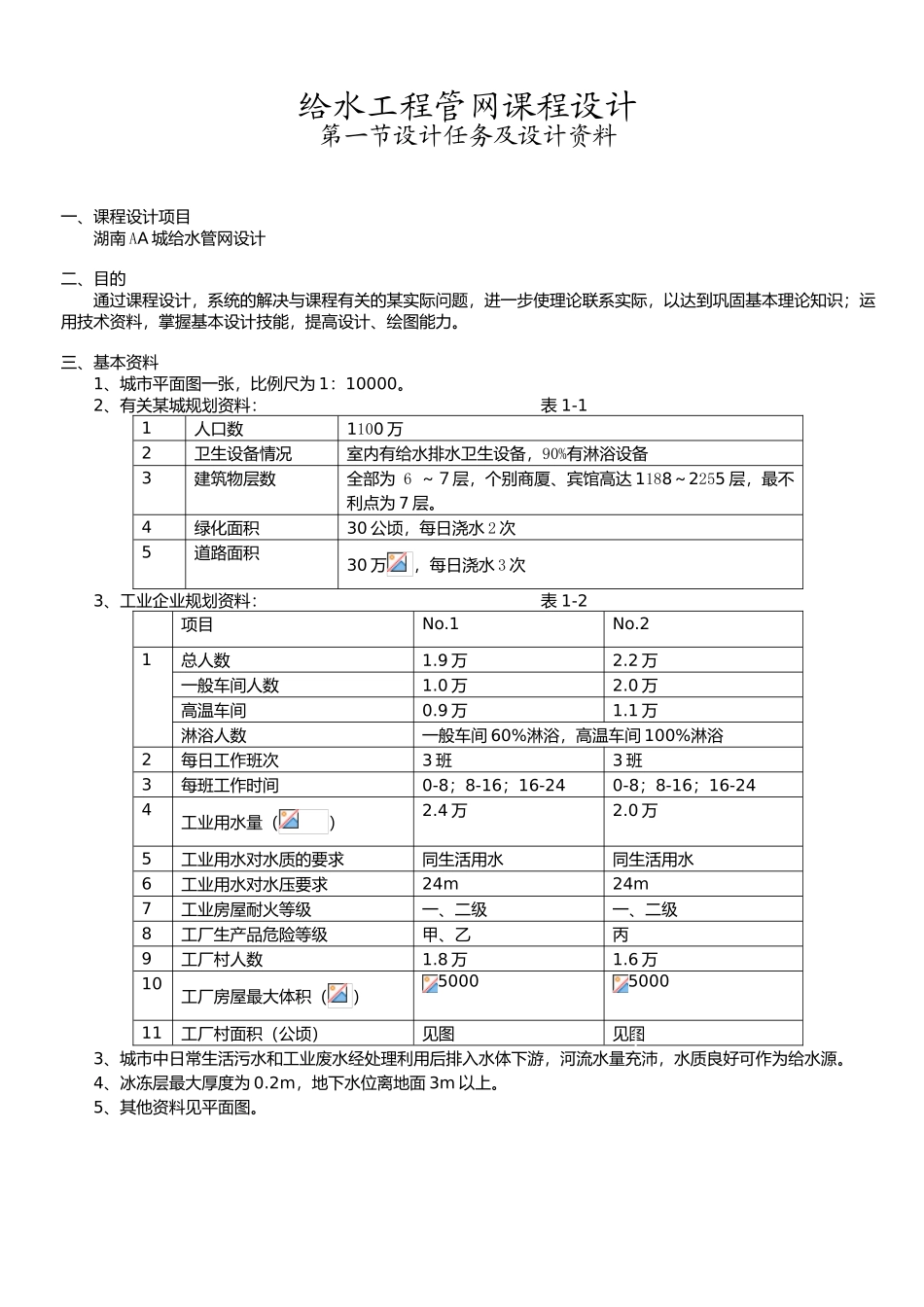

给水工程管网课程设计第一节设计任务及设计资料一、课程设计项目湖南 AA 城给水管网设计二、目的通过课程设计，系统的解决与课程有关的某实际问题，进一步使理论联系实际，以达到巩固基本理论知识；运用技术资料，掌握基本设计技能，提高设计、绘图能力。三、基本资料1、城市平面图一张，比例尺为 1：10000。2、有关某城规划资料： 表 1-11人口数1100 万2卫生设备情况室内有给水排水卫生设备，90%有淋浴设备3建筑物层数全部为 6 ～７层，个别商厦、宾馆高达 1188～2255 层，最不利点为 7 层。4绿化面积30 公顷，每日浇水 2 次5道路面积30 万，每日浇水 3 次3、工业企业规划资料： 表 1-2项目No.1No.21总人数1.9 万2.2 万一般车间人数1.0 万2.0 万高温车间0.9 万1.1 万淋浴人数一般车间 60%淋浴，高温车间 100%淋浴2每日工作班次3 班3 班3每班工作时间0-8；8-16；16-240-8；8-16；16-244工业用水量（）2.4 万2.0 万5工业用水对水质的要求同生活用水同生活用水6工业用水对水压要求24m24m7工业房屋耐火等级一、二级一、二级8工厂生产品危险等级甲、乙丙9工厂村人数1.8 万1.6 万10工厂房屋最大体积（）5000500011工厂村面积（公顷）见图见图3、城市中日常生活污水和工业废水经处理利用后排入水体下游，河流水量充沛，水质良好可作为给水源。4、冰冻层最大厚度为 0.2m，地下水位离地面 3m 以上。5、其他资料见平面图。第二节用水量计算一、基本数据的确定 1、 根据设计要求该城市位于湖南，人口数 13.104 万，根据《居民生活用水定额》可得，该城市位于一区，属于中小城市选择 230L/S 作为最居民生活用水。2、 工厂淋浴用水量，根据高温车间 3 班，一般车间 3 班计算，且在每班次下班后一小时内淋浴。3、 工厂职工生活用水量实行一般车间每人每班 25L，高温车间每人每班 35L。4、 浇洒道路用水量按每平方路面每次 1L 计算，每日 3 次。5、 城市绿化用水按 2.0L/（d·㎡）计算，每日两次。6、 城市的未预见用水量按最高日用水量的 25%计算。二、用水量计算城市设计用水量根据最高日用水量设计，其中包括居民生活用水、工业居民生活用水、工业区生产用水、工业区淋浴用水、浇洒道路用水、城市绿化用水以及未预见用水。（一）居民最高日生活用水量 其中：q——城市最高日综合用水量定额，230 Ｌ／（cap.d）； N——城市设计年限内计划用水人口数； f——城市自来水普及率，取 100%； 所...
