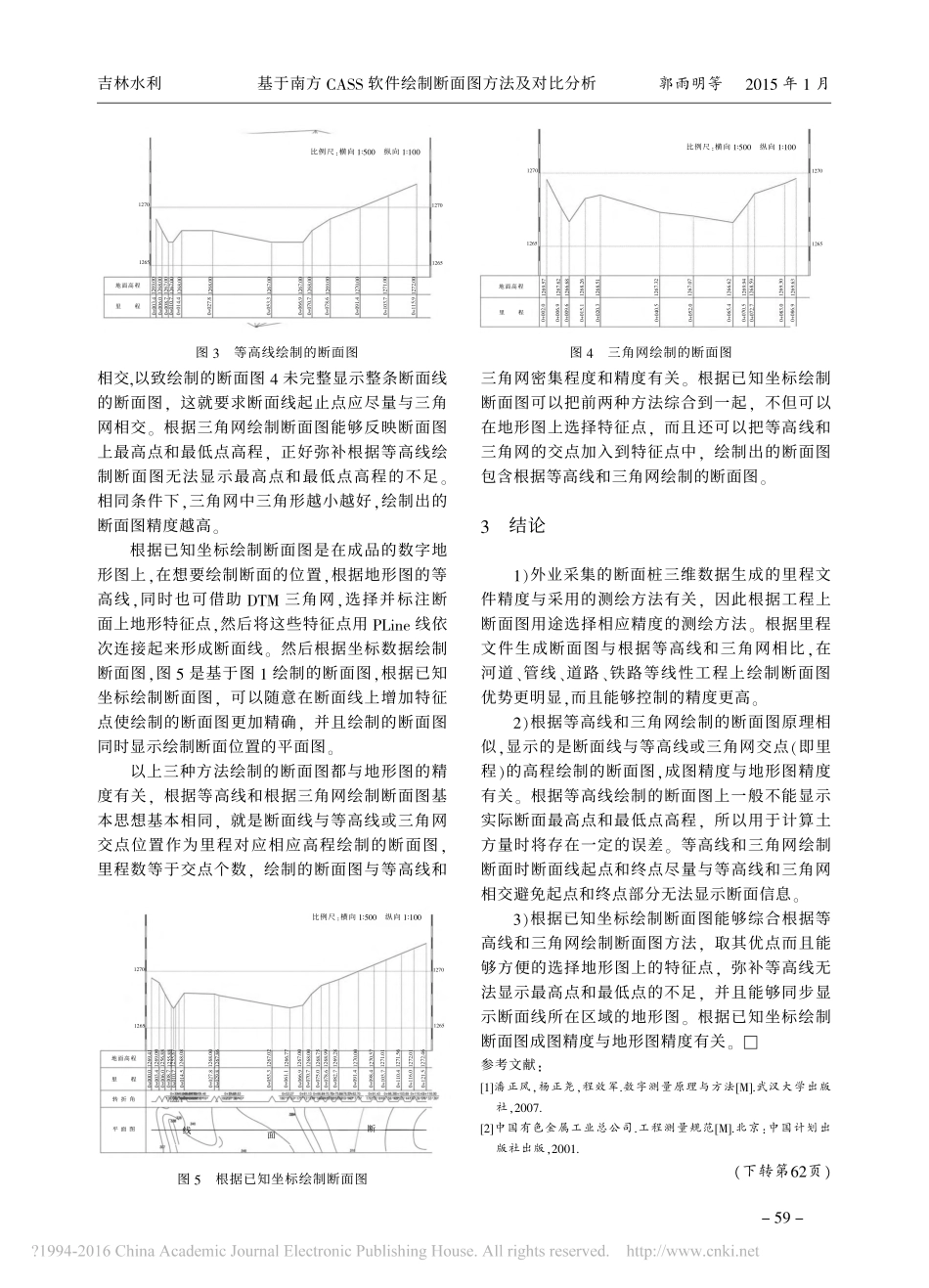

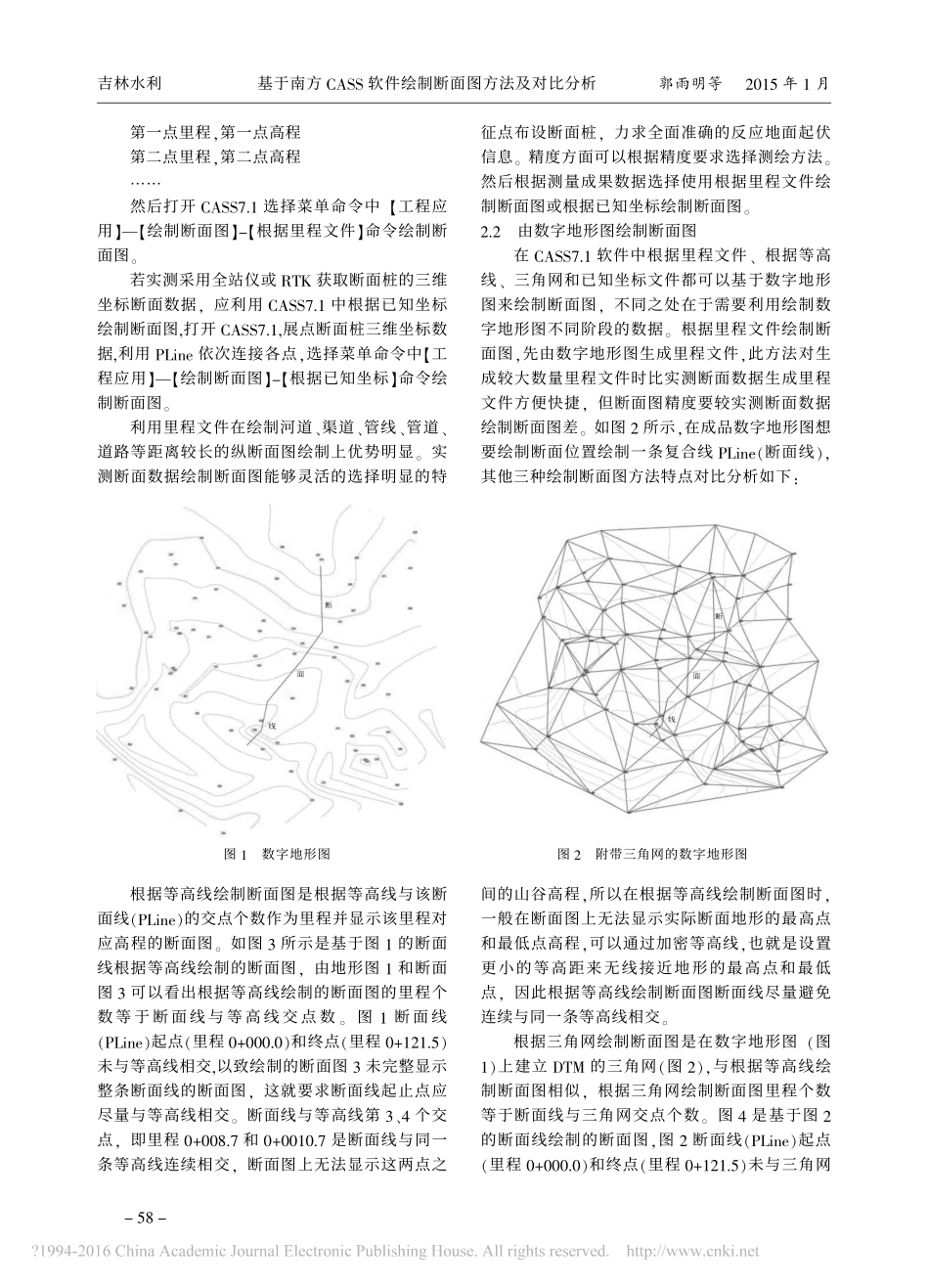

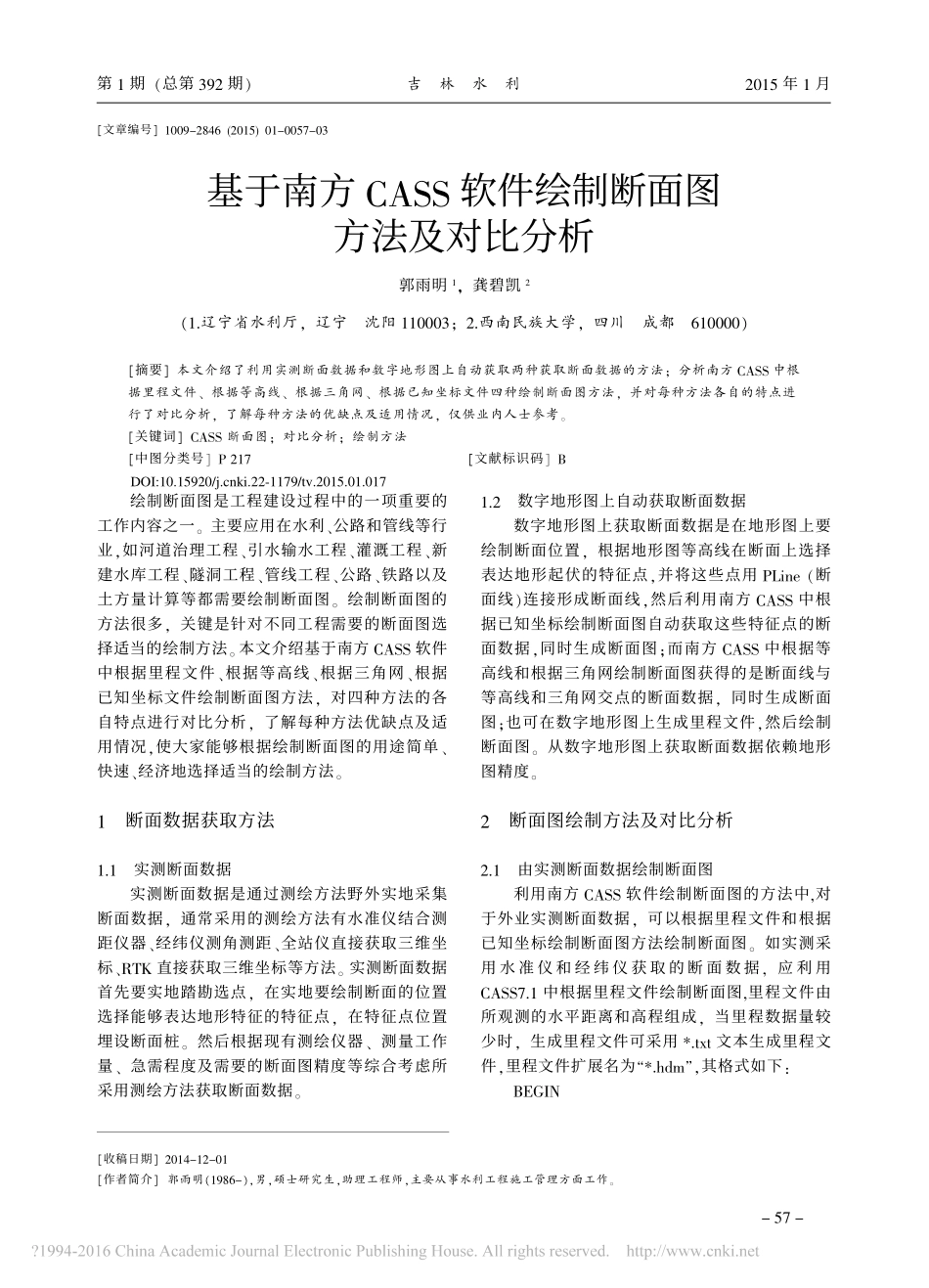

第1期（总第392期）吉林水利2015年1月［文章编号］1009-2846(2015)01-0057-03［收稿日期］2014-12-01［作者简介］郭雨明（1986-），男，硕士研究生，助理工程师，主要从事水利工程施工管理方面工作。绘制断面图是工程建设过程中的一项重要的工作内容之一。主要应用在水利、公路和管线等行业，如河道治理工程、引水输水工程、灌溉工程、新建水库工程、隧洞工程、管线工程、公路、铁路以及土方量计算等都需要绘制断面图。绘制断面图的方法很多，关键是针对不同工程需要的断面图选择适当的绘制方法。本文介绍基于南方CASS软件中根据里程文件、根据等高线、根据三角网、根据已知坐标文件绘制断面图方法，对四种方法的各自特点进行对比分析，了解每种方法优缺点及适用情况，使大家能够根据绘制断面图的用途简单、快速、经济地选择适当的绘制方法。1断面数据获取方法1.1实测断面数据实测断面数据是通过测绘方法野外实地采集断面数据，通常采用的测绘方法有水准仪结合测距仪器、经纬仪测角测距、全站仪直接获取三维坐标、RTK直接获取三维坐标等方法。实测断面数据首先要实地踏勘选点，在实地要绘制断面的位置选择能够表达地形特征的特征点，在特征点位置埋设断面桩。然后根据现有测绘仪器、测量工作量、急需程度及需要的断面图精度等综合考虑所采用测绘方法获取断面数据。1.2数字地形图上自动获取断面数据数字地形图上获取断面数据是在地形图上要绘制断面位置，根据地形图等高线在断面上选择表达地形起伏的特征点，并将这些点用PLine（断面线）连接形成断面线，然后利用南方CASS中根据已知坐标绘制断面图自动获取这些特征点的断面数据，同时生成断面图；而南方CASS中根据等高线和根据三角网绘制断面图获得的是断面线与等高线和三角网交点的断面数据，同时生成断面图；也可在数字地形图上生成里程文件，然后绘制断面图。从数字地形图上获取断面数据依赖地形图精度。2断面图绘制方法及对比分析2.1由实测断面数据绘制断面图利用南方CASS软件绘制断面图的方法中,对于外业实测断面数据，可以根据里程文件和根据已知坐标绘制断面图方法绘制断面图。如实测采用水准仪和经纬仪获取的断面数据,应利用CASS7.1中根据里程文件绘制断面图,里程文件由所观测的水平距离和高程组成，当里程数据量较少时，生成里程文件可采用*.txt文本生成里程文件，里程文件扩展名为“*.hdm”，其格式如下：BEGIN基于南方CASS软件绘制断面图方法及对比分析郭雨明1，龚碧凯2（1.辽宁省水利厅，辽宁沈阳110003；2.西南民族大学，四川成都610000）［摘要］本文介绍了利用实测断面数据和数字地形图上自动获取两种获取断面数据的方法；分析南方CASS中根据里程文件、根据等高线、根据三角网、根据已知坐标文件四种绘制断面图方法，并对每种方法各自的特点进行了对比分析，了解每种方法的优缺点及适用情况，仅供业内人士参考。［关键词］CASS断面图；对比分析；绘制方法［中图分类号］P217［文献标识码］B57--DOI:10.15920/j.cnki.22-1179/tv.2015.01.017吉林水利基于南方CASS软件绘制断面图方法及对比分析郭雨明等2015年1月第一点里程，第一点高程第二点里程，第二点高程……然后打开CASS7.1选择菜单命令中【工程应用】—【绘制断面图】-【根据里程文件】命令绘制断面图。若实测采用全站仪或RTK获取断面桩的三维坐标断面数据，应利用CASS7.1中根据已知坐标绘制断面图,打开CASS7.1,展点断面桩三维坐标数据,利用PLine依次连接各点，选择菜单命令中【工程应用】—【绘制断面图】-【根据已知坐标】命令绘制断面图。利用里程文件在绘制河道、渠道、管线、管道、道路等距离较长的纵断面图绘制上优势明显。实测断面数据绘制断面图能够灵活的选择明显的特征点布设断面桩，力求全面准确的反应地面起伏信息。精度方面可以根据精度要求选择测绘方法。然后根据测量成果数据选择使用根据里程文件绘制断面图或根据已知坐标绘制断面图。2.2由数字地形图绘制断面图在CASS7.1软件中根据里程文件、根据等高线、三角网和已知坐标文件都可以基于数字地形图来绘制断面图，不同之处在于需要利用绘制数字地形图不同阶段的数据。根据里程文件绘制断面图，...
