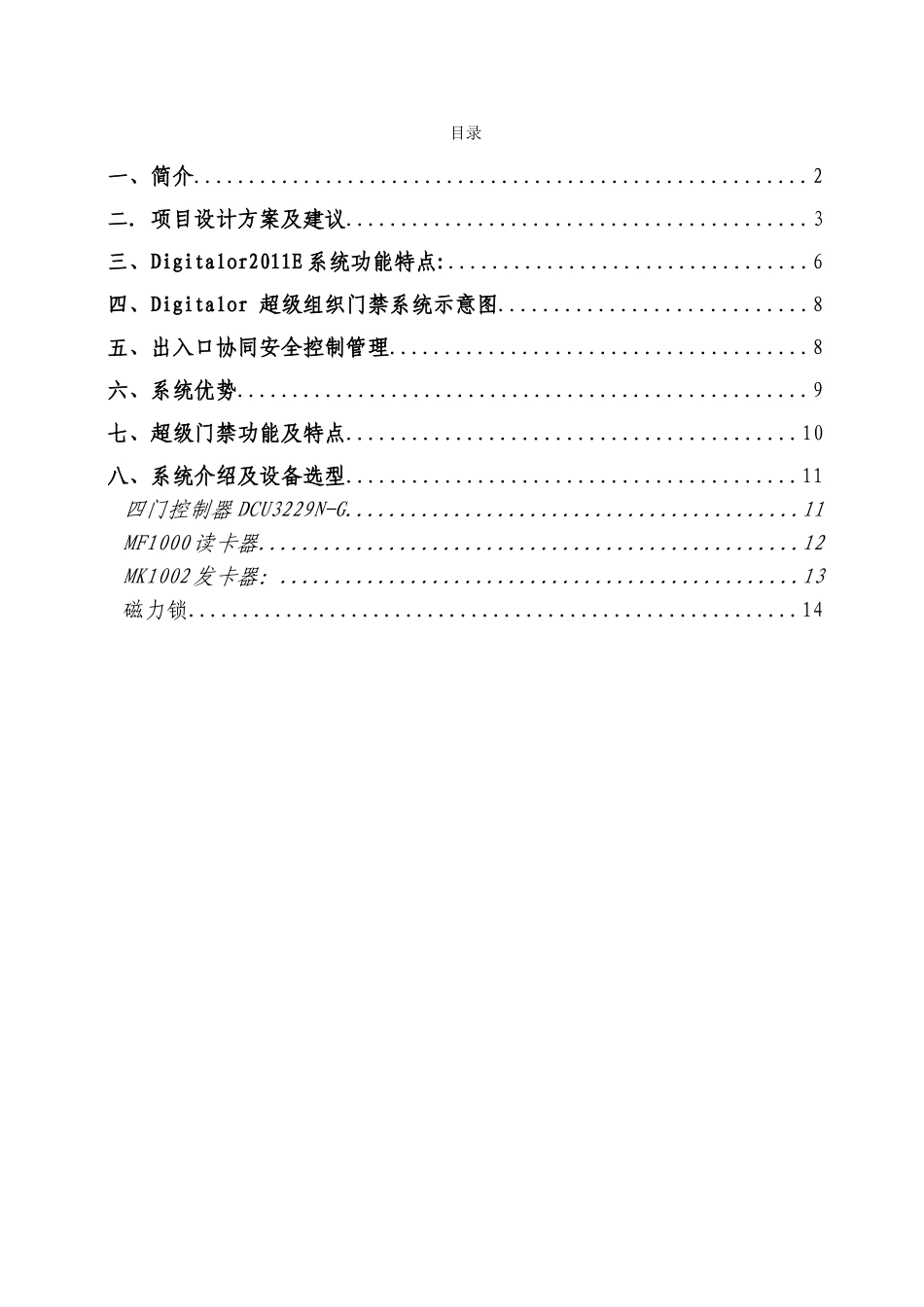

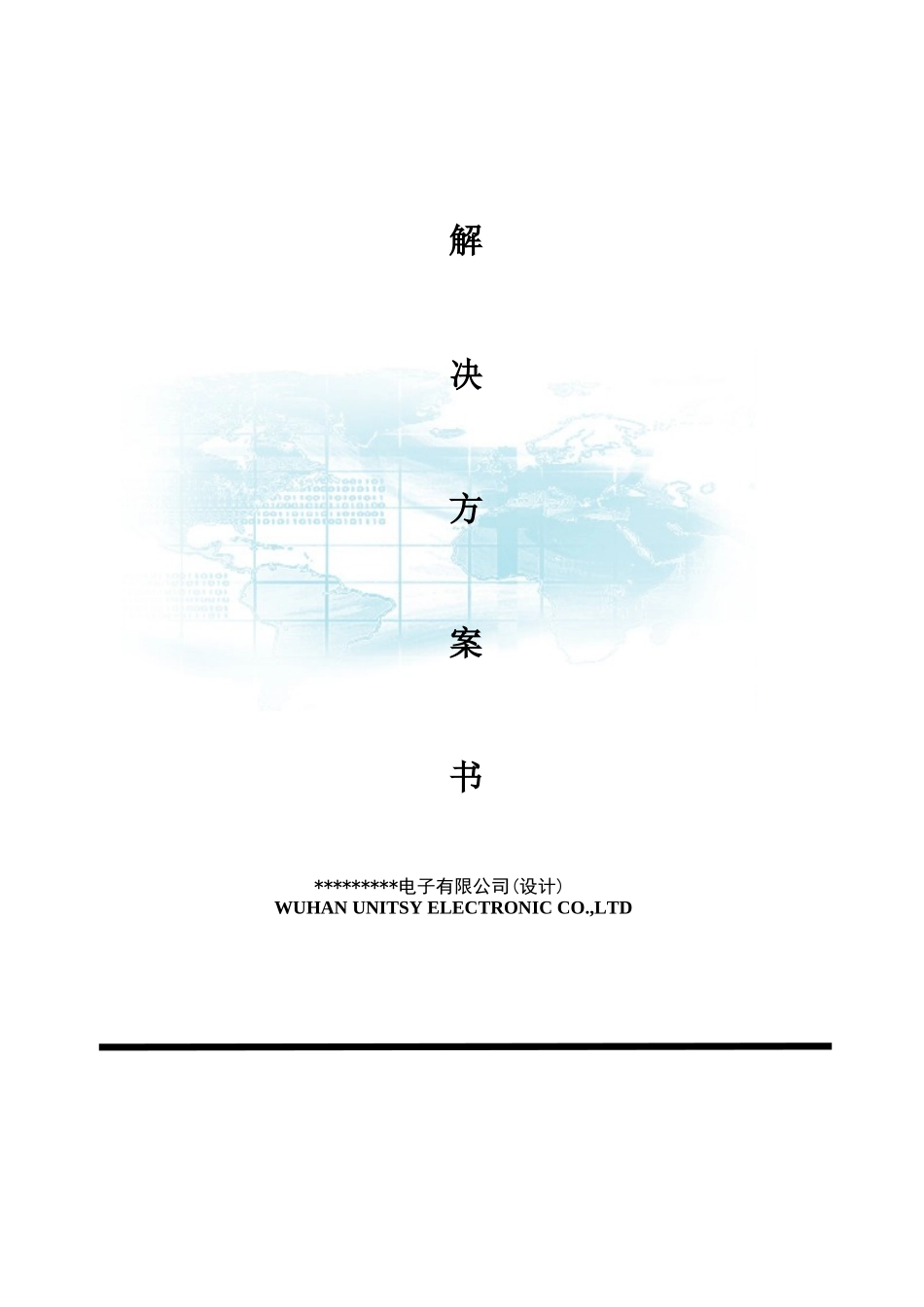

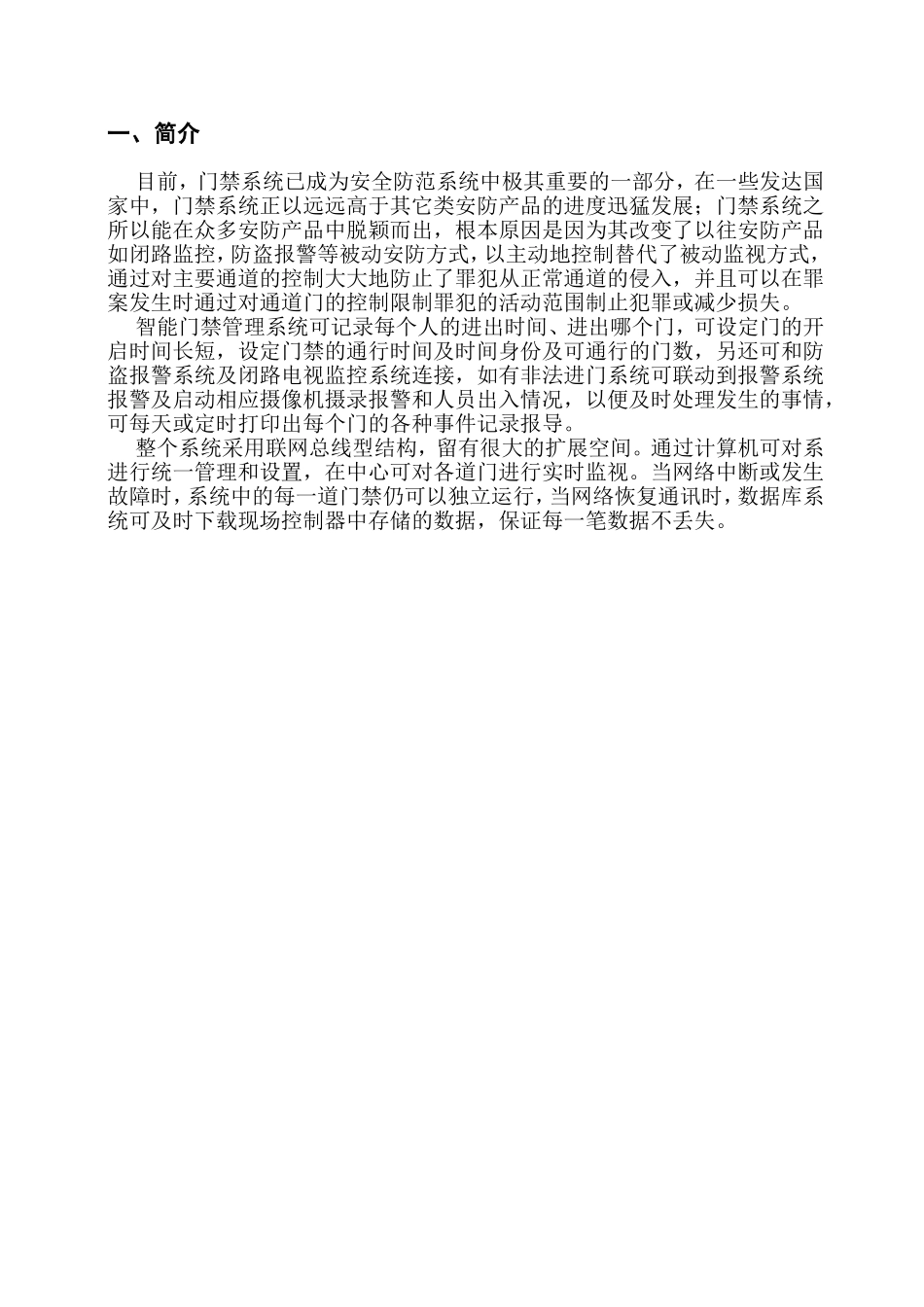

解决方案书*********电子有限公司(设计)WUHANUNITSYELECTRONICCO.,LTD目录一、简介........................................................2二.项目设计方案及建议..........................................3三、Digitalor2011E系统功能特点:.................................6四、Digitalor超级组织门禁系统示意图............................8五、出入口协同安全控制管理......................................8六、系统优势....................................................9七、超级门禁功能及特点.........................................10八、系统介绍及设备选型.........................................11四门控制器DCU3229N-G..........................................11MF1000读卡器..................................................12MK1002发卡器:................................................13磁力锁........................................................14一、简介目前,门禁系统已成为安全防范系统中极其重要的一部分,在一些发达国家中,门禁系统正以远远高于其它类安防产品的进度迅猛发展;门禁系统之所以能在众多安防产品中脱颖而出,根本原因是因为其改变了以往安防产品如闭路监控,防盗报警等被动安防方式,以主动地控制替代了被动监视方式,通过对主要通道的控制大大地防止了罪犯从正常通道的侵入,并且可以在罪案发生时通过对通道门的控制限制罪犯的活动范围制止犯罪或减少损失。智能门禁管理系统可记录每个人的进出时间、进出哪个门,可设定门的开启时间长短,设定门禁的通行时间及时间身份及可通行的门数,另还可和防盗报警系统及闭路电视监控系统连接,如有非法进门系统可联动到报警系统报警及启动相应摄像机摄录报警和人员出入情况,以便及时处理发生的事情,可每天或定时打印出每个门的各种事件记录报导。整个系统采用联网总线型结构,留有很大的扩展空间。通过计算机可对系进行统一管理和设置,在中心可对各道门进行实时监视。当网络中断或发生故障时,系统中的每一道门禁仍可以独立运行,当网络恢复通讯时,数据库系统可及时下载现场控制器中存储的数据,保证每一笔数据不丢失。二.项目设计方案及建议采用目前国际上最先进的Digitar非接触卡式门禁管理系统,采用PC机和WINDOWS2000/XP系统平台,及Digitalor2011e专业门禁管理软件实现卡片、人员、门禁权限、时间组等管理。为保证安全性和美观性,根据现场具体情况建议所有读感器采用明装的方式。控制器可采用现场安装在受控区内。现场安装控制器的优点在于节约线材,使用安全。通过我们对该项目的需求的初步了解,设计了以下方案。本项目计划在中钢集团天澄环保科技股份有限公司办公大楼设置93处门禁管理区,目的是实现对内加强管理,对外安全防范。采用目前国际上最先进的Digitalor非接触卡式门禁管理系统,每个门点安装1个MF1000读卡器,出口设置一个出门按钮,每个门点使用磁力锁,总计28台控制器,94把磁力锁,93个读卡器。采用PC机和WINDOWS2000/XP系统平台,及Digitalor2011e专业领航门禁管理软件实现卡片、人员、门禁权限、时间组等管理。根据现场情况,在设备的选用原则,消防通道门必须采用断电可以打开的电锁,以保证消防通道在防火情况下的畅通,所以,设计中防火门采用磁力锁或电插锁;另外其它需要符合防火要求的门均采用断电开的电锁,在本设计中,办公间门也采用断电开锁的电锁,以保证断电时办公室内人员的进出安全,在大楼的装修中这种方式可以兼顾大楼的内装修设计。在每一个的门禁点,出门处设置出门按钮,进门处设置读感器;由于门禁系统的特殊性,要求对该系统供电良好,建议采用UPS电源,对门禁系统集中供电。为确保消防通道在紧急状态下通畅,建议在消防通道门旁加装紧急出门按钮,在紧急情况下可以在打开通道门。对于门禁系统和消防系统的联动,不建议由消防系统直接和门禁系统相连,在消防报警产生时直接开启消防通道门和安全门的方式,因为消防可能产生误报警,并且该方式可能被犯罪分子利用。建议利用门禁系统的输入接口设置硬件消防...
