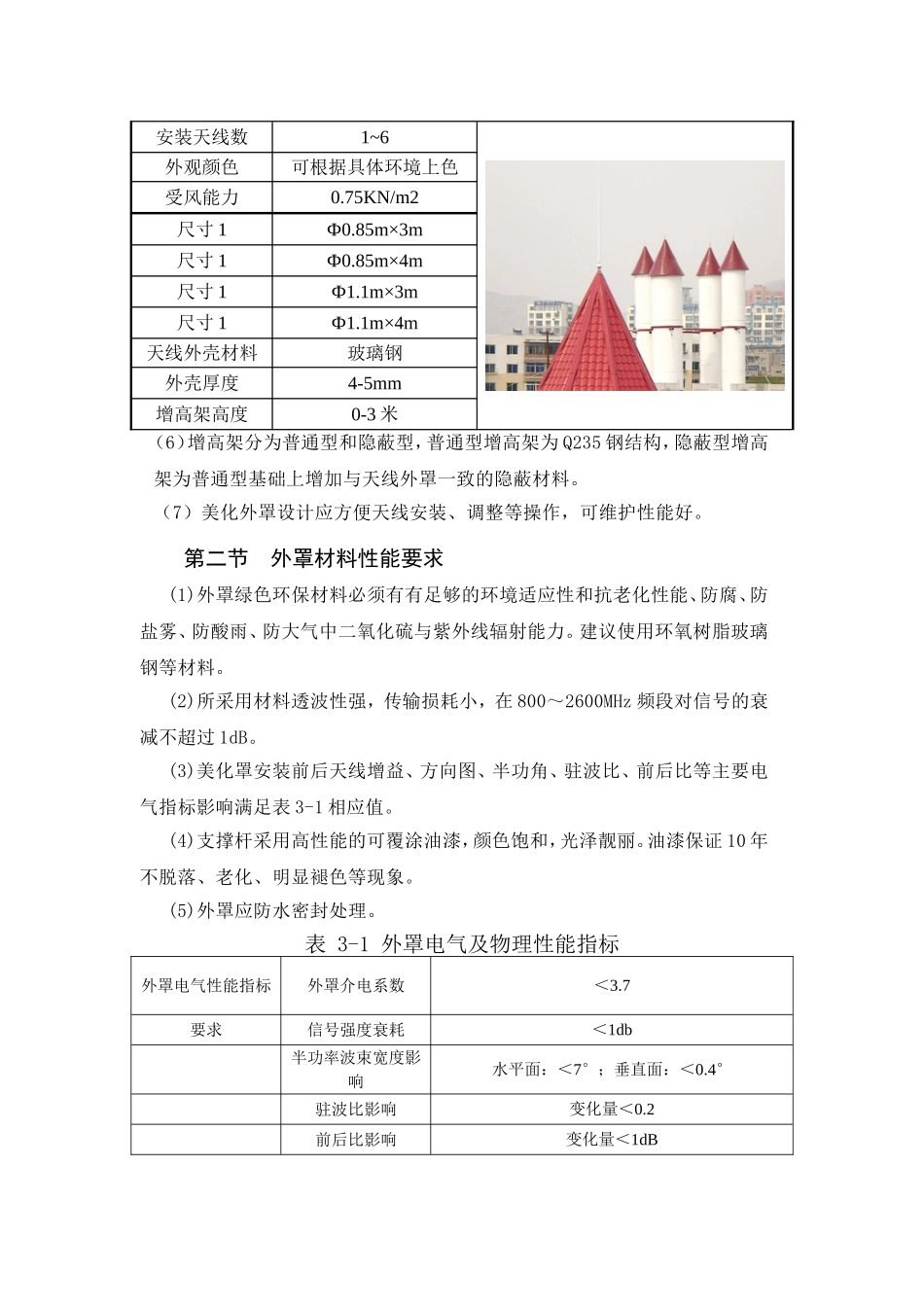

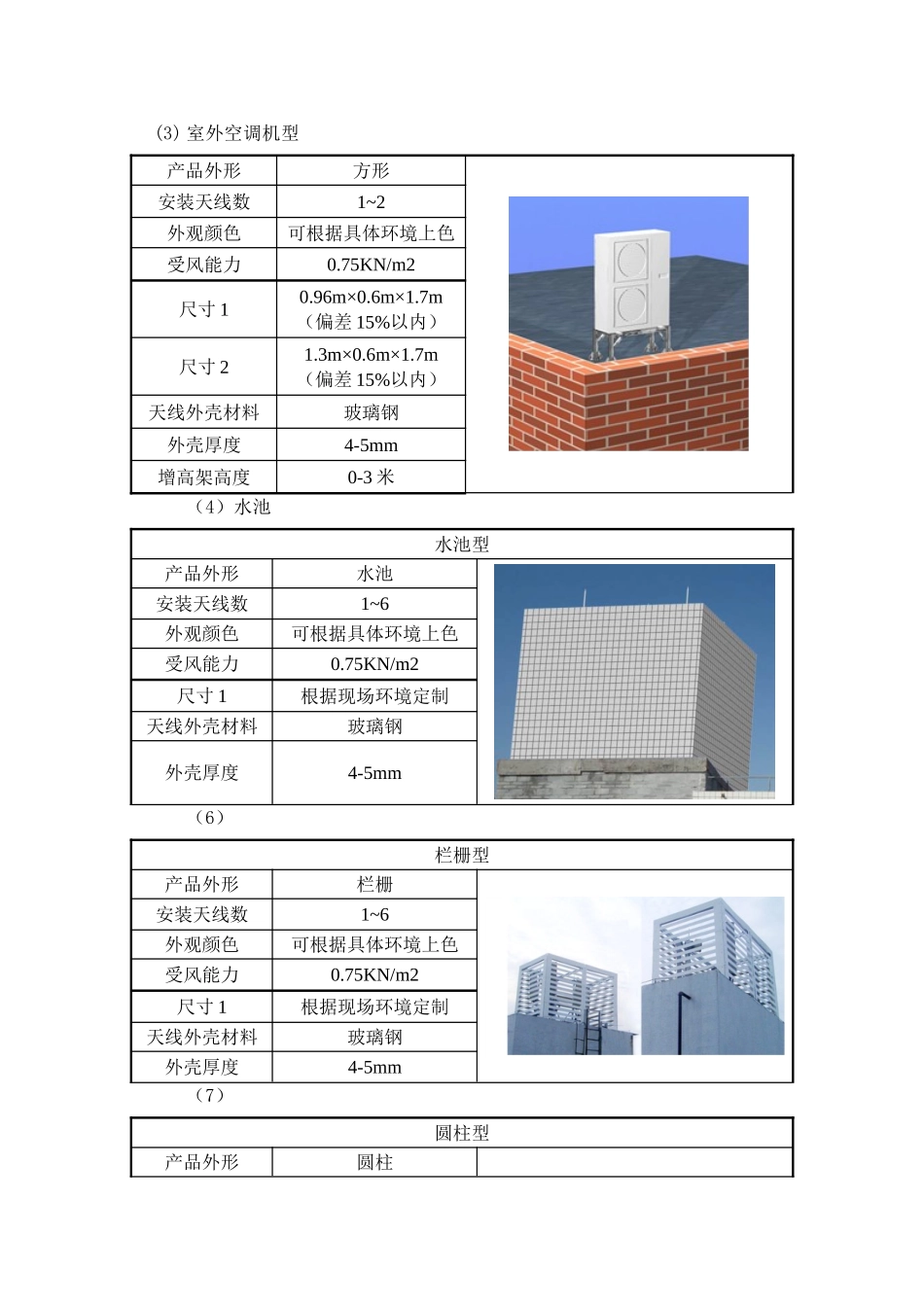

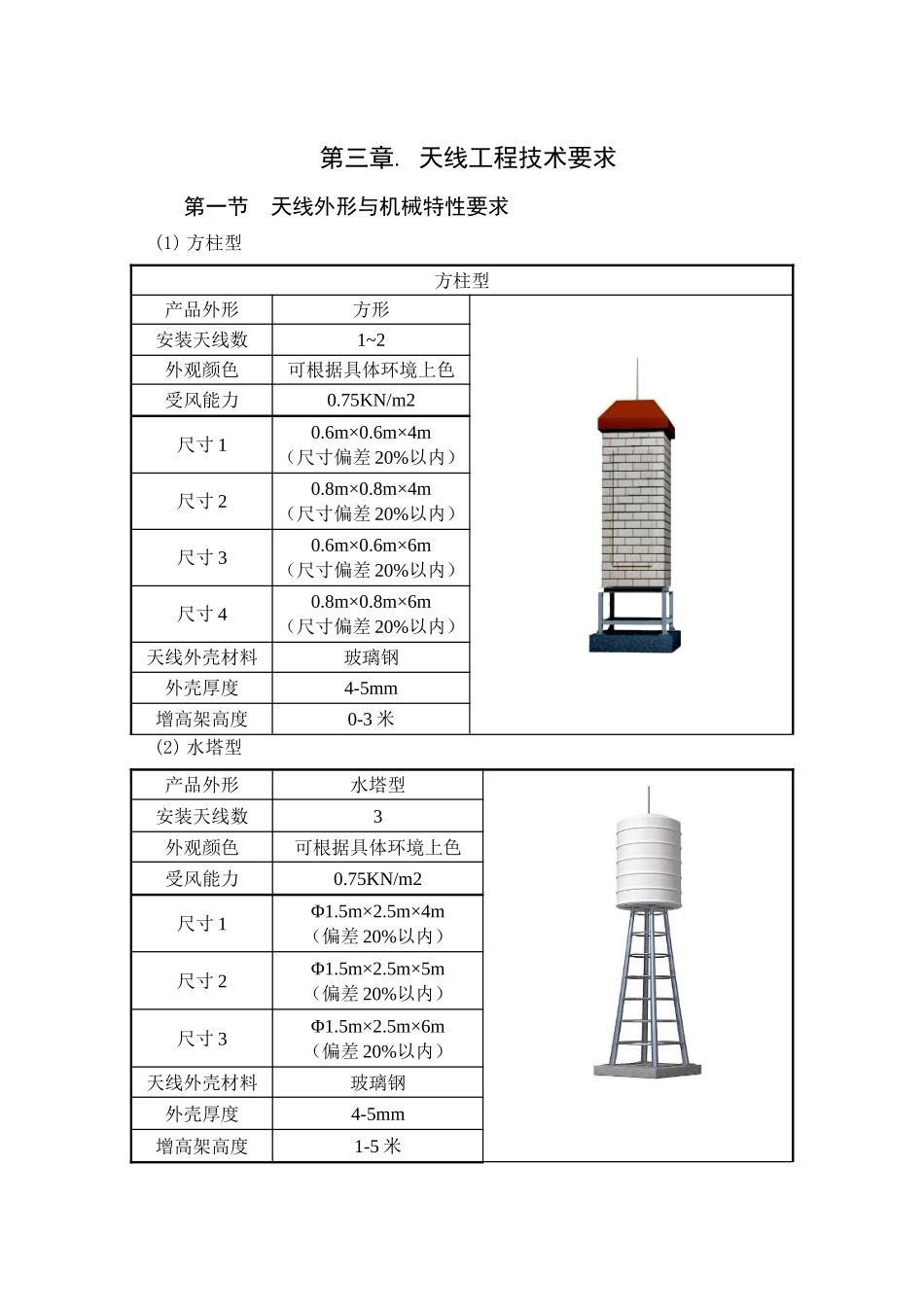

第三章.天线工程技术要求第一节天线外形与机械特性要求(1)方柱型方柱型产品外形方形安装天线数1~2外观颜色可根据具体环境上色受风能力0.75KN/m2尺寸10.6m×0.6m×4m（尺寸偏差20%以内）尺寸20.8m×0.8m×4m（尺寸偏差20%以内）尺寸30.6m×0.6m×6m（尺寸偏差20%以内）尺寸40.8m×0.8m×6m（尺寸偏差20%以内）天线外壳材料玻璃钢外壳厚度4-5mm增高架高度0-3米(2)水塔型产品外形水塔型安装天线数3外观颜色可根据具体环境上色受风能力0.75KN/m2尺寸1Φ1.5m×2.5m×4m（偏差20%以内）尺寸2Φ1.5m×2.5m×5m（偏差20%以内）尺寸3Φ1.5m×2.5m×6m（偏差20%以内）天线外壳材料玻璃钢外壳厚度4-5mm增高架高度1-5米(3)室外空调机型产品外形方形安装天线数1~2外观颜色可根据具体环境上色受风能力0.75KN/m2尺寸10.96m×0.6m×1.7m（偏差15%以内）尺寸21.3m×0.6m×1.7m（偏差15%以内）天线外壳材料玻璃钢外壳厚度4-5mm增高架高度0-3米（4）水池水池型产品外形水池安装天线数1~6外观颜色可根据具体环境上色受风能力0.75KN/m2尺寸1根据现场环境定制天线外壳材料玻璃钢外壳厚度4-5mm（6）栏栅型产品外形栏栅安装天线数1~6外观颜色可根据具体环境上色受风能力0.75KN/m2尺寸1根据现场环境定制天线外壳材料玻璃钢外壳厚度4-5mm（7）圆柱型产品外形圆柱安装天线数1~6外观颜色可根据具体环境上色受风能力0.75KN/m2尺寸1Ф0.85m×3m尺寸1Ф0.85m×4m尺寸1Ф1.1m×3m尺寸1Ф1.1m×4m天线外壳材料玻璃钢外壳厚度4-5mm增高架高度0-3米（6）增高架分为普通型和隐蔽型，普通型增高架为Q235钢结构，隐蔽型增高架为普通型基础上增加与天线外罩一致的隐蔽材料。（7）美化外罩设计应方便天线安装、调整等操作，可维护性能好。第二节外罩材料性能要求(1)外罩绿色环保材料必须有有足够的环境适应性和抗老化性能、防腐、防盐雾、防酸雨、防大气中二氧化硫与紫外线辐射能力。建议使用环氧树脂玻璃钢等材料。(2)所采用材料透波性强，传输损耗小，在800～2600MHz频段对信号的衰减不超过1dB。(3)美化罩安装前后天线增益、方向图、半功角、驻波比、前后比等主要电气指标影响满足表3-1相应值。(4)支撑杆采用高性能的可覆涂油漆，颜色饱和，光泽靓丽。油漆保证10年不脱落、老化、明显褪色等现象。(5)外罩应防水密封处理。表3-1外罩电气及物理性能指标外罩电气性能指标外罩介电系数＜3.7要求信号强度衰耗＜1db半功率波束宽度影响水平面：＜7°；垂直面：＜0.4°驻波比影响变化量＜0.2前后比影响变化量＜1dB外罩物理及机械性能指标美化外罩材料玻璃钢美化外罩厚度4mm～5mm外罩阻燃性GB8624－1997B1级外罩抗老化正常使用情况下10年的损耗程度在20％以内外罩抗拉屈服强度≧140MPa焊接工艺使用符合GB/T5117标准的4300－E4313焊条焊接，焊缝质量为三级。第四节环境条件要求3.4.1风速：工作风速36.9m/s；极限风速55m/s。3.4.2摄冰：10mm不被破坏。3.4.3环境温度：工作温度-40℃~+60℃；极限温度-55℃~+75℃。3.4.4湿度要求:≤95%@40℃。3.4.5防护等级：防水、防尘等级满足IP55。3.4.6具有防盐雾、潮湿、大气中二氧化硫与紫外线辐射的能力。3.4.7防锈要求：产品以及产品相关的配套设备的金属件，须经过热镀锌处理。3.4.8防雷性能要求：直接接地。
