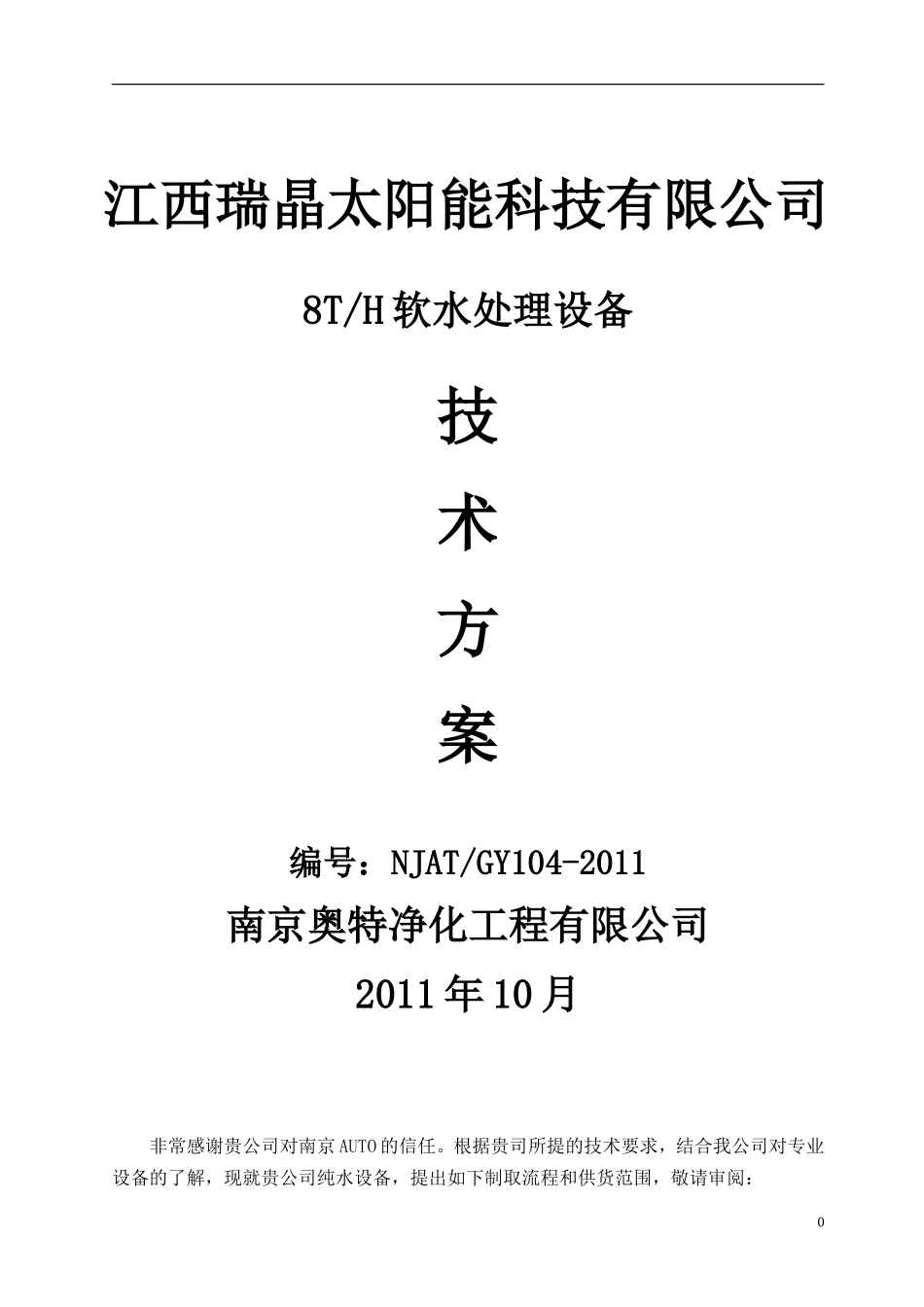

江西瑞晶太阳能科技有限公司8T/H软水处理设备技术方案编号：NJAT/GY104-2011南京奥特净化工程有限公司2011年10月非常感谢贵公司对南京AUTO的信任。根据贵司所提的技术要求，结合我公司对专业设备的了解，现就贵公司纯水设备，提出如下制取流程和供货范围，敬请审阅：0南京奥特净化工程有限公司NANJINGAUTOPURIFICATIONENGINEERINGCo.,LTD.一、设计基础条件.......................................2二、单机设备说明.......................................5三、设备技术规范.......................................6四、软水计算资料.......................................8五、客户应配合之工程..................................11六、售后服务计划......................................13七、平面图............................................16八、设备报价单........................................16证之以本公司在纯水行业的技术与经验，我们确信能满足甚至超越贵公司的需要，感谢您能看完本技术规范，如有不甚了解的细节或问题时,请与我们联络。谢谢!南京奥特净化工程有限公司南京市江宁经济技术开发区清水亭西路Tel：025-5278236052782360Fax：025-527826181南京奥特净化工程有限公司NANJINGAUTOPURIFICATIONENGINEERINGCo.,LTD.一、设计基础条件1．概述：本方案书是南京奥特净化工程有限公司，依据贵司要求，同时结合我司对纯水工艺用水特点的了解，以及贵司提供的原水水质状况而制定。本系统主要流程：袋式过滤器、手动软化系统等组成，系统软化水产水量为8T/H，具体设计全部按贵司要求。2.设计基础:以贵司所在地的井水水质为设计基础。硬度按200PPM计算。3.设计标准及规范（1）设备制造和材料设计规范1、ZBG98020-90《水处理设备系列型谱》2、HGJI32-90《橡胶衬里化工设备》3、JB4730-94《钢制压力容器无损检测》4、ZBJ98003-87《水处理设备油漆、包装技术条件》5、HG21501《衬胶管道和管件》6、HGJ229-83《水处理设备橡胶衬里技术条件》7、HGJ34-90《化工设备、管道外防腐设计条件》8、GB150-98《钢制压力容器》9、JB2880-81《钢制常压压力容器技术条件》10、JB1157-1164《压力容器法兰标准》11、GB113-9128《钢制管法兰》12、JB2532-80《压力容器油漆、包装、运输》13、HGJ32-90《橡胶衬里化工设备》14、DC130A16《橡胶衬里设备技术条件》（2）对外接口法兰设计规范a、《火力发电厂汽水管道零件及部件典型设计手册》（87GD）b、接口法兰标准应与阀门的法兰标准配套c、《管路法兰技术条件》JB/T74-94d、《管路法兰类型》JB/T74-94e、《凸面板式平焊钢制法兰》JB/T81-942南京奥特净化工程有限公司NANJINGAUTOPURIFICATIONENGINEERINGCo.,LTD.f、《管法兰用石棉橡胶垫片》JB/T87-94（3）衬里钢管和管件设计规范a、《衬胶钢管和管件》（HG21501-1993）b、《衬塑（PP、PE、PVC）钢管和管件》（HG20538-92）（4）进口设备的制造工艺和材料符合美国机械工程师协会（ASME）和美国材料试验学会（ASTM）的工业法规中涉及的标准或相当标准。国产设备的设计及制造，符合JB2932-86《水处理设备制造技术条件》。（5）自控设计标准及规范a、《过程检测和控制流程图用图形符号和文字代号》GB2625-81b、《石油化工企业可燃气体检测报警设计规范》SH3063-94c、《分散控制/集中显示仪表、逻辑控制及计算机系统用流程图符号》SHB-Z04-95（6）电气专业主要设计规范与标准a、《低压配电设计规范》GB50054-95b、《爆炸及火灾危险环境电力装置设计规范》GB50058-92c、《工业企业照明设计规范》GB50034-92d、《建筑物防雷设计规范》GB50057-94e、《化工企业静电接地设计规范》HGJ28-90（7）工艺设计规范a、《超纯水站设计规范》b、《超纯水站制备成套设备》c、《超纯水制备成套设备质量分等》d、《超纯水使用安全技术规程》e、《工业用超纯水》f、《超纯水站安装工程施工及验收通用规范》（8）其他标准和规定当上述规范或标准对某些专用材料不合适时，则可采用材料生产厂家的标准，同时我方将提供其需遵循的设计导则及设计和运行标准软件。具体要求如下：3南京奥特净化工程有限公...
