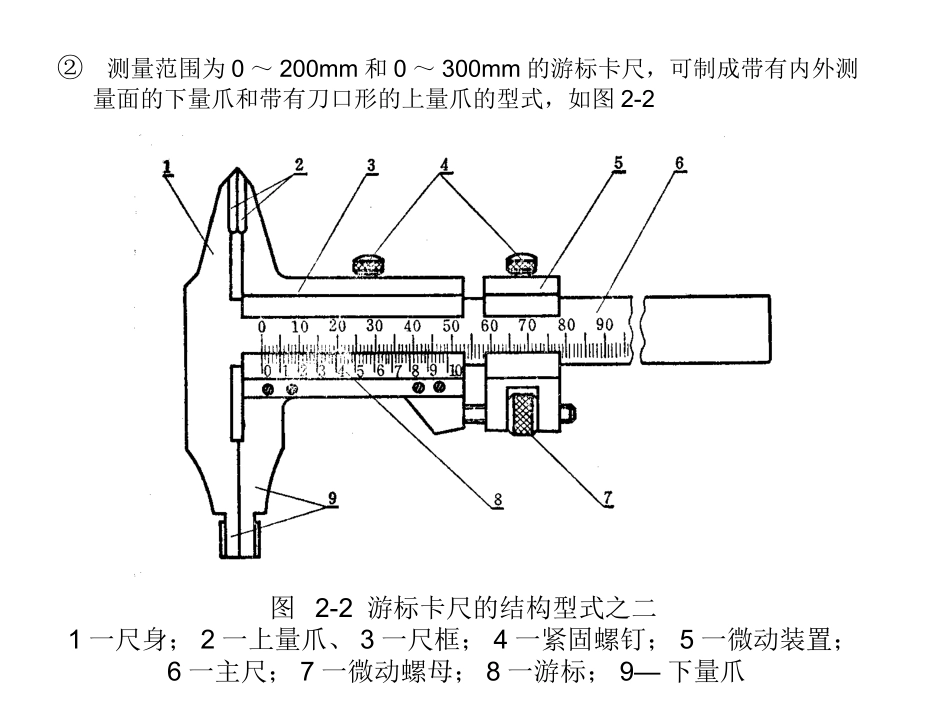

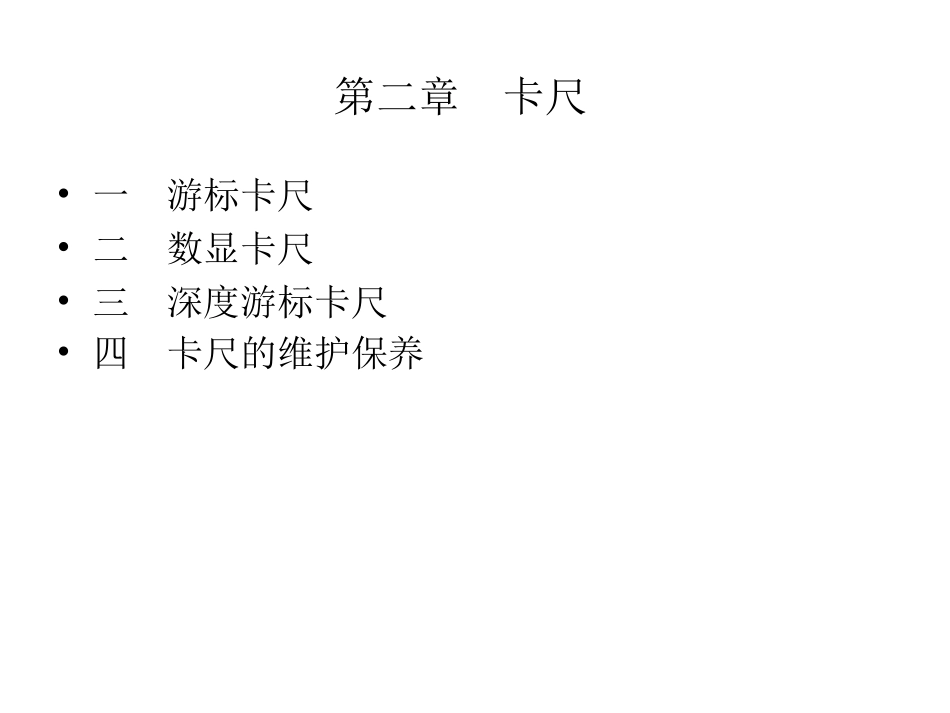

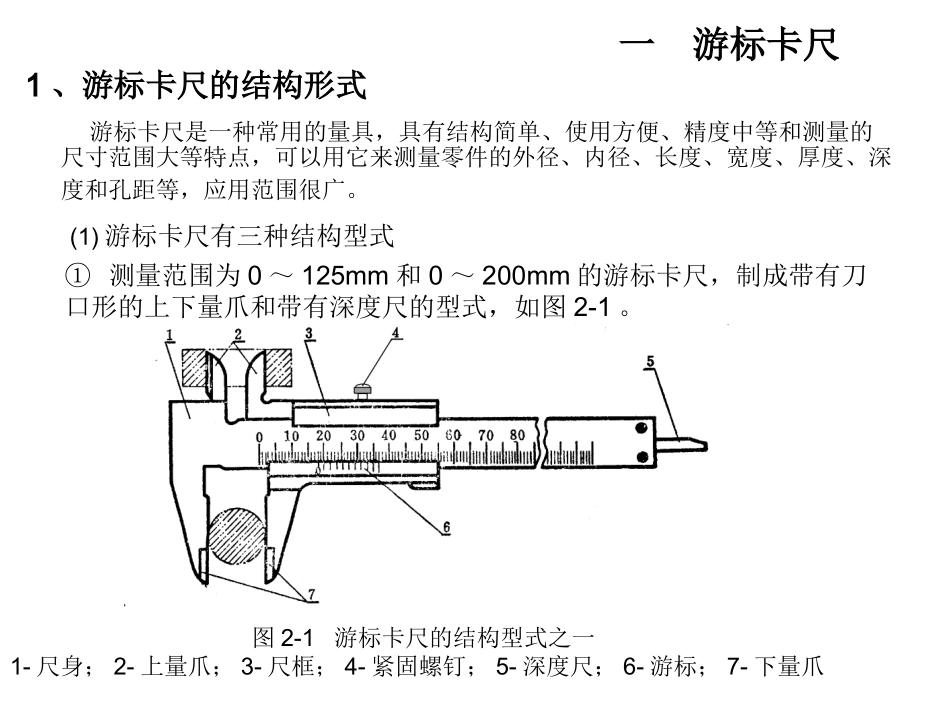

第二章卡尺•一游标卡尺•二数显卡尺•三深度游标卡尺•四卡尺的维护保养一游标卡尺1、游标卡尺的结构形式游标卡尺是一种常用的量具，具有结构简单、使用方便、精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应用范围很广。①测量范围为0～125mm和0～200mm的游标卡尺，制成带有刀口形的上下量爪和带有深度尺的型式，如图2-1。(1)游标卡尺有三种结构型式图2-1游标卡尺的结构型式之一1-尺身；2-上量爪；3-尺框；4-紧固螺钉；5-深度尺；6-游标；7-下量爪②测量范围为0～200mm和0～300mm的游标卡尺，可制成带有内外测量面的下量爪和带有刀口形的上量爪的型式，如图2-2图2-2游标卡尺的结构型式之二1一尺身；2一上量爪、3一尺框；4一紧固螺钉；5一微动装置；6一主尺；7一微动螺母；8一游标；9—下量爪③测量范围为0～200mm和0～300mm的游标卡尺，也可制成只带有内外测量面的下量爪的型式，如图2-3。而测量范围大于300mm的游标卡尺，只制成这种仅带有下量爪的型式。图2-3游标卡尺的结构型式之三•（2）游标卡尺主要由下列几部分组成•①具有固定量爪的尺身，如图2-4中的1。尺身上有类似钢尺一样的主尺刻度，•如图2―2中的6。主尺上的刻线间距为1mm。主尺的长度决定于游标卡尺的测量•范围。•②具有活动量爪的尺框，如图2-4中的3。尺框上有游标，如图2-4中的8，游标•卡尺的游标读数值可制成为0.1；0.05和0.02mm的三种。游标读数值，就是指使•用这种游标卡尺测量零件尺寸时，卡尺上能够读出的最小数值。•③在0～125mm的游标卡尺上，还带有测量深度的深度尺，如图2-1中的5。深•度尺固定在尺框的背面，能随着尺框在尺身的导向凹槽中移动。测量深度时，应•把尺身尾部的端面靠紧在零件的测量基准平面上•④测量范围等于和大于200mm的游标卡尺，带有随尺框作微动调整的微动装•置，如图2-4中的5。使用时，先用固定螺钉4把微动装置5固定在尺身上，再转•动微动螺母7，活动量爪就能随同尺框3作微量的前进或后退。微动装置的作用，•是使游标卡尺在测量时用力均匀，便于调整测量压力，减少测量误差。图2-42、游标卡尺的读数原理游标卡尺的读数机构是由尺身刻线和游标刻线两部分组成。尺身与游标的刻线分度间隔不同，通常尺身刻线分度间隔为1mm,游标刻线则根据其测量精度不同分为以下几种形式：（1）分度值为0.1毫米，游标分度间隔为0.9毫米；（2）分度值为0.1毫米，游标分度间隔为1.9毫米；（3）分度值为0.05毫米，游标分度间隔为0.95毫米；（4）分度值为0.05毫米，游标分度间隔为1.95毫米；（5）分度值为0.02毫米，游标分度间隔为0.98毫米；（图2-5）它的尺身刻线间隔为1mm，而游标刻线是在尺身49格刻线间隔间均分为50等分，故其刻线间距为49mm÷50=0.98mm，即尺身与游标刻线每格间相差1mm-0.98mm=0.02mm，0.02mm即为此种游标卡尺的最小读数值图2-50.981尺身尺框00321987654150403020103、游标卡尺的读数方法第一步：读出游标零刻线左边主尺上的毫米整数；第二步：看游标的第几条刻线与主尺的刻线对齐，将游标上该刻线的序号乘上游标分度值（0.02或0.05），即得小数部分。也可以根据游标上标出的数字直接读出小数部分；第三步：将毫米的整数与小数部分相加，即得被测尺寸读数。例如图2-6所示被测尺寸，由尺身刻线读得32mm，再沿游标刻线找出与尺身刻线对齐位置“2”的右侧一格，即表示该被测尺寸为32.22mm。304050145230尺身尺框图2-64、游标卡尺的测量精度量或检验零件尺寸时，要按照零件尺寸的精度要求，选用相适应的量具。游标卡尺是一种中等精度的量具，它只适用于中等精度尺寸的测量和检验。用游标卡尺去测量锻铸件毛坯或精度要求很高的尺寸，都是不合理的。前者容易损坏量具，后者测量精度达不到要求，因为量具都有一定的示值误差。游标读数值：0.02视值总误差：±0.02。例如，用游标读数值为0.02mm的0～125mm的游标卡尺(示值误差为±0.02mm)，测量50mm的轴时，若游标卡尺上的读数为50.00mm，实际直径可能是50.02mm，也可能是49.98mm。这不是游标尺的使用方法上有什么问题，而是它本身制造精度所允许产生的误差。因此，若该轴...
