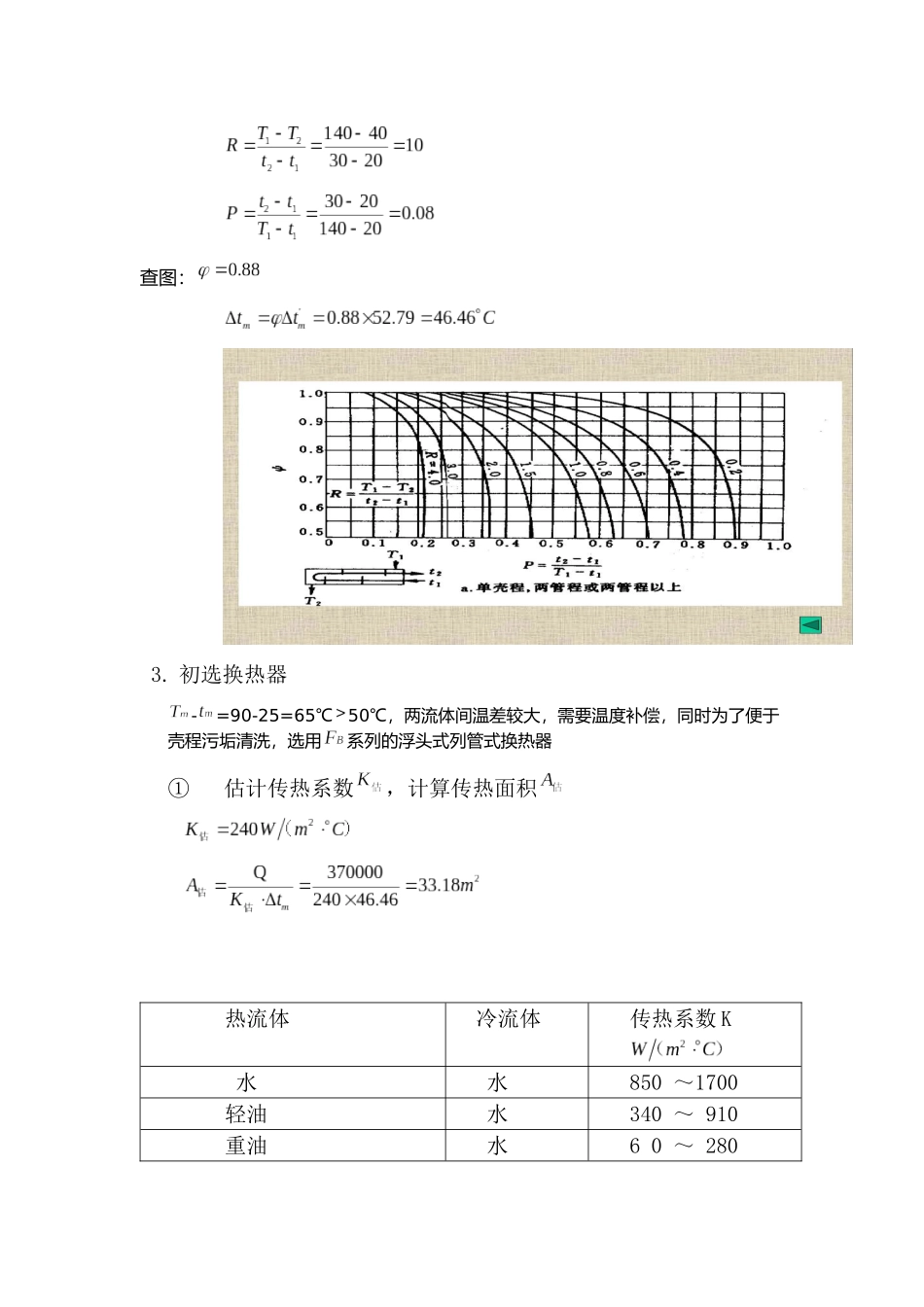

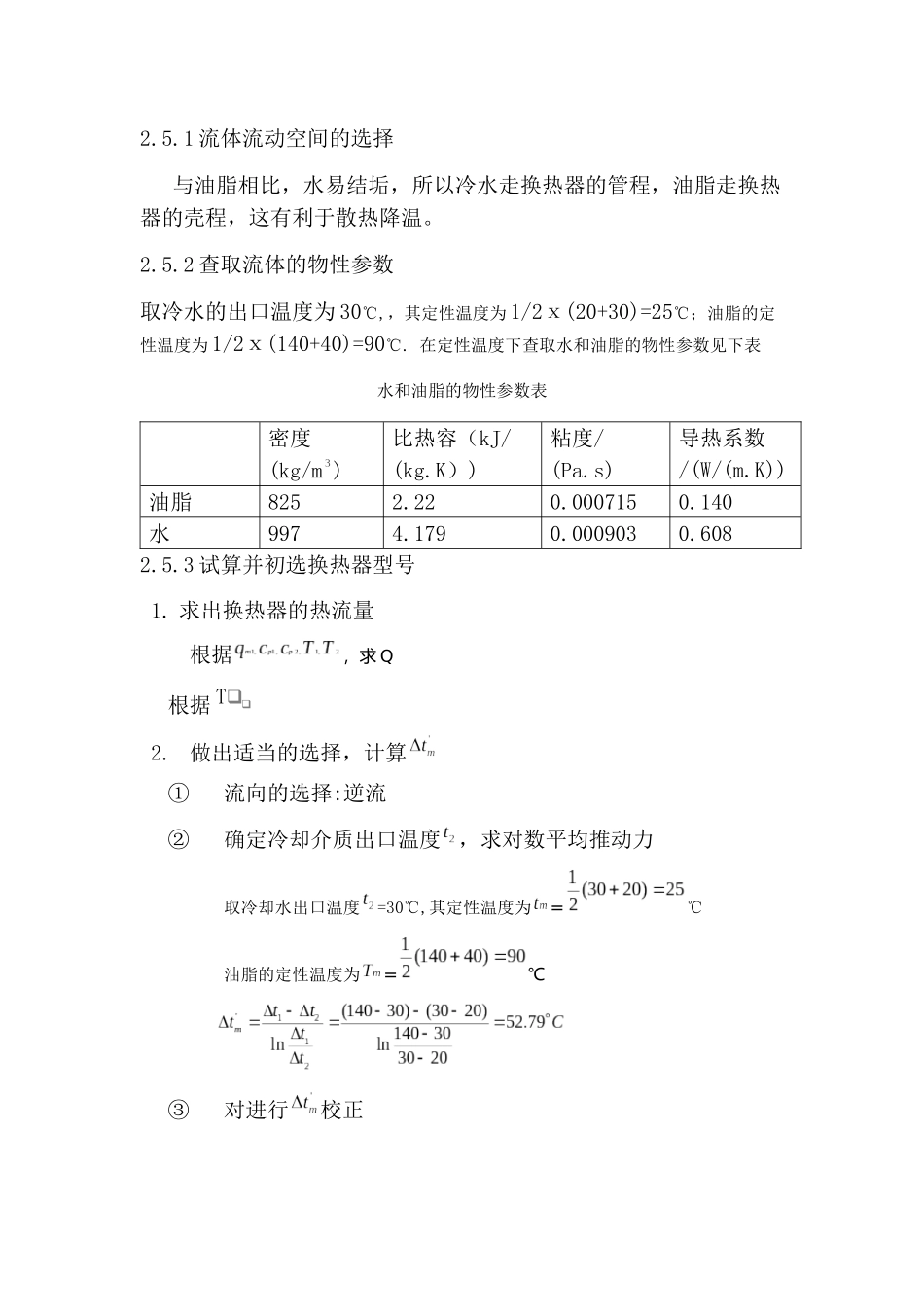

2.5.1流体流动空间的选择与油脂相比，水易结垢，所以冷水走换热器的管程，油脂走换热器的壳程，这有利于散热降温。2.5.2查取流体的物性参数取冷水的出口温度为30℃,，其定性温度为1/2ⅹ(20+30)=25℃；油脂的定性温度为1/2ⅹ(140+40)=90℃.在定性温度下查取水和油脂的物性参数见下表水和油脂的物性参数表密度(kg/m)比热容（kJ/(kg.K）)粘度/(Pa.s)导热系数/(W/(m.K))油脂8252.220.0007150.140水9974.1790.0009030.6082.5.3试算并初选换热器型号1.求出换热器的热流量根据，求Q根据T❑❑2.做出适当的选择，计算①流向的选择:逆流②确定冷却介质出口温度，求对数平均推动力取冷却水出口温度=30℃,其定性温度为=℃油脂的定性温度为=℃③对进行校正查图：3.初选换热器-=90-25=65℃50℃，两流体间温差较大，需要温度补偿，同时为了便于壳程污垢清洗，选用系列的浮头式列管式换热器①估计传热系数，计算传热面积热流体冷流体传热系数K水水850～1700轻油水340～910重油水60～280气体水17～280水蒸汽冷凝水1420～4250水蒸汽冷凝气体30～300水蒸汽冷凝水沸腾2000～4250水蒸汽冷凝轻油沸腾455～1020水蒸汽冷凝重油沸腾140～425低沸点烃类蒸汽冷凝（常压）水455～1140低沸点烃类蒸汽冷凝（减压）水60～170②取管内冷却水的流速0.5m/s冷却水用量③计算管数换热管选用普通无缝钢管，管内径，因此，单程管子数为当=57，按双管程计，则换热器总管数为2ⅹ57=114（根）初选浮头式-500-32-16-2型号的列管式换热器外管直径/mm500管长3公称压强/(kgf/cm2)(kPa)16(1568)管子总数140公称传热面积/m232管子排列方式斜45正方形管程数2管子尺寸25mmⅹ2.5mm壳程数1折流挡板圆缺形2.5.4核算总传热系数K值1.计算冷、热流体与管壁的①确定冷、热流体走的管程或壳程冷却水走换热器的管程，油脂走换热器的壳程。②确定管内冷水实际流速管程流通截面积:管内冷水实际流速:雷诺数：普兰特准数：对流传热系数2.计算壳程流体对流传热系数取换热器管中心距t=1.35=34mm壳程流通截面积:管内油脂的实际流速:当量直径：雷诺数：普兰特准数：壳程流体被冷却，所以3.污垢热阻管外侧污垢热阻Ro=1.7197¿10−4m2⋅K/W管内侧污垢热阻Ri=3.4394×10−4m2⋅K/W4.总传热系数Ko该换热器在规定的流动条件下，所能提供的总传热系为,故所选换热器是合适的。总传热系数的裕度为5.核算传热面积6.7.8.从传热面积的核算中可知，所选换热器也是可用的。换热面积的裕度为2.5.5核算压力降1.计算管程压力降取管壁粗糙度=0.1mm,相对对粗糙度查莫狄图得,则2.计算壳程压力降壳程流通截面积，，通过以上压力核算可知，管程压力和壳程压力都小于35KPa.核算结果表明，所选500-32-16-2型换热器可用。
