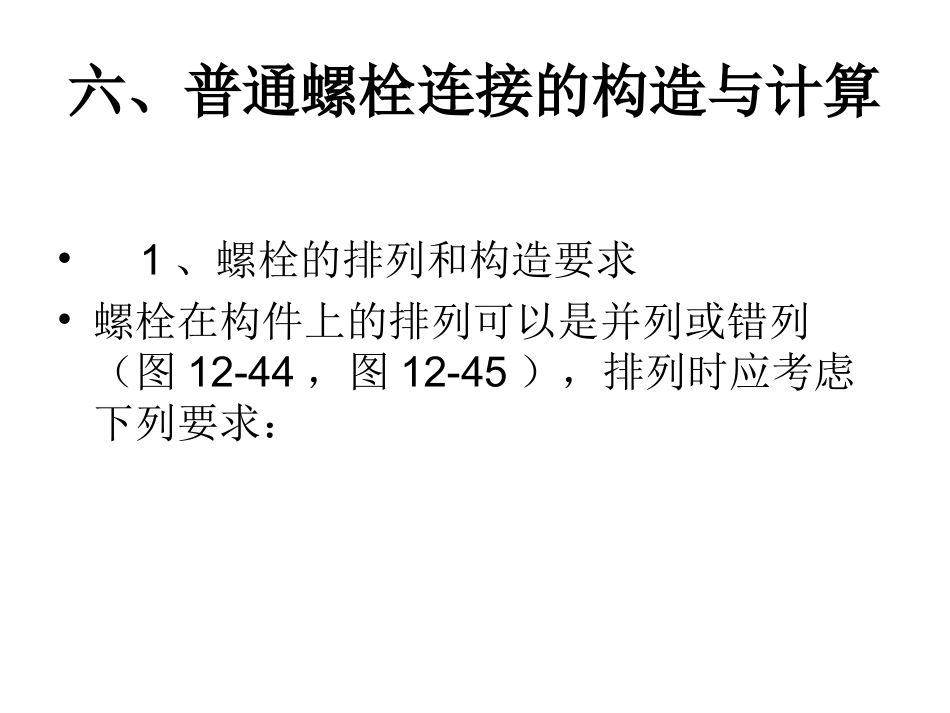

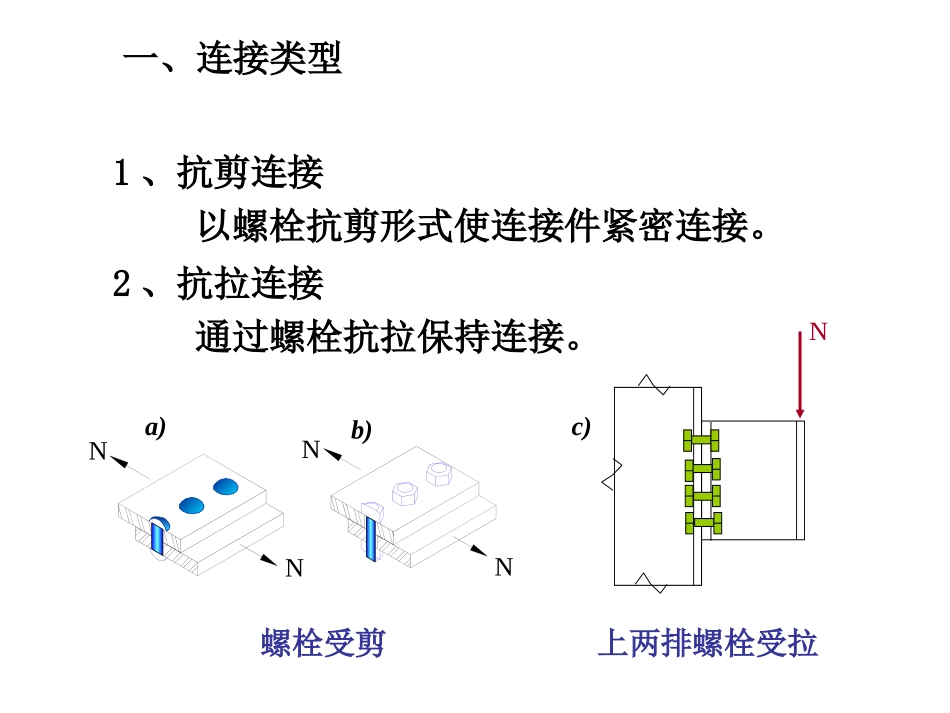

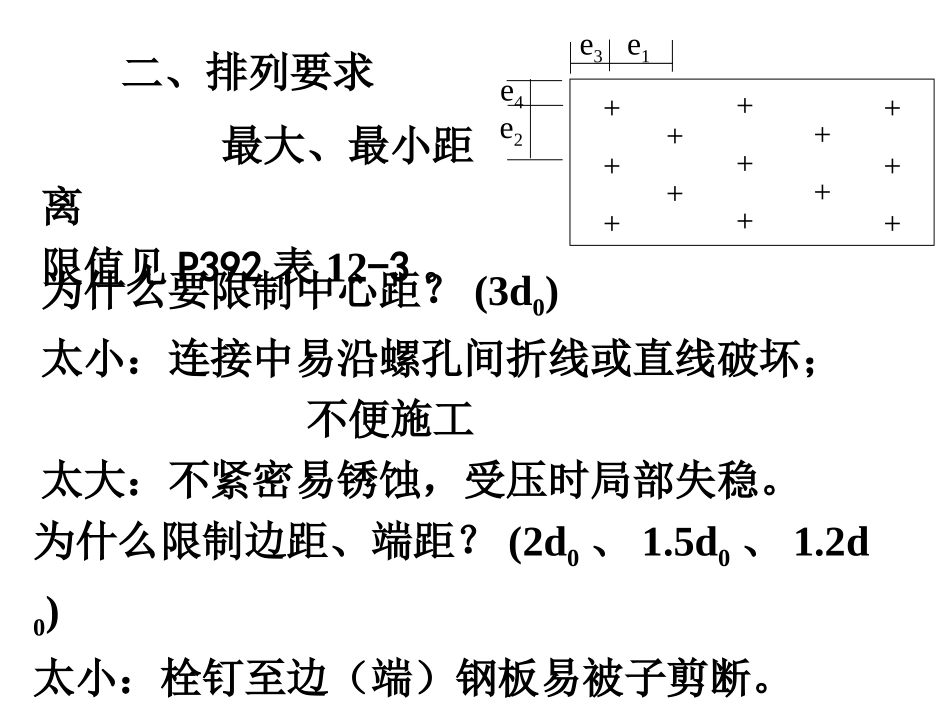

六、普通螺栓连接的构造与计算•1、螺栓的排列和构造要求•螺栓在构件上的排列可以是并列或错列（图12-44，图12-45），排列时应考虑下列要求：一、连接类型NNb)NNa)螺栓受剪c)N上两排螺栓受拉2、抗拉连接通过螺栓抗拉保持连接。1、抗剪连接以螺栓抗剪形式使连接件紧密连接。为什么要限制中心距？(3d0)太小：连接中易沿螺孔间折线或直线破坏；不便施工太大：不紧密易锈蚀，受压时局部失稳。+++++++++++++e1e2e3e4二、排列要求最大、最小距离限值见P392表12-3。为什么限制边距、端距？(2d0、1.5d0、1.2d0)太小：栓钉至边（端）钢板易被子剪断。太大：不紧密，易锈蚀。三、普通螺栓的计算1、单个抗剪螺栓的承载力（1）五种破坏形式①螺杆被剪断②连接件半孔壁挤压破坏③钢板拉（压）断④钢板剪坏⑤螺杆弯曲破坏图12-51e)Aa)ABb)BAc)Ad)35º35ºa1A（3）单个螺栓的承载力分螺栓抗剪和螺栓承压两种情况：图12-53受轴力作用螺栓群剪力分布图12-54螺栓的承压面N/5V=Nl1实际承压面计算承压面实际的bc假定的bcl1l2∑t——连接件最小承压总厚度fcb——螺栓承压设计强度bvvbVfdnN42（12-14）bcbcftdN（12-15）①螺杆抗剪NVb——一个螺栓的抗剪设计承载力nv——受剪面数目。单剪nv=1，双剪nv=2d——螺杆直径（公称直径，p523附表26-7。常用16、20、22、24等，最常用16、20）fvb——螺栓抗剪设计强度，由表26-6给出。②螺杆承压N/2N/2N/3N/3N/3acbde③公式说明d)上述承载力未计入摩擦。c)Nvb和Ncb计算式中的受剪面数nv，上图中nv=4。a)螺栓承载力是Nvb和Ncb中之最小值，Nbmin。b)∑t取a+b+c和d+e之间的最小值。bvvbVfdnN42bcbcftdN（1）基本假定①不计螺杆弯曲和受拉变形、不计板间磨擦；②所有螺栓均匀受力（考虑塑性和连接长度l1≤15倍螺孔直径d0）；③轴心力（外力）通过螺栓群中心。NN++++++++++++++++NNl1（2）目标确定螺栓数目n和排列。2、螺栓群受轴心力作用（3）验算公式minbNNnn——所需螺栓数N——轴心力Nbmin——Nvb和Ncb中之较小值（见式（12-14、15））NN/2连接件受力变化图（4）排列设计——连接件静截面验算①连接件受力变化图NN++++++++++++++++NNl1②验算公式tndbAin)(0fANiniNN++++++++++++++++++++++e4e46e1e2Ni——连接件第i截面上的轴力Ani——连接件第i截面的净截面面积f——连接板钢材抗拉强度设计值b——截面毛宽n——截面上的螺栓数d0——螺孔直径t——板厚1144③螺栓错开排列时的比较验算除对1-1截面（绿线）验算外，还应对4-4截面（粉红）进行比较验算。因此，使用上述（e）式计算时，其中Ani应取An1和An4中的较小值。4-4分红线总长：扣除螺孔直径后：n4——粉红线截面上的螺孔数222144)1(2eene04222144)1(2dneenetdneeneAn])1(2[042221444NN++++++++++++++++++++++e4e46e1e21144②受轴向拉力作用的抗拉螺栓验算公式n——需要的螺栓数N——总外拉力btNNna)Pf刚度很大时Pf2Ntb)2NtPfPf刚度较小时QQ加劲肋a)b)七、高强度螺栓连接的计算特点：预拉力很大，依直径等级不同，可达70～355kN。高强螺栓是高强螺栓和配套螺母、垫圈的合称，强度等级10.9级和8.8级。摩擦型——连接件间的剪力完全靠摩擦力传递。以剪力等于摩擦力为设计极限状态。连接件间不允许相互滑动，变形小，承载力小。工艺保证措施：喷砂，使=0.3～0.55。连接板间摩擦力分类：承压型——连接件间允许相互滑动。传力开始时在标准荷载作用下动连接件间无滑动，剪力由摩擦力和螺杆抗剪共同传递。但当荷载很大时，连接件间有较大塑性变形。接近破坏时，连接件间有相对滑动，摩擦只起推迟滑移作用。剪力由螺杆传递，其特点与普通螺栓相同。因此，有与普通螺栓相同的极限状态—螺栓剪坏，孔壁挤压坏，构件被拉断。变形大，不适于受动荷载的连接。•抗拉时与普通螺栓相同，但变形小，可减少锈蚀，改善疲劳性能。螺杆剪力N1、确定预拉力P数值高强度螺栓的设计预拉力值由材料强度和螺栓有效截面确定，每个高强度螺栓预拉力设计值P见表12-4。一、高强螺栓的预拉力高强螺栓设计予拉力P值（kN）螺栓的性能等级螺栓公称直径（mm）M16M20M22M24M27M308.870110...
