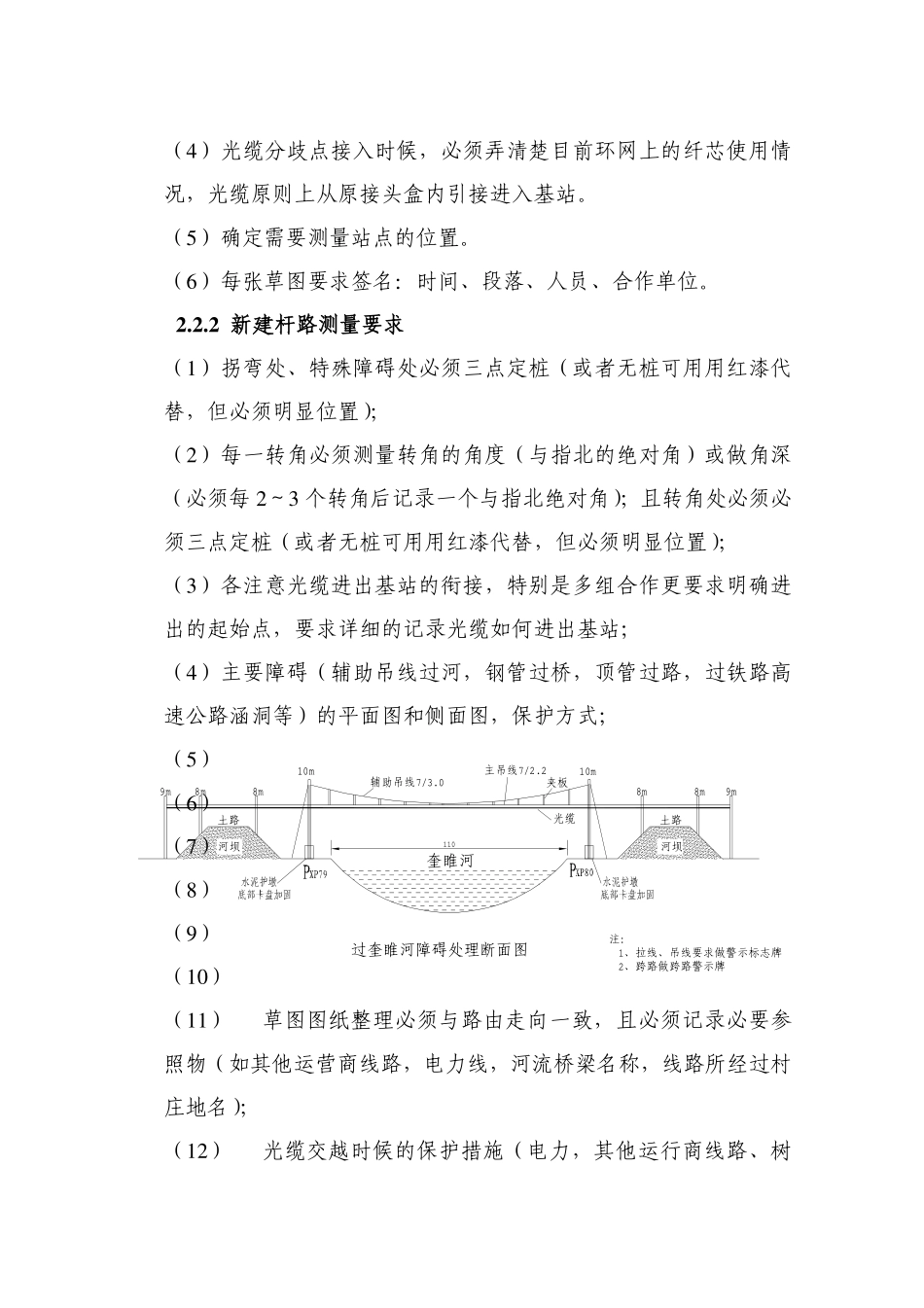

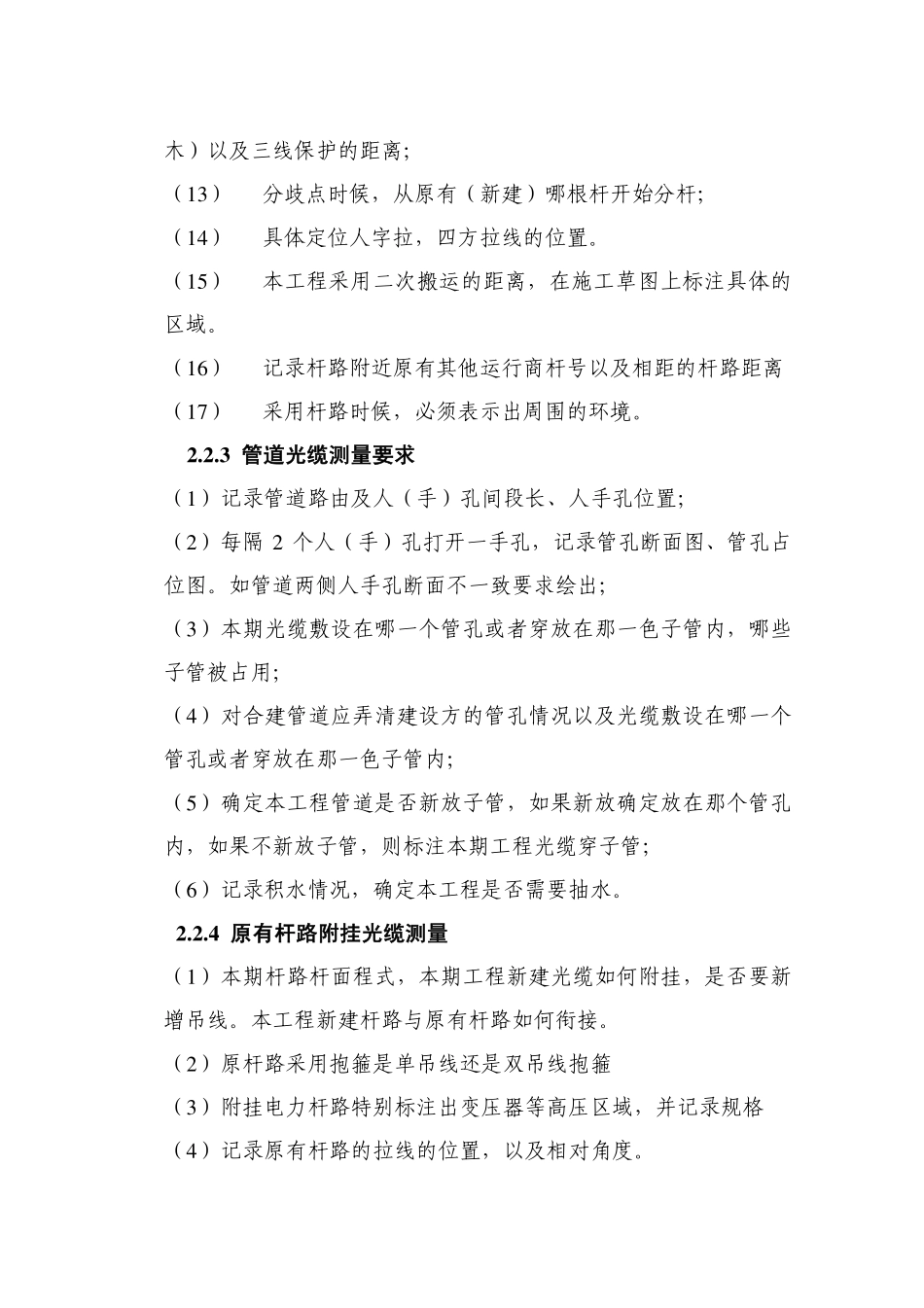

第一章传输线路专业勘察1查勘流程图2新建杆路勘察要求2.1准备工作（1）测量工具：指南针、100米皮尺、桩、红色油漆、测距仪、纸、笔、钱、车、对讲机；（2）地图工具：本地区地图以及线路总图；（3）生活用品：钱、车；（4）联系方式:：建设方联系方式、测量人员之间联系方式。2.2测量要求2.2.1测量总体要求（1）路由测量同一方向，即以顺时针或者逆时针方向测量，或以老基站至新基站方向测量；（2）光缆路由选择：尽量不穿越经济林，开发区，尽量从村镇后绕行，不做无谓拐角；（3）路由记录：光缆路由大方向（每一张手工绘制草图要求要有指北针），道路路名，光缆路由离路距离，周围建筑和环境（50米以内）；收集现有管道网路资料、了解局方对设计的要求在局方配合下进行规模及投资估算根据讨论情况，得出初步的建设方案就调研结果向局方汇报局方签字、形成最终纪要、设计院存档与局方就管道总体路由及总体建筑方式等进行交流（4）光缆分歧点接入时候，必须弄清楚目前环网上的纤芯使用情况，光缆原则上从原接头盒内引接进入基站。（5）确定需要测量站点的位置。（6）每张草图要求签名：时间、段落、人员、合作单位。2.2.2新建杆路测量要求（1）拐弯处、特殊障碍处必须三点定桩（或者无桩可用用红漆代替，但必须明显位置）；（2）每一转角必须测量转角的角度（与指北的绝对角）或做角深（必须每2～3个转角后记录一个与指北绝对角）；且转角处必须必须三点定桩（或者无桩可用用红漆代替，但必须明显位置）；（3）各注意光缆进出基站的衔接，特别是多组合作更要求明确进出的起始点，要求详细的记录光缆如何进出基站；（4）主要障碍（辅助吊线过河，钢管过桥，顶管过路，过铁路高速公路涵洞等）的平面图和侧面图，保护方式；（5）（6）（7）（8）（9）（10）（11）草图图纸整理必须与路由走向一致，且必须记录必要参照物（如其他运营商线路，电力线，河流桥梁名称，线路所经过村庄地名）；（12）光缆交越时候的保护措施（电力，其他运行商线路、树1102、跨路做跨路警示牌1、拉线、吊线要求做警示标志牌土路河坝8m9m辅助吊线7/3.0主吊线7/2.2夹板光缆奎睢河过奎睢河障碍处理断面图10m10m土路河坝8m8m9m注：8m木）以及三线保护的距离；（13）分歧点时候，从原有（新建）哪根杆开始分杆；（14）具体定位人字拉，四方拉线的位置。（15）本工程采用二次搬运的距离，在施工草图上标注具体的区域。（16）记录杆路附近原有其他运行商杆号以及相距的杆路距离（17）采用杆路时候，必须表示出周围的环境。2.2.3管道光缆测量要求（1）记录管道路由及人（手）孔间段长、人手孔位置；（2）每隔2个人（手）孔打开一手孔，记录管孔断面图、管孔占位图。如管道两侧人手孔断面不一致要求绘出；（3）本期光缆敷设在哪一个管孔或者穿放在那一色子管内，哪些子管被占用；（4）对合建管道应弄清建设方的管孔情况以及光缆敷设在哪一个管孔或者穿放在那一色子管内；（5）确定本工程管道是否新放子管，如果新放确定放在那个管孔内，如果不新放子管，则标注本期工程光缆穿子管；（6）记录积水情况，确定本工程是否需要抽水。2.2.4原有杆路附挂光缆测量（1）本期杆路杆面程式，本期工程新建光缆如何附挂，是否要新增吊线。本工程新建杆路与原有杆路如何衔接。（2）原杆路采用抱箍是单吊线还是双吊线抱箍（3）附挂电力杆路特别标注出变压器等高压区域，并记录规格（4）记录原有杆路的拉线的位置，以及相对角度。（5）记录是否需要更换电杆的区域，特别要注意跨路时候，现有杆路是否能够满足新增光缆的需求。（6）现有杆路的地线设置（7）光缆进基站绘图如下或者如下绘制：6681313131313保税区基站外墙光缆示意图进线洞穿放子管保护墙壁吊线30米引上钢管下里南路2.2.5新建管道测量要求（1）看大路由要求有大路由记录草图，以及管道建设在道路哪侧描述；（2）每张图纸应标明指北针方向；（3）新旧管道相互衔接；（4）尽可能的按照比例记录；（5）城区管道：记录管道所经过的建筑名称（商店、旅店等），特别是人手孔附近的建筑物，郊县管道：记录村、镇名称，如果经过住户，需要标明门牌号；（6）每一个人（手）孔应该...
