沥青路面设计中交通荷载的换算VIP免费

沥青路面设计中交通荷载的换算_第1页
1/21
沥青路面设计中交通荷载的换算_第2页
2/21
沥青路面设计中交通荷载的换算_第3页
3/21

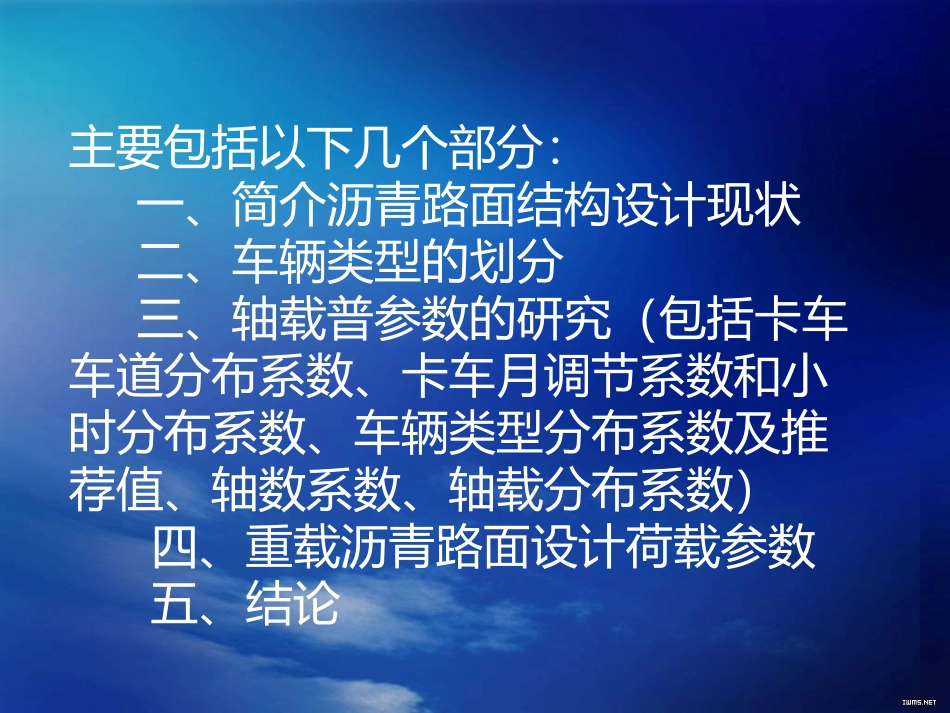

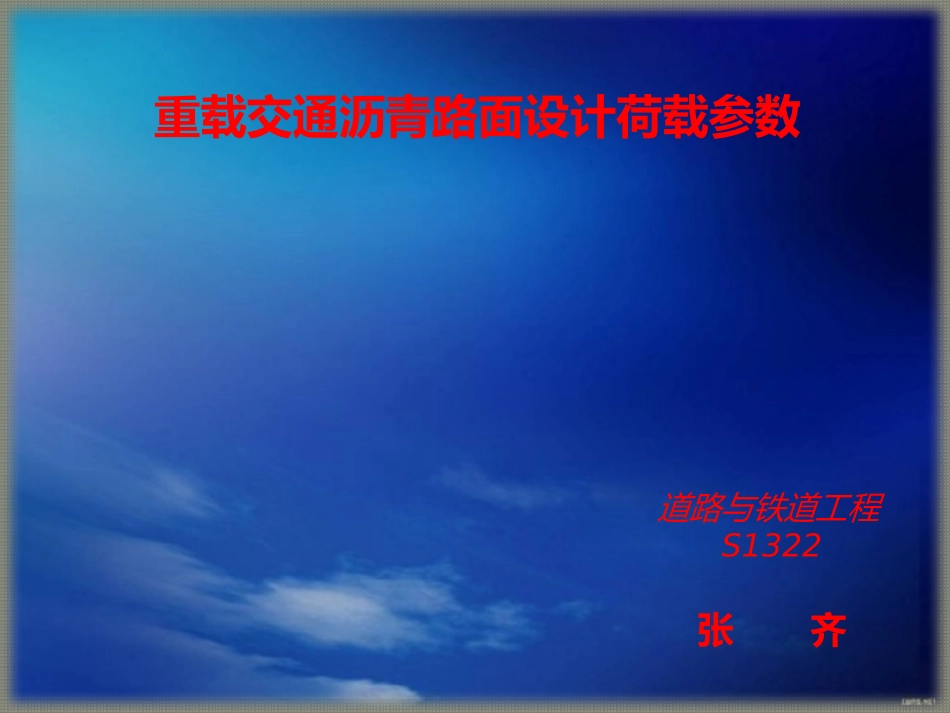

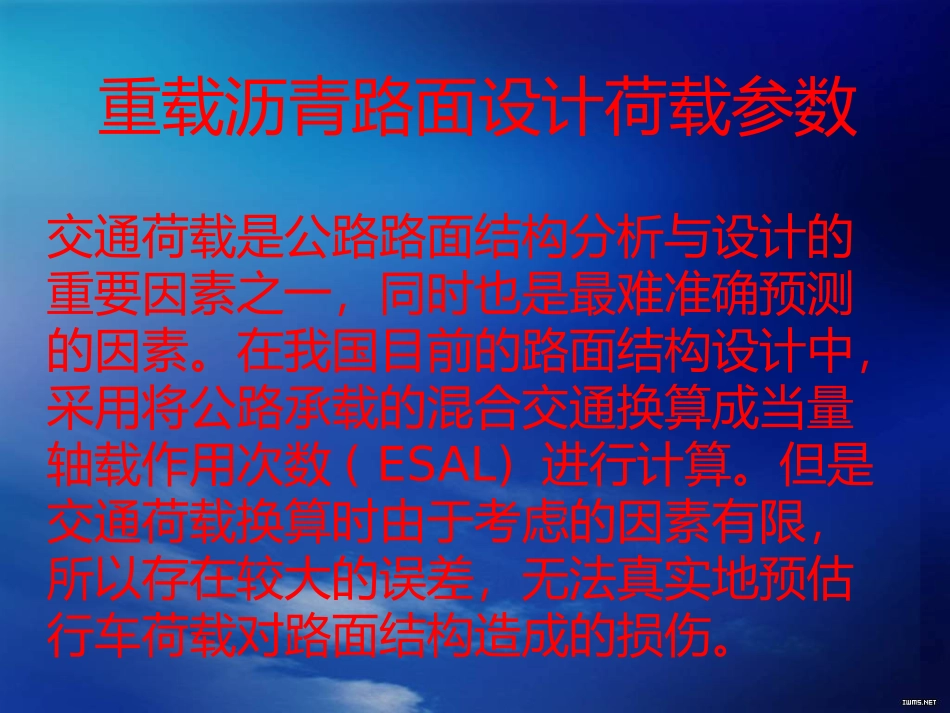

重载交通沥青路面设计荷载参数道路与铁道工程S1322张齐主要包括以下几个部分:一、简介沥青路面结构设计现状二、车辆类型的划分三、轴载普参数的研究(包括卡车车道分布系数、卡车月调节系数和小时分布系数、车辆类型分布系数及推荐值、轴数系数、轴载分布系数)四、重载沥青路面设计荷载参数五、结论重载沥青路面设计荷载参数交通荷载是公路路面结构分析与设计的重要因素之一,同时也是最难准确预测的因素。在我国目前的路面结构设计中,采用将公路承载的混合交通换算成当量轴载作用次数(ESAL)进行计算。但是交通荷载换算时由于考虑的因素有限,所以存在较大的误差,无法真实地预估行车荷载对路面结构造成的损伤。重载沥青路面设计荷载参数实测轴载谱是通过现场观测,统计分析每类车型的各种轴载在不同轴重区间的分布比例,让轴载直接参与路面力学响应计算。不需要轴载换算,能很好地避免当量轴载换算引起的误差,而且也考虑了不同时间段内交通轴载的变化可以更加全面、客观地描述交通荷载。重载沥青路面设计荷载参数在路面设计时,国外一般采用动态称重系统(Weigh-in-motion,简称WIM)获取公路的实际交通荷载,设计荷载信息收集比较复杂且成本高,为所有路面设计都提供详尽的信息并不现实。目前我国高等级公路安装WIM的路段极少,但是,目前高速公路已实行计重收费,计重收费数据包含了车辆的类型、数量、轴重、轴型及轮胎组成等方面的信息,可以满足路面结构设计的需要。重载沥青路面设计荷载参数分析的内容主要包括以下几个方面:1车辆类型2卡车车道分布系数3卡车月调节系数和小时分布系数4车辆类型分布系数及推荐值5轴数系数6轴载分布系数1车辆类型目前我国一般将车辆分成6、7种类型,典型的分类为:小客车、大客车、小货车、中货车、大货车和集装箱车。这样可能会将轴载组合相差很大的车型归入同一类型中,为了精确地描述交通荷载特性,有必要将车辆类型进行重新划分。按照对路面结构破坏作用相近的原则对车辆进行了轴型划分。车辆类型高速公路通行车辆划分为如下表所示的轴型编号1234567描述单轴单胎单轴双胎双联轴单胎双联轴单、双胎双联轴双胎三连轴单胎三联轴双胎车辆类型将车辆按照上述轴型进行描述,就可以确定该种车辆的轴型分布情况。例如:“12”车型代表该车由1个“1”型轴(单轴每侧单轮胎)和1个“2”型轴(单轴每侧双轮胎)组成,该编号方法可以更精确地反映车辆的轴载组成特性。卡车车道分布系数卡车在行车道的车道分布系数为某一行车方向上该类型的卡车在行车道所有车辆中的所占比例,它为路面结构力学分析提供了交通及轴载参数。对轴载称重数据进行采集并分析分析,可以得到卡车在行车道分布系数。卡车月调节系数和小时分布系数路面温度随时间变化的同时,路面材料的性能也随之产生较大的变化。交通量随时间的变化与温度变化耦合,将会对沥青路面结构的使用性能产生很大影响:如果在某个时间段,路面的整体强度因环境影响而下降,此时交通量又较为集中,那么路面结构在该时间段产生的破坏将远大于其他时间段。所以,有必要了解交通量随时间的变化情况,即需要确定卡车的月分布和小时分布,并分别用卡车月调节系数和卡车小时分布系数来表征。卡车月调节系数和小时分布系数(1)卡车月调节系数,卡车在某特定月的交通量在全年交通量中所占的比例。所有月份的月调节系数相加等于12。(2)卡车小时分布系数,卡车小时分布系数是卡车年平均日交通量在每个小时内的分布比例。由高速公路收费站计重收费实测数据分析得到卡车小时分布系数,卡车的小时通过量最高峰主要分布在12:00—5:00间,7:00—10:00间卡车交通量则较少。车辆类型分布系数及推荐值车辆类型分布系数是各种类型的车辆在所有车辆中所占的百分比。按上述车辆分类方法,对收集到的计重收费数据进行分析,得到车辆类型分布系数。轴数系数轴数系数是每种车型各种类型轴(前轴/方向轴、单轴、双联轴、三联轴)的平均轴数。运用轴数系数可以计算出交通流中不同类型车辆的各种类型轴载的轴数。由于同一类车型中可能包含几种由不同轴载组成的车辆,所以轴数系数需要全面分析轴载组成数据...
