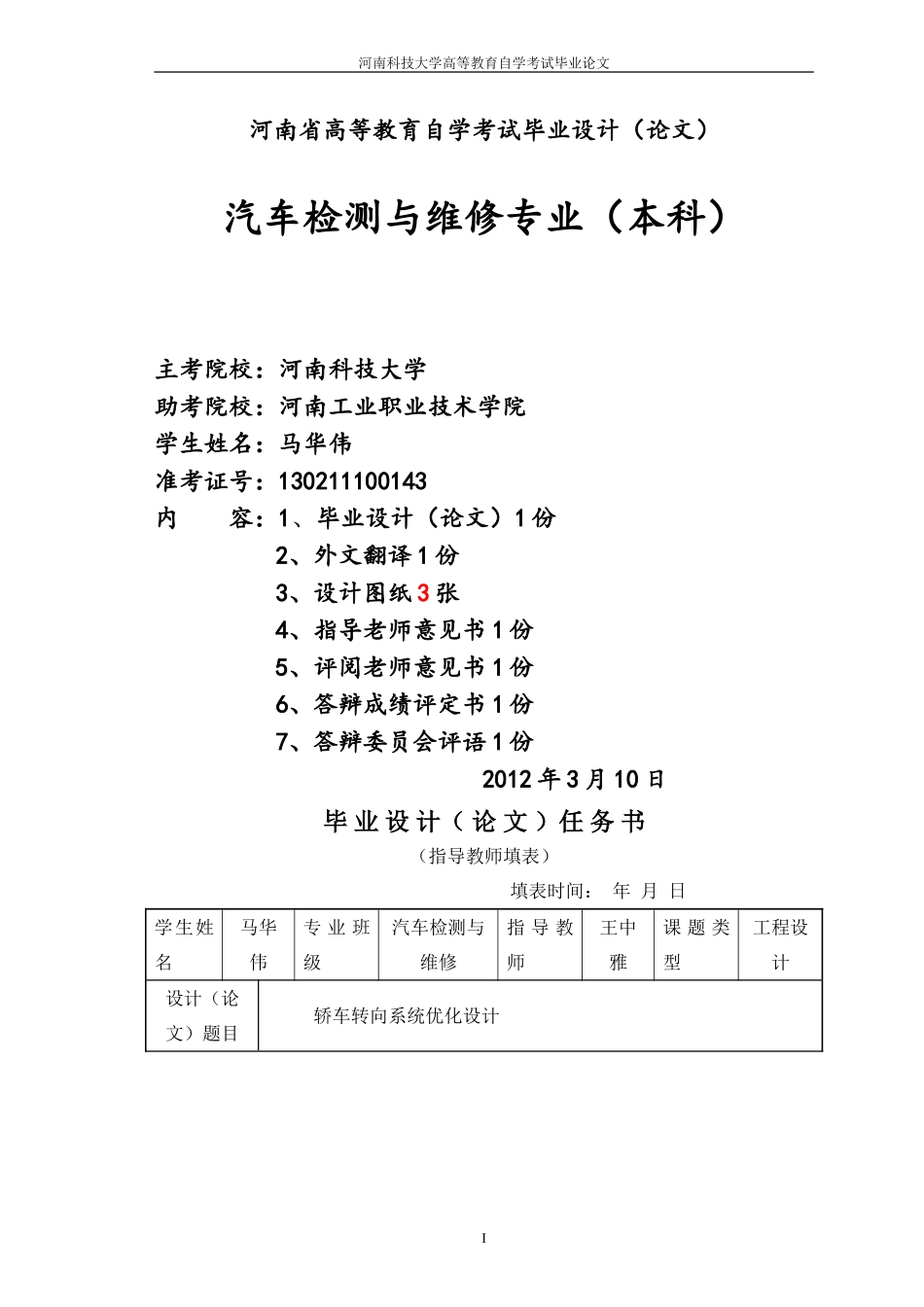

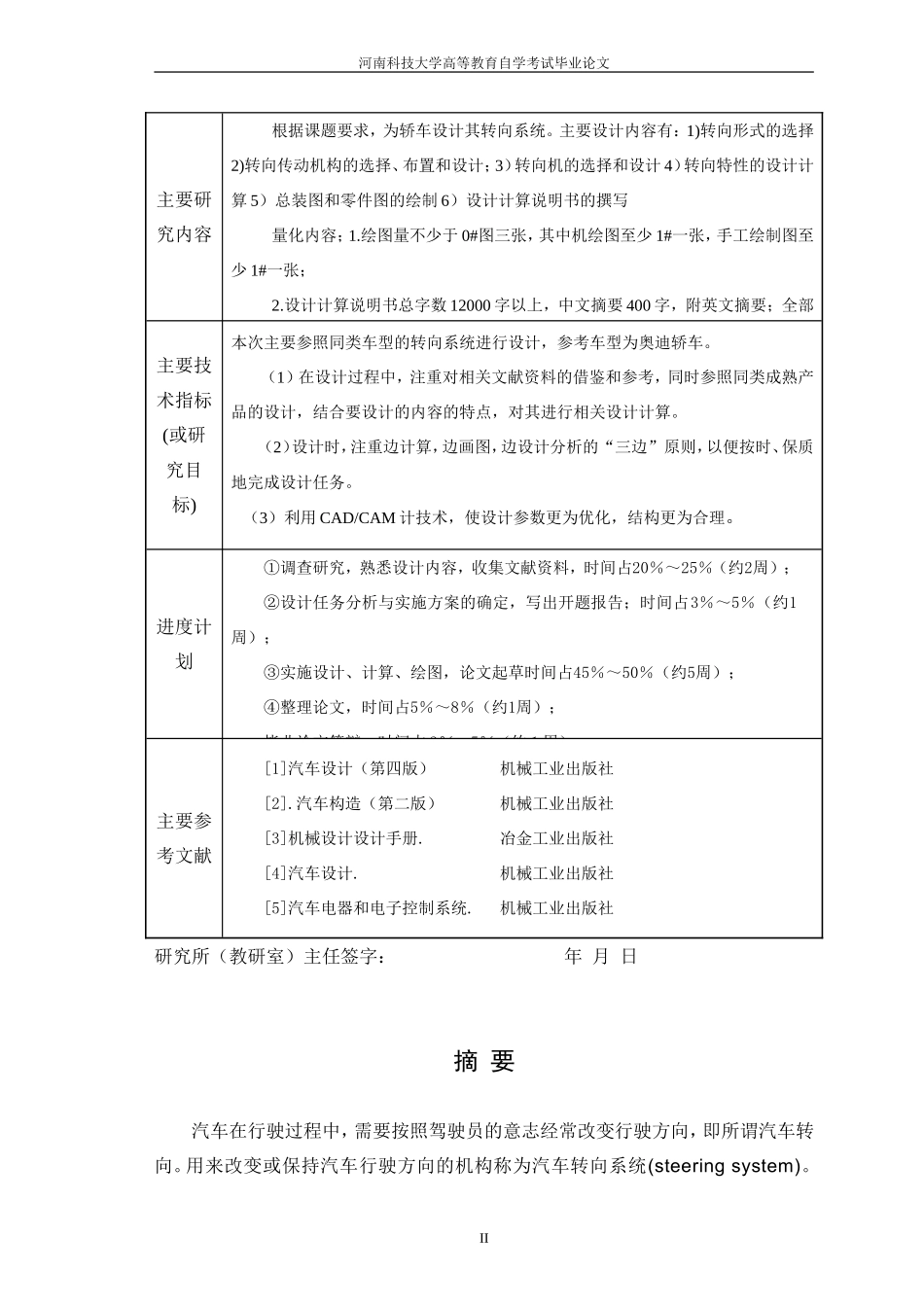

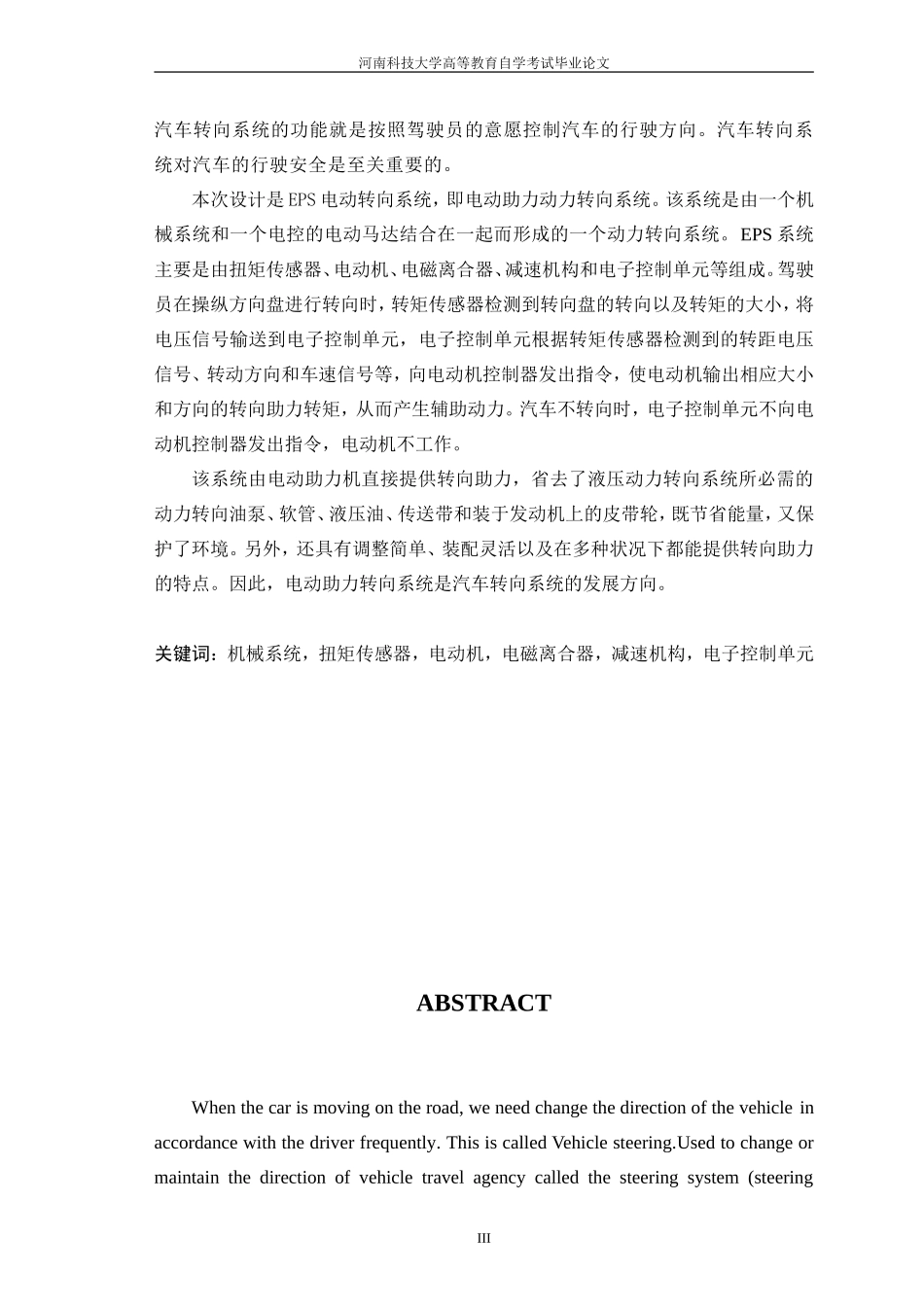

河南科技大学高等教育自学考试毕业论文河南省高等教育自学考试毕业设计（论文）汽车检测与维修专业（本科）主考院校：河南科技大学助考院校：河南工业职业技术学院学生姓名：马华伟准考证号：130211100143内容：1、毕业设计（论文）1份2、外文翻译1份3、设计图纸3张4、指导老师意见书1份5、评阅老师意见书1份6、答辩成绩评定书1份7、答辩委员会评语1份2012年3月10日毕业设计（论文）任务书（指导教师填表）填表时间：年月日学生姓名马华伟专业班级汽车检测与维修指导教师王中雅课题类型工程设计设计（论文）题目轿车转向系统优化设计I河南科技大学高等教育自学考试毕业论文主要研究内容根据课题要求，为轿车设计其转向系统。主要设计内容有：1)转向形式的选择2)转向传动机构的选择、布置和设计；3）转向机的选择和设计4）转向特性的设计计算5）总装图和零件图的绘制6）设计计算说明书的撰写量化内容；1.绘图量不少于0#图三张，其中机绘图至少1#一张，手工绘制图至少1#一张；2.设计计算说明书总字数12000字以上，中文摘要400字，附英文摘要；全部主要技术指标(或研究目标)本次主要参照同类车型的转向系统进行设计，参考车型为奥迪轿车。（1）在设计过程中，注重对相关文献资料的借鉴和参考，同时参照同类成熟产品的设计，结合要设计的内容的特点，对其进行相关设计计算。（2）设计时，注重边计算，边画图，边设计分析的“三边”原则，以便按时、保质地完成设计任务。（3）利用CAD/CAM计技术，使设计参数更为优化，结构更为合理。进度计划①调查研究，熟悉设计内容，收集文献资料，时间占20％～25％（约2周）；②设计任务分析与实施方案的确定，写出开题报告；时间占3％～5％（约1周）；③实施设计、计算、绘图，论文起草时间占45％～50％（约5周）；④整理论文，时间占5％～8％（约1周）；毕业论文答辩，时间占3％～5％（约1周）。主要参考文献[1]汽车设计（第四版）机械工业出版社[2].汽车构造（第二版）机械工业出版社[3]机械设计设计手册.冶金工业出版社[4]汽车设计.机械工业出版社[5]汽车电器和电子控制系统.机械工业出版社研究所（教研室）主任签字：年月日摘要汽车在行驶过程中，需要按照驾驶员的意志经常改变行驶方向，即所谓汽车转向。用来改变或保持汽车行驶方向的机构称为汽车转向系统(steeringsystem)。II河南科技大学高等教育自学考试毕业论文汽车转向系统的功能就是按照驾驶员的意愿控制汽车的行驶方向。汽车转向系统对汽车的行驶安全是至关重要的。本次设计是EPS电动转向系统，即电动助力动力转向系统。该系统是由一个机械系统和一个电控的电动马达结合在一起而形成的一个动力转向系统。EPS系统主要是由扭矩传感器、电动机、电磁离合器、减速机构和电子控制单元等组成。驾驶员在操纵方向盘进行转向时，转矩传感器检测到转向盘的转向以及转矩的大小，将电压信号输送到电子控制单元，电子控制单元根据转矩传感器检测到的转距电压信号、转动方向和车速信号等，向电动机控制器发出指令，使电动机输出相应大小和方向的转向助力转矩，从而产生辅助动力。汽车不转向时，电子控制单元不向电动机控制器发出指令，电动机不工作。该系统由电动助力机直接提供转向助力，省去了液压动力转向系统所必需的动力转向油泵、软管、液压油、传送带和装于发动机上的皮带轮，既节省能量，又保护了环境。另外，还具有调整简单、装配灵活以及在多种状况下都能提供转向助力的特点。因此，电动助力转向系统是汽车转向系统的发展方向。关键词：机械系统，扭矩传感器，电动机，电磁离合器，减速机构，电子控制单元ABSTRACTWhenthecarismovingontheroad,weneedchangethedirectionofthevehicleinaccordancewiththedriverfrequently.ThisiscalledVehiclesteering.Usedtochangeormaintainthedirectionofvehicletravelagencycalledthesteeringsystem(steeringIII河南科技大学高等教育自学考试毕业论文system).Steeringfunctionofthesystemiscontrolledinaccordancewiththewishesofthedrivertodrivetowardsthecar.Vehiclesteeringsystemiscriticaltodrivingsafety.ThisdesignisEPSElectricPowerSteerings...
