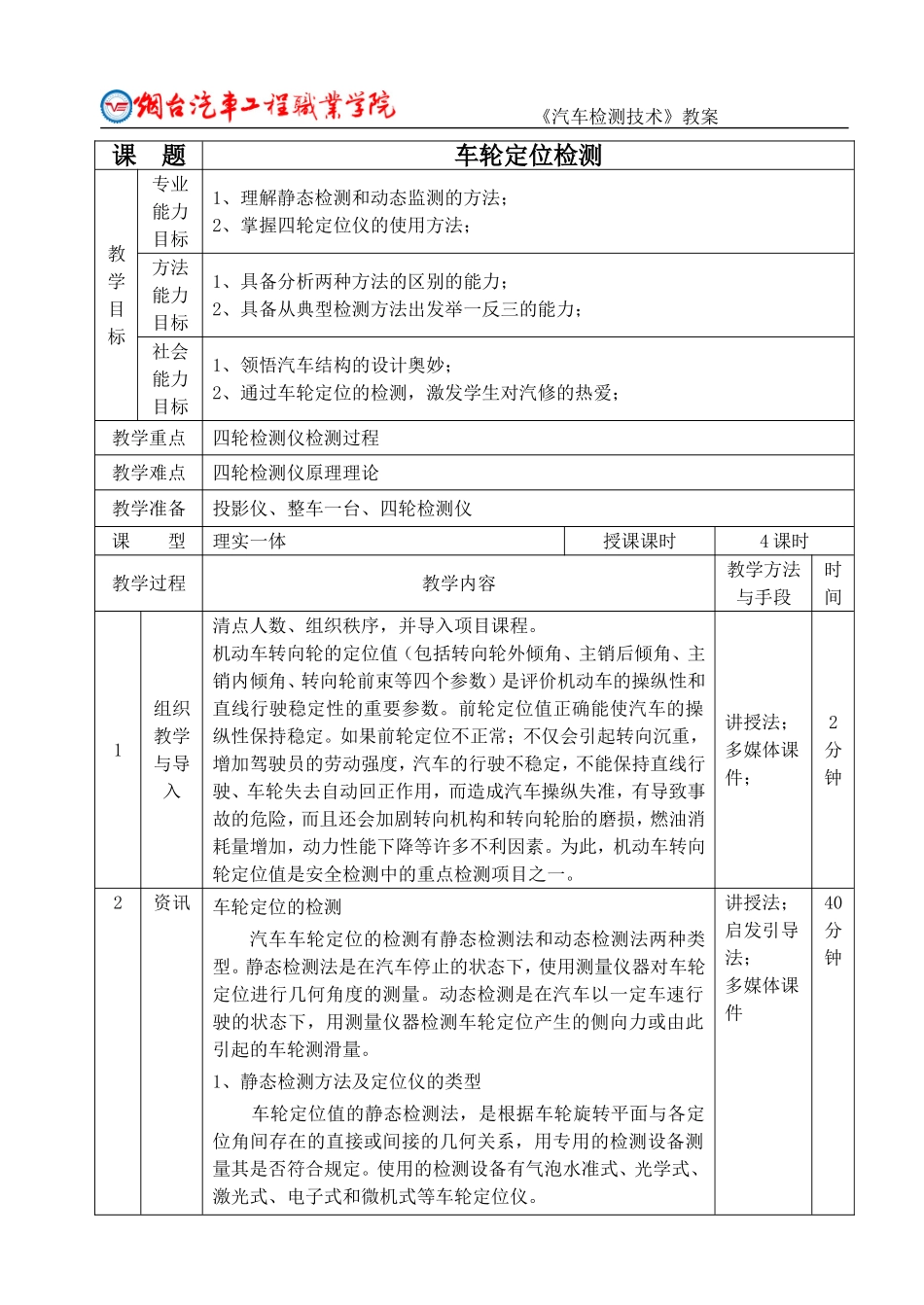

《汽车检测技术》教案课题车轮定位检测教学目标专业能力目标1、理解静态检测和动态监测的方法；2、掌握四轮定位仪的使用方法；方法能力目标1、具备分析两种方法的区别的能力；2、具备从典型检测方法出发举一反三的能力；社会能力目标1、领悟汽车结构的设计奥妙；2、通过车轮定位的检测，激发学生对汽修的热爱；教学重点四轮检测仪检测过程教学难点四轮检测仪原理理论教学准备投影仪、整车一台、四轮检测仪课型理实一体授课课时4课时教学过程教学内容教学方法与手段时间1组织教学与导入清点人数、组织秩序，并导入项目课程。机动车转向轮的定位值（包括转向轮外倾角、主销后倾角、主销内倾角、转向轮前束等四个参数）是评价机动车的操纵性和直线行驶稳定性的重要参数。前轮定位值正确能使汽车的操纵性保持稳定。如果前轮定位不正常；不仅会引起转向沉重，增加驾驶员的劳动强度，汽车的行驶不稳定，不能保持直线行驶、车轮失去自动回正作用，而造成汽车操纵失准，有导致事故的危险，而且还会加剧转向机构和转向轮胎的磨损，燃油消耗量增加，动力性能下降等许多不利因素。为此，机动车转向轮定位值是安全检测中的重点检测项目之一。讲授法；多媒体课件；2分钟2资讯车轮定位的检测汽车车轮定位的检测有静态检测法和动态检测法两种类型。静态检测法是在汽车停止的状态下，使用测量仪器对车轮定位进行几何角度的测量。动态检测是在汽车以一定车速行驶的状态下，用测量仪器检测车轮定位产生的侧向力或由此引起的车轮测滑量。1、静态检测方法及定位仪的类型车轮定位值的静态检测法，是根据车轮旋转平面与各定位角间存在的直接或间接的几何关系，用专用的检测设备测量其是否符合规定。使用的检测设备有气泡水准式、光学式、激光式、电子式和微机式等车轮定位仪。讲授法；启发引导法；多媒体课件40分钟《汽车检测技术》教案气泡水准式定位仪由于具有结构简单、价格低廉、便于携带等优点，在国内获得广泛应用，但是也有安装和测试费时费力等缺点。光学式车轮定位仪一般由转盘、支架、车轮镜和投光装置等组成。投光装置(由投光器和投影屏组成)也像水准仪一样安装在支架上，支架固定在轮辋上。该定位仪利用光学投影原理，将车轮纵向旋转平面与车轮定位的关系投影到带有指示刻度的投影屏上，从而测得车轮定位值。激光式车轮定位仪的检测原理与光学式相同，只不过采用的是激光投影系统，因而在强烈的阳光下也能清楚地从投影屏读出测量数据。电子式车轮定位仪则是在光学式和激光式的基础上，由投影屏刻度显示转变为显示屏数字显示。微机式车轮定位仪比以上几种车轮定位仪先进，目前国内外生产的定位仪多以这种类型为主，且一般为四轮定位仪，可同时检测前、后轮的定位参数。微机式车轮定位仪由于采用微电脑技术和精密传感测量技术，并备有完整齐全的配套附件，所以具有测量准确和操作简便等优点。2、气泡水准式定位仪及使用方法（1）气泡水准式定位仪结构气泡水准定位仪按适用车型范围分为两种，一种适用于大、中、小型汽车，另一种仅适用于小型汽车。前者一般由水准仪、支架、转盘(转角仪)等组成，后者一般由水准仪和转盘组成。①水准仪如图3-4所示，水准仪也分为两种，一种适用于大、中、小型汽车，另一种仅适用小型汽车。它们均由壳体、水泡管、水泡调节装置和刻度盘等组成。适用于大、中、小型汽车的水准仪带有两个定位锁，以便插入支架中心孔固装在支架上；适用于小型汽车的水准仪带有永久磁铁和定位针，可以对准转向节枢轴中心孔吸附在轮毂的端面上，因而省去了支架。图3-4水准仪《汽车检测技术》教案a)适用于大、中、小型汽车的水准仪；b)适用于小型汽车的水准仪1、3-定位锁；2-旋钮；4-永久磁铁；5-定位针；6-校正水平的水泡管；7-测量主锁后倾角的水泡和；8-测量前轮外倾角的水泡管；9-测量主锁内倾角的水泡管②支架支架是水准仪与轮辋之间的连接装置。支架固定在轮辋上，水准仪则插在支架的中心孔内，由锁紧螺钉锁住。支架有卡紧式和磁力式两种。③转盘转盘一般由固定盘、活动盘、扇形刻度尺、游标指示针、锁止销和若干滚珠等组成。（2）气泡水准式定位仪使用方法①检测前的准备1）汽车技...
