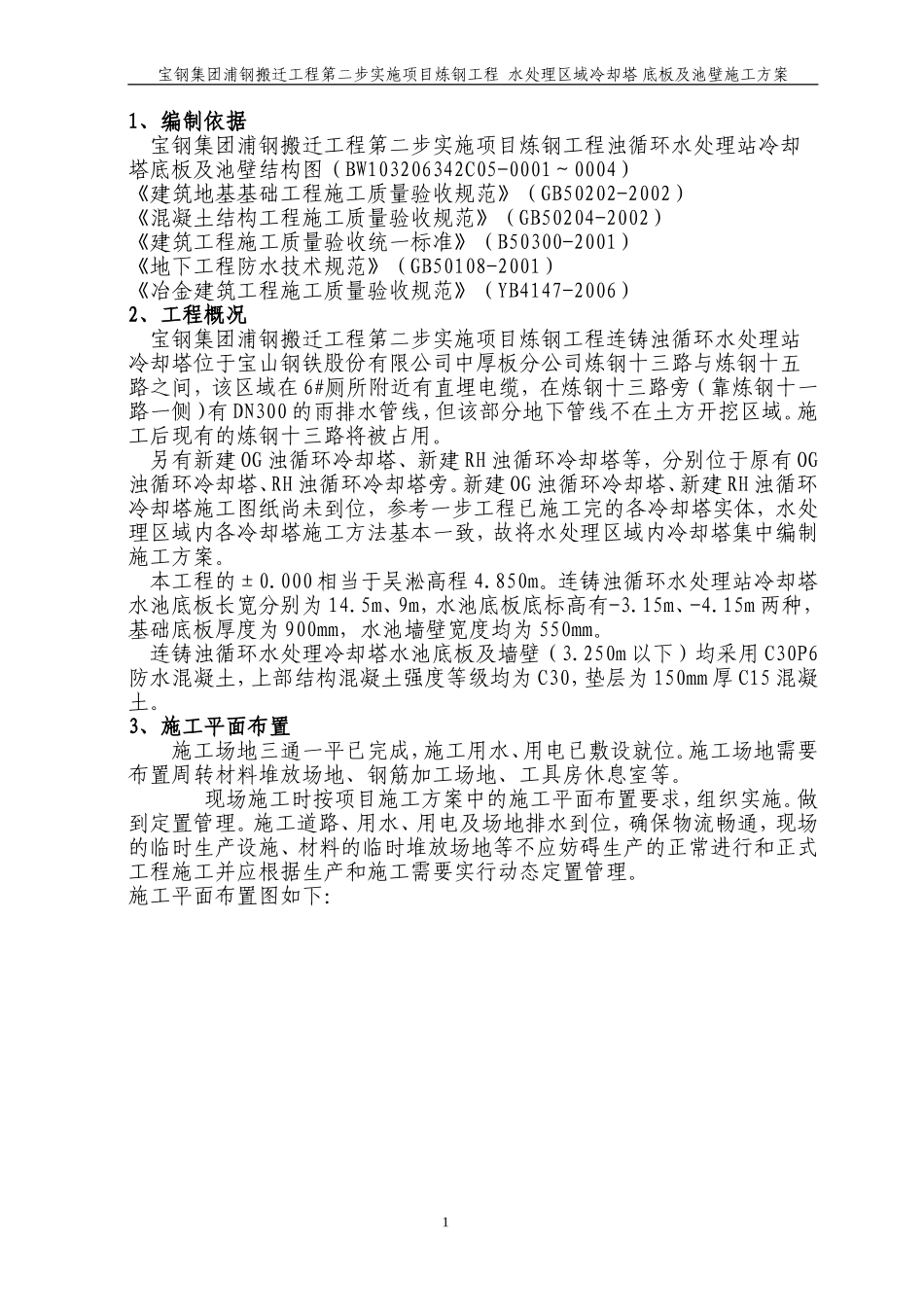

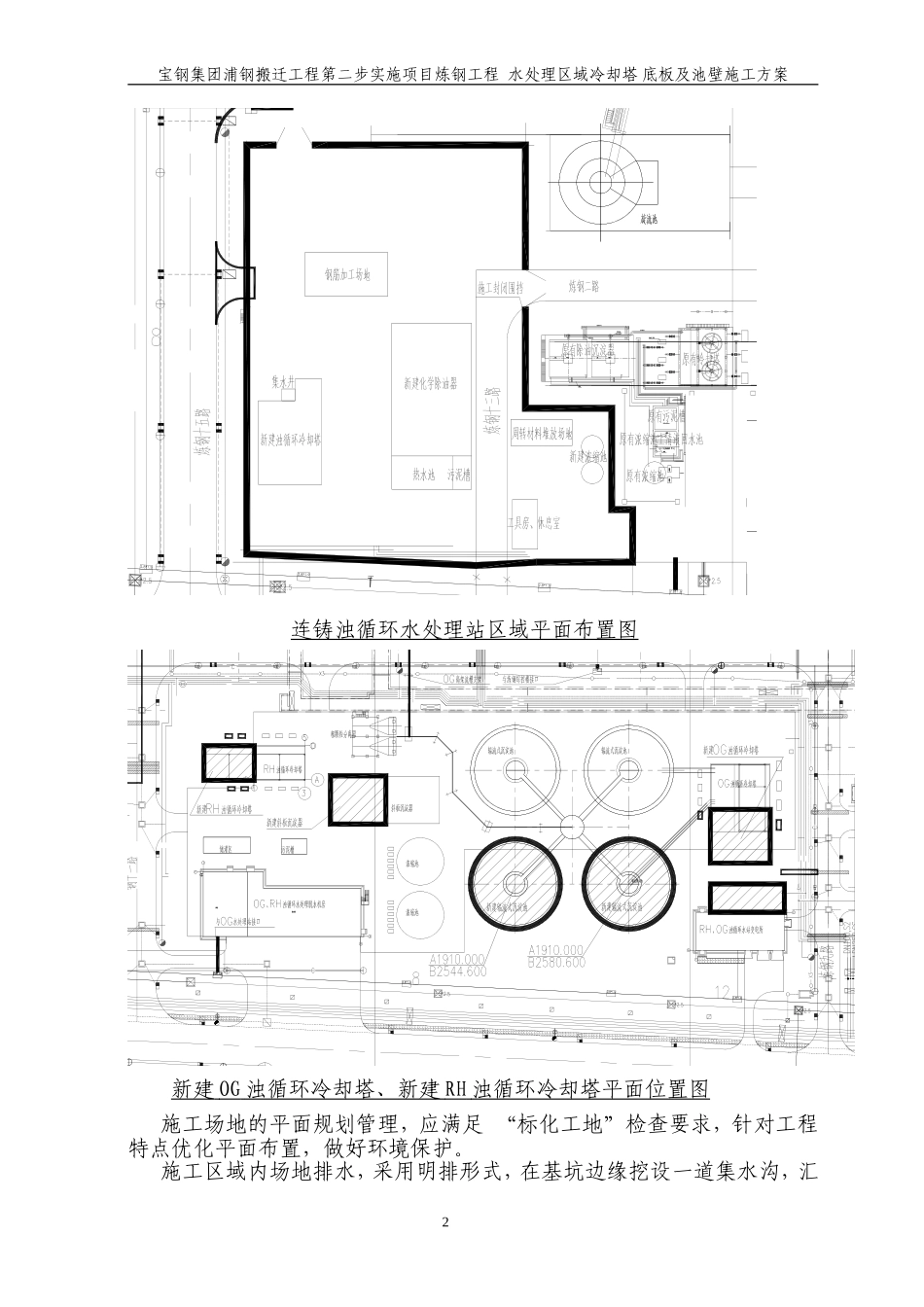

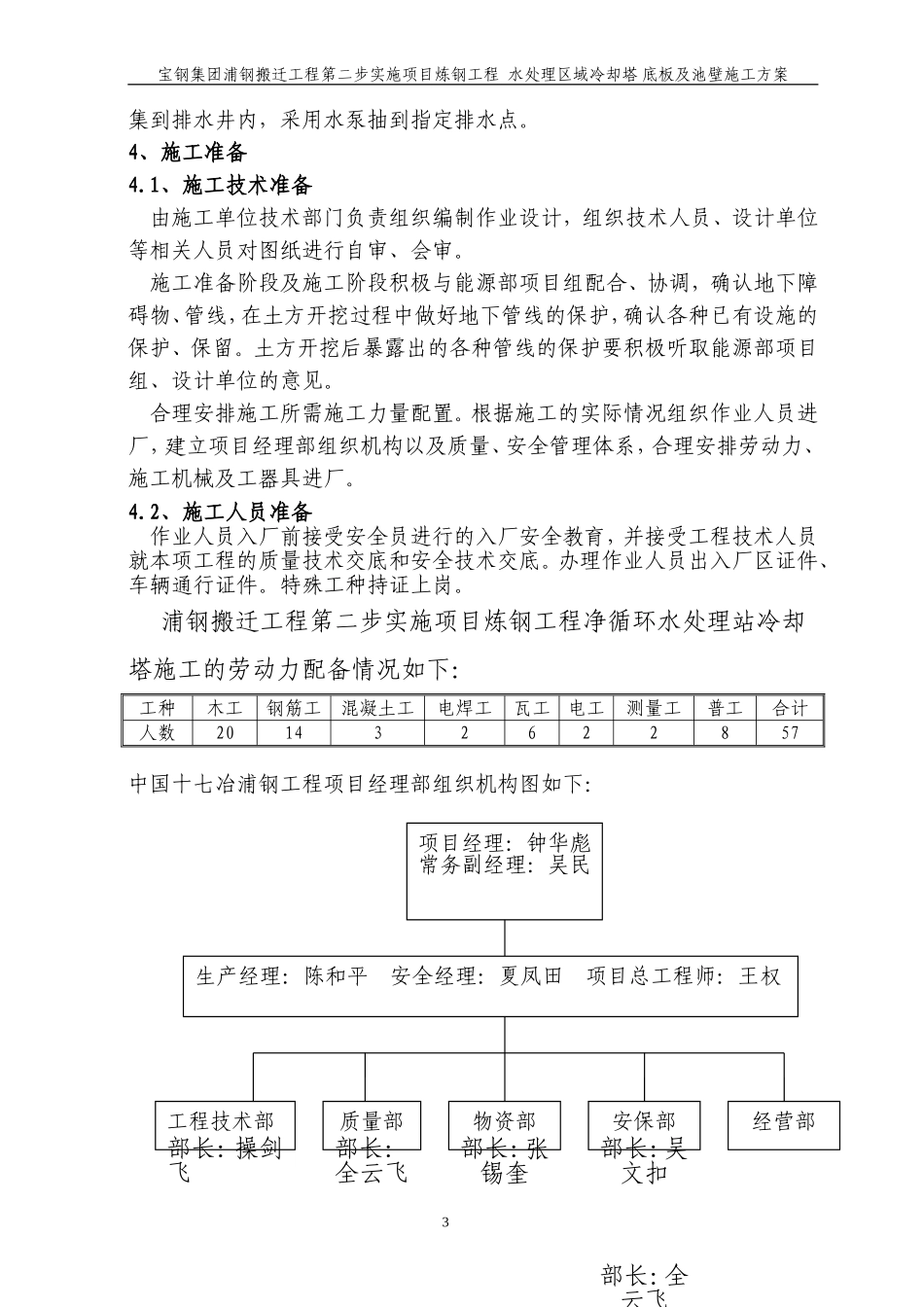

宝钢集团浦钢搬迁工程第二步实施项目炼钢工程水处理区域冷却塔底板及池壁施工方案1、编制依据宝钢集团浦钢搬迁工程第二步实施项目炼钢工程浊循环水处理站冷却塔底板及池壁结构图（BW103206342C05-0001～0004）《建筑地基基础工程施工质量验收规范》（GB50202-2002）《混凝土结构工程施工质量验收规范》（GB50204-2002）《建筑工程施工质量验收统一标准》（B50300-2001）《地下工程防水技术规范》（GB50108-2001）《冶金建筑工程施工质量验收规范》（YB4147-2006）2、工程概况宝钢集团浦钢搬迁工程第二步实施项目炼钢工程连铸浊循环水处理站冷却塔位于宝山钢铁股份有限公司中厚板分公司炼钢十三路与炼钢十五路之间，该区域在6#厕所附近有直埋电缆，在炼钢十三路旁（靠炼钢十一路一侧）有DN300的雨排水管线，但该部分地下管线不在土方开挖区域。施工后现有的炼钢十三路将被占用。另有新建OG浊循环冷却塔、新建RH浊循环冷却塔等，分别位于原有OG浊循环冷却塔、RH浊循环冷却塔旁。新建OG浊循环冷却塔、新建RH浊循环冷却塔施工图纸尚未到位，参考一步工程已施工完的各冷却塔实体，水处理区域内各冷却塔施工方法基本一致，故将水处理区域内冷却塔集中编制施工方案。本工程的±0.000相当于吴淞高程4.850m。连铸浊循环水处理站冷却塔水池底板长宽分别为14.5m、9m，水池底板底标高有-3.15m、-4.15m两种，基础底板厚度为900mm，水池墙壁宽度均为550mm。连铸浊循环水处理冷却塔水池底板及墙壁（3.250m以下）均采用C30P6防水混凝土，上部结构混凝土强度等级均为C30，垫层为150mm厚C15混凝土。3、施工平面布置施工场地三通一平已完成，施工用水、用电已敷设就位。施工场地需要布置周转材料堆放场地、钢筋加工场地、工具房休息室等。现场施工时按项目施工方案中的施工平面布置要求，组织实施。做到定置管理。施工道路、用水、用电及场地排水到位，确保物流畅通，现场的临时生产设施、材料的临时堆放场地等不应妨碍生产的正常进行和正式工程施工并应根据生产和施工需要实行动态定置管理。施工平面布置图如下：1宝钢集团浦钢搬迁工程第二步实施项目炼钢工程水处理区域冷却塔底板及池壁施工方案连铸浊循环水处理站区域平面布置图新建OG浊循环冷却塔、新建RH浊循环冷却塔平面位置图施工场地的平面规划管理，应满足“标化工地”检查要求，针对工程特点优化平面布置，做好环境保护。施工区域内场地排水，采用明排形式，在基坑边缘挖设一道集水沟，汇2宝钢集团浦钢搬迁工程第二步实施项目炼钢工程水处理区域冷却塔底板及池壁施工方案集到排水井内，采用水泵抽到指定排水点。4、施工准备4.1、施工技术准备由施工单位技术部门负责组织编制作业设计，组织技术人员、设计单位等相关人员对图纸进行自审、会审。施工准备阶段及施工阶段积极与能源部项目组配合、协调，确认地下障碍物、管线，在土方开挖过程中做好地下管线的保护，确认各种已有设施的保护、保留。土方开挖后暴露出的各种管线的保护要积极听取能源部项目组、设计单位的意见。合理安排施工所需施工力量配置。根据施工的实际情况组织作业人员进厂，建立项目经理部组织机构以及质量、安全管理体系，合理安排劳动力、施工机械及工器具进厂。4.2、施工人员准备作业人员入厂前接受安全员进行的入厂安全教育，并接受工程技术人员就本项工程的质量技术交底和安全技术交底。办理作业人员出入厂区证件、车辆通行证件。特殊工种持证上岗。浦钢搬迁工程第二步实施项目炼钢工程净循环水处理站冷却塔施工的劳动力配备情况如下：工种木工钢筋工混凝土工电焊工瓦工电工测量工普工合计人数201432622857中国十七冶浦钢工程项目经理部组织机构图如下：3项目经理：钟华彪常务副经理：吴民生产经理：陈和平安全经理：夏凤田项目总工程师：王权工程技术部部长：操剑飞质量部部长：全云飞物资部部长：张锡奎安保部部长：吴文扣部长：全云飞经营部宝钢集团浦钢搬迁工程第二步实施项目炼钢工程水处理区域冷却塔底板及池壁施工方案4.3、施工工器具准备根据本工程工程量及工期要求，进行施工机械配置。施工机械、器具进场前必须进行全面的维修保养，保证进场机械的完好状态。...
