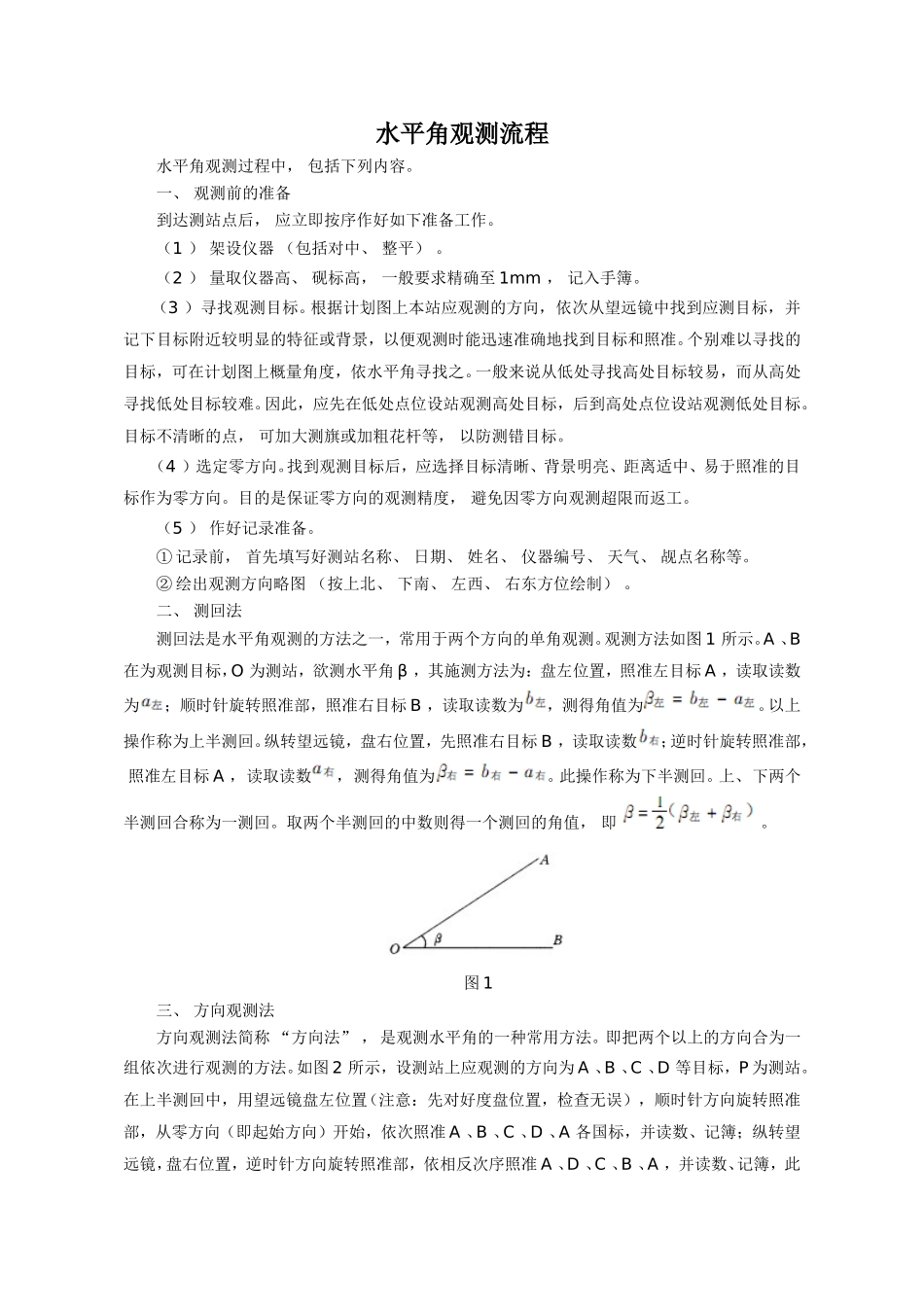

水平角观测流程水平角观测过程中,包括下列内容。一、观测前的准备到达测站点后,应立即按序作好如下准备工作。(1)架设仪器(包括对中、整平)。(2)量取仪器高、砚标高,一般要求精确至1mm,记入手簿。(3)寻找观测目标。根据计划图上本站应观测的方向,依次从望远镜中找到应测目标,并记下目标附近较明显的特征或背景,以便观测时能迅速准确地找到目标和照准。个别难以寻找的目标,可在计划图上概量角度,依水平角寻找之。一般来说从低处寻找高处目标较易,而从高处寻找低处目标较难。因此,应先在低处点位设站观测高处目标,后到高处点位设站观测低处目标。目标不清晰的点,可加大测旗或加粗花杆等,以防测错目标。(4)选定零方向。找到观测目标后,应选择目标清晰、背景明亮、距离适中、易于照准的目标作为零方向。目的是保证零方向的观测精度,避免因零方向观测超限而返工。(5)作好记录准备。①记录前,首先填写好测站名称、日期、姓名、仪器编号、天气、觇点名称等。②绘出观测方向略图(按上北、下南、左西、右东方位绘制)。二、测回法测回法是水平角观测的方法之一,常用于两个方向的单角观测。观测方法如图1所示。A、B在为观测目标,O为测站,欲测水平角β,其施测方法为:盘左位置,照准左目标A,读取读数为;顺时针旋转照准部,照准右目标B,读取读数为,测得角值为。以上操作称为上半测回。纵转望远镜,盘右位置,先照准右目标B,读取读数;逆时针旋转照准部,照准左目标A,读取读数,测得角值为。此操作称为下半测回。上、下两个半测回合称为一测回。取两个半测回的中数则得一个测回的角值,即。图1三、方向观测法方向观测法简称“方向法”,是观测水平角的一种常用方法。即把两个以上的方向合为一组依次进行观测的方法。如图2所示,设测站上应观测的方向为A、B、C、D等目标,P为测站。在上半测回中,用望远镜盘左位置(注意:先对好度盘位置,检查无误),顺时针方向旋转照准部,从零方向(即起始方向)开始,依次照准A、B、C、D、A各国标,并读数、记簿;纵转望远镜,盘右位置,逆时针方向旋转照准部,依相反次序照准A、D、C、B、A,并读数、记簿,此为下半测回。上、下两个半测回合起来为一测回。其余各测回,只需按要求变换零方向度盘位置,其观测、记簿方法完全相同。在上、下两个半测回中,都重复照准零方向A并读数、记簿,称为“归零”。这种半测回归零的观测方法又称为“全圆方向法”,通常观测方向数大于3时,规定必须采用此法。半测回中,零方向两次观测读数之差称为“归零差”。当上、下半测回归零差都符合规定限差要求时,才能进行后面的计算工作。当观测方向数为3个时,可以不归零,其它操作同全圆方向法。图2四、方向观测法的记录与计算(一)水平角观测手簿格式之一表1、表2是地形测量常用的表格之一。表1为观测记簿、计算的填表位置及计算方法说明;表2为一记簿、计算的具体示例。表1水平角观测手簿格式之一现将具体记录、计算步骤简述如下。1.整置仪器后,用盘左位置照准零方向梅山(度盘对零),其读数记在观测手簿(1)处。顺时针转动照准部,依次照准梅山,其读数分别记在观测手簿(2)、(3)、(4)、(5)处(由上往下记)。计算归零差(6),若不超过规定限差要求,取平均值记在(7)处。2.纵转望远镜,盘右位置,照准零方向梅山并读数,记在(8)处。逆时针旋转照准部,依次照准梅山,其读数分别记在(9)、(10)、(11)、(12)处(由下往上记)。计算归零差(13),若符合限差要求,取平均值记在(14)处。3.方向值的计算:任意方向相对于起始方向的角值为该方向的方向值,由任意方向的观测值减去零方向的观测值求得。故零方向的方向值为,记在(15)处。方向(盘左),上半测回方向值为与之差),记在(16)处。方向(盘右),下半测回方向值为与之差),记在(17)处。该方向上、下半测回方向值互差若不超过规定限差,取平均值记在(23)处,此平均值称为方向第Ⅰ测回方向值。各方向方向值依同样方法计算,其计算结果分别记在相应的(18)、(19)、(20)、(21)和(24)、(25)处。各测回同方向方向值互差,若不超过规定...
