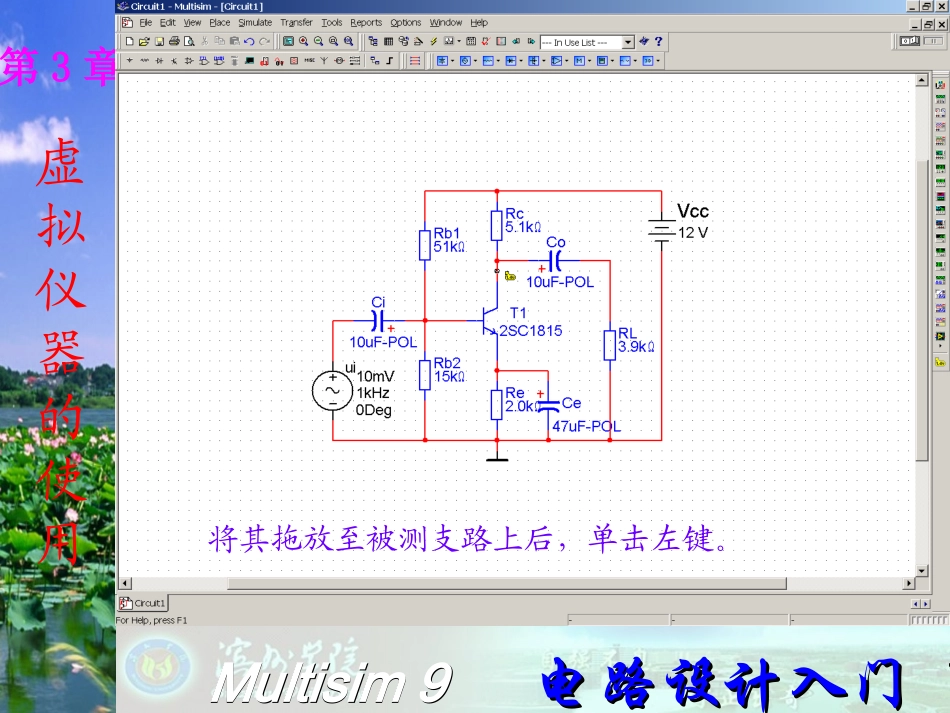

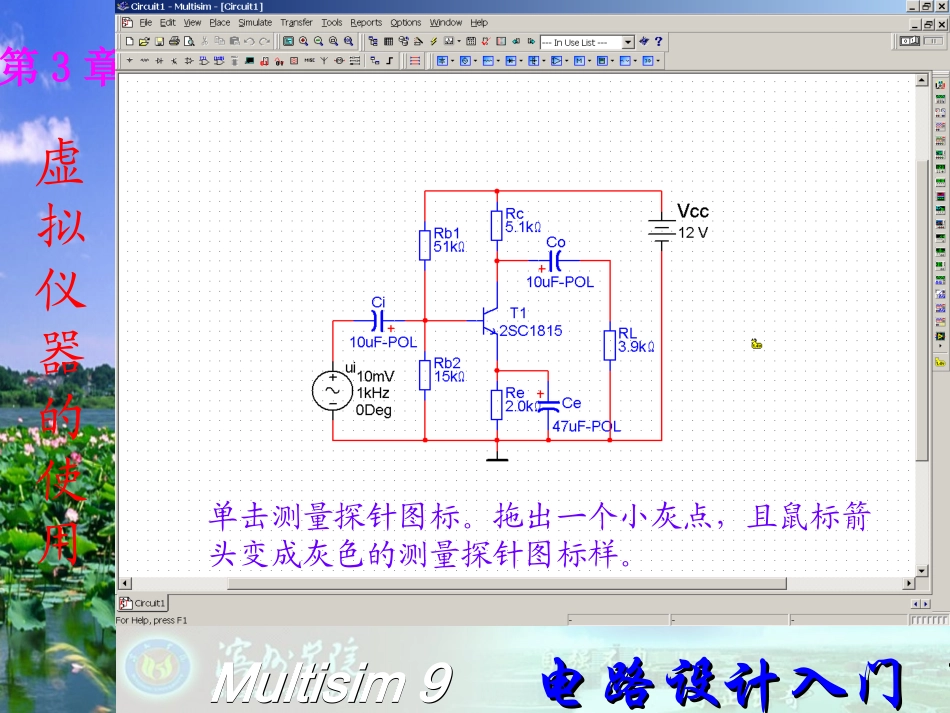

Multisim9Multisim9电路设计入门电路设计入门第3章虚拟仪器的使用3.13测量探针测量探针是Multisim提供的最为便捷的虚拟仪器,只需将其拖放至被测支路,就可以实时测量各种电信息。测量探针的测量结果根据电路理论计算得出,不对电路产生任何影响。真实世界中,不存在这种仪器。Multisim9Multisim9电路设计入门电路设计入门第3章虚拟仪器的使用单击测量探针图标。拖出一个小灰点,且鼠标箭头变成灰色的测量探针图标样。Multisim9Multisim9电路设计入门电路设计入门第3章虚拟仪器的使用将其拖放至被测支路上后,单击左键。Multisim9Multisim9电路设计入门电路设计入门第3章虚拟仪器的使用测量探针变为一绿色箭头,同时出现一淡黄色测试数据显示框。Multisim9Multisim9电路设计入门电路设计入门第3章虚拟仪器的使用打开电源开关,显示框中即显示出探针放置支路的测量数据,自上而下依此为:瞬时电压V、峰峰值电压V(p-p)、有效值电压V(rms)、直流电电压V(dc)、瞬时电流I、峰峰值电流I(p-p)、有效值电流I(rms)、直流电流I(dc)、频率Freq。Multisim9Multisim9电路设计入门电路设计入门第3章虚拟仪器的使用右键单击绿色箭头或淡黄色数据显示框,可打开处置对话框,进行剪切、复制、删除等操作。Multisim9Multisim9电路设计入门电路设计入门第3章虚拟仪器的使用ProbeProperties对话框,对探针属性进行设置。左键双击绿色箭头或淡黄色数据显示框,可打开
