第七章 照明计算VIP专享VIP免费

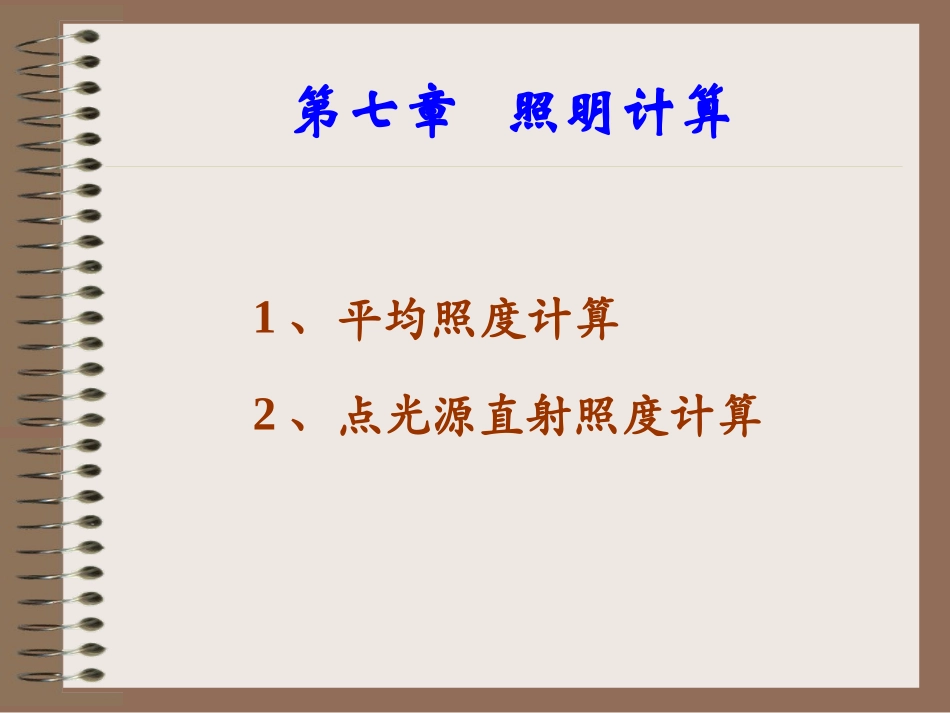

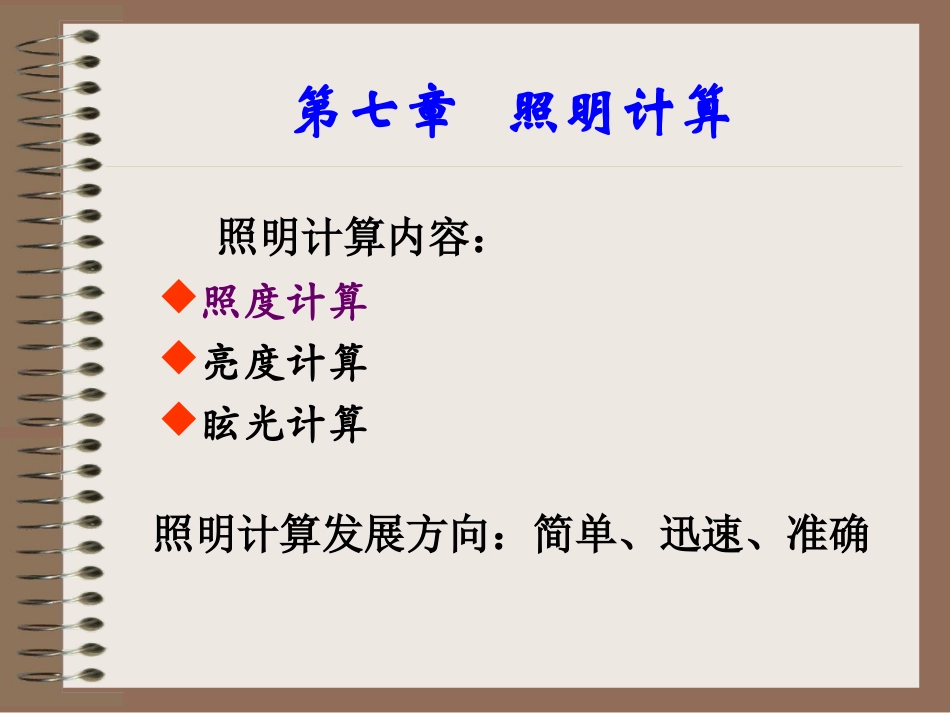

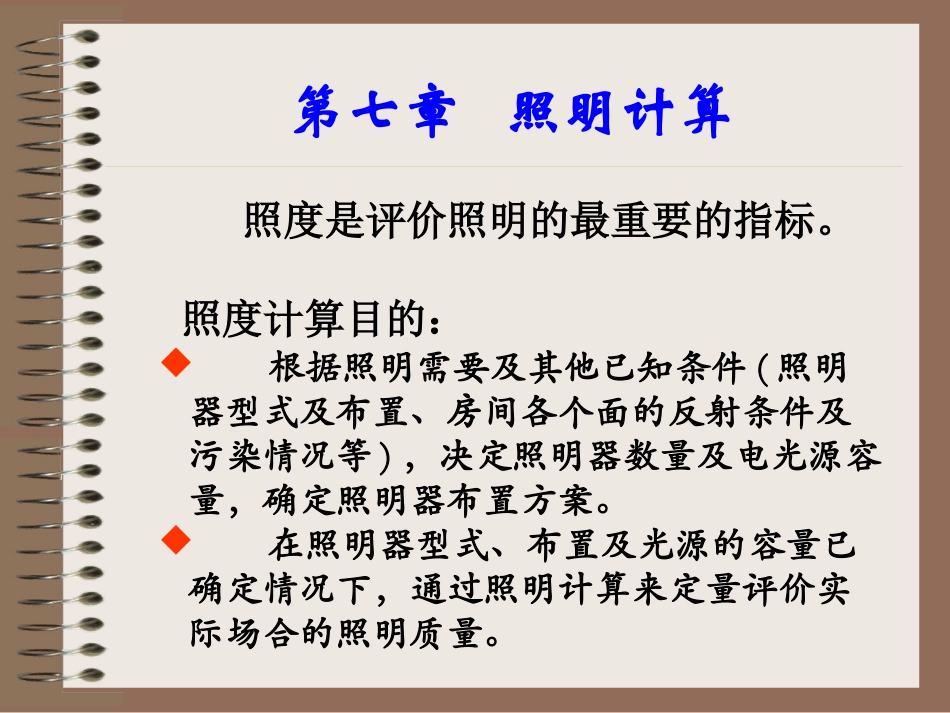

第七章照明计算1、平均照度计算2、点光源直射照度计算照明计算内容：照度计算亮度计算眩光计算照明计算发展方向：简单、迅速、准确第七章照明计算照度是评价照明的最重要的指标。照度计算目的：根据照明需要及其他已知条件(照明器型式及布置、房间各个面的反射条件及污染情况等)，决定照明器数量及电光源容量，确定照明器布置方案。在照明器型式、布置及光源的容量已确定情况下，通过照明计算来定量评价实际场合的照明质量。第七章照明计算最基本的照度计算主要有点照度计算和平均照度计算。平均照度是以整个被照面为对象，按被照面所得到的光通量除以被照面面积来计算被照面上的照度平均值。平均照度计算方法，即利用系数法；以及简便计算方法，即灯数概算法和单位容量法平均照度计算方法用于计算平均照度以及所需灯的数量，它适用于灯具布置较均匀、墙和顶棚反射比较高、且无大型设备遮挡的室内一般照明。第七章照明计算逐点计算法，是以被照面上的一点为对象，计算不同形状、不同位置的光源在该点产生的直射照度（不考虑反射光通量产生的照度），这种计算方法称作逐点计算法。内容包括点光源、线光源和面光源的直射照度的基本计算公式、实用计算公式及简化计算公式。适用于房间高大、反射光较少的场所，一般用于验算工作点的照度和被照面照度分布的均匀度。第七章照明计算平均照度计算法是按照光通量进行照度计算的。它是根据房间的几何形状、照明器数量和类型来确定工作面平均照度的计算法。一、基本计算公式灯具发出的光通量中最后落到工作面上的部分，该值与工作面的面积之比，称为工作面上的平均照度。直射部分：从灯具发出的光通量中直接落到工作面上的部分。间接部分：从灯具发出的光通量经室内表面反射后最后落到工作面上的部分。1平均照度计算1、利用系数（Utlizationfactor）表示照明光源光通量被利用的程度，等于经照明器的照射和墙、顶棚等的反射而投射到工作面上的光通量，与房间内所有光源发射出的总光通量之比。对于每个灯具来说，最后落到工作面上的光通量与光源发出的额定光通量之比称为光源光通量利用系数(简称利用系数)。1平均照度计算1平均照度计算SfUU－利用系数Фf－由灯具发出的最后落到工作面上的光通量，单位为lmФs－每个灯具中光源额定总光通量，单位为lm利用系数与照明器的光强分布（配光特性）、照明器的效率、照明器的悬挂高度、房间的大小及形状和室内各反射面的反射比等因素有关。美国的“带域－空间法”法国的“实用照明计算法”国际照明委员会的“CIE法”2、室内平均照度1平均照度计算ANUKESavEav－工作面平均照度，单位为lxN－灯具数A－工作面面积，单位为m2K－维护系数，查表若已知房间特性、照明要求的情况下，计算所需照明器数UKAENsav3、维护系数灯具在使用过程中，因光通量的衰减、灯具和房间的污染引起照度下降。《建筑照明设计标准》：照明装置在使用一定周期后，在规定表面上的平均照度或平均亮度与该装置在相同条件下新装时在同一表面上所得到的平均照度或平均亮度之比。1平均照度计算环境污染特征工作房间或场所维护系数灯具擦洗次数/(次/年)清洁办公室，阅览室，仪器、仪表装配车间0.82一般商店营业厅，影剧院观众厅，机加工车间0.72污染严重铸工、锻工车间，厨房0.62室外道路和广场0.72维护系数K二、利用系数法(一)室形指数(RoomIndex)用来表示照明房间的几何特征，记作RI室空间部分的墙面面积等效顶棚面积等效地面面积室形指数室空间部分的墙面面积等效顶棚面积等效地面面积室形指数haRI21平均照度计算矩形房间：正方形房间：)()(22wlhlwhwllwRI圆形房间：hrRIh－灯具开口平面距工作面的高度，单位为m(二)室空间比灯具开口平面：通过灯具光中心的一个水平面；工作平面：人们坐着工作时的平面是离地0.75m的水平面；当人站着工作时，把离地0.85m的水平面看作工作面。1平均照度计算图5-1房间的空间特征顶棚空间：灯具开口平面到顶棚之间的空间；地面空间：工作面到地面之间的空间；室空间：灯具开口平面到工作面之间的空间。1平均照度计算图5-1房间的空间特征1、室空...
