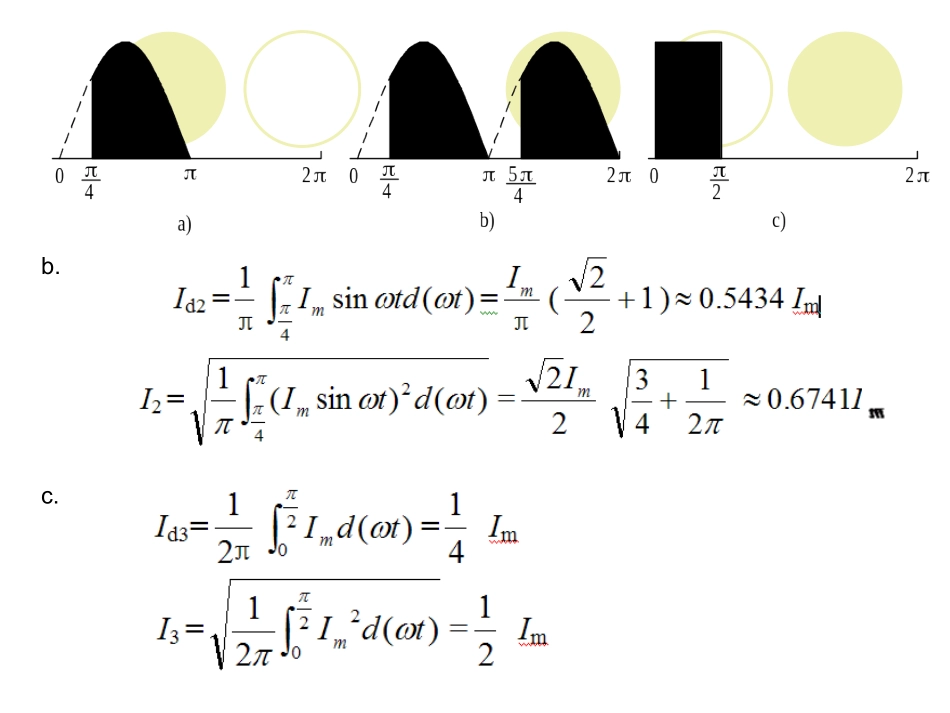

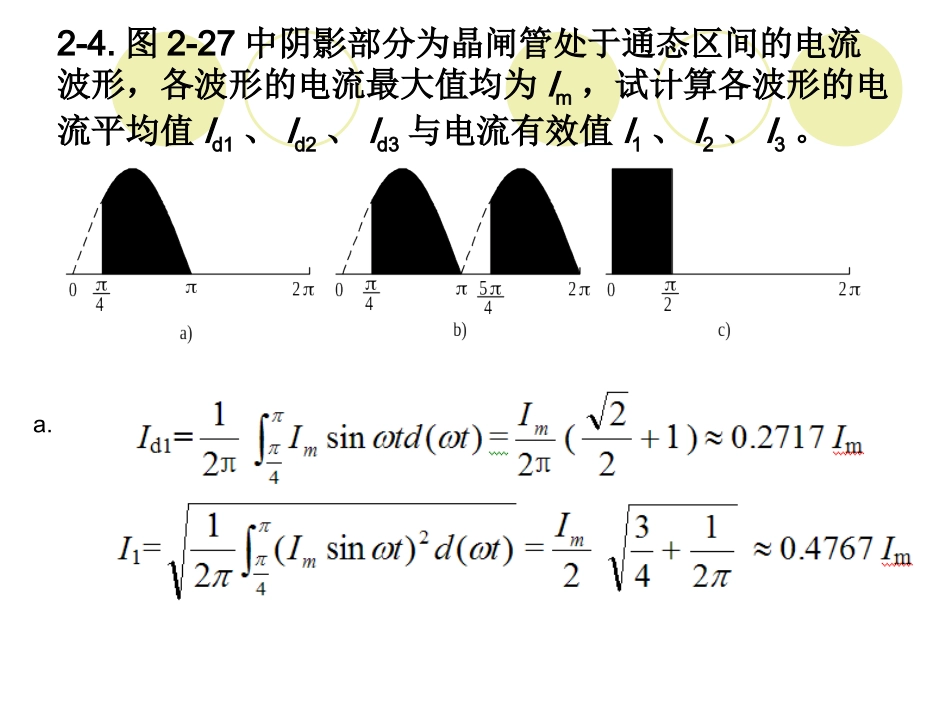

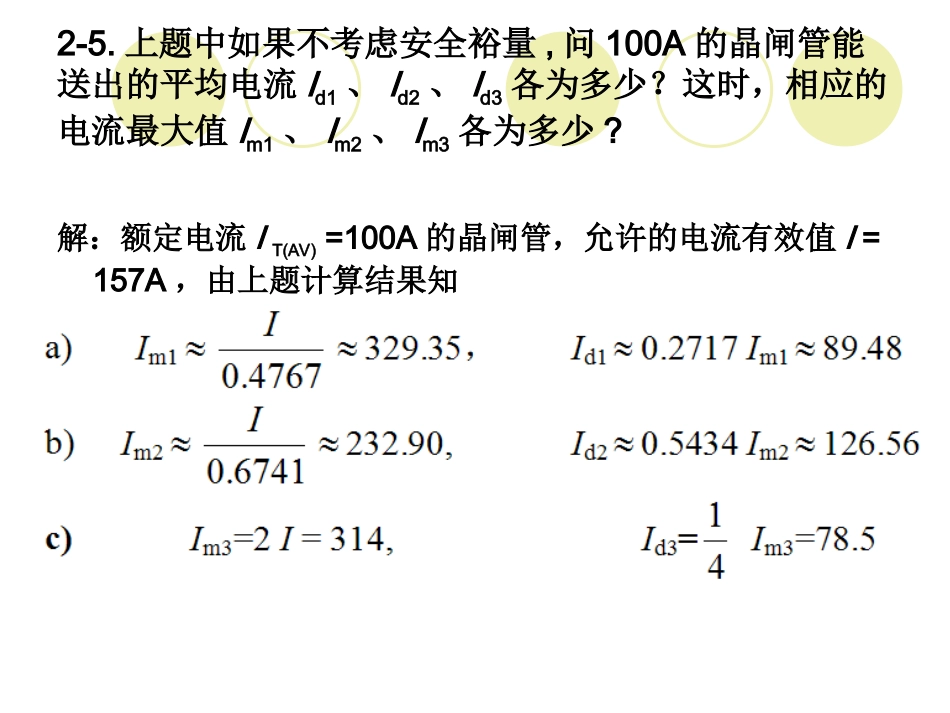

2-4.图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im，试计算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。a.b.c.2-5.上题中如果不考虑安全裕量,问100A的晶闸管能送出的平均电流Id1、Id2、Id3各为多少？这时，相应的电流最大值Im1、Im2、Im3各为多少?解：额定电流IT(AV)=100A的晶闸管，允许的电流有效值I=157A，由上题计算结果知*3-2图3-10为具有变压器中心抽头的单相全波可控整流电路，问该变压器还有直流磁化问题吗？试说明：1、晶闸管承受的最大正反向电压为2、当负载为电阻和电感时，其输出电压和电流的波形与单相全控时相同。222U答：该变压器没有直流磁化问题。因为单相全波可控整流电路变压器二次测绕组中，正负半周内上下绕组电流方向相反，波形对称，其一个周期的平均电流为零，故没有直流磁化问题。晶闸管承受的最大反向电压：以VT2为例。当VT1导通时，晶闸管VT2通过VT1与2个变压器二次绕组并联，所以晶闸管承受的最大正反向电压为222U输出电压电流波形情况单相全波整流电路和单相全控桥式整流电路带电阻负载时的输出电压带阻感负载时的输出电压相同的输出电压加在同样的负载上，输出电流也相同3-3、单相桥式全控整流器电路，其中，U2=100V，负载中R＝2Ω,L值极大，当a＝30°时，要求：①作出ud、id和i2的波形；②求整流输出平均电压Ud、电流Id，变压器二次电流有效值I2;③考虑安全裕量，确定晶闸管的额定电压和额定电流。1、ud、id和i2的波形2、平均电压Ud、电流Id，二次电流有效值I2220.9cos0.9100cos3077.97/77.97/238.8738.87ddddUUVIURAIIA3、晶闸管额定电压2(2~3)22283~424NUUV晶闸管额定电流(1.5~2)(1.5~2)/226~35NVTdIIIA3-5、单相桥式全控整流电路，U2＝100V，负载中R=20Ω,L值极大，反电动势E＝60V，当a＝30°时，要求：①作出ud、id和i2的波形；②求整流输出平均电压Ud、电流Id，变压器二次电流有效值I2;③考虑安全裕量，确定晶闸管的额定电压和额定电流。1、ud、id和i2的波形2、Ud、Id，I2220.9cos0.9100cos3077.97/77.9760/28.978.97ddddUUVIUERAIIA3、晶闸管额定电压2(2~3)22283~424NUUV晶闸管额定电流(1.5~2)(1.5~2)/26~8NVTdIIIA*3-7、在三相半波整流电路中，如果a相的触发脉冲消失，试绘出在电阻负载和阻感负载下整流电压ud的波形。当负载为电阻时，ud波形0当负载为阻感时，ud波形答：假设a图电压电压波形b图正常工作时输出整流电压波形c图a相触发脉冲消失时输出整流电压波形3-11、三相半波可控整流电路，U2＝100V，带电阻电感负载，R=5Ω,L值极大，当a＝60°时，要求：①画出ud、id和iVT的波形；②计算Ud、Id、IdVT和IVT.1、波形2、计算21.17cos1.17100cos6058.5/58.5/511.7/36.755dddVTdUUVIURAIIA3-12、在三相桥式全控整流电路中，电阻负载，如果有一个晶闸管不能导通，此时的整流电压ud波形如何？如果有一个晶闸管被击穿而短路，其它晶闸管受什么影响？1、假设VT1不能导通，整流电压ud波形如下：2、假设VT1被击穿而短路，则当晶闸管VT3或VT5导通时，将发生电源相间短路，使得VT3或VT5也可能被击穿3-13、三相桥式全控整流电路，U2＝100V，带电阻电感负载，R=5Ω,L值极大，当a＝60°时，要求：①画出ud、id和iVT的波形；②计算Ud、Id、IdVT和IVT。22.34cos117/23.4/313.51dddVTdUUVIURAIIA1、波形2、计算3-15、三相半波可控整流电路，反电动势阻感负载，R=1Ω,L=∞,U2=100V，LB=1mH，求当a＝30°时、E＝50V时Ud、Id和v的值并作出ud、iVT1和iVT2的波形。解：考虑LB时，有：21.17cos3/2()/dddBdddUUUUXIIUER解方程组得到：2coscos()2/6dBIXU又因为：cos()0.752;41.283011.2894.636.744.63dddUVUVIA即得到：3-17、三相全控桥，反电动势阻感负载，E=200V，R=1Ω,L=∞,U2＝220V，a＝60°，当①LB＝0和②LB＝1mH,情况下分别求Ud、Id的值，后者还应求并分别作出ud和iVT的波形。解：当LB＝0时，有：22....
