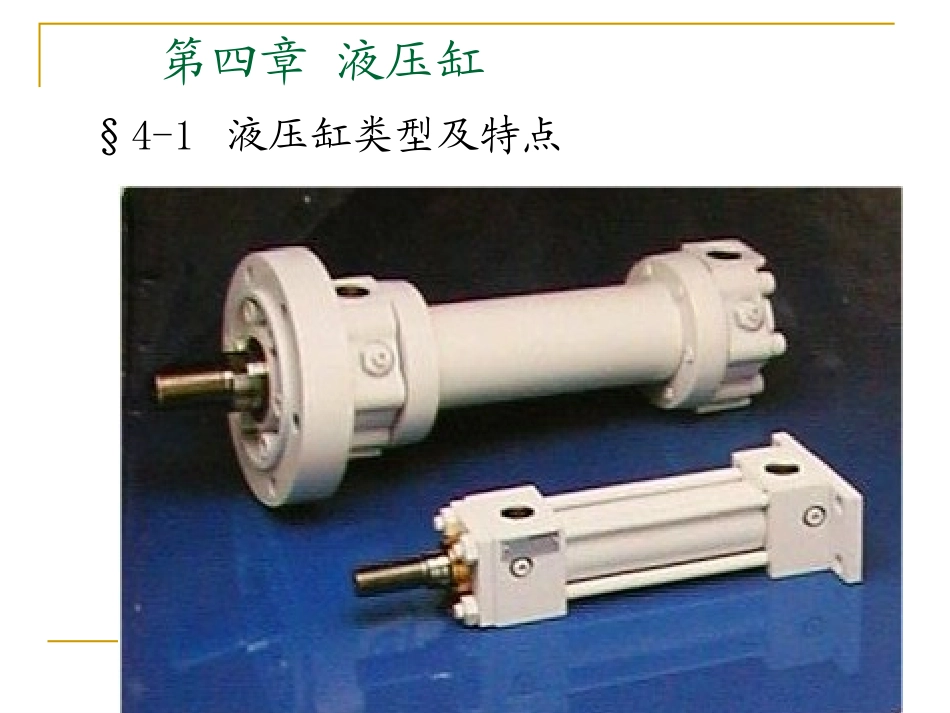

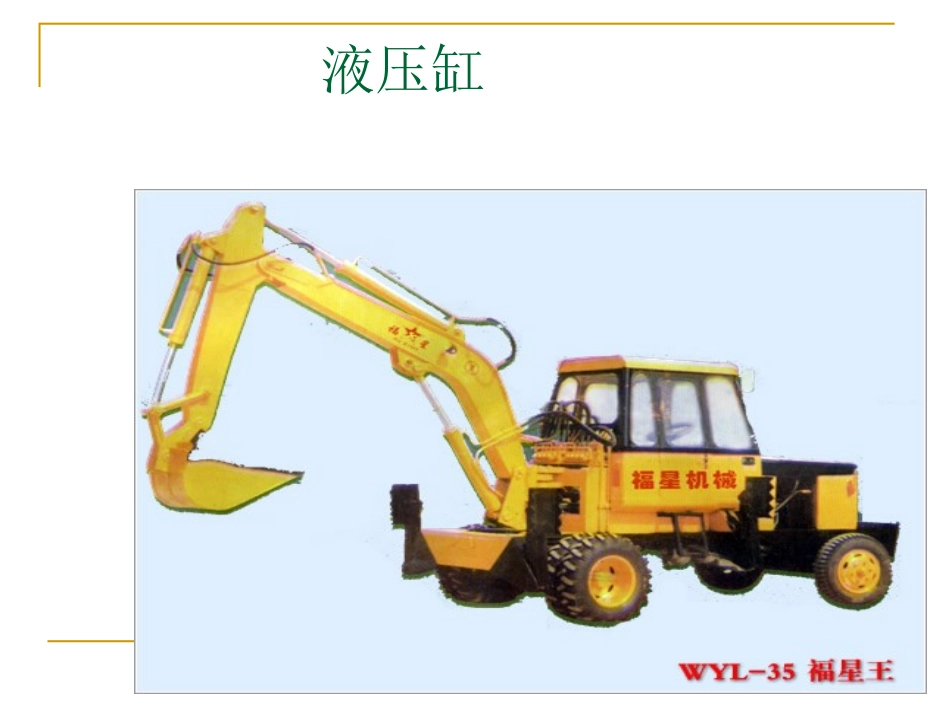

第四章液压缸§4-1液压缸类型及特点液压缸液压缸三梁四柱式压力机液压缸作用：压力能——机械能用于实现直线往复运动活塞缸单杆双杆柱塞缸伸缩缸液压缸的类型分类{单作用双作用{按作用方式按结构{{一、活塞式液压缸（一）、单杆活塞缸1.结构：缸体、活塞、活塞杆、密封、缸盖等2.工作原理：工作原理：因两侧有效作用面积或油液压力不等，活塞在液压力的作用下，作直线往复运动。无杆腔进油腔回油腔有杆腔职能符号：单杆单作用活塞缸单杆双作用活塞缸双向液压驱动单向液压驱动，回程靠外力。3.基本参数1）推力式中：p1——进油压力p2——回油压力mDpdDp]4)44([22221mApApF)(22111mdDpDp)]44(4[22221mApApF)(12212mpdppD]4)(4[22212mpdppD]4)(4[122122）速度特点：同样q，v1F2。4.应用：往返运动速度及推力不同的场合。2114DqAqvvv)(42222dDqAqvvv例：液压刨床差动缸推力：速度：22134dqAqAAqv杆21qqq322311vAqvAq3231vAqvA)(213AAvq特点：v3>v1；F3250320一、液压缸主要尺寸的确定2、活塞杆直径d与缸筒内径D的计算受拉时：d=(0.3-0.5)D受压时：d=(0.5-0.55)D(p1<5mpa)d=(0.6-0.7)D(5mpa7mpa)3、液压缸缸筒壁厚和外径的计算缸筒最薄处壁厚：δ≥pyD/2(σ)δ—缸筒壁厚；D—缸筒内径；py—缸筒度验压力，当额定压Pn>160x105Pa时，Py=1.25Pn；(σ)—缸筒材料许用应力。(σ)=σb/n。5、液压缸缸筒长度的确定缸筒长度根据所需最大工作行程而定。活塞杆长度根据缸筒长度而定。对于工作行程受压的活塞杆，当活塞杆长度与活塞杆直径之比大于15时，应按材料力学有关公式对活塞进行压杆稳定性验算。4、活塞杆的计算直径强度校核：d≥[4F/π(σ)]1/2d—活塞杆直径；F—液压缸的负载；(σ)—活塞杆材料许用应力，(σ)=σb/n。1、液压缸的缓冲液压缸中使用的缓冲装置，常见的有环状间隙式，节流口可调式或外加缓冲回路等。i环状间隙式缓冲装置节流口可调式缓冲机构二、液压缸结构设计中的几个基本问题二、液压缸结构设计中的几个基本问题...
