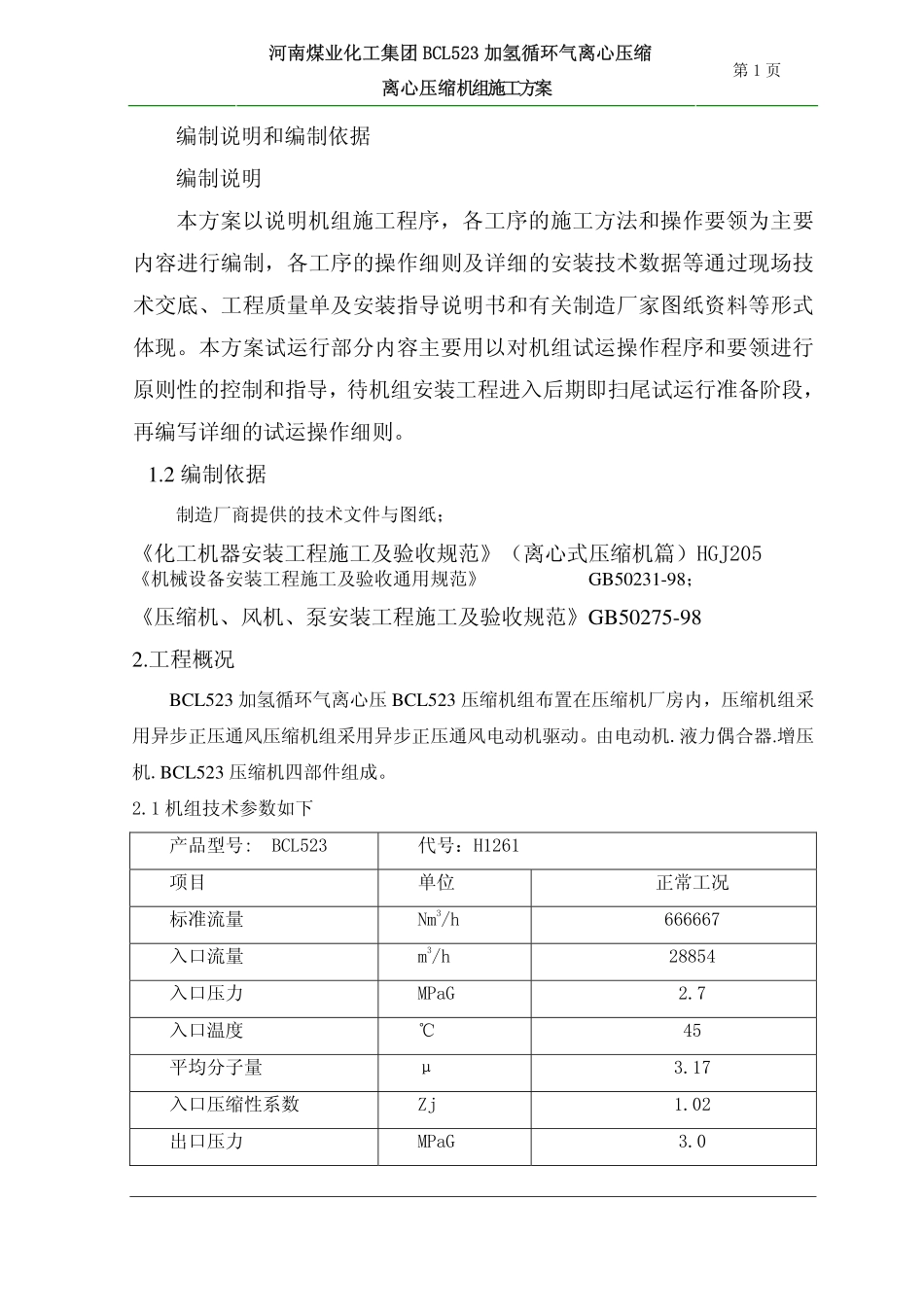

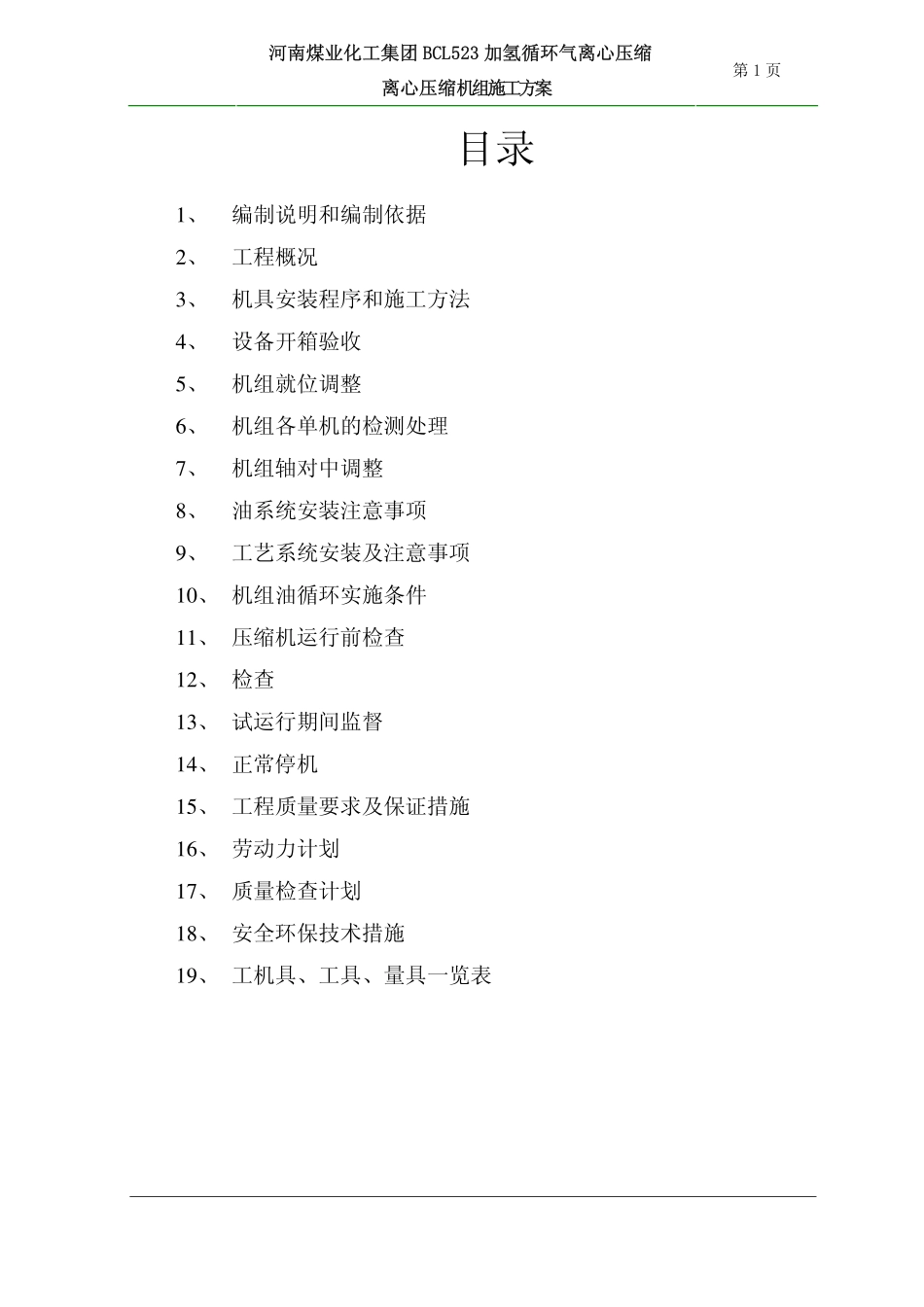

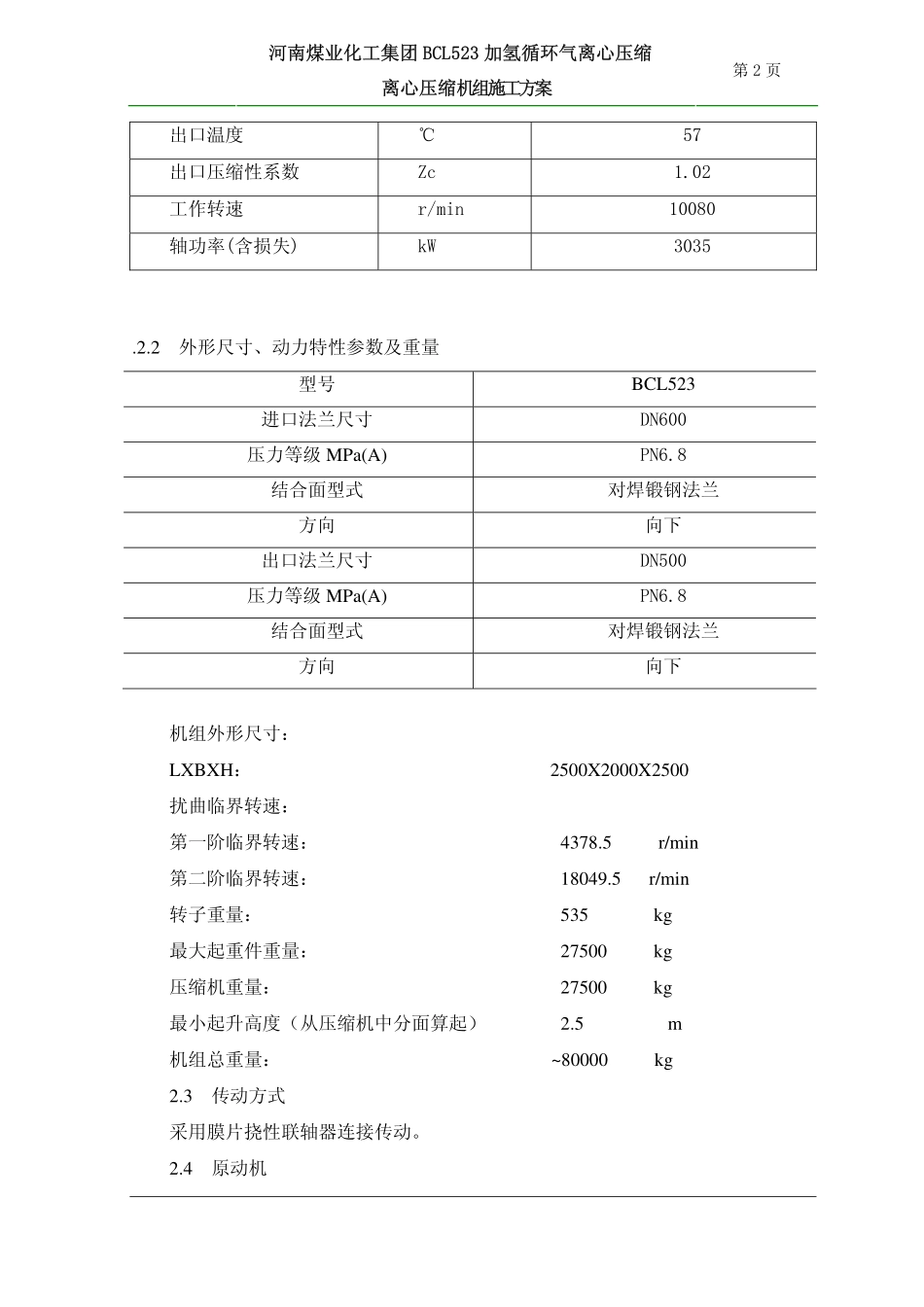

河南煤业化工集团BCL523加氢循环气离心压缩离心压缩机组施工方案第1页目录1、编制说明和编制依据2、工程概况3、机具安装程序和施工方法4、设备开箱验收5、机组就位调整6、机组各单机的检测处理7、机组轴对中调整8、油系统安装注意事项9、工艺系统安装及注意事项10、机组油循环实施条件11、压缩机运行前检查12、检查13、试运行期间监督14、正常停机15、工程质量要求及保证措施16、劳动力计划17、质量检查计划18、安全环保技术措施19、工机具、工具、量具一览表河南煤业化工集团BCL523加氢循环气离心压缩离心压缩机组施工方案第1页编制说明和编制依据编制说明本方案以说明机组施工程序，各工序的施工方法和操作要领为主要内容进行编制，各工序的操作细则及详细的安装技术数据等通过现场技术交底、工程质量单及安装指导说明书和有关制造厂家图纸资料等形式体现。本方案试运行部分内容主要用以对机组试运操作程序和要领进行原则性的控制和指导，待机组安装工程进入后期即扫尾试运行准备阶段，再编写详细的试运操作细则。1.2编制依据制造厂商提供的技术文件与图纸；《化工机器安装工程施工及验收规范》（离心式压缩机篇）HGJ205《机械设备安装工程施工及验收通用规范》GB50231-98；《压缩机、风机、泵安装工程施工及验收规范》GB50275-982.工程概况BCL523加氢循环气离心压BCL523压缩机组布置在压缩机厂房内，压缩机组采用异步正压通风压缩机组采用异步正压通风电动机驱动。由电动机.液力偶合器.增压机.BCL523压缩机四部件组成。2.1机组技术参数如下产品型号:BCL523代号：H1261项目单位正常工况标准流量Nm3/h666667入口流量m3/h28854入口压力MPaG2.7入口温度℃45平均分子量μ3.17入口压缩性系数Zj1.02出口压力MPaG3.0河南煤业化工集团BCL523加氢循环气离心压缩离心压缩机组施工方案第2页出口温度℃57出口压缩性系数Zc1.02工作转速r/min10080轴功率(含损失)kW3035.2.2外形尺寸、动力特性参数及重量型号BCL523进口法兰尺寸DN600压力等级MPa(A)PN6.8结合面型式对焊锻钢法兰方向向下出口法兰尺寸DN500压力等级MPa(A)PN6.8结合面型式对焊锻钢法兰方向向下机组外形尺寸：LXBXH：2500X2000X2500扰曲临界转速：第一阶临界转速：4378.5r/min第二阶临界转速：18049.5r/min转子重量：535kg最大起重件重量：27500kg压缩机重量：27500kg最小起升高度（从压缩机中分面算起）2.5m机组总重量：~80000kg2.3传动方式采用膜片挠性联轴器连接传动。2.4原动机河南煤业化工集团BCL523加氢循环气离心压缩离心压缩机组施工方案第3页型式：正压通风型异步电动机型号：YZKS710-4额定转速：1494r/min输出轴功率（额定）：3550kw3机组安装程序和施工方法3.1基础验收处理3.1.1基础移交时，应交送附有基础各部几何尺寸实测记录，基础混凝土试块试验报告与基础沉降观测记录的合格证明书，基础上应标有纵、横基准轴线和标高标记。基础混凝土表面应平整、无裂纹、孔洞、蜂窝、麻面和漏筋现象。.3.2根据基础施工图及标记，并参考土建专业的交工记录，放线进行各部几何尺寸与标高实测，其偏差要求如下：序号项目名称允许偏差(mm)1基础坐标位置＋/-202基础各不同平面标高+0/-203基础上平面外形尺寸+/-204基础上平面水平度每米5全长105基础竖向偏差每米5全高10预留地脚螺栓孔中心位置+/-106深度+20/0孔壁铅垂度10河南煤业化工集团BCL523加氢循环气离心压缩离心压缩机组施工方案第4页.3.3按照设备实物尺寸核对与基础有关主要尺寸,不合格之处应进行修正或做必要的调整。3.4基础混凝土与二次灌浆的混凝土接触表面应凿出新的毛面，渗透在基础的油垢必须清除干净。4.设备开箱验收4.1设备交付施工单位时应具备下列技术文件:4.1.1.设备供货清单和设备装箱单;4.1.2设备的使用说明书和技术文件;4.1.3设备出厂合格证、检验试验记录以及机器试运转记录。4.2机器的开箱检验应在业主、监理、总包参加下,按照装箱单进行4.2.1.核对机器的名称、型号、规格、包装箱号、箱数并检查包装情况。4.2.2.检查随机技术资料及专用工具是否齐全。4.2.3对主机、附属设备及零部件、电气、仪表元件部件进行外观检查，并核实零部件的品种、规格、数量等。4.2.4...
