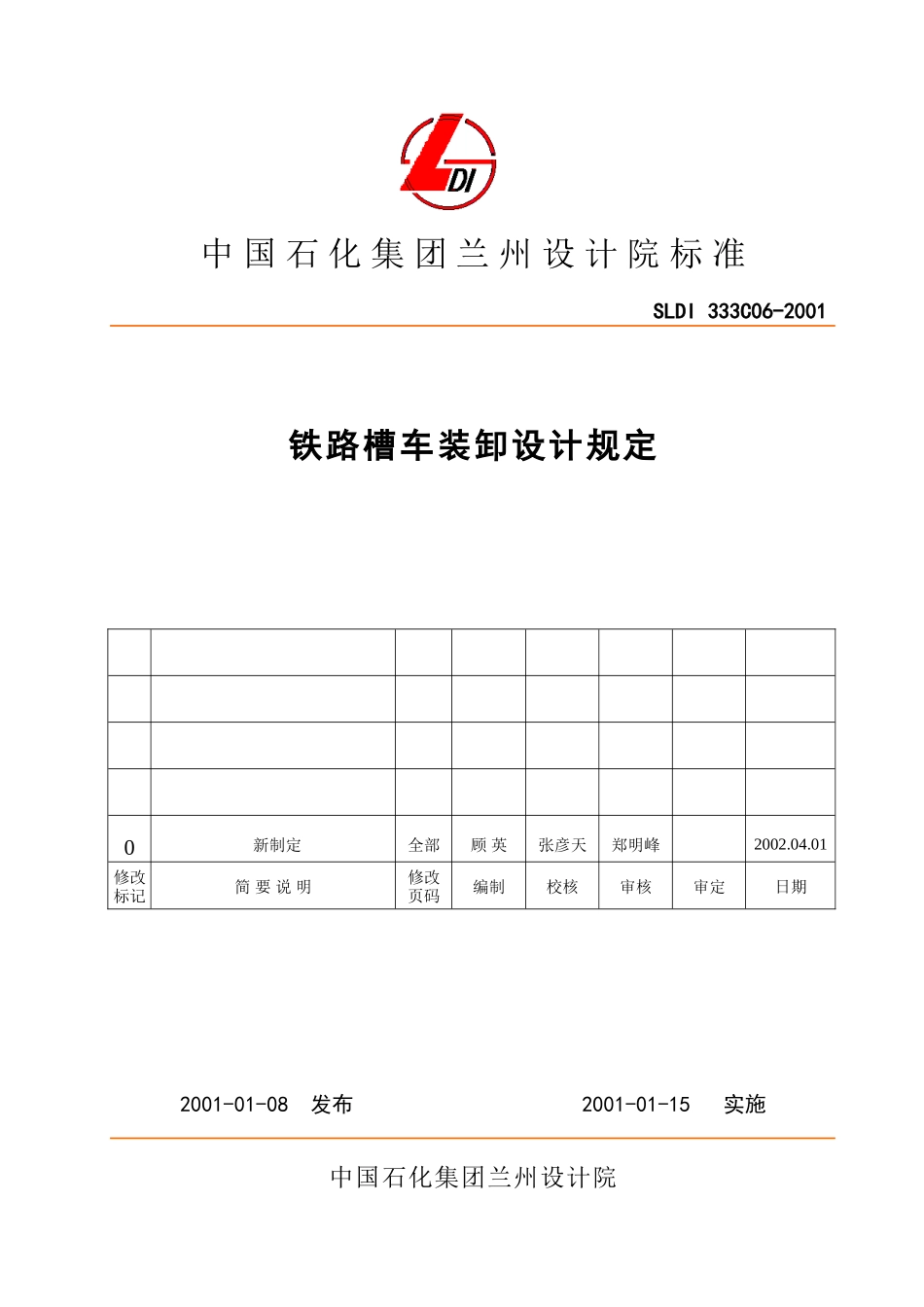

中国石化集团兰州设计院标准SLDI333C06-20010新制定全部顾英张彦天郑明峰2002.04.01修改标记简要说明修改页码编制校核审核审定日期2001-01-08发布2001-01-15实施中国石化集团兰州设计院铁路槽车装卸设计规定目录第一章总则第二章一般规定第三章栈台、管道和泵房布置第一节栈台布置第二节管道布置第三节泵房布置第四章安全与防护附录一、铁路槽车的设计压力附录二、铁路槽车的最大载重量铁路槽车装卸设计规定工作规定中国石化集团兰州设计院SLDI333C06-2001实施日期:2001-01-15第1页共8页第一章总则第1.0.1条本规定适用于石油化工企业批量小品种多的铁路槽车装卸设施新建工程的设计，扩建和改建工程设计可参照执行。第1.0.2条对于大批量的油品铁路槽车装卸设施，可参照《炼油厂铁路装卸油设施设计技术规定》进行设计。第1.0.3条执行本规定时，尚应符合现行有关标准规范的要求。第1.0.4条本规定与集团公司有关规定矛盾时，按集团公司有关规定的条款执行。第二章一般规定第2.0.1条铁路槽车装卸设施的规模，应考虑近期和远期液体石油化工原料、产品品种和运输量，按一次规划、分期建设的原则进行工程设计，并适当考虑发展的可能性。第2.0.2条铁路槽车装卸设施宜设在厂区边缘地带，宜位于年最小频率风向的上风侧，并宜构成一个独立区域。与邻近的建、构筑物的防火间距，应符合防火规范的要求。第2.0.3条设计时应考虑石油化工产品品种多、批量少和来料集中的特点，对物料性质相近的液体介质可考虑共用鹤管或共用栈桥进行装或卸。第2.0.4条不同液体物料的槽车装满系数规定如下：液化烃宜取0.85；一般石油化工产品宜取0.9；酸、碱类宜取0.9。第2.0.5条不同的石油化工液体原料、产品的铁路运输不均衡系数可按下式计算。K=q最大／q平均（2.0.5）式中:q最大－最大月运输量（吨）；q平均－年平均月运输量（吨）。一般石油化工产品宜取1.5～2.0。第2.0.6条铁路槽车装卸设施年操作天数应取350天。第2.0.7条铁路槽车装车速度：小鹤管（DN＜100）流速宜取小于4.4米／秒；大鹤管（DN200）流速宜取小于3.9米／秒。第2.0.8条每种液体石油化工产品装车的每批槽车数应按下式计算：（2.0.8）式中：n－每批槽车的辆数，辆/批；Ｇ－年装运量，吨／年；K－铁路运输不均衡系数；τ－年操作天数，天／年；ｒ－装车温度下的物料密度，吨／米3；V－槽车平均容积，米3／辆；m－每天装运批数，批／天；A－槽车装满系数。第2.0.9条每种物料装车鹤位数规定如下：一、小鹤管装车的鹤位数为每批车的槽车数；二、大鹤管装车的鹤位数应按下式计算：N=n/n1（2.0.9）式中：Ｎ－大鹤管装车鹤位数，个（台）n－每批槽车的辆数，辆／批；n1－大鹤管配属的槽车牵引设备在规定时间内一次牵引定数，辆／次。第2.0.10条对铁路槽车运输的石油化工厂，栈台长度规定如下：1SLDI333C06-2001一、大宗产品小鹤管装卸线，不宜超过24辆槽车长度；二、小宗产品小鹤管装卸线，不宜小于5辆槽车长度；三、大鹤管装车台为3辆槽车长度；四、可按下式计算（2.0.10）式中：L－台长、米－槽车长度，米/辆，一般可取12米；n2－装车台能容纳的槽车辆数（对于小鹤管装车，单侧为每批槽车数；双侧装卸时为每批槽车辆数之半；对大鹤管装车台为3辆）。第2.0.11条对自流卸车系统，应充分利用自然地形，满足槽车与零位罐之间的位差要求；管道应坡向零位罐。第2.0.12条自流卸车零位罐的有效容积，宜等于产品一次卸车的体积。零位罐的数量可按汇流管的长度确定，当汇流管长度为1～12个槽车长时，宜设一个罐；大于12个槽车长时，每12个槽车设一个罐，但余数多于6个时，可增设一个罐。多品种自流卸车时，宜按品种分别设罐。第2.0.13条零位罐距铁路槽车作业线的中心线不应小于6米。第2.0.14条零位罐应设通气管、阻火器、透光孔、人孔和液面指示仪表。第2.0.15条采用自流装车时，应符合下列要求：一、自流装车管道中物料流量应能满足装车时间的要求；二、鹤管出口的流速不得大于防静电所要求的控制流速。第2.0.16条自流装车管道中的物料流速应根据下式计算：（2.0.16）式中：V－平均流速或最大流速，米／秒；g－重力加速度，取9.81米／秒2Hƒ－管道总摩擦损失，...
