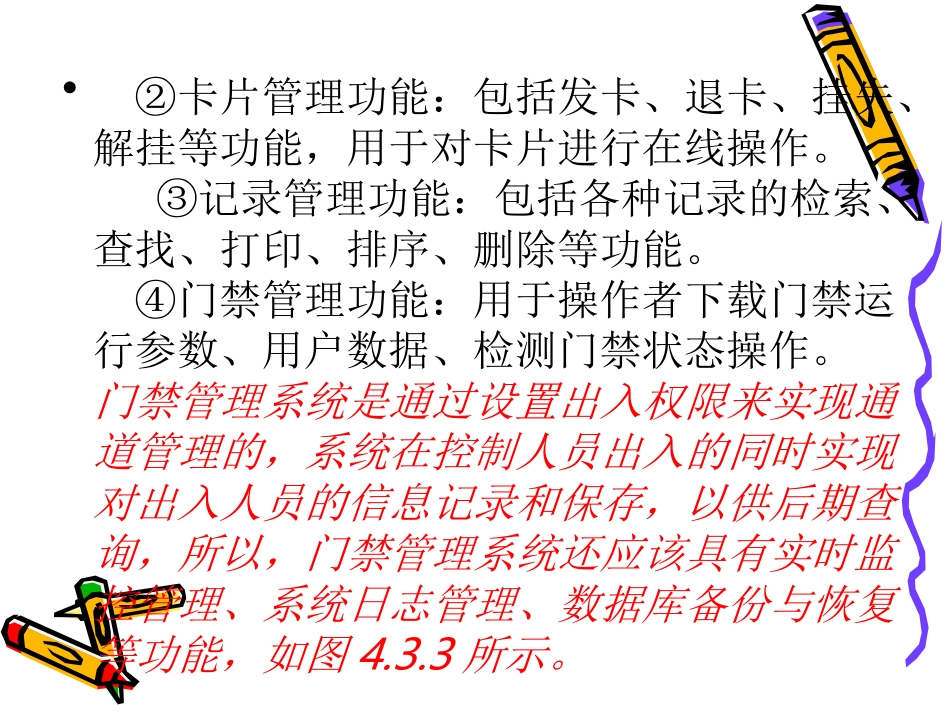

二十二:门禁管理主机的二十二:门禁管理主机的安装与调试安装与调试二十二:门禁管理主机的二十二:门禁管理主机的安装与调试安装与调试娄底职院娄底职院20102010•一:门禁管理软件•门禁管理主机通过各种通讯方式与门禁控制器建立硬件联系,通过门禁管理软件,对门禁控制器进行协调管理。•(1)门禁管理系统软件功能门禁管理系统软件主要功能包括:①系统管理功能:包括设置电脑通信参数,用户使用资料输入,数据库的建立、备份、清除,权限设置等部分,主要用来管理软件基本信息。•②卡片管理功能:包括发卡、退卡、挂失、解挂等功能,用于对卡片进行在线操作。③记录管理功能:包括各种记录的检索、查找、打印、排序、删除等功能。④门禁管理功能:用于操作者下载门禁运行参数、用户数据、检测门禁状态操作。门禁管理系统是通过设置出入权限来实现通道管理的,系统在控制人员出入的同时实现对出入人员的信息记录和保存,以供后期查询,所以,门禁管理系统还应该具有实时监控管理、系统日志管理、数据库备份与恢复等功能,如图4.3.3所示。•由于各个门禁控制器生产商控制信号格式、通信协议,没有统一标准,门禁管理系统硬件生产厂商都是自行开发配套管理软件,不同生产商软件不能通用。当然也有通用门禁管理软件,主要是通过硬件接口和中间层实现对不同门禁硬件的管理,通常都需要购买中间件,价格偏高。•(2)LINKWORKS门禁管理系统特点LINKWORKS门禁管理系统是基于Windows操作系统的多用户多任务系统,用于管理由科松ACM2110构建的门禁管理系统。具有安全性高、功能便捷、实时性好和系统可靠的特点。①安全性高硬件方面:读卡器与门禁控制器分离,读卡器安装于室外,控制器安装于室内,即使室外读卡部分遭受严重破坏或破解,门也不会打开,提高了整个门禁管理系统的安全性;软件方面:采用嵌入式数据库,防止专业人员恶意修改,完善地使用授权许可管理,完全保障了用户合法使用权力。多种操作权限,给用户对系统进行层次管理,提供更安全可靠的方法。对系统重要的数据进行加密存贮,保证重要的数据文件的高度安全性。•②功能便捷:用户可以通过快捷图标,清晰掌握菜单功能。③实时性好:系统可以实时显示和监视每个门禁控制点事件发生,以及门控点的状态;④系统可靠系统特别为高度安全领域或重要机构设计了卡和密码共同使用进入或几张卡片同时刷卡组合进入,持卡人刷有效卡片后还需输入有效个人开门密码方可开门。(3)LINKWORKS软件的安装和使用LINKWORKS门禁管理系统安装简单,根据提示完成安装过程,安装好后启动界面如图4.3.4所示,在此界面输入正确的注册码,即可正常使用LINKWORKS门禁管理系统。•2协议转换器•作用是将RS-485信号转换成为RS-232信号•3利用管理主机中的门禁管理软件控制门禁控制器•在只有一台门禁控制器,而且门禁控制器与管理主机之间距离不超过15米的情况下,PC管理主机可以通过RS-232端口连接。PC串口ACM2110串口PIN2-RXDPIN3-TXDPIN3-TXDPIN2-RXDPIN5-GNDPIN5-GND端子数功能TB2-1RS-485+TB2-2网络屏蔽TB2-3RS-485-•注意:•RS-485+与RS-485-两条数据线一定是绞合在一起的双绞线。485总线一般采用总线结构,不能采用分叉与星形连接。通信正常无需接地屏蔽,避免与强电线共管。,最后一台485设备要接120欧的电阻,如果距离超过1000米,要加上中继器。•4操作调试•门禁控制器上有各种DIP开关,用于设置门禁控制器的各种参数。①设置门禁控制器的波特率。②控制器地址设置③波特率及启动方式设置SW1-7SW8SW9-10SW11SW12设置控制器地址设置MODEM设置波特率设置扩展板设置冷热启动DIP设置SW-1、、、、SW-7对应二进制位1、2、3、4、5、6、7可表示二进制地址0000001-1111111开关设置接调制解调器波特率接扩展板启动方式89、101112ON接9600接冷启动OFF不接不接热启动•.5门禁管理系统常见故障及处理办法随着经济的发展,社会犯罪事件日趋增多,门禁就成为了保护安全的第一道屏障,然而由于门禁产品质量的参差不齐,门禁难免会发生故障,下面详细地介绍针对门禁系统常发生的故障现象。故障现象1•门禁设备连接好以后,用测试软件不能与电脑通信。...
