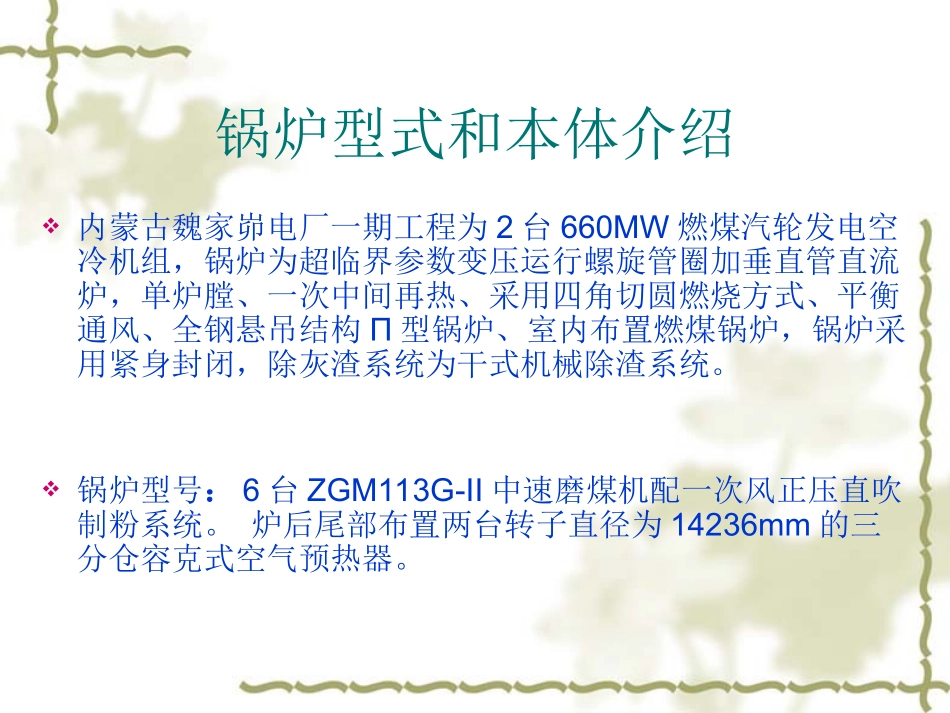

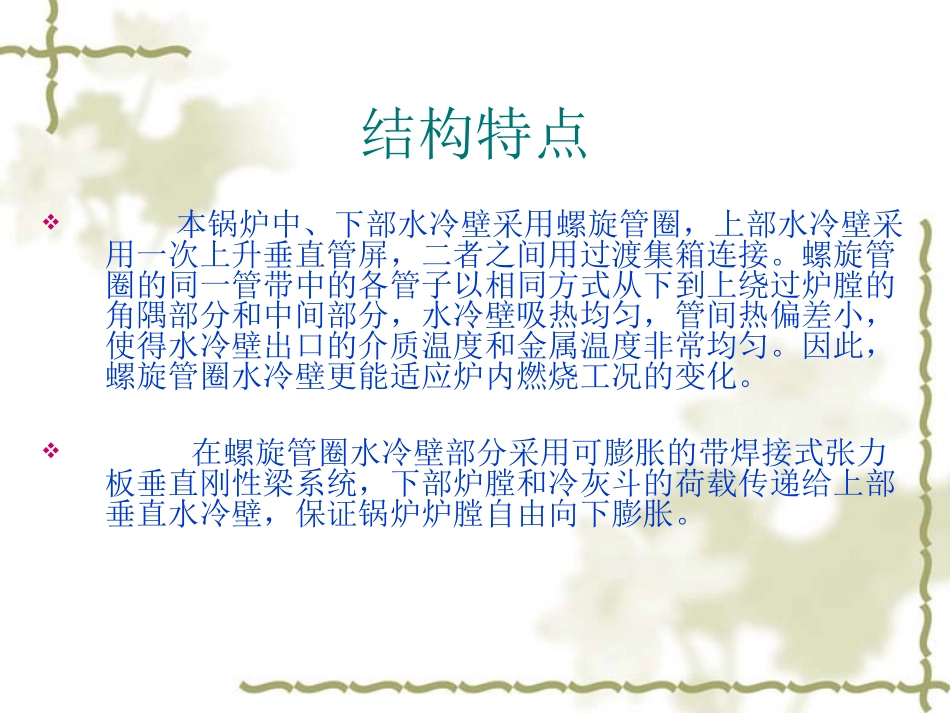

锅炉剖面系统图讲解•张理杰锅炉型式和本体介绍内蒙古魏家峁电厂一期工程为2台660MW燃煤汽轮发电空冷机组，锅炉为超临界参数变压运行螺旋管圈加垂直管直流炉，单炉膛、一次中间再热、采用四角切圆燃烧方式、平衡通风、全钢悬吊结构Π型锅炉、室内布置燃煤锅炉，锅炉采用紧身封闭，除灰渣系统为干式机械除渣系统。锅炉型号：6台ZGM113G-II中速磨煤机配一次风正压直吹制粉系统。炉后尾部布置两台转子直径为14236mm的三分仓容克式空气预热器。结构特点本锅炉中、下部水冷壁采用螺旋管圈，上部水冷壁采用一次上升垂直管屏，二者之间用过渡集箱连接。螺旋管圈的同一管带中的各管子以相同方式从下到上绕过炉膛的角隅部分和中间部分，水冷壁吸热均匀，管间热偏差小，使得水冷壁出口的介质温度和金属温度非常均匀。因此，螺旋管圈水冷壁更能适应炉内燃烧工况的变化。在螺旋管圈水冷壁部分采用可膨胀的带焊接式张力板垂直刚性梁系统，下部炉膛和冷灰斗的荷载传递给上部垂直水冷壁，保证锅炉炉膛自由向下膨胀。为了保持过热器和再热器部件的横向节距和防止晃动，采用以下蒸汽冷却夹管和间隔管结构。蒸汽冷却夹管用于保持分隔屏的横向节距，防止分隔屏过分偏斜，其流程如下:分隔屏入口集箱→蒸汽冷却夹管入口管→蒸汽冷却夹管定位管→蒸汽冷却夹管出口管→末级过热器出口集箱。蒸汽冷却间隔管用于保持分隔屏过热器、末级过热器和末级再热器的横向节距，防止末级过热器和末级再热器过分偏斜，其流程如下：立式低过出口连接管→分隔屏区域蒸汽冷却间隔管→末级过热器入口集箱。立式低过出口连接管→末级过热器区域蒸汽冷却间隔管→末级过热器入口集箱。立式低过出口连接管→末级再热器区域蒸汽冷却间隔管→末级过热器入口集箱。省煤器为H型鳍片管省煤器，传热效率高，受热面管组布置紧凑，烟气侧和工质侧流动阻力小，耐磨损，防堵灰，部件的使用寿命长。在过热器喷水系统还设有一旁路系统，其作用是在锅炉直流负荷以上，由于暖管流量造成贮水箱内水位升高时可将水直接打入过热器减温水系统，喷入过热器，在需要时控制贮水箱水位。过热器为辐射对流型，低温过热器布置于尾部竖井后烟道，分隔屏过热器和高温末级过热器布置于炉膛上部。过热蒸汽温度采用煤水比和两级喷水减温控制。在上炉膛布置横向节距较宽的分隔屏受热面，有效防止管屏挂渣。高温再热器布置于水平烟道，低温再热器布置于尾部竖井前烟道，采用烟气挡板调温、低负荷过量空气系数调节。在低再出口至高再进口的连接管道上设置事故喷水减温器，当锅炉负荷变化再热蒸汽温度出现波动(高于设定值)时控制再热蒸汽温度。锅炉整体布置本锅炉采用π型布置，单炉膛，尾部双烟道，全钢架，悬吊结构。炉膛断面尺寸为19.0823m宽、19.0823m深，水平烟道深度为5.322m，尾部前烟道深度为8.618m，尾部后烟道深度为9.098m，水冷壁下集箱标高为7m，顶棚管标高为75.5m。锅炉的汽水流程以内置式汽水分离器为界设计成双流程，从冷灰斗进口一直到中间混合集箱之间为螺旋管圈水冷壁，经中间集箱过渡转换成垂直管圈，并形成上炉膛的前墙、侧墙、后墙及后水吊挂管。然后在水冷壁出口集箱经小连接管汇集到下降管入口，经下降管进入到布置在水平烟道下面的汇集集箱，分成两路经折焰角和水平烟道侧包墙和对流管束，从水平烟道侧包墙和对流管束的出口集箱引入汽水分离器。从汽水分离器出来的蒸汽经顶棚和包墙系统进入低温过热器，然后流经分隔屏过热器和末级过热器。再热器分为低温再热器和高温再热器两段布置，低温再热器布置于尾部竖井双烟道中的前部烟道，末级再热器布置于水平烟道中逆流换热。水冷壁为膜式水冷壁，下部水冷壁及灰斗采用螺旋管圈，上部水冷壁为垂直管屏。从炉膛出口至锅炉尾部，烟气依次流经上炉膛的分隔屏过热器、末级过热器、水平烟道中的高温再热器，然后至尾部双烟道中烟气分两路，一路流经前部烟道中的立式和水平低温再热器，一路流经后部烟道的一级过热器、省煤器，两路烟气充分混合后进入下方的两台回转式空气预热器。锅炉的启动系统为大气扩容式启动系统，内置式启动分离器布置在锅炉的前部上...
